Montage de soudage modulaire: n Objectifs: – Préparer la phase de soudage (simulation) – Permettre le pointage (soudage) d’éléments d’ensemble ou de sous ensemble avec contraintes géométriques serrées, en moyenne série et en Fabrication Stabilisée. – Assurer la Mise en Position et le Maintien en position isostatique. (MIP MAP) – Stabiliser les déformations créées pendant la ou les phases de soudage.

Table de soudage « NORELEM » Présentation: Exemple de table de soudage fixe et de ses divers éléments permettant l’assemblage

Table de soudage « NORELEM » Photos de montages :

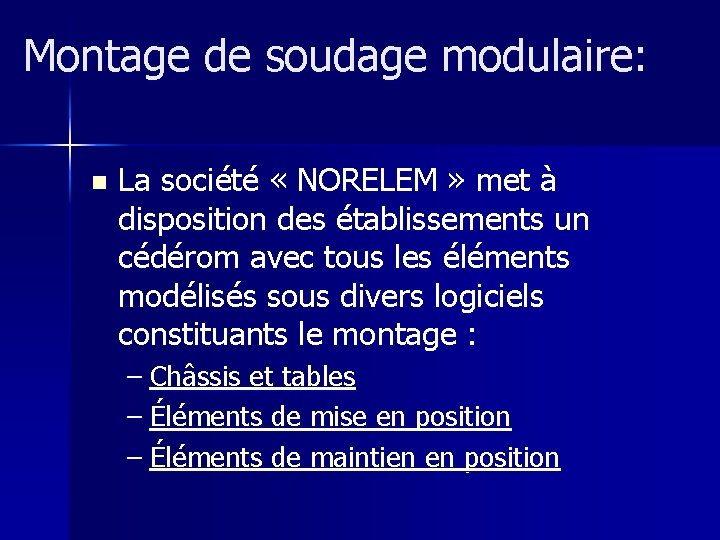

Montage de soudage modulaire: n La société « NORELEM » met à disposition des établissements un cédérom avec tous les éléments modélisés sous divers logiciels constituants le montage : – Châssis et tables – Éléments de mise en position – Éléments de maintien en position

ETUDE DE MONTAGE PRESENTATION DE L’ENSEMBLE ETUDIE : FENESTRON L’étude portera sur la réalisation du soudage du Dormant. Ce sous ensemble est composé de cornière de 45 x 5 biseautée à 45° à chaque extrémité.

ETUDE DE MONTAGE n PLAN DENSEMBLE

ETUDE DE MONTAGE n PLAN DE DETAIL On voit les différents éléments du sous ensemble avec des contraintes géométriques

ETUDE DE MONTAGE DESSIN DE DEFINITION n

ETUDE DE MONTAGE n L’étude peut intervenir sur les deux niveaux : – BEP : n Réalisation des opérations de soudage d’ouvrage ou d’une partie d’un ouvrage (montage de soudage modélisé sur borne ressource « R@P » ) – BAC PRO : n Etudes de montage de soudage : – Théorique (schémas MIP MAP) – Réalisation du montage virtuel à l’aide d’un logiciel modeleur 3 D) n Réalisation du montage sur table de soudage

ETUDE DE MONTAGE n Où et quand intervient le montage de soudage ?

ETUDE DE MONTAGE n Après étude de faisabilité et les différents usinages effectués, le professeur prépare la phase assemblage à l’aide du modeleur 3 D – 1ère étape : n On ouvre le fichier table de soudage dans « Solidwork » – 2ème étape: n On insère le dormant dans un fichier assemblage – 3ème étape: n On ajoute les éléments de montage dans une ou plusieurs configurations

ETUDE DE MONTAGE n Différentes configurations de montage n Configuration 1 n Configuration 2 n Configuration 3 n Configuration n

ETUDE DE MONTAGE n 2 des solutions retenues

ETUDE DE MONTAGE n Photos d’un montage retenu pour l’assemblage.

ETUDE DE MONTAGE DIAPORAMA REALISE PAR : ARDOUIN CHRISTIAN PROFESSEUR AU LYCEE A DE CRAPONNE Remerciements à : MM CARDON DUBOIS D. , EBADI L. , FRANCOIS G. , GRIMAUD C. , JAMES P. , NORMAND R.
