Montáž výkonových zařízení dle zásad EMC Zařízení z hlediska EMC: n PŘÍSTROJ – samostatný funkční celek dodávaný na trh pro konečného uživatele. Vztahují se na něj požadavky posouzení shody, EU prohlášení o shodě a označení CE. n PEVNÁ INSTALACE – sestava přístrojů a dalších prostředků, zkompletovaná, instalovaná a určená k trvalému používání na předem daném místě. 2011 Karel Künzel A 1 B 13 VVZ 1
Příklad pevné instalace: elektrovýzbroj úseku výrobního systému Přístroje: měniče, motory, transformátor, senzory, řídicí počítač … Další prostředky: silové a datové kabely 2011 Karel Künzel A 1 B 13 VVZ 2
Zvláštnosti EMC pevných instalací Nutná, nikoliv postačující podmínka: jednotlivé přístroje jsou ve shodě s požadavky EMC. Výsledná EMC závisí dále i na: n vzájemném rozmístění jednotlivých částí, n způsobu propojení – druh, délka a trasy kabelů, n dalších opatřeních a jejich správném provedení – uzemnění a ochranné pospojování (vf!), stínění, odrušovací filtry apod. Pevná instalace získá své EMC vlastnosti až po dokončení instalace! 2011 Karel Künzel A 1 B 13 VVZ 3
Základní požadavky EMC na pevné instalace Pevná instalace musí být instalována s použitím správné technické praxe a s ohledem na údaje o určeném použití komponentů, aby byly splněny základní požadavky: § aby nerušila jiná zařízení, § aby byla odolná proti elektromagnetickému rušení očekávanému při provozu. Tato správná technická praxe musí být zdokumentována, dokumentaci uchovává odpovědná osoba – provozovatel instalace. 2011 Karel Künzel A 1 B 13 VVZ 4
Příklady správné montáže pevné instalace dle zásad EMC Rozmístění komponent – oddělení rušivých a citlivých částí oddělené skříně 2011 Karel Künzel skříň s přepážkou A 1 B 13 VVZ 5
Propojení komponent n Omezení emisí rušivého pole z kabelu, omezení rušivého napětí indukovaného do kabelu elektromagnetickým polem n Klasifikace kabelů podle vedených signálů: kabely přenášející silně rušivé signály. . . kabely přenášející velmi citlivé signály n Prostorové oddělení (omezení souběhů), vzájemné odstínění, paralelní zemní vodič (kabelový uzemněný žlab, vedení po uzemněné konstrukční části budovy) 2011 Karel Künzel A 1 B 13 VVZ 6

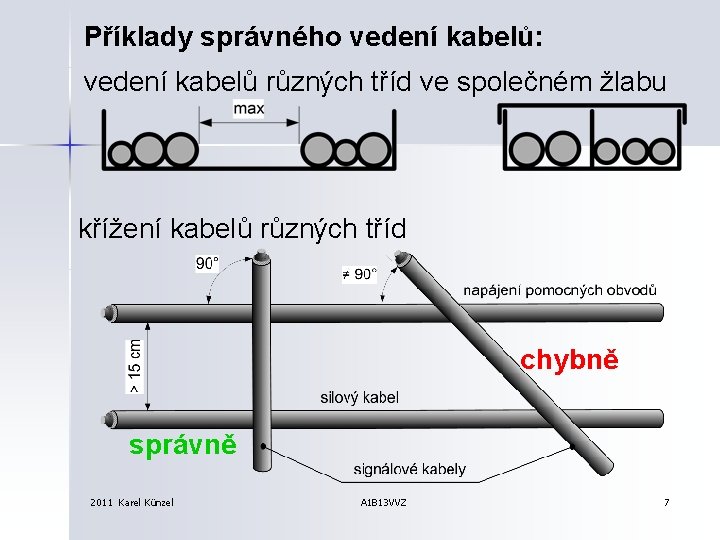

Příklady správného vedení kabelů: vedení kabelů různých tříd ve společném žlabu křížení kabelů různých tříd chybně správně 2011 Karel Künzel A 1 B 13 VVZ 7
Stíněné kabely Vstup stíněného kabelu do skříně rozváděče – uzemnění stínění: chybné provedení správně! EMC průchodka 2011 Karel Künzel A 1 B 13 VVZ 8
Další opatření n Uzemnění a ochranné ekvipotencionální pospojování pro vf rušivé signály (skinefekt, indukčnost spojovacích vodičů): krátké, široké, ploché pásky, spojení na mnoha místech správně 2011 Karel Künzel A 1 B 13 VVZ 9
Odrušovací filtr - umístění chybně správně 2011 Karel Künzel A 1 B 13 VVZ 10
Dokumentace správných technických postupů – PLÁN EMC Základní části: • základní data pevné instalace • připojení k energetické soustavě • specifikace elektromagnetického prostředí • analýza rizik elektromagnetické interference • instalační pravidla • další prostředky pro zlepšení EMC • zkoušení EMC • závěrečná opatření: průběžné kontroly, odstranění nedostatků, systém údržby, přejímka a převzetí zodpovědnosti. 2011 Karel Künzel A 1 B 13 VVZ 11
