MONOBLOK AIRCONDITIONERS Texte 1 u Texte 2 Texte

MONOBLOK AIRCONDITIONERS è Texte 1 u Texte 2 • Texte 3 1

MONOBLOK AIRCONDITIONERS è Geen buitenunit, ideaal in woonwijken of chaletparken 2

MONOBLOK AIRCONDITIONERS è Texte 1 u Texte 2 • Texte 3 Geen Buitenunit dus Geen koeltechnische handelingen Installatie hoog of laag aan de wand 3

MONOBLOK AIRCONDITIONERS è Texte 1 u Texte 2 • Texte 3 4

Alarmen 5

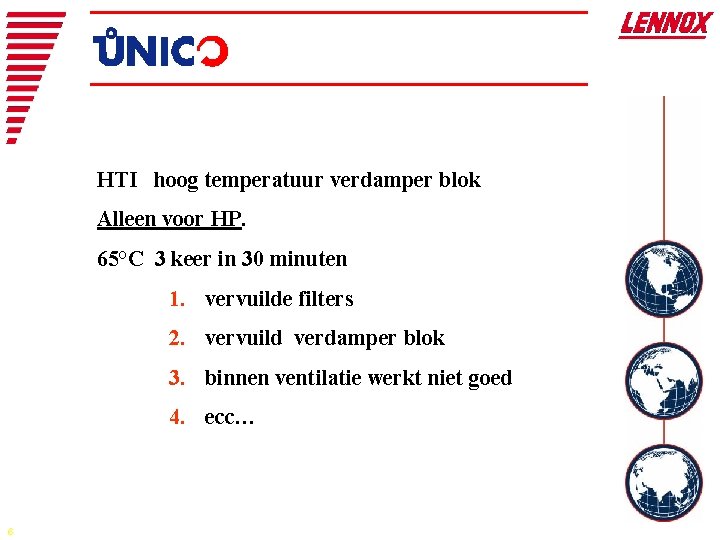

HTI hoog temperatuur verdamper blok Alleen voor HP. 65°C 3 keer in 30 minuten 1. vervuilde filters 2. vervuild verdamper blok 3. binnen ventilatie werkt niet goed 4. ecc… 6

HTE lage temperatuur condensor coil Condensor coil temperatuur boven 70°C, 3 keer in 30 minuten. 1. Obstructie in de pijpen 2. Condensor coil vervuild 3. Fan werkt niet goed 4. ect… 7

LT Lage temperatuur verdamperblok Verdamperblok temperatuur -1 C°, 3 keer in 30 minuten 1. Vervuilde filters 2. Vervuild verdamperblok 3. Fan werkr niet goed 4. Gebrek aan koudemiddel… 8

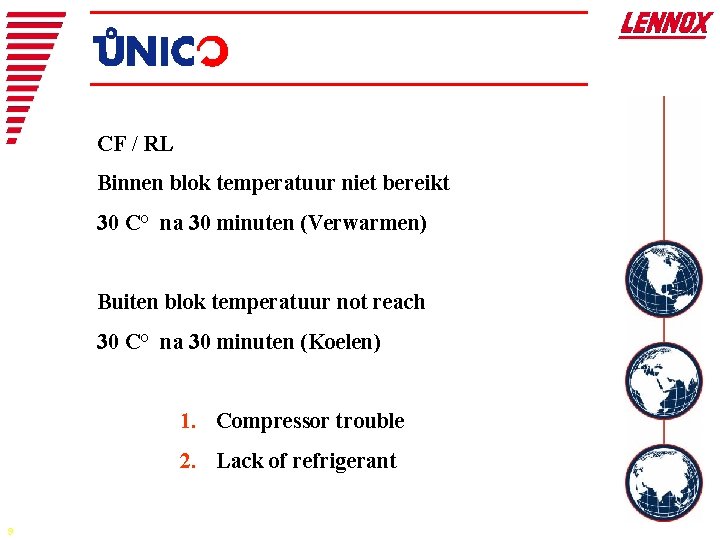

CF / RL Binnen blok temperatuur niet bereikt 30 C° na 30 minuten (Verwarmen) Buiten blok temperatuur not reach 30 C° na 30 minuten (Koelen) 1. Compressor trouble 2. Lack of refrigerant 9

Unit uit: water niveau boven max. 1. Kapotte pomp 2. niet werkende schakelaar 3. Condensatieverspreider verstopt. 4. water leiding verstopt (HP only) 5. Unit niet horizontaal geplaatst. 10

AUTOTEST Procedure: 11 1. Unit aanzetten 2. Druk 10 seconden op de kleine knop in “stand by” (de knop zit op de unit naast ledjes) 3. Aan het begin en op het eind van de procedure toont de unit zijn configuration. 4. Gedurende 7 minuten test de units alle componenten door deze te laten draaien 5. Aan het einde van de auto -test piept de pieper 10 keer. Tijdens het piepen kan u op de knop naast de ledjes drukken om de ruimte temperatuurcorrectie aan of uit te zetten. (e. e. a. voor hoge wand montage)

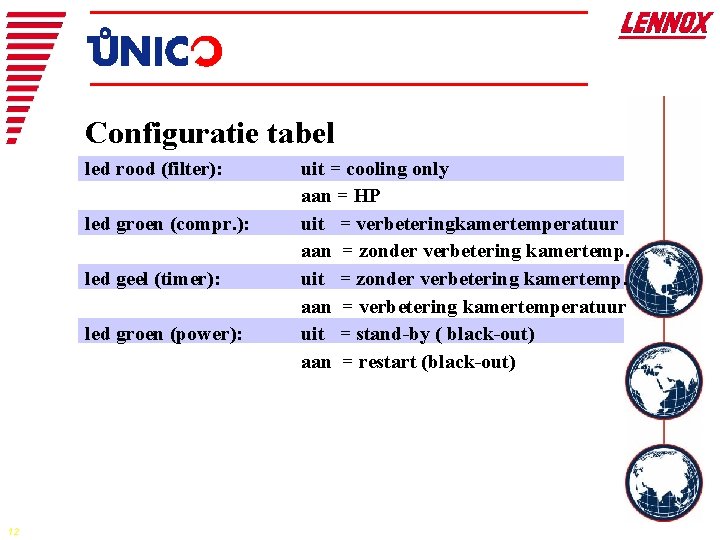

Configuratie tabel led rood (filter): led groen (compr. ): led geel (timer): led groen (power): 12 uit = cooling only aan = HP uit = verbeteringkamertemperatuur aan = zonder verbetering kamertemp. uit = zonder verbetering kamertemp. aan = verbetering kamertemperatuur uit = stand-by ( black-out) aan = restart (black-out)

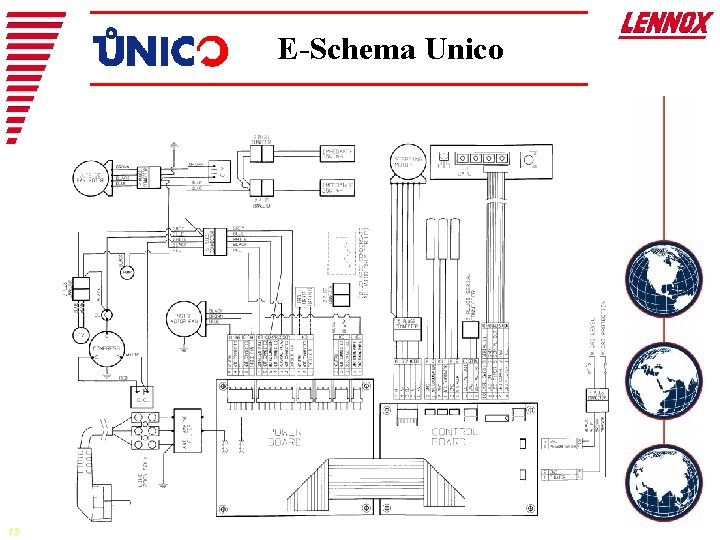

E-Schema Unico 13
