Monitory Artur Masarczyk
Zastosowanie monitorów Obraz wygenerowany przez kartę graficzną trafia za pośrednictwem odpowiedniego wyjścia i okablowania do monitora komputerowego, który zamienia sygnał elektryczny (cyfrowy lub analogowy) na obraz widoczny na ekranie.

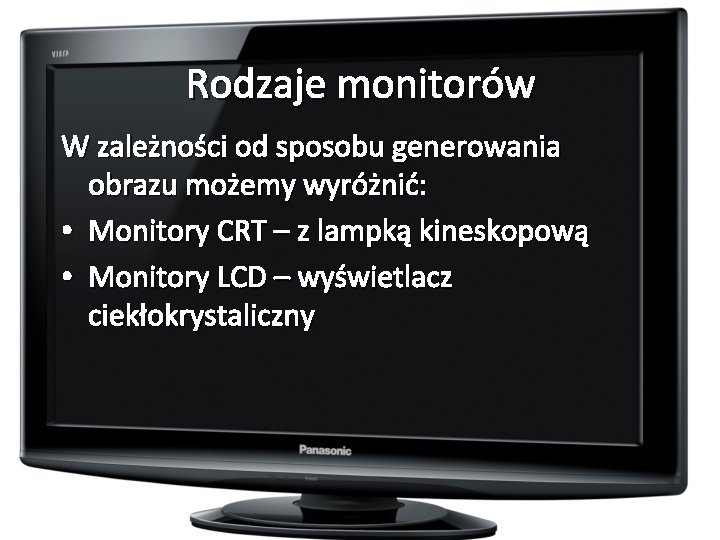

Rodzaje monitorów W zależności od sposobu generowania obrazu możemy wyróżnić: • Monitory CRT – z lampką kineskopową • Monitory LCD – wyświetlacz ciekłokrystaliczny
Monitor CRT Spore rozmiary, duża waga, emisja elektromagnetyczna i duży pobór prądu to cechy monitorów CRT z lampą kineskopową. Do zalet monitorów kineskopowych można zaliczyć: wielocząsteczkowość umożliwiającą pracę w różnych rozdzielczościach ekranu, bardzo dobre kąty widzenia oraz realistyczne odwzorowanie kolorów.
Monitor CRT Model monitora których oparty jest na kineskopie. Właściwym określeniem będzie także nazwa „Monitor kineskopowy”
Budowa kineskopu monitora CRT
Zasada działania monitora CRT W monitorach tego rodzaju do wyświetlania obrazu używa się wiązki elektronów wystrzeliwanej z działa elektronowego, która odchylana magnetycznie pada na luminofor, powodując jego wzbudzenie do świecenia.
Maska perforowana Opracowana IBM dla pierwszych monitorów CRT. Ma stosunkowo dużą powierzchnię, co przekłada się na słabą jasność i wyrazistość obrazu

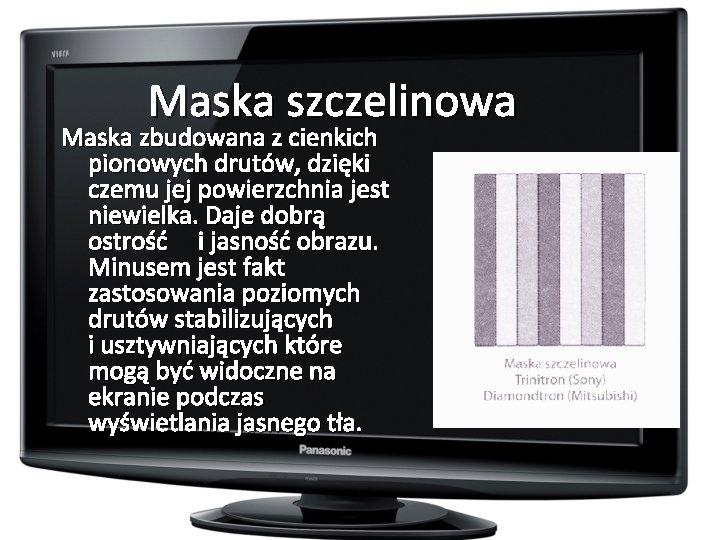

Maska szczelinowa Maska zbudowana z cienkich pionowych drutów, dzięki czemu jej powierzchnia jest niewielka. Daje dobrą ostrość i jasność obrazu. Minusem jest fakt zastosowania poziomych drutów stabilizujących i usztywniających które mogą być widoczne na ekranie podczas wyświetlania jasnego tła.

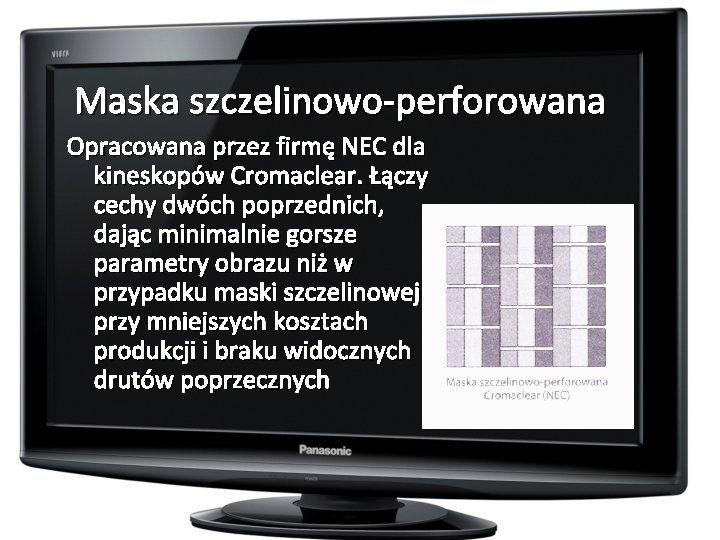

Maska szczelinowo-perforowana Opracowana przez firmę NEC dla kineskopów Cromaclear. Łączy cechy dwóch poprzednich, dając minimalnie gorsze parametry obrazu niż w przypadku maski szczelinowej przy mniejszych kosztach produkcji i braku widocznych drutów poprzecznych
Monitor LCD Cechują się całkowicie płaskim ekranem, małym poborem energii oraz niewielkim ciężarem i grubością. Ograniczenia monitorów LCD dotyczą rozdzielczości.
Budowa monitora LCD Urządzenie wyświetla obraz opierając się na zmianie polaryzacji światła na skutek zmian orientacji cząsteczek ciekłego kryształu pod wpływem przyłożonego pola elektrycznego.
Monitor LCD Piksel składa się z trzech komórek (subpikseli) odpowiedzialnych za wyświetlanie kolorów za pomocą filtrów RGB. Każdy subpiksel jest sterowany niezależnie oddzielnym tranzystorem. Piksele są ułożone blisko siebie i tworzą matrycę LCD, która ma formę idealnego prostokąta.
DVI-cyfrowy interfejs wideo Cyfrowy standard przesyłania sygnału wideo. , w niektórych odmianach również analogowego. Standard przewiduje okablowanie dłuższe niż 5 m. Wyróżnia się kilka odmian złącza DVI: • DVI-I • DVI-D • DVI-A
HDMI • Cyfrowy standard przesyłania sygnału audio/wideo umożliwiający transmisję obrazu wysokiej rozdzielczości (HD) i dźwięku wielokanałowego. W przypadku sprzętu komputerowego HDMI coraz częściej zastępuje cyfrowe złącze DVI.

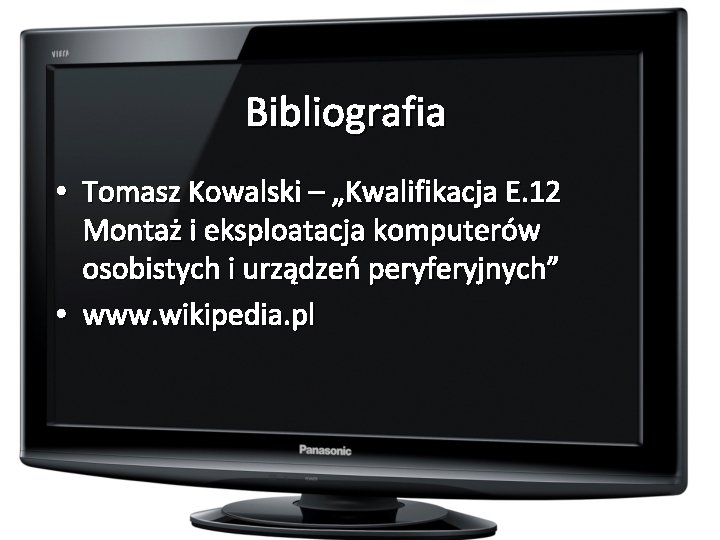

Bibliografia • Tomasz Kowalski – „Kwalifikacja E. 12 Montaż i eksploatacja komputerów osobistych i urządzeń peryferyjnych” • www. wikipedia. pl
