Monitori Vrste monitora CRT Cathode Ray Tube monitori
![Monitori Monitori](https://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-1.jpg)
Monitori
![Vrste monitora • CRT (Cathode Ray Tube) monitori – prikaz slike putem katodnih cijevi Vrste monitora • CRT (Cathode Ray Tube) monitori – prikaz slike putem katodnih cijevi](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-2.jpg)
Vrste monitora • CRT (Cathode Ray Tube) monitori – prikaz slike putem katodnih cijevi • LCD (Liquid Crystal Display) monitor – prikaz slike putem tekućih kristala • Plazma monitor – prikaz slike putem ioniziranog plina
![Prednosti i nedostatci različitih vrsta monitora Prednosti i nedostatci različitih vrsta monitora](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-3.jpg)

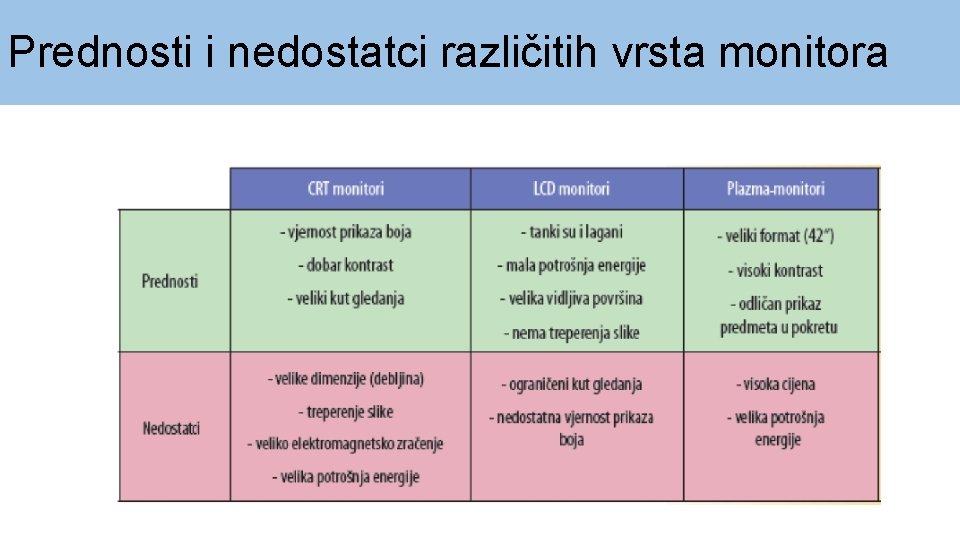

Prednosti i nedostatci različitih vrsta monitora
![Karakteristike • veličina – vidljiva veličina slike po dijagonali koja se mjeri u inčima Karakteristike • veličina – vidljiva veličina slike po dijagonali koja se mjeri u inčima](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-4.jpg)
Karakteristike • veličina – vidljiva veličina slike po dijagonali koja se mjeri u inčima (15, 17, 19, 21, 22, 24, 30) • razlučivost (rezolucija) • broj zaslonskih točaka od kojih se sastoji slika (800 x 600, 1024 x 768, …) • brzina osvježavanja slike (brzina iscrtavanja slike u sekundi – 60 Hz, 70 Hz …) • dubina boje (broj bitova koji se koristi za opis boje)
![](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-5.jpg)
![Kabeli i konektori • VGA (Video Graphics Array) • DVI (Digital Visual Interface) • Kabeli i konektori • VGA (Video Graphics Array) • DVI (Digital Visual Interface) •](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-6.jpg)
Kabeli i konektori • VGA (Video Graphics Array) • DVI (Digital Visual Interface) • HDMI (High Definition Multimedia Interface)
![Matična ploča Matična ploča](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-7.jpg)
Matična ploča
![Što je matična ploča? • središnji dio računala na koji izravno povezujemo ostale dijelove Što je matična ploča? • središnji dio računala na koji izravno povezujemo ostale dijelove](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-8.jpg)

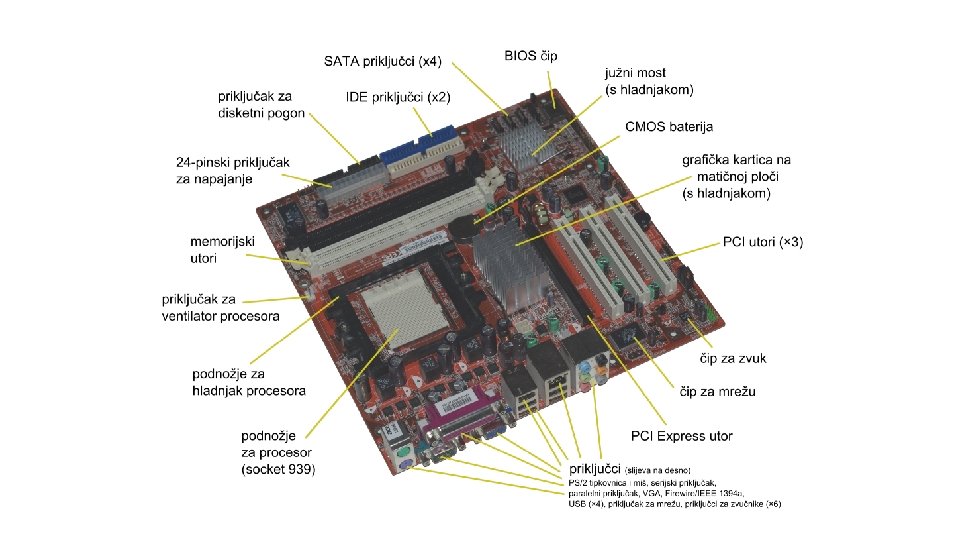

Što je matična ploča? • središnji dio računala na koji izravno povezujemo ostale dijelove računala (procesor, grafičku karticu itd. ) • povezivanje i komunikacija s ostalim dijelovima računala vrši se pomoću sabirnica (engl. bus)
![Sabirnice • sabirnice su skup vodiča ili komponenti koji povezuju dijelove računala ili neku Sabirnice • sabirnice su skup vodiča ili komponenti koji povezuju dijelove računala ili neku](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-9.jpg)
Sabirnice • sabirnice su skup vodiča ili komponenti koji povezuju dijelove računala ili neku drugu elektroničku opremu • utori (engl. slots) krajnji završetci sabirnica koji služe za jednostavnu i laku nadogradnju računala • podjela sabirnica: • unutarnje (uređaji koji se priključuju unutar računala) • PCI (spajanje grafičkih, mrežnih i zvučnih kartica) • vanjske (uređaji koji se priključuju izvan računala) • USB (miš, tipkovnicu, kontroler)
![](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-10.jpg)
![Prilikom izbora matične ploče potrebno je • odrediti vrstu računala koju želite (uredsko, za Prilikom izbora matične ploče potrebno je • odrediti vrstu računala koju želite (uredsko, za](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-11.jpg)
Prilikom izbora matične ploče potrebno je • odrediti vrstu računala koju želite (uredsko, za igranje igara, za profesionalni rad u odrađenoj struci) • veličina i dizajn matične ploče (ogromne matične ploče ne stanu u kućišta) • odrediti vrste i količine memorije, napajanje, hlađenje • odrediti vrstu procesora (stane li željeni procesor na matičnu ploču) • koliko kartica želite ugraditi (zvučnih, grafičkih, mrežnih) te koliko ima vanjski sabirnica (za priključivanje tipkovnica, miševa i drugih uređaja koji koriste USB priključke)
![](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-12.jpg)
![Procesor Procesor](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-13.jpg)
Procesor
![Što procesor? • CPU (Central processing unit) • dio računala koji obavlja sve računske Što procesor? • CPU (Central processing unit) • dio računala koji obavlja sve računske](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-14.jpg)

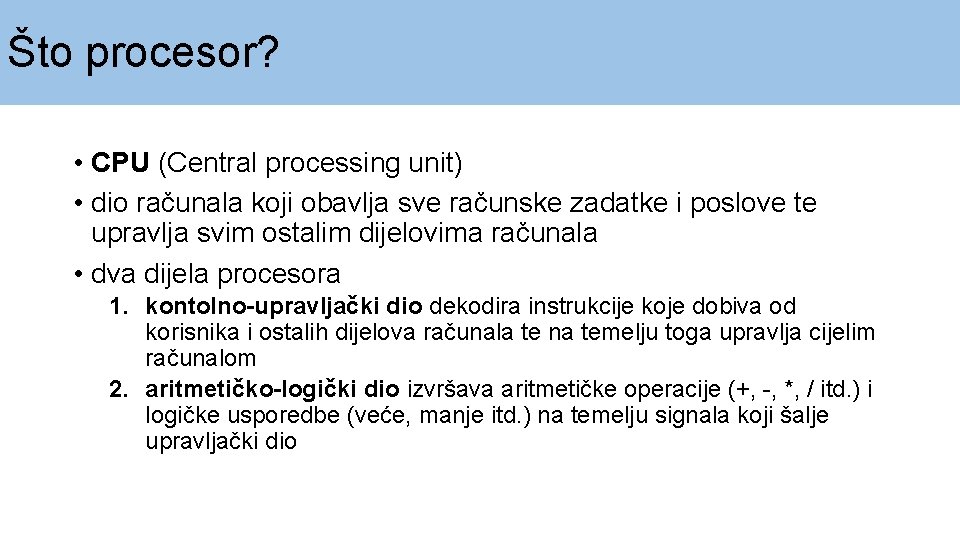

Što procesor? • CPU (Central processing unit) • dio računala koji obavlja sve računske zadatke i poslove te upravlja svim ostalim dijelovima računala • dva dijela procesora 1. kontolno-upravljački dio dekodira instrukcije koje dobiva od korisnika i ostalih dijelova računala te na temelju toga upravlja cijelim računalom 2. aritmetičko-logički dio izvršava aritmetičke operacije (+, -, *, / itd. ) i logičke usporedbe (veće, manje itd. ) na temelju signala koji šalje upravljački dio
![Brzina rada procesora • brzina procesora ovisi o frekvenciji radnog takta (npr. 1 GHz) Brzina rada procesora • brzina procesora ovisi o frekvenciji radnog takta (npr. 1 GHz)](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-15.jpg)
Brzina rada procesora • brzina procesora ovisi o frekvenciji radnog takta (npr. 1 GHz) • herc je mjerna jedinica za frekvenciju • • kiloherc, tisuću herca (1 k. Hz = 1 000 Hz) megaherc, milijun herca (1 MHz = 1 000 KHz) gigaherc, milijarda herca (1 GHz = 1 000 MHz) teraherc, bilijun herca (1 THz = 1 000 GHz) • Instructions Per Second – broj instrukcija koje računalo može izvršiti u sekundi (prava mjerna jedinica za brzinu procesora) • MIPS – milijun instrukcija po sekundi • GIPS – bilijun instrukcija po sekundi
![Dva najpoznatija proizvođača procesora • Intel (poznate serije: Core i 3, Core i 5, Dva najpoznatija proizvođača procesora • Intel (poznate serije: Core i 3, Core i 5,](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-16.jpg)
Dva najpoznatija proizvođača procesora • Intel (poznate serije: Core i 3, Core i 5, Core i 7, Celeron, Pentium) • AMD poznate serije (Athlon, FX, A, Sempron) stranica za usporedbu procesora: http: //cpuboss. com/
![Prilikom nabavke procesora treba se brinuti o … • matičnoj ploči koju imamo (ne Prilikom nabavke procesora treba se brinuti o … • matičnoj ploči koju imamo (ne](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-17.jpg)
Prilikom nabavke procesora treba se brinuti o … • matičnoj ploči koju imamo (ne stane svaki procesor u utor matične ploče) • broju jezgri, cijeni, broju Hz (npr. quad core – četverojezgreni procesor) • hladnjaku procesora (ne odgovara svaki hladnjak svakom procesoru) • vrste hladnjaka: ventilatorski/zračni hladnjak na vodeno hlađenje
![• termalna pasta stavlja se između hladnjaka i procesora • smanjuje zagrijavanje procesora • termalna pasta stavlja se između hladnjaka i procesora • smanjuje zagrijavanje procesora](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-18.jpg)

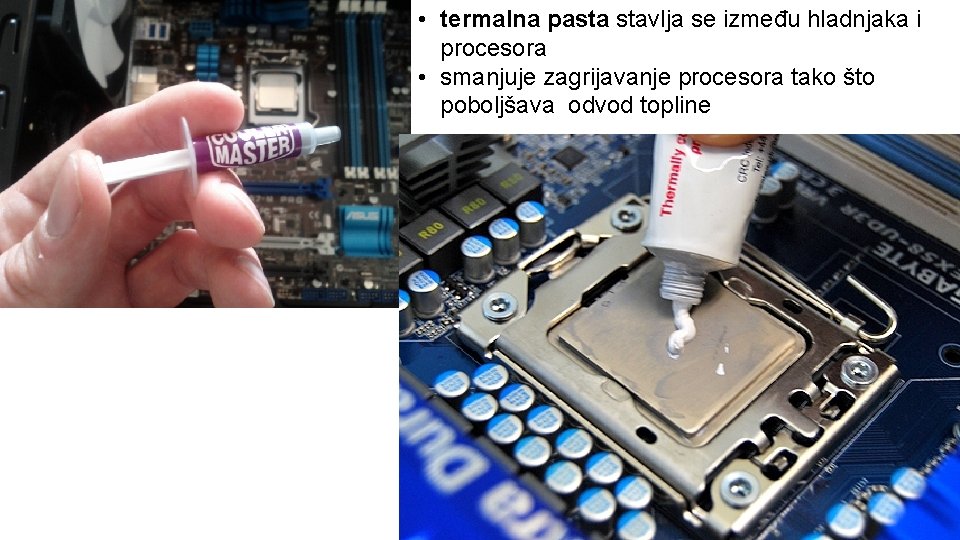

• termalna pasta stavlja se između hladnjaka i procesora • smanjuje zagrijavanje procesora tako što poboljšava odvod topline
![Grafika Grafika](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-19.jpg)
Grafika
![PIKSELI • osnovni element točkaste slike • točkica s podatkom o njenoj boji • PIKSELI • osnovni element točkaste slike • točkica s podatkom o njenoj boji •](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-20.jpg)
PIKSELI • osnovni element točkaste slike • točkica s podatkom o njenoj boji • svaka rasterska slika (slika na elektroničkim uređajima) se sastoji od njih
![Pixeli bitna dubina • dubina boja (engl. color depth, bit depth ili pixel depth) Pixeli bitna dubina • dubina boja (engl. color depth, bit depth ili pixel depth)](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-21.jpg)
Pixeli bitna dubina • dubina boja (engl. color depth, bit depth ili pixel depth) određuje u kojim bojama mogu biti pikseli slike • što više, to bolje • veća dubina boja (više bitova po pikselu), znači veći broj raspoloživih boja i točnije predstavljanje boja • formula za izračun: 2 n; n –dubina boje piksela
![Pixeli bitna dubina 2 bita (veličina: 5, 98 KB) 32 bita (27, 6 KB) Pixeli bitna dubina 2 bita (veličina: 5, 98 KB) 32 bita (27, 6 KB)](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-22.jpg)
Pixeli bitna dubina 2 bita (veličina: 5, 98 KB) 32 bita (27, 6 KB) 4 bita (8, 75 KB) 64 bita (35, 9 KB) 8 bita (13, 6 KB) 16 bita (21, 5 KB) 128 bita (43, 2 KB) 256 bita (51, 3 KB)
![RGB • oblik slike uobičajen za prikaz na elektroničkim monitorima, TVu, fotoaparatima i kamerama RGB • oblik slike uobičajen za prikaz na elektroničkim monitorima, TVu, fotoaparatima i kamerama](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-23.jpg)
RGB • oblik slike uobičajen za prikaz na elektroničkim monitorima, TVu, fotoaparatima i kamerama • sliku koja je sastavljena od tri komponente boje (crveno – zeleno – plavo)
![CMYK • model boja kod kojega se suptraktivno miješaju primarne boje svijetlo plava, grimizno CMYK • model boja kod kojega se suptraktivno miješaju primarne boje svijetlo plava, grimizno](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-24.jpg)

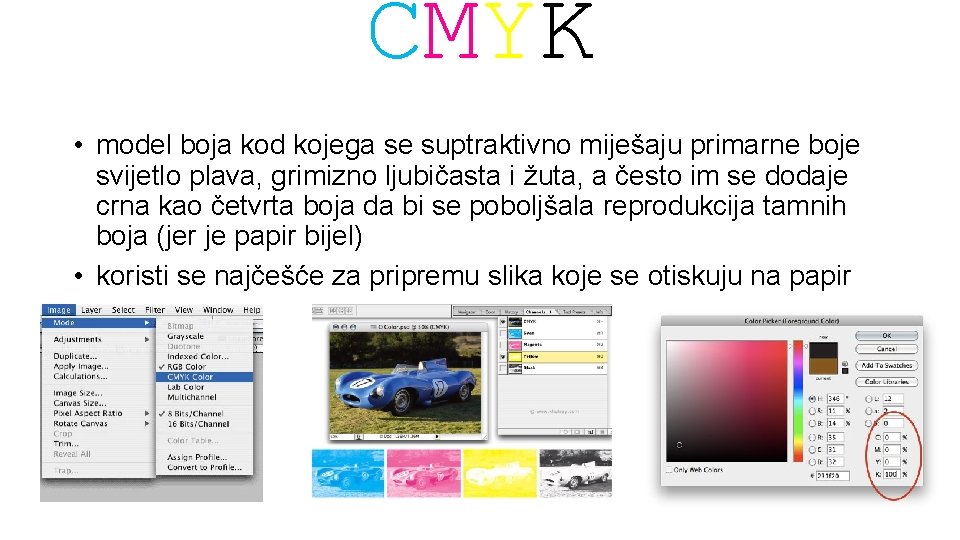

CMYK • model boja kod kojega se suptraktivno miješaju primarne boje svijetlo plava, grimizno ljubičasta i žuta, a često im se dodaje crna kao četvrta boja da bi se poboljšala reprodukcija tamnih boja (jer je papir bijel) • koristi se najčešće za pripremu slika koje se otiskuju na papir
![RGB vs CMYK Ako ne tiskamo (printamo) onda ne koristimo CMYK sustav boja RGB vs CMYK Ako ne tiskamo (printamo) onda ne koristimo CMYK sustav boja](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-25.jpg)

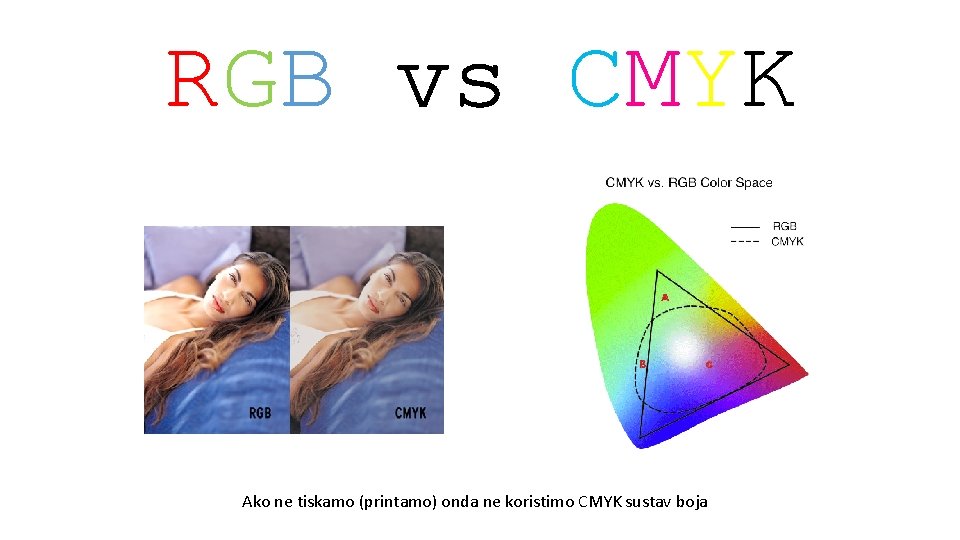

RGB vs CMYK Ako ne tiskamo (printamo) onda ne koristimo CMYK sustav boja
![Vektorska grafika • vektor ‒ orijentirana dužina u ravnini ili prostoru • vektorska grafika Vektorska grafika • vektor ‒ orijentirana dužina u ravnini ili prostoru • vektorska grafika](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-26.jpg)

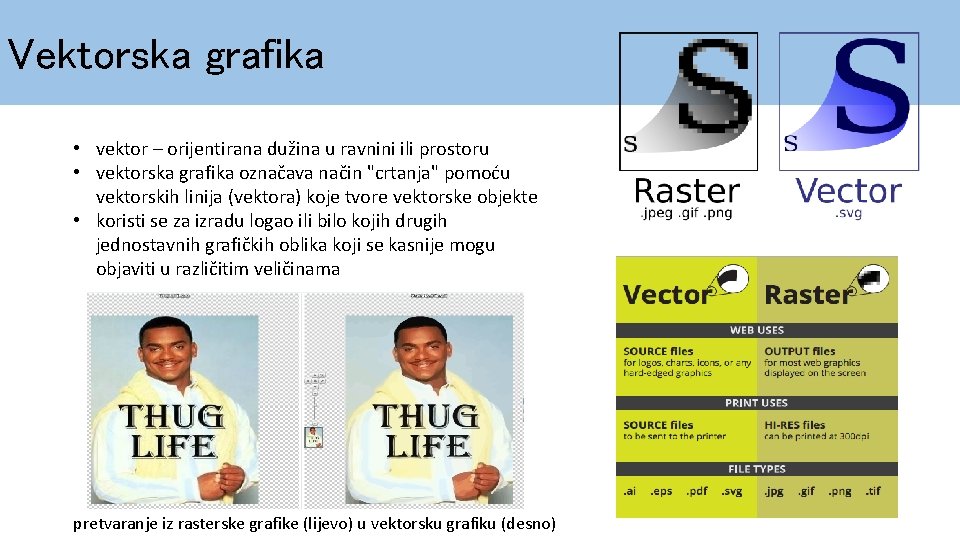

Vektorska grafika • vektor ‒ orijentirana dužina u ravnini ili prostoru • vektorska grafika označava način "crtanja" pomoću vektorskih linija (vektora) koje tvore vektorske objekte • koristi se za izradu logao ili bilo kojih drugih jednostavnih grafičkih oblika koji se kasnije mogu objaviti u različitim veličinama pretvaranje iz rasterske grafike (lijevo) u vektorsku grafiku (desno)
![Formati slika JPEG PNG + omogućuje različite razine kompresije (može + podržava 24 -bitnu Formati slika JPEG PNG + omogućuje različite razine kompresije (može + podržava 24 -bitnu](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-27.jpg)
Formati slika JPEG PNG + omogućuje različite razine kompresije (može + podržava 24 -bitnu i veće palete boja se podesiti kvaliteta slike u odnosu na veličinu + kompresija bez gubitaka (lossless) datoteke) + omogućuje prozirnost slike – ne podržava prozirnost piksela – kompresija s gubitcima podataka – veličina datoteke – s obzirom da podržava samo RGB prostor boja (a ne i CMYK), nije pogodan za profesionalnu uporabu (tisak)
![primjer JPEG slike s različitim stupnjevima kompresije primjer JPEG slike s različitim stupnjevima kompresije](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-28.jpg)
primjer JPEG slike s različitim stupnjevima kompresije
![Zvučnici i zvučna kartica Zvučnici i zvučna kartica](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-29.jpg)
Zvučnici i zvučna kartica
![Zvučnici • prvi zvuk koji su prije računala mogla proizvoditi je beep • proizvodio Zvučnici • prvi zvuk koji su prije računala mogla proizvoditi je beep • proizvodio](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-30.jpg)
Zvučnici • prvi zvuk koji su prije računala mogla proizvoditi je beep • proizvodio bi ih beeper koji bi upozoravao na greške u računalu • zvučnici se spajaju preko audiokabela u zeleni ili crni konektor linijski ulaz za mikrofon za zvučnike i slušalice • moguće je i spajanje putem USB-a
![Zvučna kartica (engl. sound card) • dio računala zadužen za stvaranje zvuka • uglavnom Zvučna kartica (engl. sound card) • dio računala zadužen za stvaranje zvuka • uglavnom](http://slidetodoc.com/presentation_image_h2/b0a83a6a4cfe26020690cebeb1bb4d1c/image-31.jpg)
Zvučna kartica (engl. sound card) • dio računala zadužen za stvaranje zvuka • uglavnom integrirane u matičnoj ploči • na matičnu ploču mogu se ugrađivati s pomoću PCI (Peripheral Component Interconnect) i PCI-X utora
