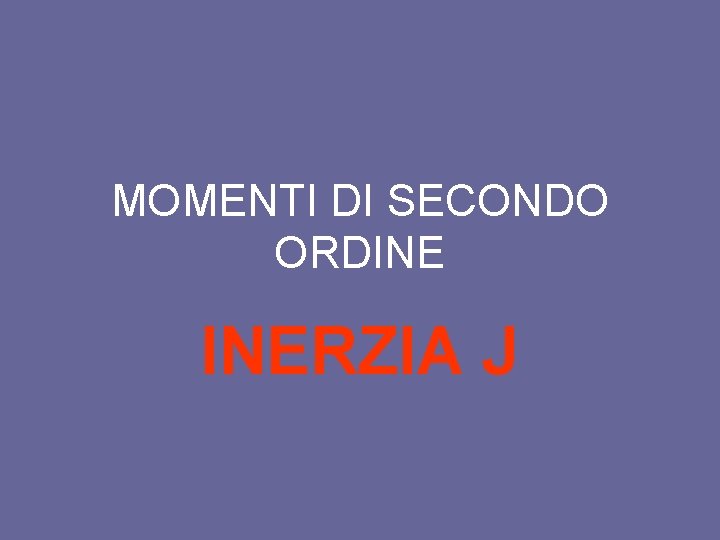

MOMENTI DI SECONDO ORDINE INERZIA J INERZIA ASSIALE

MOMENTI DI SECONDO ORDINE INERZIA J

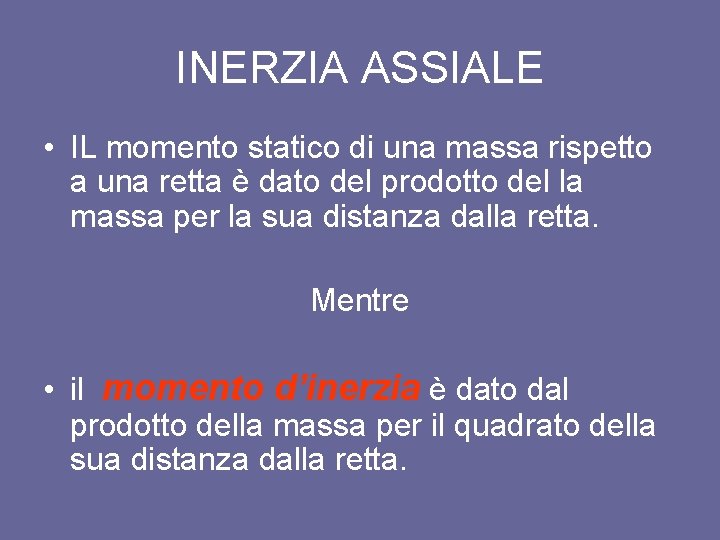

INERZIA ASSIALE • IL momento statico di una massa rispetto a una retta è dato del prodotto del la massa per la sua distanza dalla retta. Mentre • il momento d’inerzia è dato dal prodotto della massa per il quadrato della sua distanza dalla retta.

Questa è la differenza tra momenti di primo ordine e secondo ordine

Cosa è quindi il momento d’inerzia? • È tra virgolette “un coefficiente di forma delle sezioni”

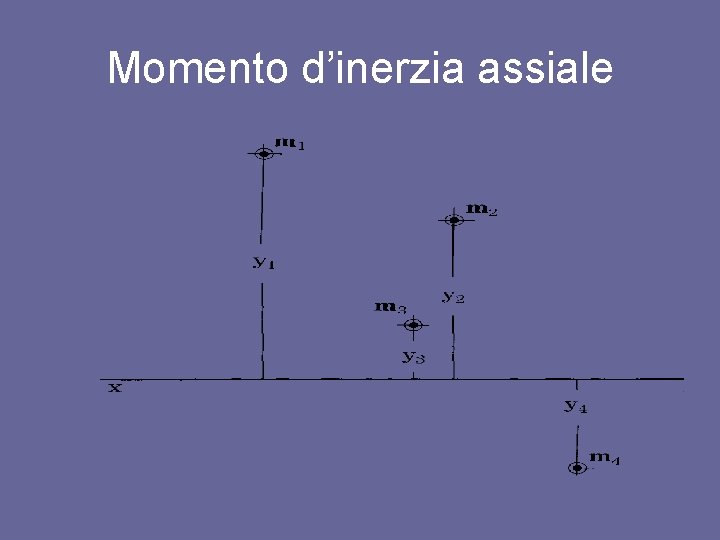

Momento d’inerzia assiale

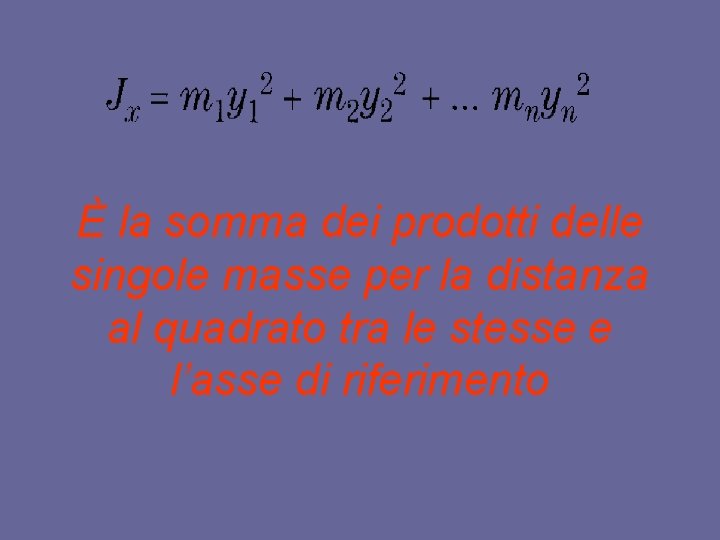

È la somma dei prodotti delle singole masse per la distanza al quadrato tra le stesse e l’asse di riferimento

sinteticamente

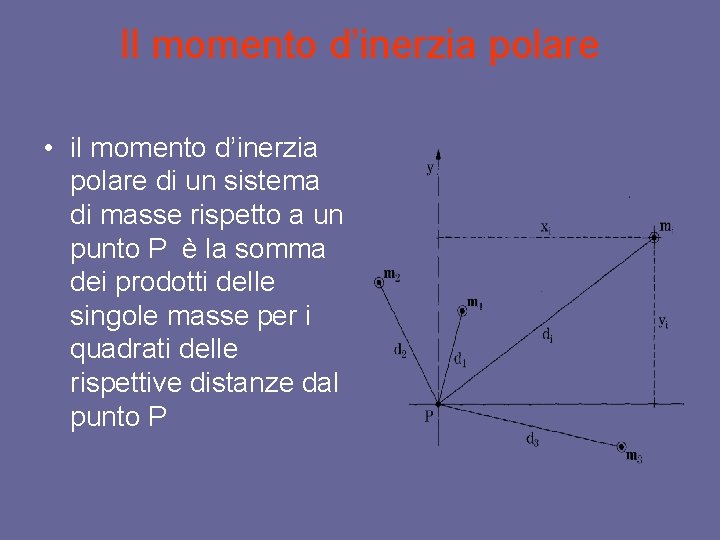

Il momento d’inerzia polare • il momento d’inerzia polare di un sistema di masse rispetto a un punto P è la somma dei prodotti delle singole masse per i quadrati delle rispettive distanze dal punto P

Semplificazione Momento d’inerzia polare • Il momento polare può essere espresso attraverso il momento d’inerzia rispetto a due generici assi ortogonali passanti per il polo P; è sufficiente sostituire nella sua definizione, in luogo del quadrato della distanza d la somma dei quadrati dei due cateti x e y proiezioni ortogonali sugli assi cartesiani della distanza d

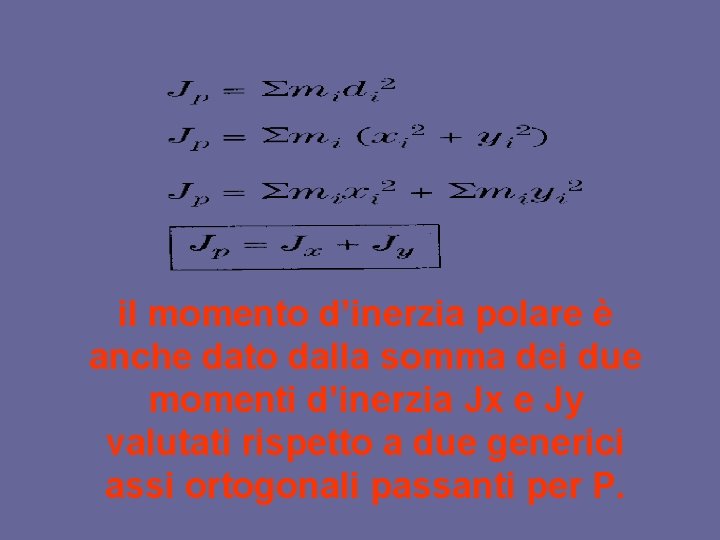

il momento d’inerzia polare è anche dato dalla somma dei due momenti d’inerzia Jx e Jy valutati rispetto a due generici assi ortogonali passanti per P.

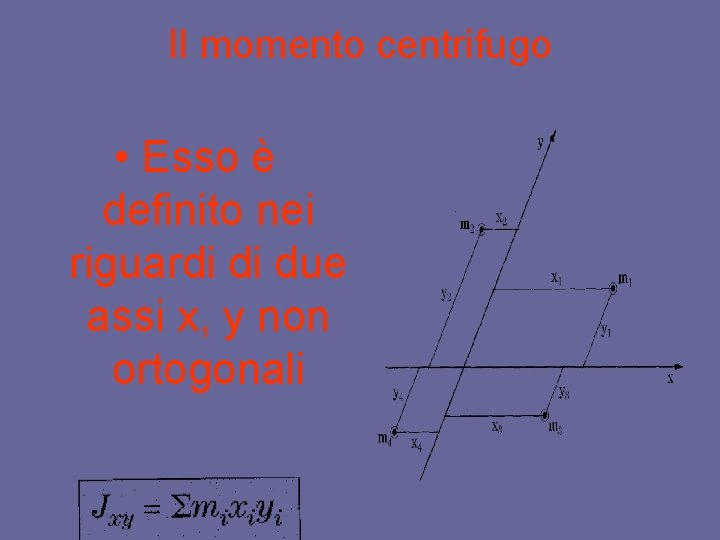

Il momento centrifugo • Esso è definito nei riguardi di due assi x, y non ortogonali

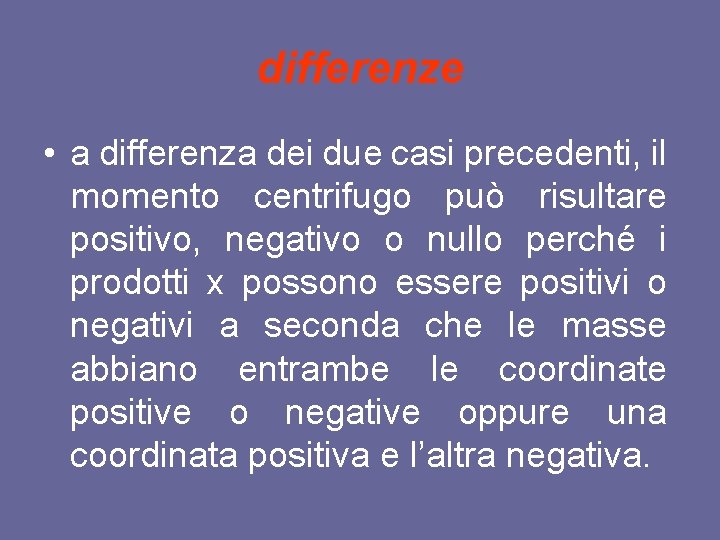

differenze • a differenza dei due casi precedenti, il momento centrifugo può risultare positivo, negativo o nullo perché i prodotti x possono essere positivi o negativi a seconda che le masse abbiano entrambe le coordinate positive o negative oppure una coordinata positiva e l’altra negativa.

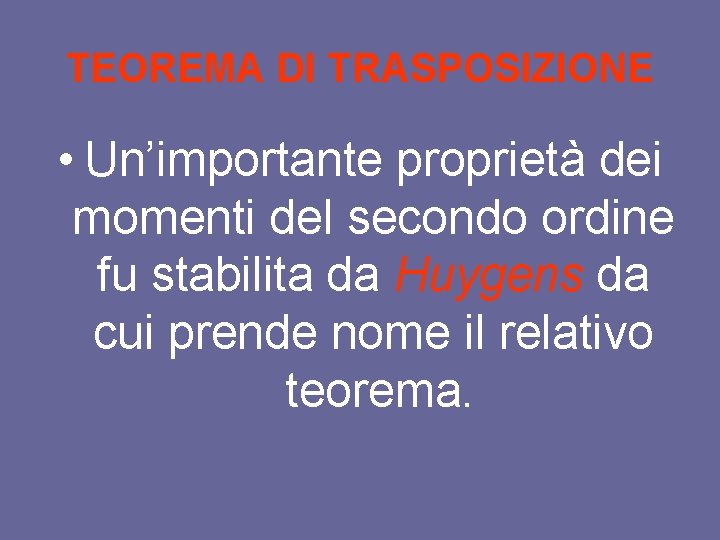

TEOREMA DI TRASPOSIZIONE • Un’importante proprietà dei momenti del secondo ordine fu stabilita da Huygens da cui prende nome il relativo teorema.

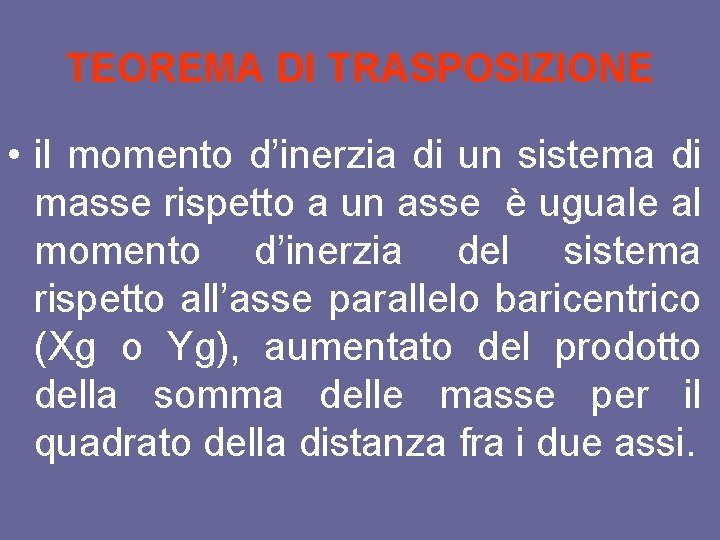

TEOREMA DI TRASPOSIZIONE • il momento d’inerzia di un sistema di masse rispetto a un asse è uguale al momento d’inerzia del sistema rispetto all’asse parallelo baricentrico (Xg o Yg), aumentato del prodotto della somma delle masse per il quadrato della distanza fra i due assi.

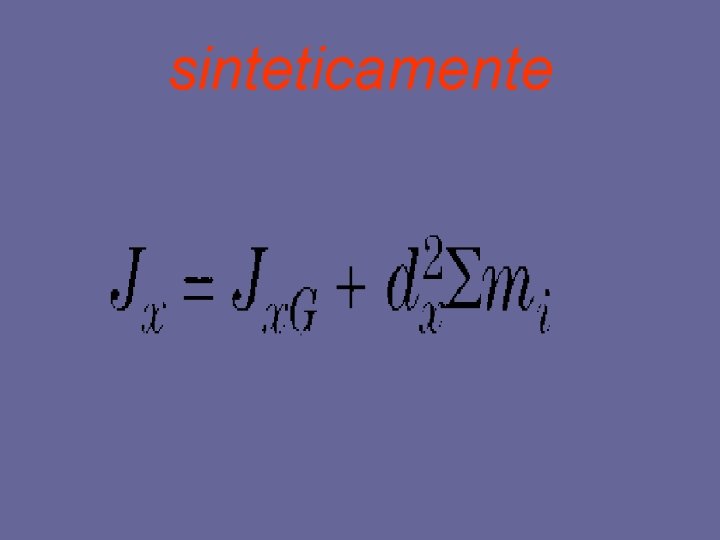

sinteticamente

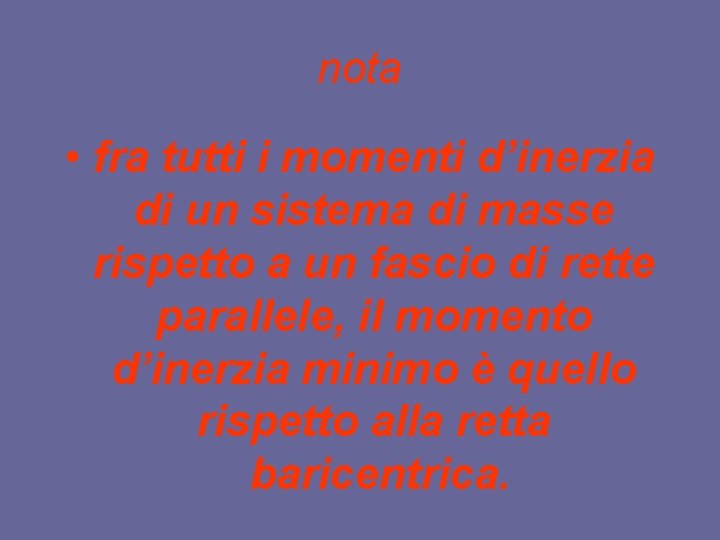

nota • fra tutti i momenti d’inerzia di un sistema di masse rispetto a un fascio di rette parallele, il momento d’inerzia minimo è quello rispetto alla retta baricentrica.

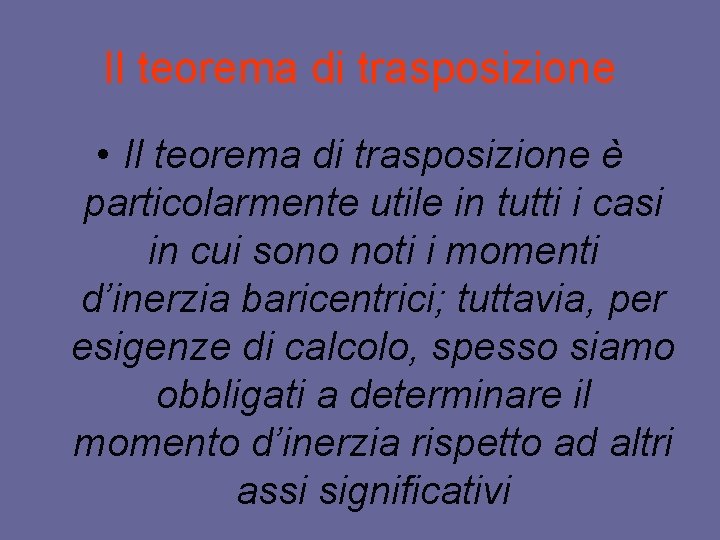

Il teorema di trasposizione • Il teorema di trasposizione è particolarmente utile in tutti i casi in cui sono noti i momenti d’inerzia baricentrici; tuttavia, per esigenze di calcolo, spesso siamo obbligati a determinare il momento d’inerzia rispetto ad altri assi significativi

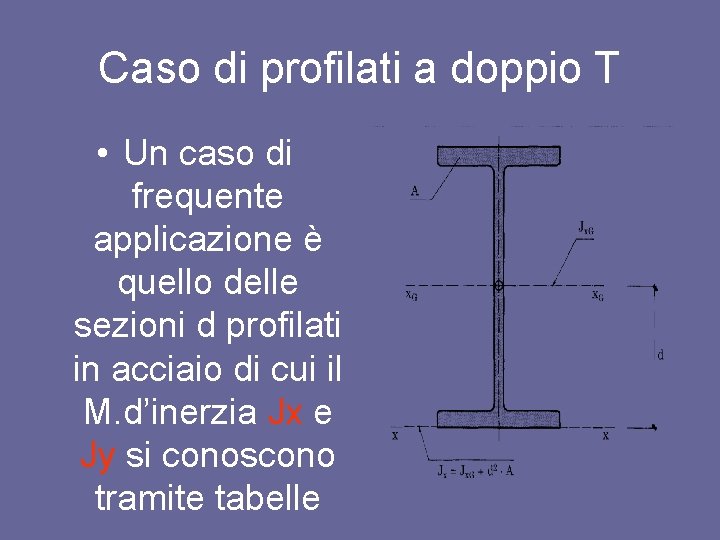

Caso di profilati a doppio T • Un caso di frequente applicazione è quello delle sezioni d profilati in acciaio di cui il M. d’inerzia Jx e Jy si conoscono tramite tabelle

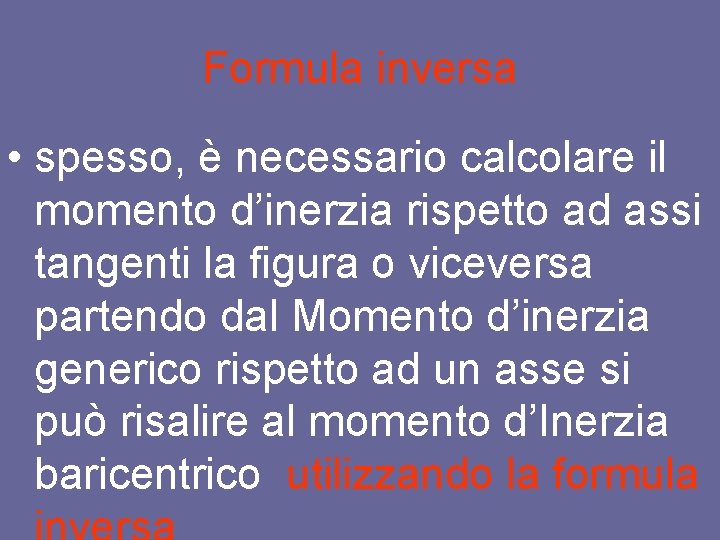

Formula inversa • spesso, è necessario calcolare il momento d’inerzia rispetto ad assi tangenti la figura o viceversa partendo dal Momento d’inerzia generico rispetto ad un asse si può risalire al momento d’Inerzia baricentrico utilizzando la formula

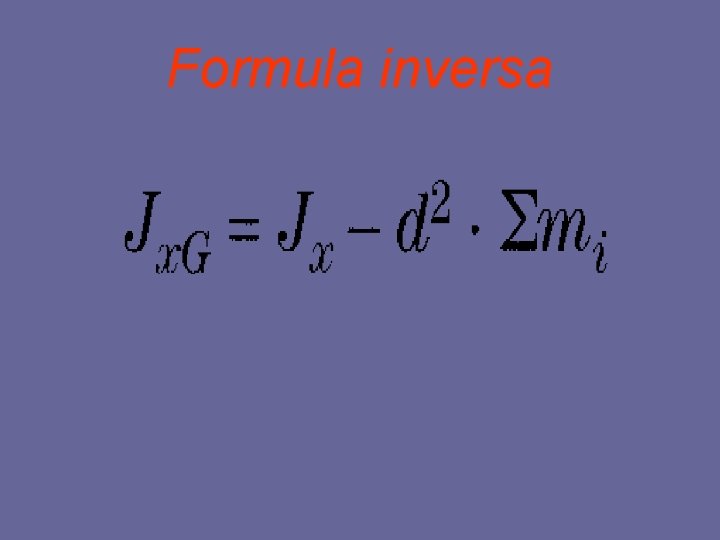

Formula inversa

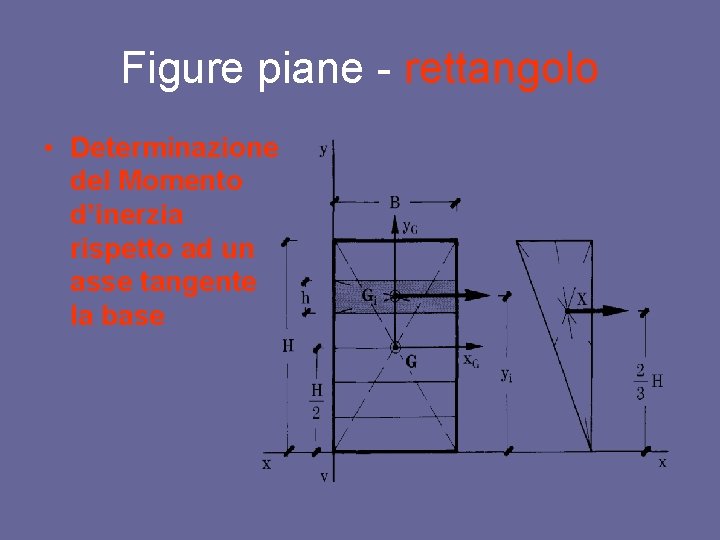

Figure piane - rettangolo • Determinazione del Momento d’inerzia rispetto ad un asse tangente la base

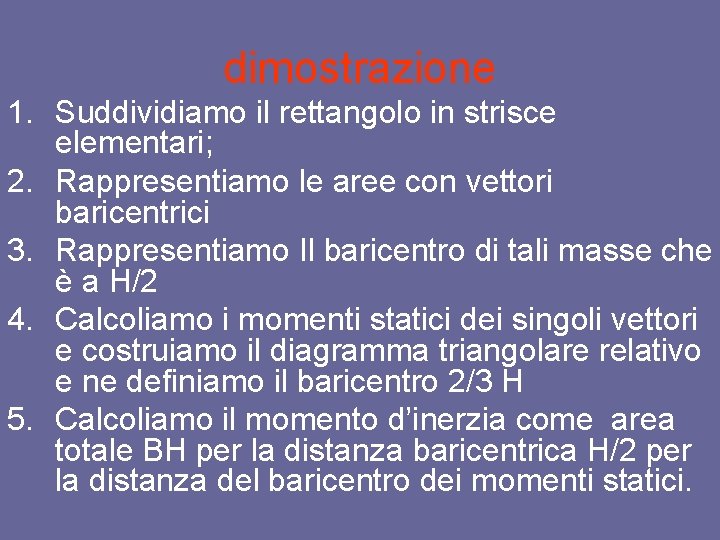

dimostrazione 1. Suddividiamo il rettangolo in strisce elementari; 2. Rappresentiamo le aree con vettori baricentrici 3. Rappresentiamo Il baricentro di tali masse che è a H/2 4. Calcoliamo i momenti statici dei singoli vettori e costruiamo il diagramma triangolare relativo e ne definiamo il baricentro 2/3 H 5. Calcoliamo il momento d’inerzia come area totale BH per la distanza baricentrica H/2 per la distanza del baricentro dei momenti statici.

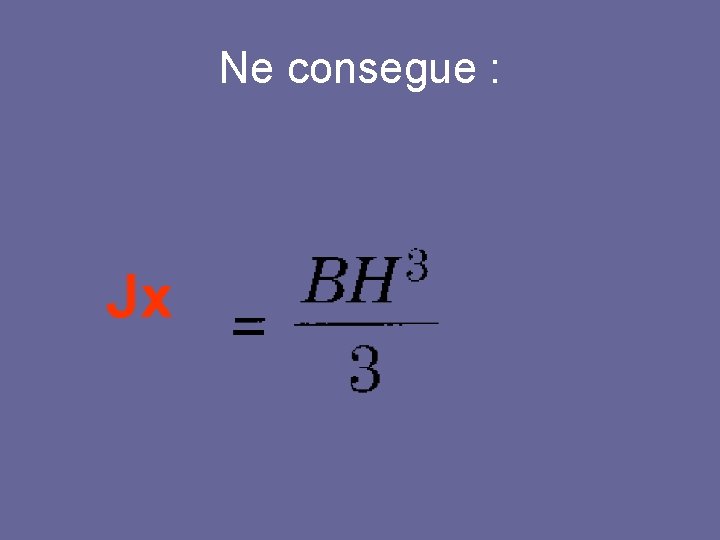

Ne consegue : Jx

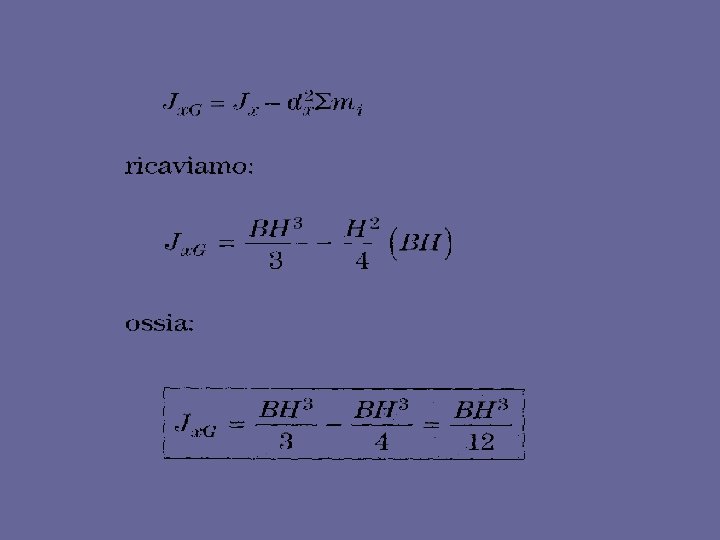

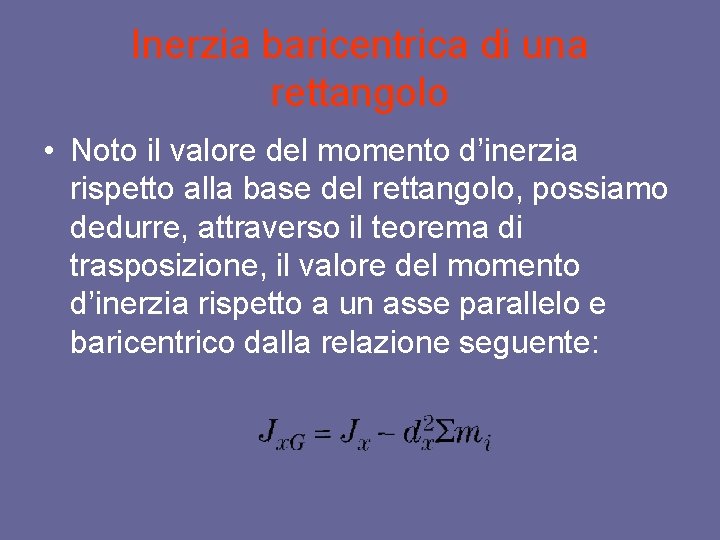

Inerzia baricentrica di una rettangolo • Noto il valore del momento d’inerzia rispetto alla base del rettangolo, possiamo dedurre, attraverso il teorema di trasposizione, il valore del momento d’inerzia rispetto a un asse parallelo e baricentrico dalla relazione seguente:
