Moduły Telemetryczne Pierwsze Kroki

Niezbędne oprogramowanie à à à Microsoft Framework 1. 1 MTManager MT-Data Provider v 2. 4 Mod-Dog Softing OPC lub inny klient OPC Wszystkie programy proszę zainstalować z domyślnymi ustawieniami.

Konfiguracja MT-512 przy pomocy MTManagera 1. Uruchom MTM 2. Podaj nazwę projektu 3. Dodaj nowy moduł klikając prawym przyciskiem myszy na nazwie projektu

Konfiguracja MT-512 przy pomocy MTManagera 4. Podaj nazwę oraz określ typ i wersję firmware modułu Podpowiedź: Jeśli nie znasz wersji firmware modułu, wybierz domyślną. W czasie próby zapisu lub odczytu konfiguracji MTM wskaże Ci właściwą. Następnie użyj opcji Zmień wersję, dostępnej pod prawym przyciskiem myszy, aby zmienić wersję firmware na właściwą.

Konfiguracja MT-512 przy pomocy MTManagera 5. Wybierz Ogólne z listy Urządzenie. W polu Numer PIN do karty SIM Podaj numer PIN karty, którą planujesz wykorzystać. Upewnij się, czy opcja Wykorzystanie GPRS jest ustawiona na Tak.

Konfiguracja MT-512 przy pomocy MTManagera 6. Wybierz GPRS z listy Urządzenie. Podaj swoją Nazwę APN, Nazwę użytkownika APN oraz Hasło logowania do APN jeżeli wymagane. W polu Adresu testowania GPRS podaj adres IP modułu w stacji centralnej. Jeżeli w polu pozostanie wartość 0. 0 połączenie z APN nie będzie testowane.

Konfiguracja MT-512 przy pomocy MTManagera 7. Rozwiń Uprawnione numery z listy Urządzenie i wybierz podkategorię IP. Podaj numer IP karty SIM, którą planujesz wykorzystać w module podłączonym bezpośrednio do PC.

Konfiguracja MT-512 przy pomocy MTManagera 8. Wybierz Zasoby z listy Urządzenie i zaznacz pole Numer ID Modbus zasobów wewnętrznych. Tutaj można ustawić numer identyfikacyjny pozwalający na dostęp do zasobów wewnętrznych modułu z poziomu sieci Modbus.

Konfiguracja MT-512 przy pomocy MTManagera 9. Podłącz MT-512 do komputera PC korzystając z przewodu USB 10. Po chwili system operacyjny powinien rozpoznać moduł telemetryczny MT-512 i przypisać mu numer portu COM. Wszystkie niezbędne sterowniki znajdują się na płycie MT-CD w folderze MT-USB.

Konfiguracja MT-512 przy pomocy MTManagera 11. Kliknij przycisk Środowisko 12. Wybierz numer portu COM i potwierdź klikając Zapisz

Konfiguracja MT-512 przy pomocy MTManagera 14. Kliknij Zapisz, aby zapisać konfigurację w module. 13. Wybierz przycisk Połącz aby nawiązać połączenie. 15. Potwierdź klikając OK

Uruchamianie modułu MT-512 16. Odłącz zasilanie od modułu i zainstaluj kartę SIM. Upewnij się, że szufladka z kartą została wsunięta do oporu.

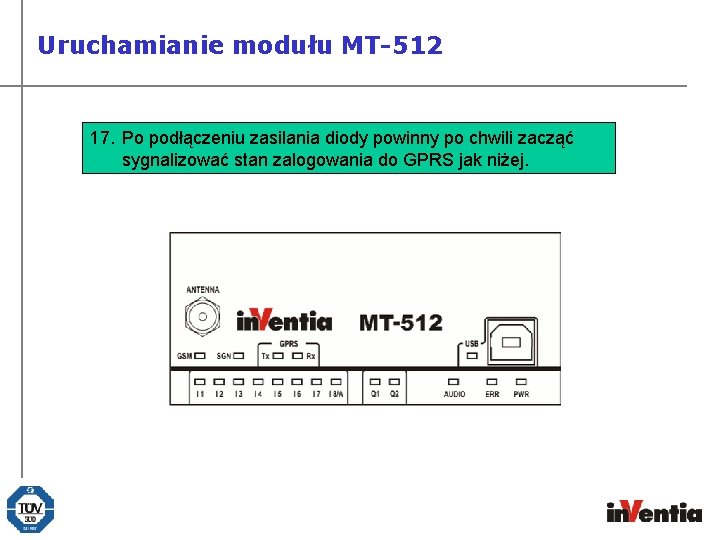

Uruchamianie modułu MT-512 17. Po podłączeniu zasilania diody powinny po chwili zacząć sygnalizować stan zalogowania do GPRS jak niżej.

Konfiguracja MT-202 przy pomocy MTManagera 18. Dodaj nowy moduł MT-202 19. Podaj PIN i ustaw Tryb pracy modułu na Modem 20. Wskaż Szybkość transmisji w kategorii Zasoby podkategorii Port szeregowy, podłącz MT-202 i Zapisz konfigurację.

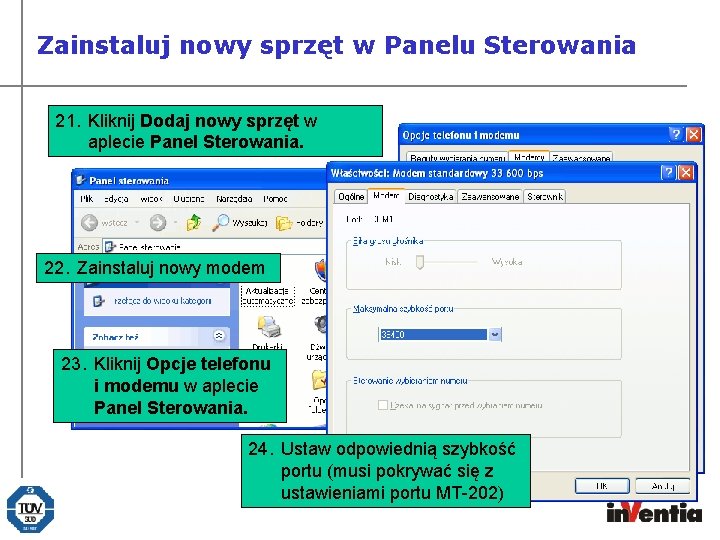

Zainstaluj nowy sprzęt w Panelu Sterowania 21. Kliknij Dodaj nowy sprzęt w aplecie Panel Sterowania. 22. Zainstaluj nowy modem 23. Kliknij Opcje telefonu i modemu w aplecie Panel Sterowania. 24. Ustaw odpowiednią szybkość portu (musi pokrywać się z ustawieniami portu MT-202)

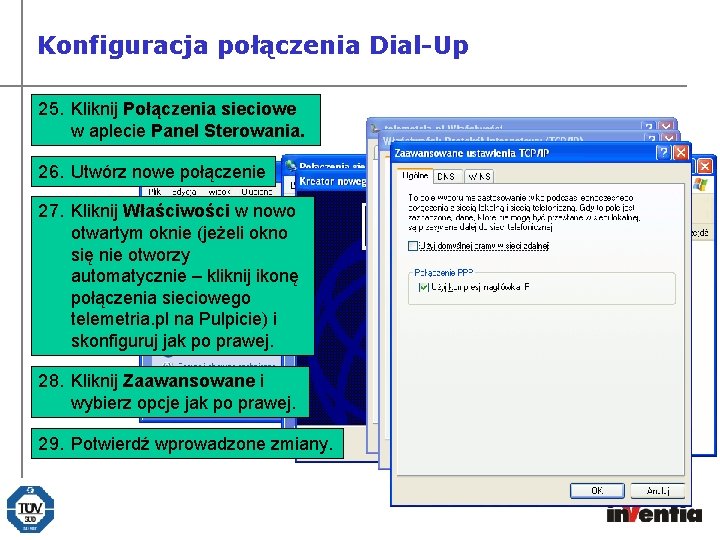

Konfiguracja połączenia Dial-Up 25. Kliknij Połączenia sieciowe w aplecie Panel Sterowania. 26. Utwórz nowe połączenie 27. Kliknij Właściwości w nowo otwartym oknie (jeżeli okno się nie otworzy automatycznie – kliknij ikonę połączenia sieciowego telemetria. pl na Pulpicie) i skonfiguruj jak po prawej. 28. Kliknij Zaawansowane i wybierz opcje jak po prawej. 29. Potwierdź wprowadzone zmiany.

Konfiguracja połączenia Dial-Up 30. Podłącz MT-202 (PORT 2) z komputerem za pomocą kabla RS-232. Podpowiedź: Aby nawiązać poprawne połączenie należy po stronie komputera zewrzeć ze sobą styki 1 -6 -4 oraz 8 -7. 31. Kliknij na ikonę połączenia z APN, a następnie Wybierz numer. 32. Po chwili powinna na Pasku systemowym pojawić się ikona aktywnego połączenia z APN.

Konfiguracja drivera MTData. Provider 42. W polach format znacznika modbus wskaż sposób prezentacji danych. Dostępne formaty 34. 35. 36. 37. 38. 39. 40. 41. 43. 33. Zapisz Znaczniki W Otwórz polu plik polach ip_header_sender module_type folder ip_reciver id type address interval modbus sample. xml znacznika instalacyjny znacznika znajdujące i znacznika ip_header_reciver modbus i uruchom modbus drivera znacznika modbus się podaj network w (domyślnie MTData. Provider podaj granicach network podaj ID podaj znacznika przestrzeń podaj modułu interwał adres C: Program podaj znacznika typ. MT-512. modułu początkowy network adresową, (ikona wysyłania adres network FilesIn. VentiaMTopc 2) Można IP jako na podaj MT-202 Pulpicie zapytań w bloku MT-512. której je wskazują adres odczytać danych - lub modułu do znajdują Pozwoli IP skrót do to: binarny (bool), 16 -bitowy (int 2), (long 4) i zmiennoprzecinkowy (float 4). centralnego. to monitorowane przy się prezentacji, modułu w i otwórz Start->Wszystkie prawidłowo zmienne pomocy MT-512. Notatnikiem ado Można MTManagera w rozpoznać zasoby prezentacji. polu Naprogramy->MT Dla go jego plik transmisji size MT-512 odczytać konfiguracyjny podstawie typ jego klikając Szczegółowe modułu rozmiar. i 32 -bitowy zdarzeniowej sposób ze. Telemetry->MT na szczegółów driver nadającego zakładkę Szczegółowe ich sample. xml. informacje będzie prezentacji. można stanu Zasoby dane. rozpoznawał Data ustawić winformacje połączenia pliku Provider). w środkowym readme tendany parametr wsieciowego. Instrukcji. moduł. drivera. drzewie. na 0. Uwaga: Więcej informacji o konfiguracji Podpowiedź: drajwera znajdujemożna się w pliku Adres IP modułu readme odczytaćMTData. Providera. z modułu przy pomocy Mapa pamięci modułu W tym programu MTManager. zawierająca informacje o celu należy odczytać adresach zasobów urządzenia konfigurację z modułu po tym, znajduje się wsię załącznikach jak zaloguje do GPRS-u. dokumentacji modułu.

Wskazywanie źródła danych dla klienta OPC 44. Po 45. Otwórz chwili klienta (nie dłuższej OPC firmy od czasu Softinginterwału (Start->Wszystkie odpytania programy->Softing – 120 s) zostaną OPC Demo Client dane. dostarczane V 3. 1 x) i wskaż mu dane do pobierania.

Gratulujemy!!! Skonfigurowaliście Państwo system telemetryczny oparty o moduł MT-512 firmy In. Ventia !!! Jeżeli macie Państwo pytania, proszę skontaktować się z Działem Wsparcia Technicznego: +48 22 54 53 230
