Module SLS Slinger signaler Mdule Slinger signaler SLS

Module SLS Slinger signaler Módule Slinger signaler (SLS) Polipastos

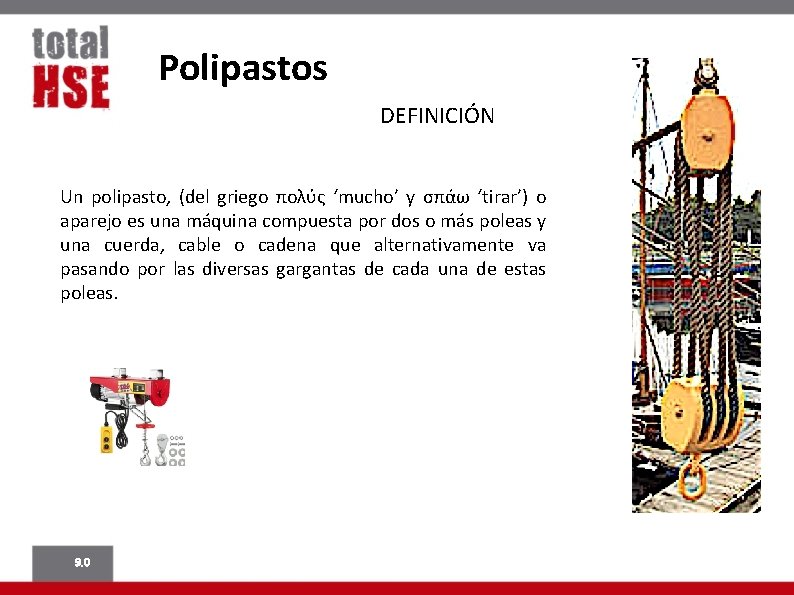

Polipastos DEFINICIÓN Un polipasto, (del griego πολύς ‘mucho’ y σπάω ‘tirar’) o aparejo es una máquina compuesta por dos o más poleas y una cuerda, cable o cadena que alternativamente va pasando por las diversas gargantas de cada una de estas poleas. 9. 0

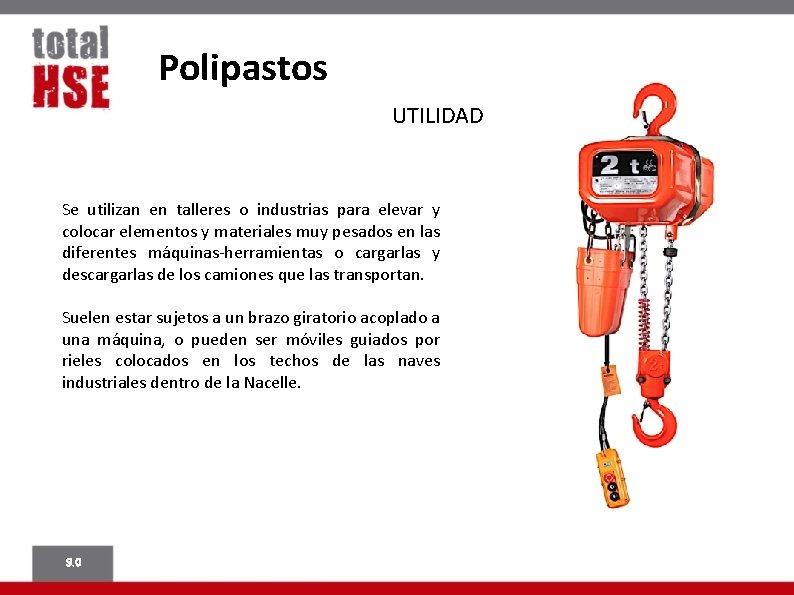

Polipastos UTILIDAD Se utilizan en talleres o industrias para elevar y colocar elementos y materiales muy pesados en las diferentes máquinas-herramientas o cargarlas y descargarlas de los camiones que las transportan. Suelen estar sujetos a un brazo giratorio acoplado a una máquina, o pueden ser móviles guiados por rieles colocados en los techos de las naves industriales dentro de la Nacelle. 9. 0

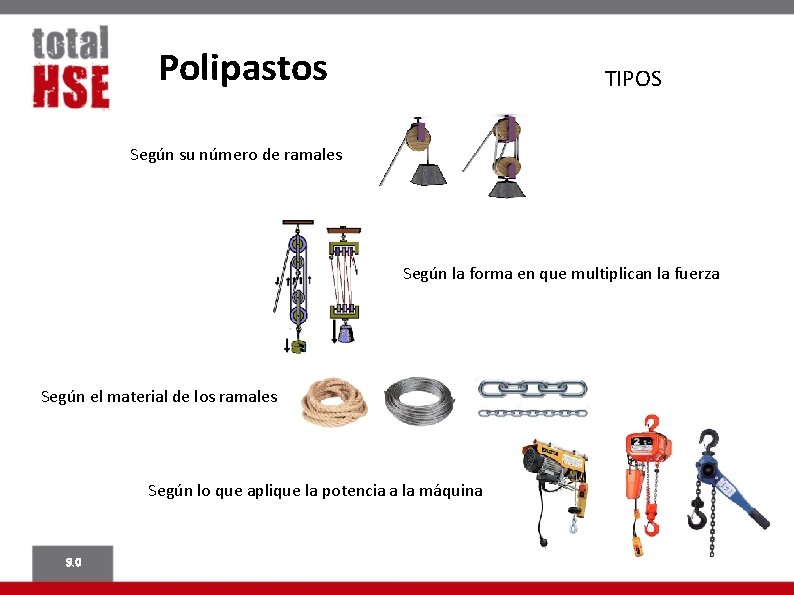

Polipastos TIPOS Según su número de ramales Según la forma en que multiplican la fuerza Según el material de los ramales Según lo que aplique la potencia a la máquina 9. 0

Polipastos 9. 0 PARTES

Polipastos LEGISLACIÓN DIRECTIVAS / NORMATIVAS Estos equipos de última tecnología son diseñados y fabricados para cumplir las directivas / normativas europeas e internacionales. El equipo también cumple con los requisitos de las siguientes normas (de ser aplicables). CSA, UL, OSHA, CCC, GOST, CO 5, ASME B 30. 16, y ASME HST-1. 9. 0

Polipastos LEGISLACIÓN DIRECTIVAS La certificación de productos es un requisito solicitado por las autoridades, los consumidores y las asociaciones de fabricantes o comerciantes para asegurar la seguridad y calidad de los productos mediante una evaluación de conformidad objetiva a nivel técnico. La certificación de productos es un requisito mediante el cual se pretende asegurar que los productos son adecuados para ser utilizados en cuanto a su seguridad y calidad. La marca CE es una marca de conformidad obligatoria para los productos vendidos dentro de la Unión Europea (UE). 9. 0

Polipastos LEGISLACIÓN DIRECTIVAS La marca Ro. HS (Restriction of Hazardous Substances: Restricción de Sustancias Peligrosas) se originó en la Unión Europea y restringe el uso de seis materiales peligrosos que se encuentran en productos eléctricos y electrónicos. Esta marca muestra que un producto ha sido probado por “Underwriters Laboratories” (UL) y que el producto cumple con los requisitos de UL en EEUU. CSA International es un proveedor de servicios de prueba y certificación de productos para electricidad, mecánica, agua, gas y una variedad de otros productos en Canadá. Reconocida en los EE. UU. La marca ETL Listed indica que el producto ha sido probado por un laboratorio de tercera parte acreditado por Intertek con arreglo a las normas de producto aplicables (normas ANSI, normas UL, normas CSA, ASTM, NFPA) y a los requisitos mínimos de seguridad para poder venderse y distribuirse 9. 0

Polipastos LEGISLACIÓN DIRECTIVAS El acrónimo GOST viene de Государственныи Стандарт (Gosudarstvenny Standart), que significa “Estándar Estatal". URSS Certificación CCC: China Compulsory Certification es la certificación China. 9. 0

Polipastos LEGISLACIÓN NORMATIVAS En el caso de que el polipasto esté provisto del marcado CE y vaya acompañado de la correspondiente declaración CE de conformidad, se considera que la misma cumple los requisitos esenciales de seguridad y de salud que figuran en el anexo I del Real Decreto 1644/2008, por el que se establecen las normas para la comercialización y puesta en servicio de las máquinas. Tanto para los polipastos como para los útiles de elevación son de aplicación todas estas normas y mas en concreto para útiles de elevación será de aplicación la siguiente norma del INSSHT, NTP 861 9. 0

Polipastos LEGISLACIÓN NORMATIVAS Normas UNE AEN/CTN-58 Los CTN, a fin de lograr la mayor eficiencia posible en el desarrollo de sus trabajos, están organizados en subcomités (SC) y grupos de trabajo (GT), según especialidades o para resolver tareas temporales concretas, respectivamente. El CTN-58 está organizado en los subcomités: SC-1 Aparatos pesado de elevación. Grúas. SC-2 Manutención continua. SC-3 Remontes mecánicos. SC-4 Carretillas de manutención. SC-5 Cadenas de eslabones, ganchos y accesorios. El el catálogo de normas UNE a cargo del CTN-58 contiene más de 350 documentos. Estos se pueden consultar en la web de AENOR 9. 0

Polipastos LEGISLACIÓN NORMATIVAS OPERACIÓN DE ELEVACIÓN Y REGULACIÓN DE EQUIPOS DE ELEVACIÓN DE 1996. RD 2370 / 1996 A nivel internacional nos encontramos con algunas muy especificas tales como la LOLER-1998 Reglamento de operaciones de elevación y equipos de elevación (LOLER) 1998: Guía de aprendizaje abierto. El volumen de la Norma B 30. 16 incluye disposiciones que aplican a la construcción, instalación, operación, inspección, pruebas y mantenimiento de polipastos manuales de cadena, polipastos eléctricos, polipastos de cadena de aire y polipastos de cables de acero 9. 0

Polipastos 9. 0 INSPECCIÓN

Polipastos 9. 0 INSPECCIÓN

Polipastos 9. 0 INSPECCIÓN

Polipastos INSPECCIÓN FRECUENTE FECHA CONCEPTO Todos los mecanismos de operación funcional para ver si funcionan apropiadamente que, se encuentren ajustados de manera adecuada, que no haya ajustes equivocados o ruidos extraños. La correcta operación de frenado del polipasto. ¿Los ganchos y cerrojos de acuerdo a su normativa? . Operación del cerrojo del gancho. Cadena de carga esta de acuerdo a su sección. ¿El paso de la cadena de carga por la polea cumple con su sección? ¿Hay daños en el soporte del polipasto? 9. 0 SI NO N/A

Polipastos inspección INSPECCIÓN PERIÓDICA FECHA CONCEPTO Requerimiento de la inspección frecuente. Evidencia de pernos, tuercas o remaches flojos. Evidencia de partes desgastadas, corroídas, agrietadas o distorsionadas tales como los bloques de carga, el alojamiento de la suspensión, sujeciones de la cadena, horquillas, yugos, pernos de suspensión, flechas, engranajes, rodamientos, pasadores, rodillo, así como dispositivos de bloqueo y abrazaderas. Evidencia de daños a las tuercas de retención del gancho o collares y pasadores, así como soldaduras o remaches usados para asegurar los miembros de retención. Evidencia de daños o desgastes excesivos de las poleas de carga y de giro libre. Evidencia de discos de fricción desgastados, vidriados o contaminados con aceite; desgaste de los trinquetes, levas o tambores dentados; corrosión, alargamiento o rupturas en los resortes del trinquete del mecanismo de freno. Evidencia de daños en la estructura de soporte. Legibilidad de la etiqueta de función en el polipasto. Etiquetas de advertencia adecuadamente sujetas al polipasto y legibles. Conexión del extremo de la cadena de carga. 9. 0 SI NO N/ A

¿Alguna pregunta? 9. 0
