Modulation analogique 2me partie Dmodulation damplitude Modulation dangle
- Slides: 25
Modulation analogique 2ème partie: Démodulation d’amplitude Modulation d’angle 1
Détection hétérodyne 2
Récepteur super-hétérodyne 3
Récepteur super-hétérodyne q Ampli HF accordé • Réglé sur f 0 • Relativement large, accordable 4
Récepteur super-hétérodyne q Mélangeur • Réglé sur f 0 + 455 k. Hz (fréquence intermédiaire) • Produit - f 0 + 455 k. Hz + f 0 éliminé par filtrage - f 0 + 455 k. Hz - f 0 contient l’image (inversée) de tous les canaux 5
Récepteur super-hétérodyne q Ampli fréquence intermédiaire et filtre • Très sélectif, fréquence fixe • Laisse également passer une fréquence f 0 + 2 fi (fréquence image) à filtrer par l’ampli RF 6
Exemple q RTBF (Wavre – 621 k. Hz – 300 k. W) • Fréquence intermédiaire: 455 k. Hz • Oscillateur local: 455 + 621 = 1076 k. Hz • Sortie du modulateur: - 1076 – 621 = 455 k. Hz - 1076 + 621 = 1697 k. Hz • Fréquence image - 621 + 2 x 455 = 1531 k. Hz - Radio Vatican ! 7
Fréquence et phase instantanées q Signal (sinusoïdal ou non) q Phase instantanée q Fréquence instantanée 8

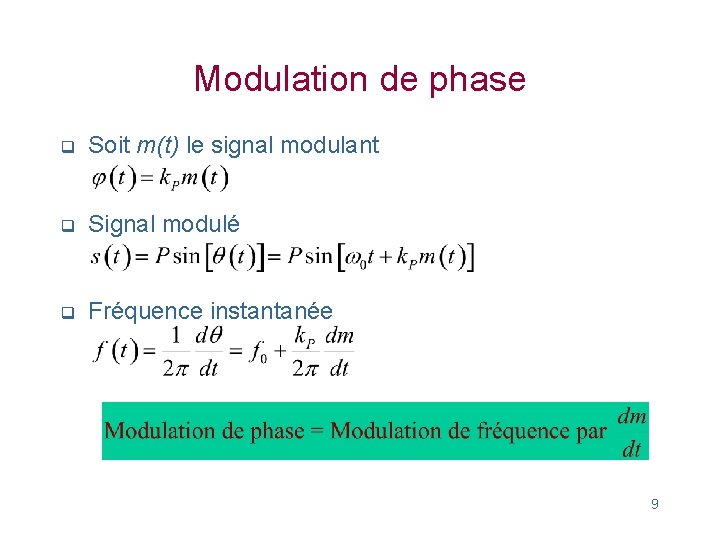

Modulation de phase q Soit m(t) le signal modulant q Signal modulé q Fréquence instantanée 9
Modulation de fréquence q Soit m(t) le signal modulant q Fréquence instantanée q Signal modulé 10
Modulation de fréquence (2) q Angle instantané 11
Equivalences FM / PM 12
Porteuse modulée en fréquence 13
Porteuse modulée en phase 14
Signal sinusoïdal q Signaux q Modulation de phase q Modulation de fréquence 15
Signal sinusoïdal (2) q En posant q Expression générale de la modulation d’angle de phase de fréquence Modulation 16
Spectre du signal modulé q En décomposant Ji(m) = Fonctions de Bessel de première espèce 17
Spectre du signal modulé (2) q 18
Valeur des coefficients Ji(m) 19
Spectre du signal modulé (3) q Spectre discret q Règle de Carson • Raies d’ordre n > m+1 sont négligeables • 98% de l’énergie • Largeur de bande: BC=2(m+1)F q Excursion maximale de fréquence 20
Réalisation pratique du modulateur q Diode varicap Ex. BB 135 21
Modulateur FM q Oscillateur à circuit résonant L-C q Diode varicap en parallèle sur C fixe • Signal m(t) appliqué à la diode varicap • f est modulé selon m(t) 22
Modulateur PM q Porteuse introduite dans un filtre • C en parallèle sur diode varicap • Déphasage fonction de v appliqué q Peut réaliser une modulation de fréquence • si le signal appliqué est 23
Démodulation FM/PM q Détecteur de pente • Filtre L-C parallèle • f 0 sur un flanc de la résonance q Transmission du filtre • dépend (fortement) de la fréquence q Détection super-hétérodyne 24
Phased locked loop (PLL) q Oscillateur local • contrôlé en tension par u(t) • verrouillé pour avoir - la même fréquence - la même phase • u(t) est l’image de m(t) 25
