Modulasi • Pengertian Modulasi adalah proses perubahan (varying) suatu gelombang periodik sehingga menjadikan suatu sinyal mampu membawa suatu informasi. • Modulasi adalah proses pencampuran dua sinyal menjadi satu sinyal. Biasanya sinyal yang dicampur adalah sinyal berfrekuensi tinggi dan sinyal berfrekuensi rendah. • Mentransmisikan sinyal informasi pada daerah yang luas atau jauh.

em(t) MODULATOR Ec(t) = Ec sin ( ct + ) Isyarat pembawa e. MD(t)

Fungsi Modulasi • • • Menaikan Spektrum Sinyal tahan terhadap noise transmisi wireless pada data lbh efisien Masalah perangkat keras menjadi lebih mudah, Menekan derau atau interferensi Untuk memudahkan pengaturan alokasi frekuensi radio ( diterbitkan oleh ITU T ) Untuk multiplexing : proses penggabungan beberapa sinyal informasi untuk disalurkan secara bersama melalui satu kanal transmisi.

Modulasi Analog adalah komunikasi yang mentransmisikan sinyal analog yaitu time signal yang berada pada nilai kontinu pada interval waktu yang terdefinisikan. Jenis-jenis modulasi analog • Amplitude modulation (AM) • Frequency modulation (FM) • Pulse Amplitude Modulation (PAM)

AM (Amplitude Modulation) • Sinyal pembawa atau carrier yang akan ditransmisikan. • signal pembawa (carrier) berubah karakteristiknya sesuai dengan amplitude signal informasi. • Modulasi ini disebut juga linear modulation, artinya bahwa pergeseran frekuensinya bersifat linier mengikuti signal informasi yang akan ditransmisikan.

FM (Frekuensi Modulation) • Frekuensi dari Sinyal Pembawa (Carrier Signal) berubah menurut besarnya amplitude dari signal informasi. • Lebih tahan noise dibanding AM.

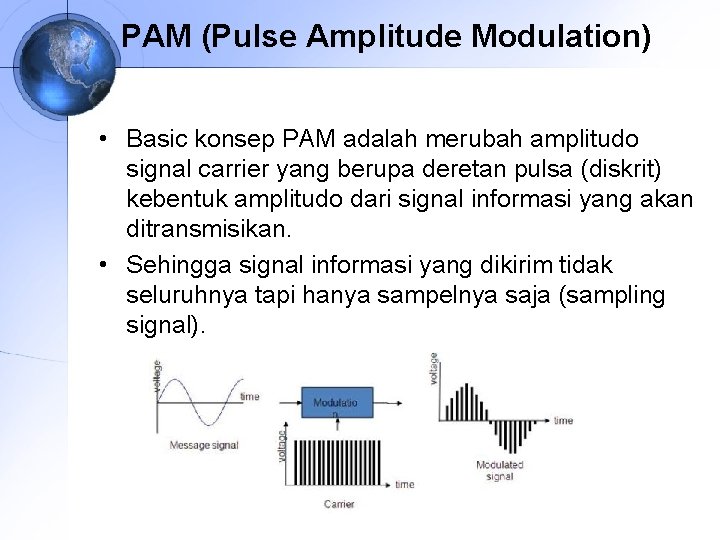

PAM (Pulse Amplitude Modulation) • Basic konsep PAM adalah merubah amplitudo signal carrier yang berupa deretan pulsa (diskrit) kebentuk amplitudo dari signal informasi yang akan ditransmisikan. • Sehingga signal informasi yang dikirim tidak seluruhnya tapi hanya sampelnya saja (sampling signal).

Modulasi Digital • Sinyal informasinya berbentuk digital dan sinyal pembawanya analog. Teknik modulasi digital pada prinsipnya merupakan variant dari metode modulasi analog. • sinyal pembawa berupa sinyal sinusoidal Jenis- jenis Modulasi Digital : • Amplitude shift keying (ASK) • Frequency shift keying (FSK) • Phase shift keying (PSK)

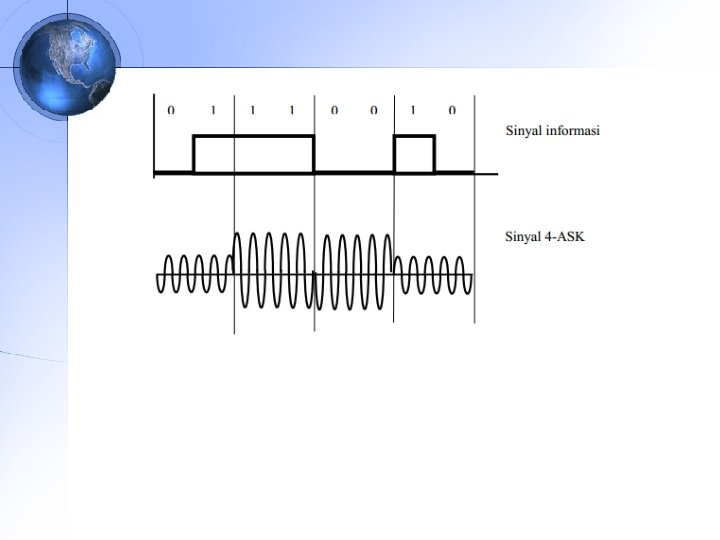

Amplitude shift keying (ASK) sinyal ASK yang ditransmisikan adalah sinyal sinusoidal dengan frekuensi dan fase konstan namun dengan amplitude yang berubah-ubah sesuai dengan arus data pada sinyal informasi. Bit “ 1” → dinyatakan dengan amplitudo A Bit “ 0” → dinyatakan dengan amplitudo B ≠ A PSK dan ASK berkembang menjadi QASK (Quadrature Amplitude Shift Keying). Pada QASK, sinyal yang ditransmisikan adalah sinyal sinusoidal dengan fase dan amplitudo yang berbeda sesuai dengan arus data.

Frequency shift keying (FSK) Sinyal FSK yang ditransmisikan adalah sinyal sinusoidal dengan amplitudo konstan, tetapi dengan frekuensi berbeda sesuai dengan arus data (sinyal pemodulasi). Bit “ 1” → frekuensi tinggi (f 2) Bit “ 0” → frekuensi rendah (f 1) Modulasi PSK juga berkembang menjadi beberapa bentuk, yaitu: a) DPSK (Differential PSK) b) DEPSK (Differential Encoded PSK) c) M ary PSK

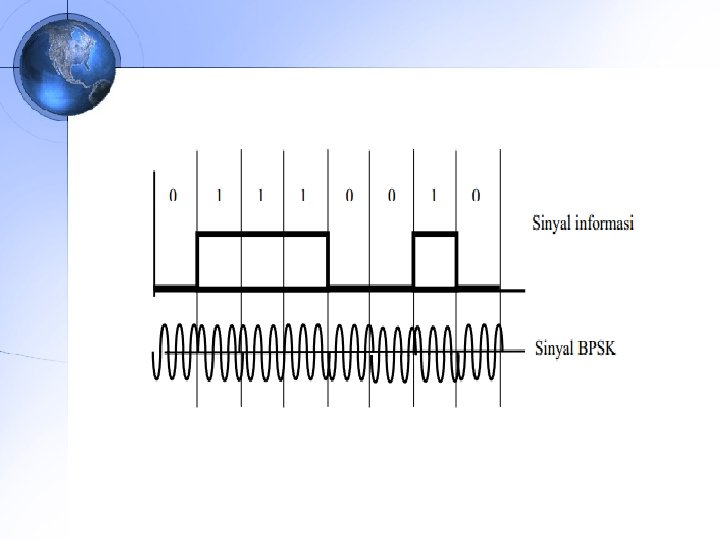

Phase shift keying (PSK) Sinyal PSK yang ditransmisikan adalah sinyal sinusoidal dengan amplitudo konstan dengan fase yang sesuai dengan arus data pada sinyal informasi. Bit “ 1” → dinyatakan dengan fase 0 Bit “ 0” → dinyatakan dengan fase 180°

Mod. Analog Vs Mod. Digital • Bentuk Sinyal Informasi dan Carrier • Bentuk sinyal yang ditransmisikan • Alokasi waktu (kontinyu vs interval sinyal)

MODEM (Modulator Demodulator) Modulator merupakan bagian yang mengubah sinyal informasi ke dalam sinyal pembawa (carrier) untuk kemudian ditransmisikan Demodulator adalah bagian yang memisahkan sinyal informasi (sinyal asli) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik. Contoh penggunaan: VSAT, Microwave Radio, dll Transmisi analog digital
