Modulación en doble banda lateral (DSB) Pr. F. Cancino
Modulación DSB • 2
Comparación entre AM y DSB Se observa que al modular en DSB la envolvente ya no se parece a la señal x(t), por tanto no se puede usar detector de envolvente. 3

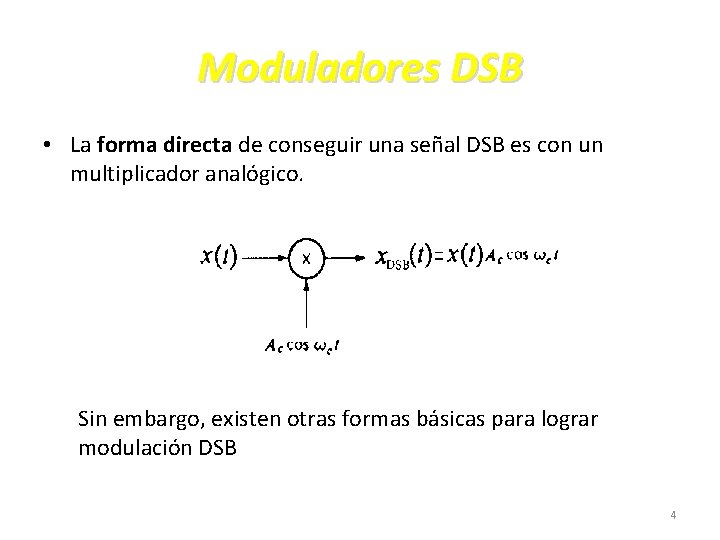

Moduladores DSB • La forma directa de conseguir una señal DSB es con un multiplicador analógico. S Sin embargo, existen otras formas básicas para lograr modulación DSB 4

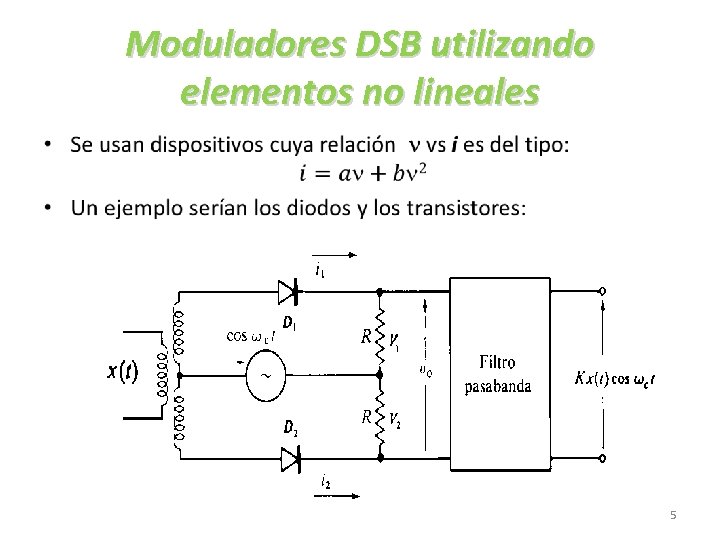

Moduladores DSB utilizando elementos no lineales • 5
Moduladores DSB con elementos no lineales • 6

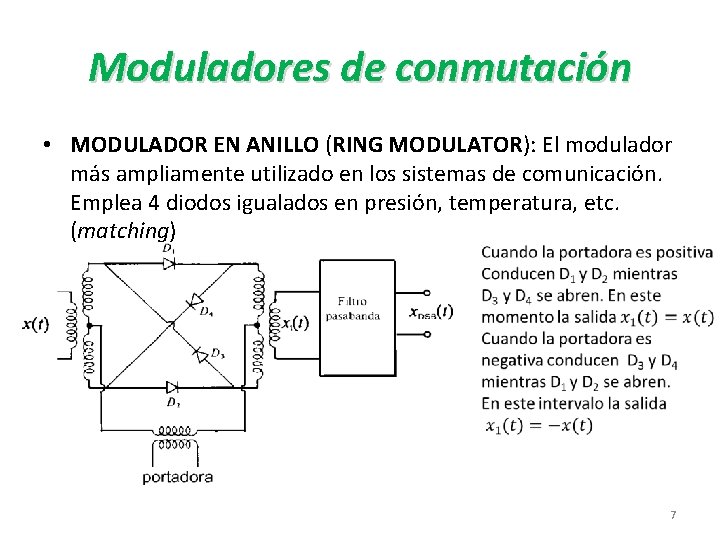

Moduladores de conmutación • MODULADOR EN ANILLO (RING MODULATOR): El modulador más ampliamente utilizado en los sistemas de comunicación. Emplea 4 diodos igualados en presión, temperatura, etc. (matching) 7

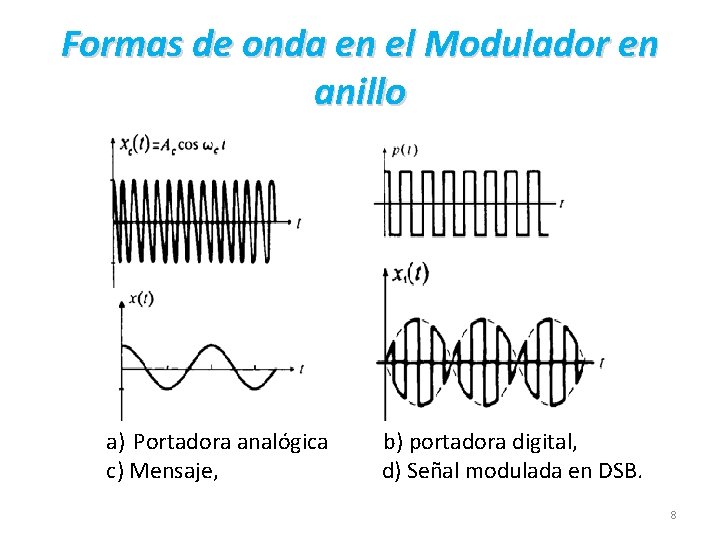

Formas de onda en el Modulador en anillo a) Portadora analógica b) portadora digital, c) Mensaje, d) Señal modulada en DSB. 8
Modulador en anillo • 9

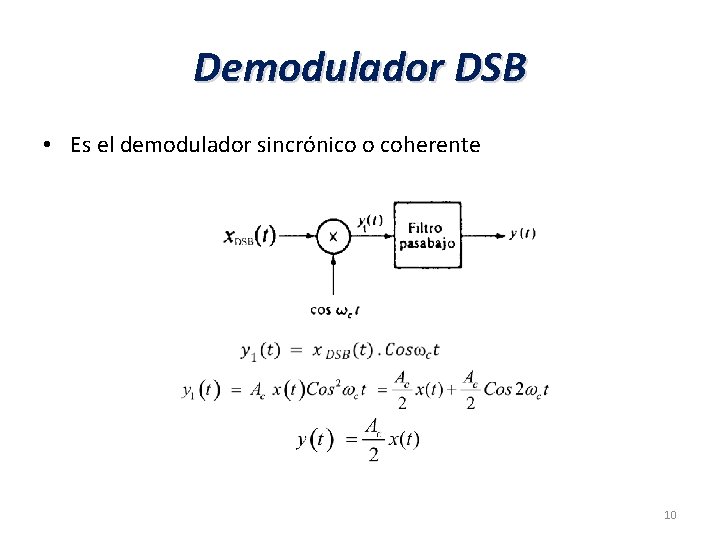

Demodulador DSB • Es el demodulador sincrónico o coherente 10
Usos de la modulación DSB • En comunicaciones punto a punto. • Para colocar los canales L y R en el FM estéreo con el propósito de tener buena reproducción en la zona de baja frecuencia. 11
