MODUL PERTANYAAN DAN ANALISA DATA DAN INFORMASI BENCANA INDONESIA PROVINSI JAWA TENGAH (DIBI-JATENG) RIDWAN YUNUS SEMARANG, 7 OKTOBER 2011

Definisi Modul Analisis dan Pertanyaan � Modul Analisis dan Pertanyaan adalah instrumen pertanyaan dan alat untuk analisis spasial-temporal tematik terhadap bencana yang secara homogen dikompilasikan oleh DIBI-Jateng. � Tujuannya adalah untuk memfasilitasi pemahaman bencana sebagai kenyataan yang pernah terjadi dalam hubungan keseharian masyarakat (dan perkembangan teknologinya) dan Alam. � Fasilitas ini diberikan untuk membuat analisis statistik dan representasi spasial terhadap pertanyaan tentang dimensi salah satu tekanan pada konflik modern: bencana yang datang dari hubungan antar Sosial, Pembangunan dan Lingkungan. � Untuk memfasilitasi kompilasi dan perlakuan terhadap informasi, semua inventori yang ada dalam DIBI-Jateng menggunakan variabel yang sama untuk mengukur efek dan klasifikasi efek mendasar dan homogen. Informasi yang dimasukkan dalam sistem adalah georeferenced sesuai dengan pembagian administratif.

� Rasionalisasi akhir sebuah sistem informasi berlangsung hingga mencapai penyimpanan informasi yang metodologikal, homogen dan sistematik. Infomasi ini tidak berguna jika tidak ada alat untuk menelusuri, (pertanyaan) dan analisis. � Proses penelusuran informasi harus selektif, spesifik terhadap karakteristik informasi. Dalam DIBI, penelusuran dilakukan berdasarkan kriteria tematik (jenis kejadian dan penyebab), komponen spasial (geografi) dan waktu (tanggal). � Jendela pertanyaan, digunakan untuk menentukan data apa yang akan ditelusuri ditampilkan di layar ini sehingga akan dapat memberitahu sistem informasi apa yang ingin dilihat berdasarkan dimensi yang dijelaskan.

Memulai Modul Analisis dan Pertanyaan dan Penjelasan Sistem

Menu Utama � � Beranda: Pilihan ini disajikan disini sehingga administrator dapat mengubah sehingga dapat membawa pengguna ke halaman awal. Bantuan: Penjelasan mengenai latar belakang metodologi desinventar yang menjadi dasar DIBI-Jateng dan dokumen tutorial untuk membantu para pengguna DIBI-Jateng. Tentang DIBI-Jateng: Halaman ini memberikan ucapan pada beberapa organisasi yang telah mendukung pembentukan DIBI-Jateng. Admin: Mengklik di sini akan membawa Anda ke modul Admin (untuk entri data atau tujuan administratif). Perhatikan bahwa modul ini dilindungi dengan password dimana Anda akan diberikan jendela.

Antarmuka (interface) DIBI ‘Ber-Tab’ � Tab Dashboard. Tab ini berisikan informasi ringkasan tentang kejadian bencana yang pernah terjadi dan tercatat di Sulawesi Utara. � Tab Permintaan. Tab ini berisi beberapa pilihan, dimana Anda dapat menentukan informasi apa yang ingin Anda lihat. � Tab Lihat Data Tab ini akan selalu berisi formulir tabular sederhana dari hasil pertanyaan Anda dapat melihat kartu data yang sesuai spesifikasi yang diberikan dalam tab Permintaan. � Tab Lihat Peta DIBI-Jateng diberikan fasilitas untuk menangani peta sangat sederhana dari wilayah yang dipelajari.

� Tab Grafik DIBI-Jateng dapat menghasilkan beberapa jenis chart yang powerful dalam tab ini dengan informasi yang Anda telusuri dari sistem. � Tab Statistik Tab ini memberikan agregat dari variabel berbeda yang ditemukan dalam Database. Statistik dapat dihasilkan untuk variabel jamak dan hingga tiga level agregasi yang dapat diubah. � Tab Laporan DIBI-Jateng memberikan fasilitas untuk menghasilkan laporan yang dapat diubah. Laporan ini dapat diperoleh dalam layar atau sebagai lembar kerja terpisah. � Tab Peta Tematik Salah satu fitur paling powerful dalam DIBI-Jateng adalah pembuatan peta tematik berdasarkan informasi dalam database. Analisis spasial dapat dimungkinkan dengan peta ini.

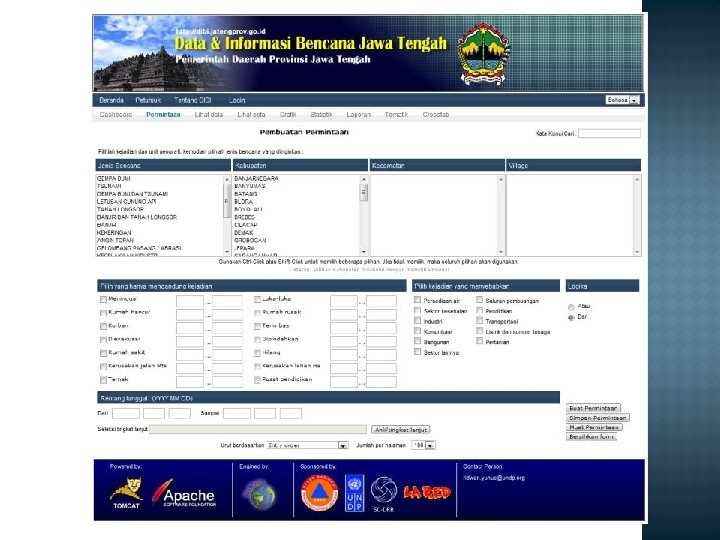

Jendela Pertanyaan (Menu Permintaan) � Jenis Bencana � Level Geografi (Kabupaten, Kecamatan, dan Desa) Rentang Tanggal: (YYYY MM DD) Kejadian yang hanya mengandung Order : Kolom ini berarti urutan dimana kartu data ingin ditampilkan pada lembar tampilan kartu data (Klik salah satu) Elemen lain dalam Jendela Pertanyaan adalah tombol yang mengaktifkan: � � � Data Ahli/Tingkat Lanjut Tombol “Buat Permintaan”, “Simpan Permintaan” dan “Muat Permintaan”

Jendela Peta ini memberikan tiga tujuan: � Menampilkan pada pengguna bentuk, ukuran dan lokasi zona yang membentuk batasan (biasanya batas administratif) yang digunakan untuk referensi geografis data. � Memberikan alat untuk memilih zona tertentu yang dibutuhkan informasinya. Aplikasi ini terutama berguna untuk pengguna yang tidak memiliki pengetahuan praktis dalam wilayah penelitian. � Berperan sebagai model awal untuk produksi peta tematik. Melihat lebih banyak informasi di wilayah yang diinginkan.

Jendela Peta Tool bar di sebelah kanan peta: � Zoom (Memperbesar) Peta. � Jika Anda memilih pilihan ini 25% � sistem akan memperbesar peta Reduce Peta. � Pilihan ini mengurangi ukuran peta Peta. sebesar 25%. � Menampilkan Nama dalam Peta. Pilihan ini menampilkan nama area geografis, dan bukan kode. Tergantung pada kepadatan area geografik (atau administratif), peta mungkin akan tidak terbaca karena nama-nama saling menumpuk. Dalam hal demikian, akan lebih baik untuk memperbesar peta. � Menampilkan kode dalam Peta. Pilihan ini menampilkan kode untuk area geografis, dan bukan nama.

Membuat Grafik � Semua orang tahu sebuah gambar menceritakan seribu kata. Salah satu kekuatan DIBI adalah kemampuan untuk mempresentasikan data tentang bencana dalam bentuk grafik. � Grafik adalah media yang baik untuk merepresentasikan perilaku variabel sepanjang waktu, dan dapat saling memperbandingkan variabel. � Ada banyak alat yang mengagumkan di pasar untuk mendesain dan menghasilkan grafik lebih baik dari DIBI-Jateng. Namun, DIBI-Jateng dapat memberikan data untuk sistem itu menggunakan ungsi yang telah dijelaskan sebelumnya dalam Pertanyaan data, menghasilkan Laporan dan Statistik.

Jenis Grafik Histogram Waktu � Menghasilkan histogram sederhana sesuai dengan variabel yang dipilih untuk membuat grafik. Frekuensi kemunculan (sumbu Y) dari variabel yang akan dibuat grafik akan ditampilkan g pilkan sesuai dengan periode yang dipilih dalam jendela Periode, yang akan menentukan interval waktu (sumbu X). Grafik ini dihasilkan menjadi grafik batang atau garis.

Jenis Grafik Histogram Kejadian/Waktu � Jika pengguna memilih hinga enam jenis kejadian dalam pertanyaan, histogram ini akan merepresentasikan nilai yang berkaitan dengan variabel tersebut yang akan dibuat grafik, dalam setiap interval kelas, dibedakan setiap kejadian menurut warna. Konvensi untuk jenis kejadian akan muncul pada sebelah kanan. Perhatikan: histogram jenis ini tidak akan ditampilkan jika pengguna telah memilih lebih dari enam variabel. Hal ini akan diketahui dengan munculnya pesan. Grafik ini dihasilkan hanya sebagai grafik batang atau garis.

Jenis Grafik Histogram Letak Geografi/Waktu � Jika pengguna memilih hingga enam unit geografi dalam pertanyaan, histogram ini akan menghasilkan representasi dari nilai variabel yang akan dibuat grafik. Ini bekerja mirip dengan grafik histogram kejadian/waktu. Grafik ini dihasilkan hanya sebagai grafik batang atau garis.

Jenis Grafik Histogram Musim � Histogram musim menampilkan frekuensi kumulatif dari variabel yang akan dibuat grafiknya, pada musim yang dipilih dan pada level detail yang didefinisikan oleh Periode, Musim, dan tentunya, harus lebih panjang dari periode. � Contoh paling umum (dan paling alami) adalah musim tahunan. Dalam hal ini semua nilai yang dihasilkan pada Januari akan diakumulasikan di bar pertama, nilai dari Februari di bar kedua, dan seterusnya.

Jenis Grafik Perbandingan sesuai Kejadian � Menampilkan grafik pie, yang secara proporsional dibagi menurut segmen berdasarkan nilai agregat per kejadian untuk variabel yang akan dibuat grafiknya. Di kanan, konvensi yang berhubungan dengan kejadian yang dipilih dalam pertanyaan akan muncul. Grafik ini dibuat sebagai grafik batang atau pie.

Jenis Grafik Perbandingan sesuai Letak Geografi � Adalah grafik komparatif yang mirip dengan Perbandingan sesuai Kejadian, hanya saja ini merupakan agregat secara geografis wilayah dan bukan jenis kejadian. Grafik ini dibuat dalam bentuk grafik batang, garis atau pie.

Jenis Grafik Periode � Memungkinkan memilih sebuah unit waktu untuk menampilkan informasi dalam semua histogram. � Tahunan � Bulanan � Mingguan � Harian Musim � Dengan pilihan ini, histogram multitemporal dapat dibuat. Ketika menggunakannya, disarankan untuk lebih dahulu memilih jenis musim dan kemudian DIBI akan menyarankan periode analisisnya. � Grafik jenis ini terutama berguna untuk memformulasikan hipotesis dan memverifikasi korelasi antara variabel iklim atau jenis variabel lain dan terutama dengan semua yang memberikan perilaku periodik (atau hampir periodik) dan yang memiliki variasi sekular. Untuk alasan visualisasi, interval kelas tidak dapat lebih besar dari 1000. � Abad=100 tahun � Dekade=10 tahun � Period lima-tahun= 5 tahun � Tahun � Bulan

Generator Statistik Level Totalisasi � Berkaitan dengan tiga daftar yang berisi kemungkinan yang berbeda dari agregasi data, termasuk Tanggal, Kejadian, Level geografi, dll. � Tiap kolom pada setiap level saling terpisah. Misalnya, jika Anda memilih Geografi Level Provinsi pada level pertama, dan TAHUN di level kedua, mereka akan terpisah dari level totalisasi ketiga. � Klik pada “Lanjut” akan menampilkan lembar kerja bersisi informasi yang mirip dengan yang ada pada datacard viewing sheet ringkasan statistik dari pertanyaan dibuat di jendela ini.

Generator Peta Tematik � Tab “Peta Tematik” terdapat dua jenis peta yang dapat dibuat, yaitu peta statis (Buat Peta) dan peta dinamis (Dynamic Map) menghasilkan peta berwarna yang dapat menampilkan distribusi spasial untuk data yang ditanyakan. � Buat peta hanya menampilka peta berwarna yang dapat menampilkan distribusi spasial untuk data yang ditanyakan. � Dynamic map menampilkan peta berwarna yang dapat menampilkan distribusi spasial untuk data yang ditanyakan yang dapat ditumpang tindihkan dengan Google Satellite Imagery dan dapat di zoom area tertentu sesuai dengan kebutuhan.

Generator Peta Tematik � “Lingkup, Keterangan dan warna”, mereka ditentukan dalam tiga kolom sebagai berikut: � Upper Limit: Ketik di sini, untuk dari kecil ke besar, batas lingkup. � Caption: Ketik di sini judul setiap lingkup. Jika Anda tidak ingin mengetik apapun, sistem akan menghasilkan keterangan otomatis sesuai dengan lingkup. � Color: Untuk merubah warna pada setiap lengkup, klik warna yang akan Anda ganti, dan klik warna lain di palet di bawah jendela. � Untuk mengganti warna palet, klik dua kali pada palet

Crosstab � Menu ini menyajikan data dalam bentuk tabulasi, yang meliputi baris dan kolom. Dengan demikian ciri crosstab adalah adanya dua variabel atau lebih yang Mempunyai hubungan.

TERIMAKASIH & SELAMAT MENCOBA
