MODUL 4 PERENCANAAN SISTEM POLDER DAN KOLAM RETENSI

MODUL 4 PERENCANAAN SISTEM POLDER DAN KOLAM RETENSI Diklat Penanganan Drainase Jalan 12/6/2020 1

I. DRAINASE SISTEM POLDER

PENGERTIAN § Polder : suatu kawasan atau lahan reklamasi dengan kondisi awal mempunyai muka air tanah tinggi yang diisolasi secara hidrologis dari daerah di sekitarnya dan kondisi muka air (air permukaan dan air tanah) dapat dikendalikan. Kondisi lahannya sendiri dibiarkan pada elevasi asalnya atau sedikit ditinggikan. § Polder adalah sebidang tanah yang rendah, dikelilingi oleh embankment / timbunan atau tanggul yang membentuk semacam kesatuan hidrologis buatan, yang berarti tidak ada kontak dengan air dari daerah luar selain yang dialirkan melalui perangkat manual.

SIFAT-SIFAT POLDER § Polder merupakan daerah yang dibatasi dengan baik, dimana air yang berasal dari luar kawasan tidak boleh masuk, hanya air hujan (dan kadang-kadang air rembesan) pada kawasan itu sendiri yang dikumpulkan. § Dalam polder tidak ada aliran permukaan bebas seperti pada daerah tangkapan air alamiah, tetapi dilengkapi dengan bangunan pengendali pada pembuangannya (dengan penguras atau pompa) untuk mengendalikan aliran ke luar. § Muka air di dalam polder (air permukaan maupun air bawah permukaan) tidak bergantung pada permukaan air di daerah sekitarnya dan dinilai berdasarkan elevasi lahan, sifat-sifat tanah, iklim, dan tanaman.

Gambaran Sistem Polder

Gambaran Sistem Polder

KOMPONEN-KOMPONEN SISTEM POLDER 1. Tanggul keliling dan atau pertahanan laut 2. 3. 4. 5. (sea defense) atau konstruksi isolasi lainnya Sistem drainase lapangan (field drainage system) Sistem pembawa (conveyance system) Kolam penampung dan stasiun pompa (outfall system) Badan air penerima (reciving waters)

Recipient waters -1, 5 -1, 25 -2, 5 -1, 15 -1, 5 Reciving waters Stasiun pompa Tanggul Stasiun pompa

ASPEK TEKNIS SISTEM POLDER 1. 2. 3. 4. Pembangunan tanggul laut Penurunan tanah Konservasi pantai Manajemen polder

1. Pembangunan Tanggul Laut § Tanggul laut dalam sistem polder merupakan pembatas hidrologi yang melindungi daerah di dalam sistem polder dari pengaruh air laut (pasang surut dan gelombang). § Pembuatan tanggul laut harus memperhatikan kondisi tanah setempat. Banyak tanggul laut harus dibuat pada lokasi yang kondisi tanahnya sangat lunak, sehingga resiko kegagalan lereng (slope failure) sering terjadi.

2. Penurunan Tanah § Banyak sistem polder yang dikembangkan di daerah endapan alluvial, dengan kondisi tanah lunak yang cukup tebal, sehingga penurunan jangka panjang akibat proses konsolidasi sangat berpengaruh terhadap elevasi akhir, dan dapat menyebabkan kerusakan pada bangunan-bangunan.

3. Konservasi Pantai § Kawasan pantai merupakan daerah yang sangat potensial untuk dikembangkan. § Keanekaragaman pemanfaatan kawasan pantai yang melibatkan berbagai pihak dapat menimbulkan konflik dan permasalahan bagi pengguna maupun pengambil keputusan. § Perencanaan setiap prasarana harus dilakukan secara terpadu/integral.

4. Manajemen Polder § Sistem polder merupakan bangunan yang beresiko tinggi, sehingga perlu manajemen yang memadai. § Manajemen polder yang menyangkut operasi dan pemeliharaan, ditujukan untuk mencegah penurunan fungsi dari semua elemen yang ada di dalam sistem polder, yang meliputi tanggul, jaringan drainase, kolam tandon, stasiun pompa, dan receiving waters.

Polder di Belanda

Polder Tawang, Semarang

Polder Banger, sedang dibangun di Semarang. 1. Tanggul keliling untuk melindungi dari rob 2. Dam untuk membendung sungai. Dam merupakan bagian dari tanggul keliling. 3. Stasiun pompa, untuk mengalirkan air hujan dan menjaga tinggi muka air dalam polder 4. Kolam retensi

Pompa di samping saluran

Kementrian Pekerjaan Umum Direktorat Jenderal Bina Marga Balai Besar Pelaksanaan Jalan Nasional III CONTOH KASUS PEKERJAAN PEMBANGUNAN UNDERPASS SIMPANG PATAL PUSRI PALEMBANG

UTILITAS (STA. 1+174– 0+831 AKBP CEK AGUS – MP MANGKUNEGARA) SISI BARAT

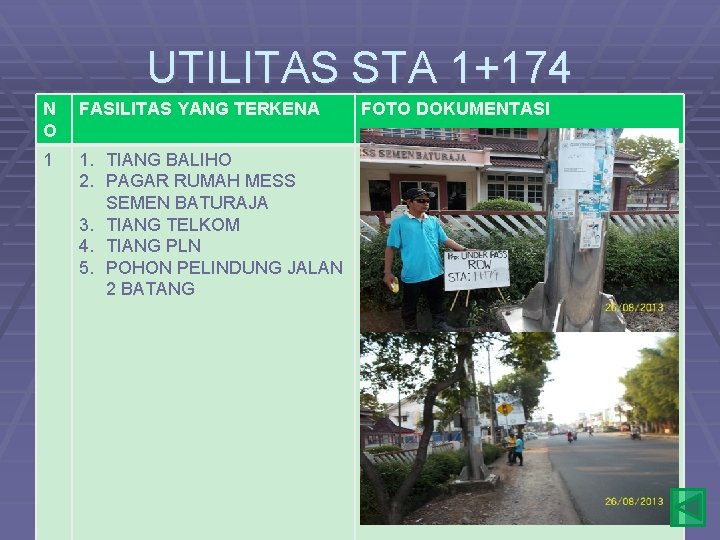

UTILITAS STA 1+174 N O FASILITAS YANG TERKENA 1 1. TIANG BALIHO 2. PAGAR RUMAH MESS SEMEN BATURAJA 3. TIANG TELKOM 4. TIANG PLN 5. POHON PELINDUNG JALAN 2 BATANG FOTO DOKUMENTASI

UTILITAS STA 1+400 N O FASILITAS YANG TERKENA 37 1. 2. 3. 4. 5. 6. KIOS PENJUAL BUNGA TIANG TELPON TIANG PLN POHON PELINDUNG JALAN PAGAR RUMAH FOTO DOKUMENTASI

for better roads. . . TERIMAKASI 61
