MODUL 3 Differential Distillation Simple Distillation Batch Distillation
MODUL 3

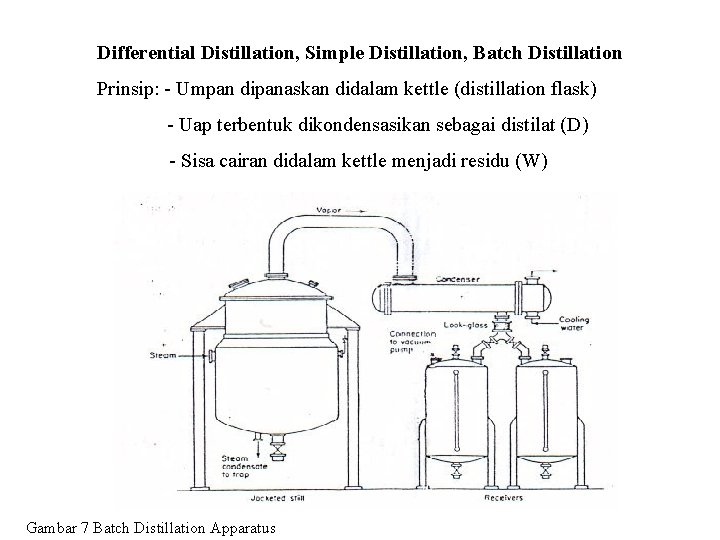

Differential Distillation, Simple Distillation, Batch Distillation Prinsip: - Umpan dipanaskan didalam kettle (distillation flask) - Uap terbentuk dikondensasikan sebagai distilat (D) - Sisa cairan didalam kettle menjadi residu (W) Gambar 7 Batch Distillation Apparatus
Material Balance (binary) Apabila pada setiap waktu selama distilasi terdapat : - L mol cairan pada kettle dengan komposisi x mol fraksi A - Sejumlah d. D diuapkan menjadi distilat dengan mol fraksi y* maka : Total material Komponen A Mol masuk 0 0 Mol keluar d. D y*d. D Mol terakumulasi d. L d(Lx) = Ldx + xd. L masuk-keluar = akumulasi -d. D = d. L -y*d. D = Ldx + xd. L dari y*d. L = Ldx + xd. L didapat : Pers. Rayleigh
Contoh Soal : Campuran 50% mol n-heptane (A) dan 50% mol n-oktan (B) hendak di differential distillation pada 1 atm dengan menguapkan 60% umpan. Hitung komposisi distilat dan residu Basis F = 100 mol umpan, x. F = 0, 5; D = 60 mol; W = 40 mol ln (100/40) = 0, 916 = Dari kurva kesetimbangan didapat hubungan antara x dan y* x 0, 5 0, 46 0, 42 0, 38 0, 34 0, 32 y* 0, 689 0, 648 0, 608 0, 567 0, 523 0, 497 1/(y*-x) 5, 29 5, 32 5, 35 5, 65 Gambarkan kurva x vs 1/(y*-x) Hitung luasan area dibawah kurva sampai mencapai harga 0, 916 Harga x. W pada luasan = 0, 916 merupakan komposisi residu sehingga komposisi distilat dapat dihitung dari Fx. F = Dy. Dav + Wx. W

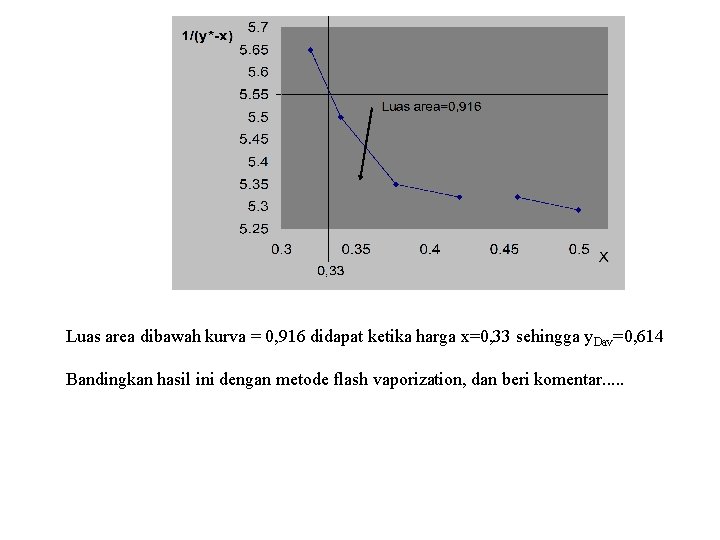

Luas area dibawah kurva = 0, 916 didapat ketika harga x=0, 33 sehingga y. Dav=0, 614 Bandingkan hasil ini dengan metode flash vaporization, dan beri komentar. . .
TUGAS 3 1. KERJAKAN DI KELAS Untuk Sistem multikomponen untuk Batch Distillation Pelajari : Persamaan (9. 47) Illustration 9. 7 Kerjakan soal no. 9. 3 d 2. Kerjakan contoh soal batch distillation menggunakan software
