Target Pencapaian ! 1. Mengetahui minimal perangkat penunjang PLC Omron 2. Mengetahui Keluarga PLC Omron 3. Mengetahui Program Dasar PLC 4. Mahasiswa Dapat membuat program sederhana 5. Mahasiswa Dapat melakukan praktek langsung komunikasi dengan PLC Trisna Wijaya/www. ayyasyshare. wordpress. com
Bahasan Dalam Modul Ini 1. 2. 3. 4. 5. 6. 7. Arsitektur PLC Omron History PLC Omron Konfigurasi minimal PLC Omron Penjelasan Input dan Output Koneksi dengan Komputer Pembuatan Program Dasar Download dan Upload Program Trisna Wijaya/www. ayyasyshare. wordpress. com
1. ARSITEKTUR PLC Trisna Wijaya/www. ayyasyshare. wordpress. com

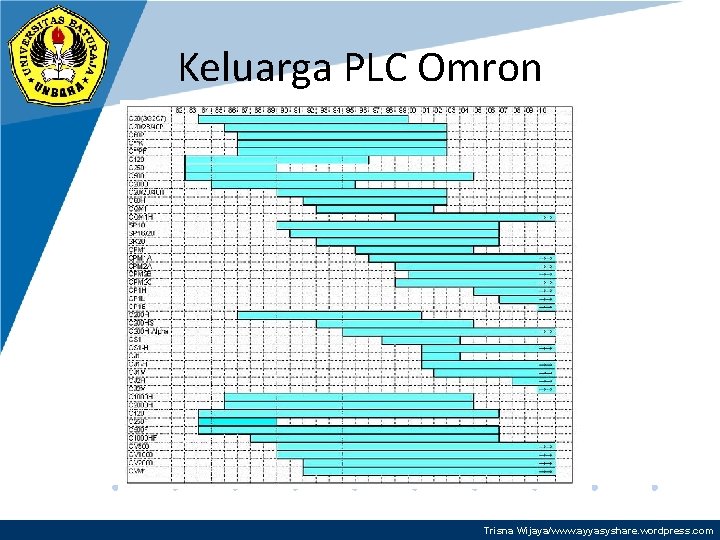

Keluarga PLC Omron Trisna Wijaya/www. ayyasyshare. wordpress. com

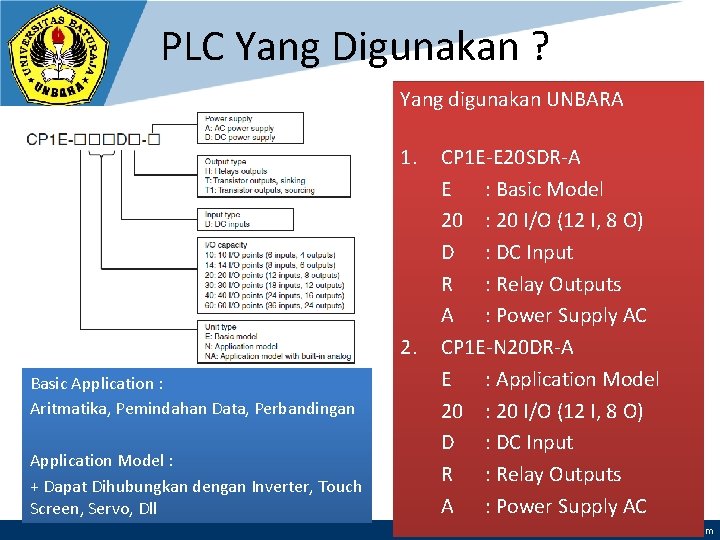

PLC Yang Digunakan ? Yang digunakan UNBARA 1. 2. Basic Application : Aritmatika, Pemindahan Data, Perbandingan Application Model : + Dapat Dihubungkan dengan Inverter, Touch Screen, Servo, Dll CP 1 E-E 20 SDR-A E : Basic Model 20 : 20 I/O (12 I, 8 O) D : DC Input R : Relay Outputs A : Power Supply AC CP 1 E-N 20 DR-A E : Application Model 20 : 20 I/O (12 I, 8 O) D : DC Input R : Relay Outputs A : Power Supply AC Trisna Wijaya/www. ayyasyshare. wordpress. com

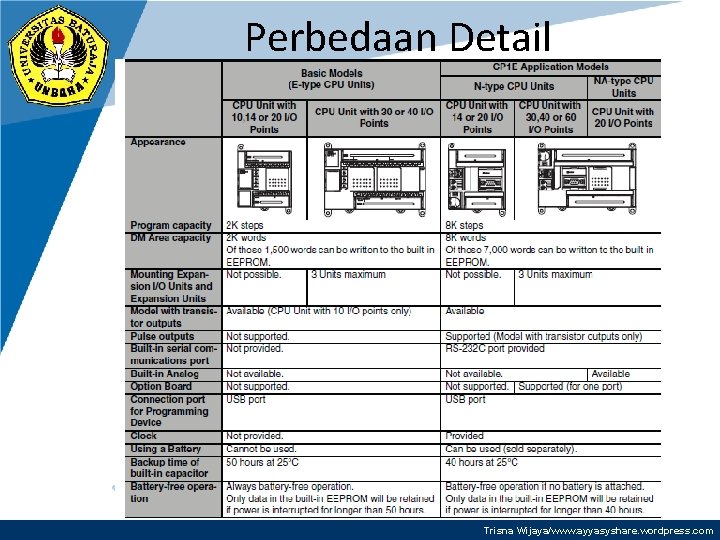

Perbedaan Detail Trisna Wijaya/www. ayyasyshare. wordpress. com
Penjelasan Tampak Depan PLC Sumber : http: //www. belajarplc. com/ Trisna Wijaya/www. ayyasyshare. wordpress. com

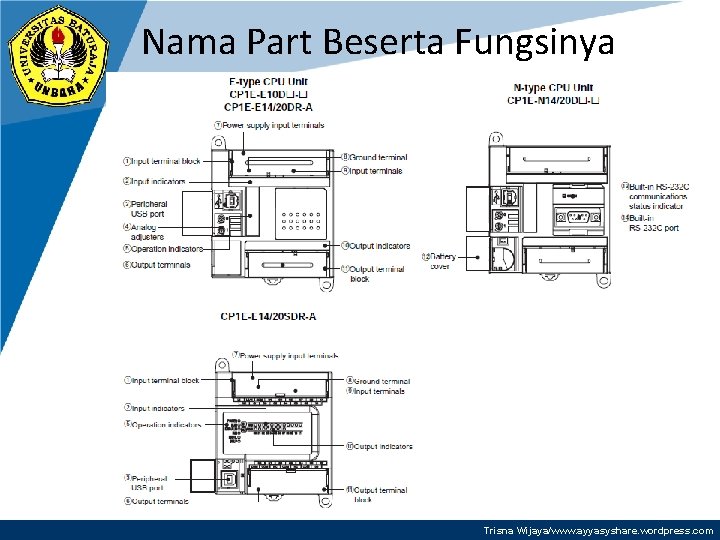

Nama Part Beserta Fungsinya Trisna Wijaya/www. ayyasyshare. wordpress. com

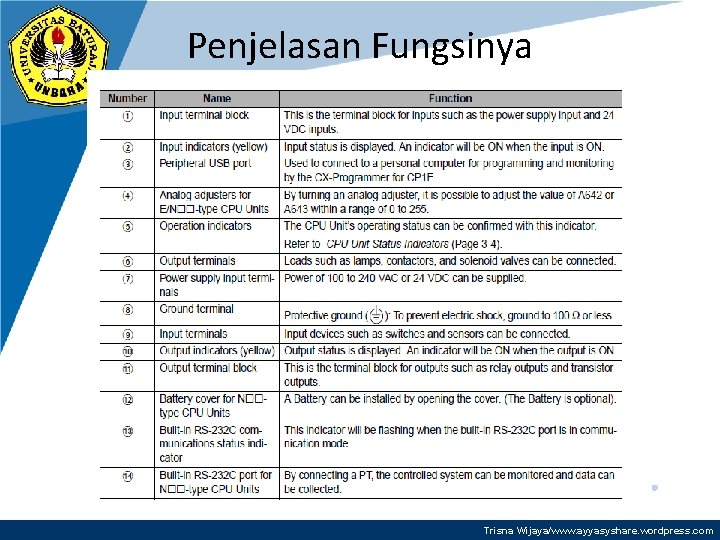

Penjelasan Fungsinya Trisna Wijaya/www. ayyasyshare. wordpress. com

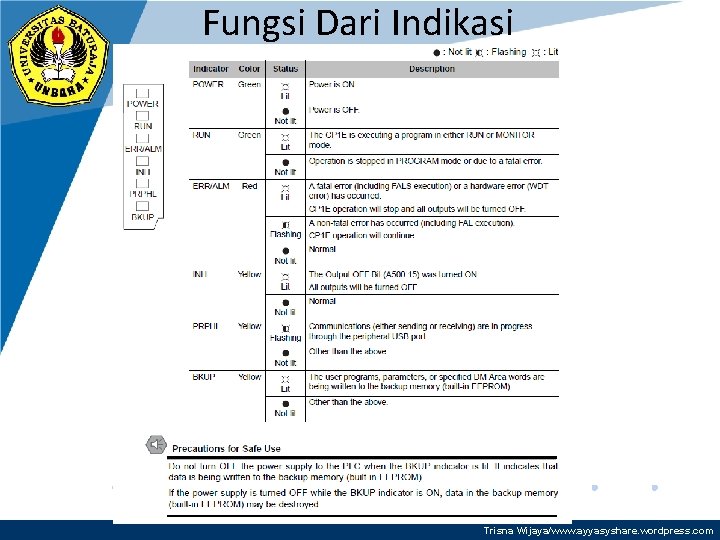

Fungsi Dari Indikasi Trisna Wijaya/www. ayyasyshare. wordpress. com

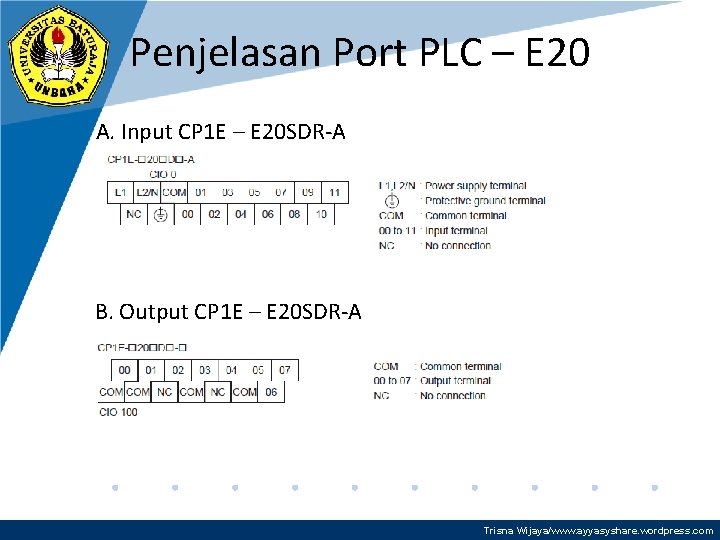

Penjelasan Port PLC – E 20 A. Input CP 1 E – E 20 SDR-A B. Output CP 1 E – E 20 SDR-A Trisna Wijaya/www. ayyasyshare. wordpress. com

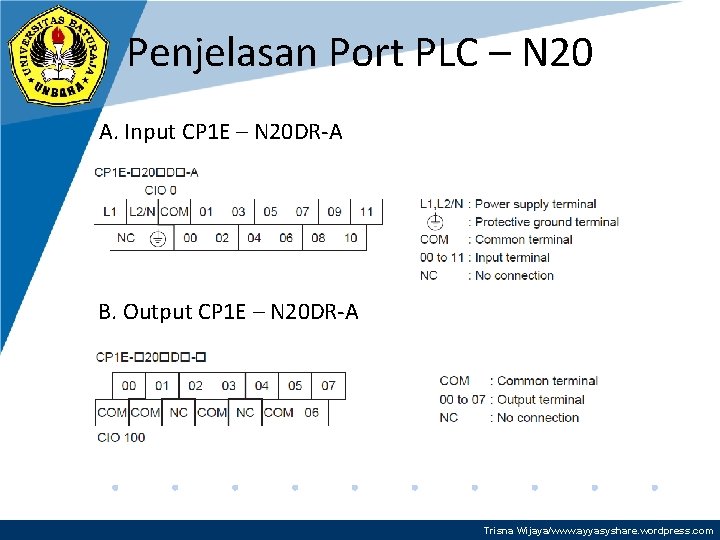

Penjelasan Port PLC – N 20 A. Input CP 1 E – N 20 DR-A B. Output CP 1 E – N 20 DR-A Trisna Wijaya/www. ayyasyshare. wordpress. com
Konfigurasi Komunikasi PLC 220 VAC Pengalamatan dalam PLC 24 Vdc NO 0. 05 NC NO 0. 07 1. Penulisan pengalamatan dalam PLC omron 0. 11 Word. Bit 1 Word = 2 Byte = 16 Bit 1 Byte = 8 Bit 2. Untuk PLC CP 1 E, a. Input menggunakan Word 0 dan bit dari 0 sampai 11. Jadi addressingnya mulai dari 0. 00 ~ 0. 11 b. Output menggunakan Word 100 dan bit dari 0 sampai 7. Jadi addressingnya mulai dari 100. 00 ~ 100. 07 PLC 100. 07 100. 06 220 VAC Trisna Wijaya/www. ayyasyshare. wordpress. com
Penjelasan Tentang I/O • Module input dalam PLC terbagi menjadi beberapa ragam : a. Analog Input: Pressure, Flow, Level b. Analog Output : Control Valve c. Digital Input : Switch d. Digital Output : MC dan Relai e. Thermocouple : Thermocouple f. RTD : PT 100 & PT 1000 Trisna Wijaya/www. ayyasyshare. wordpress. com
Apa bedanya analog dan digital dalam instrumentasi. Secara mudah kita bisa katakan : Analog : Besaran yang berubah terhadap beberapa kondisi, angkanya fluktuatif. (Tegangan, Arus, Resistance) Digital : Kondisinya hanya 2, Buka atau Tutup, 0 atau 1, Kecil atau Besar dan lain sebagainya. Trisna Wijaya/www. ayyasyshare. wordpress. com

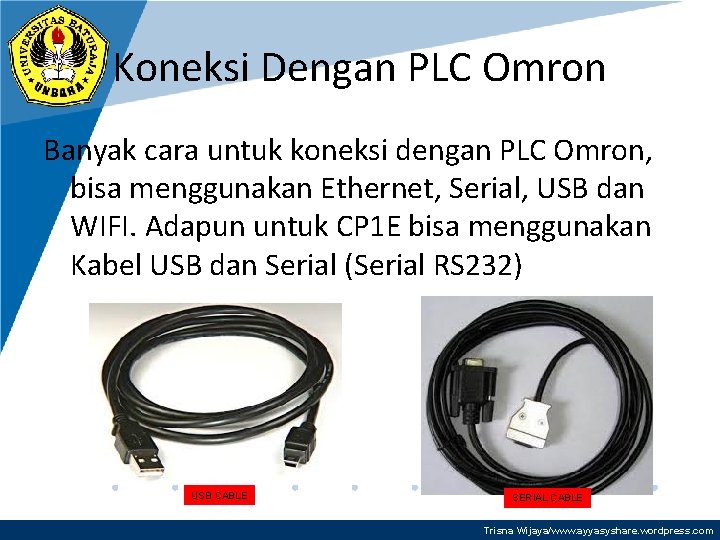

Koneksi Dengan PLC Omron Banyak cara untuk koneksi dengan PLC Omron, bisa menggunakan Ethernet, Serial, USB dan WIFI. Adapun untuk CP 1 E bisa menggunakan Kabel USB dan Serial (Serial RS 232) USB CABLE SERIAL CABLE Trisna Wijaya/www. ayyasyshare. wordpress. com

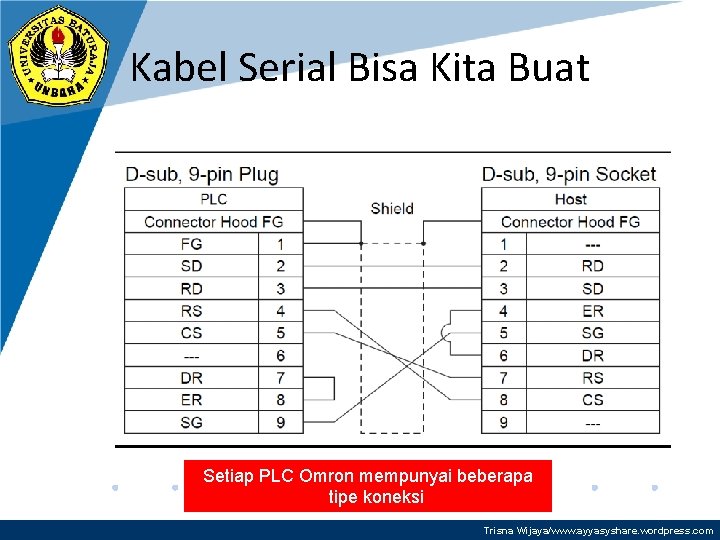

Kabel Serial Bisa Kita Buat Setiap PLC Omron mempunyai beberapa tipe koneksi Trisna Wijaya/www. ayyasyshare. wordpress. com

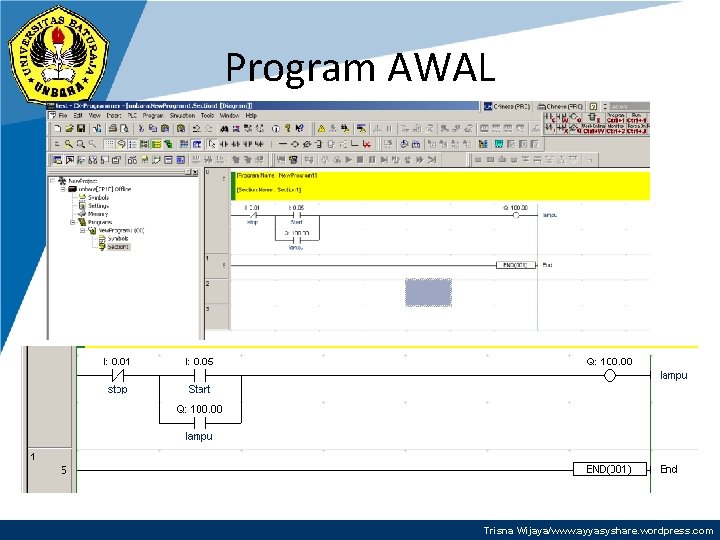

Program AWAL Trisna Wijaya/www. ayyasyshare. wordpress. com
