Modul 11 Transport and Application Layers Transport layer

Modul 11: Transport and Application Layers

Transport layer TCP/IP § úloha n n presný a spoľahlivý prenos; riadenie toku informácií medzi dvoma komunikujúcimi zariadeniami; § postup: n najskôr sa medzi aplikáciami komunikujúcich zariadení vytvorí logické spojenie; rozdelenie a znovu spojenie údajov do príslušného formátu majú na starosti protokoly transportnej vrstvy; tok údajov; § tok údajov poskytuje rôzne služby prenosu: n n n rozdelenie aplikačných údajov na segmenty; prenos segmentov medzi hostiteľmi; vykonanie operácií na úrovni koncových zariadení; riadenie toku pomocou kĺzavých okien (sliding windows); spoľahlivý prenos postupnosti čísel (sequence); spoľahlivý prenos potvrdení o doručení (acknowledgement).

Acknowledgment § spoľahlivosť prenosu n posielanie potvrdení o doručení segmentov; § nedoručený segment n n z dôvodu časovej neschopnosti spracovania prichádzajúcich údajov; zariadenie prijímajúce segment – zruší segment; § funkcia riadenia toku n n ochrana vyrovnávacej pamäte cieľovej stanice pred preplnením; prijateľnosť rýchlosti prenosu pre obe komunikujúce strany;

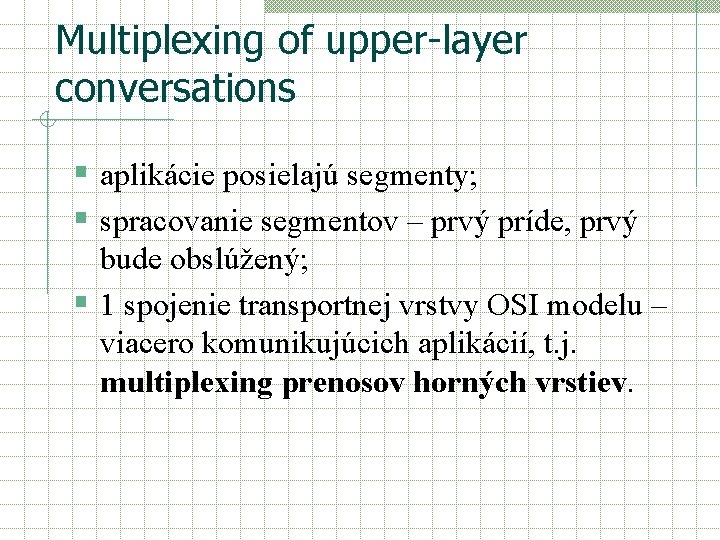

Multiplexing of upper-layer conversations § aplikácie posielajú segmenty; § spracovanie segmentov – prvý príde, prvý bude obslúžený; § 1 spojenie transportnej vrstvy OSI modelu – viacero komunikujúcich aplikácií, t. j. multiplexing prenosov horných vrstiev.

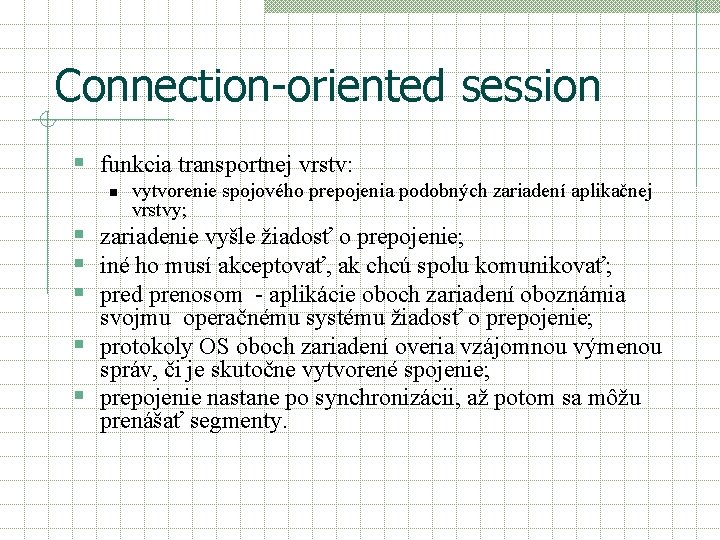

Connection-oriented session § funkcia transportnej vrstv: n vytvorenie spojového prepojenia podobných zariadení aplikačnej vrstvy; § zariadenie vyšle žiadosť o prepojenie; § iné ho musí akceptovať, ak chcú spolu komunikovať; § pred prenosom - aplikácie oboch zariadení oboznámia svojmu operačnému systému žiadosť o prepojenie; § protokoly OS oboch zariadení overia vzájomnou výmenou správ, či je skutočne vytvorené spojenie; § prepojenie nastane po synchronizácii, až potom sa môžu prenášať segmenty.

Session establishment I. § zariadenie vyšle po sieti žiadosť o synchronizáciu; § tým sa nadväzuje vzájomné spojenie; § druhé zariadenie pošle podobnú žiadosť o synchronizáciu; § 1 zariadenie vyšle 2. potvrdenie o tom, že spojenie odsúhlasili obe strany; § nadviazanie spojenia; § proces prenosu údajov.

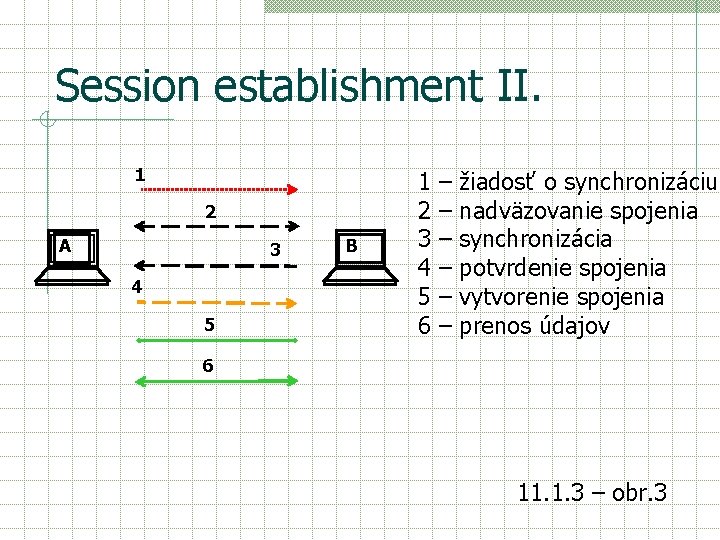

Session establishment II. 1 2 A 3 4 5 B 1 – žiadosť o synchronizáciu 2 – nadväzovanie spojenia 3 – synchronizácia 4 – potvrdenie spojenia 5 – vytvorenie spojenia 6 – prenos údajov 6 11. 1. 3 – obr. 3

Congestion § vzniká, keď jedno zo zariadení vysiela rýchlejšie segmenty ako ich dokáže spracovávať sieť; § viacero zariadení chce v určitom momente poslať správu tomu istému zariadeniu; § riešenie: n časť z posielaných datagramov môže dočasne uložiť v pamäti; § preplnenosť pamäte počítača alebo brány: n n ďalšie datagramy sa už neprijímajú; prichádzajúce datagramy sa zrušia; § riešenie pri prenose TCP: n n cieľová stanica sa prepne do stavu „nepripravený“; po uvoľnení pamäte prenos pokračuje; koniec prenosu - vysielajúce zariadenie pošle signál o jeho ukončení; cieľové zariadenie potvrdí ukončenie a ukončí spojenie.

Synchronization I. § vzájomná výmena segmentov a prenos n n n § synchronizačného riadiacieho bitu (SYN); počiatočnej postupnosti čísel (seq); potvrdenia o ich prijatí (ACK) proces prebieha v troch krokoch (three-way handshakes) n n n zariadenie A vyšle SYN s postupnosťou čísel x. Zariadenie B ho prijme. zariadenie B vyšle SYN s vlastnou postupnosťou y a s hodnotou x zvýšenou o 1, čo je vlastne ACK. zariadenie A prijme SYN, v ktorej je aj ACK od B. Prijatú postupnosť čísel y zvýši o 1 a pošle ju ako ACK zariadeniu B.

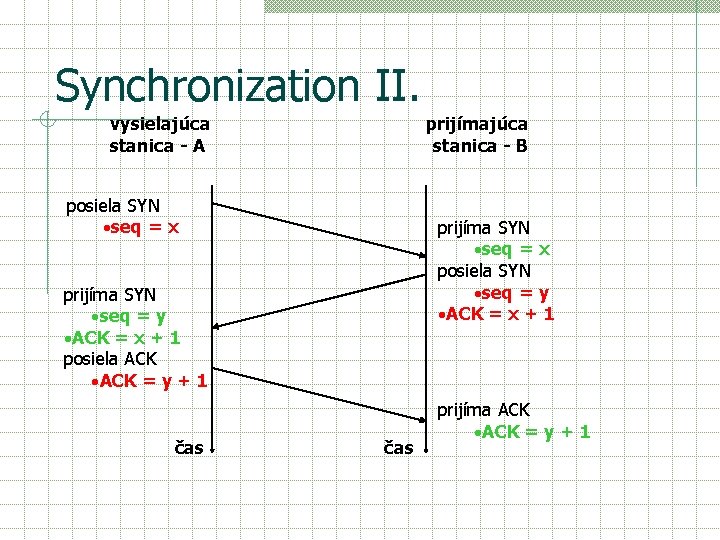

Synchronization II. vysielajúca stanica - A prijímajúca stanica - B posiela SYN ·seq = x prijíma SYN ·seq = x posiela SYN ·seq = y ·ACK = x + 1 prijíma SYN ·seq = y ·ACK = x + 1 posiela ACK ·ACK = y + 1 čas prijíma ACK ·ACK = y + 1

Windowing I. § TCP: n n n spojový protokol; úlohou je prenos datagramov v takom poradí ako boli vyslané; prijaté segmenty dokonca nesmú byť ani porušené, zničené, stratené či poslané viac krát; § riešenie: n n posielanie potvrdení o prijatí (ACK) po každom prijatom segmente; znižuje sa priepustnosť spojenia.

Windowing II. – 2. resolution § posielanie ACK až po určitej skupine prijatých segmentov; § počet ACK je daný veľkosťou okna v bajtoch (vysielajúcej § § stanici oznámi cieľová stanica); počet ACK = počet posielaných segmentov; časový interval medzi posledným prijatým segmentom a poslaním ACK - prenos ďalších údajov; TCP - potvrdenia ACK vzťahujúce sa na paket, na ktorého prijatie ešte len čaká; vysielajúce zariadenie n n n pamätá si, ktoré segmenty poslal; ošetrenie voči chybám v postupnosti; vedieť, ktoré ďalšie segmenty môže ešte poslať.

Windowing III. § § veľkosť okna je 3; vysielajúce zariadenie vyšle 3 bajty; po prijatí ACK pošle ďalšie; ak ACK nedostane: n n chyba v prenose; predpoklad zahltenia siete; zariadenie zníži rýchlosť posielania údajov; stratený paket sa opätovne pošle; § poslanie viacerých bajtov ako povoľuje veľkosť okna n n pakety, ktoré sú navyše, sa zrušia; po prijatí ACK od prijímateľa pošle ďalšie pakety.

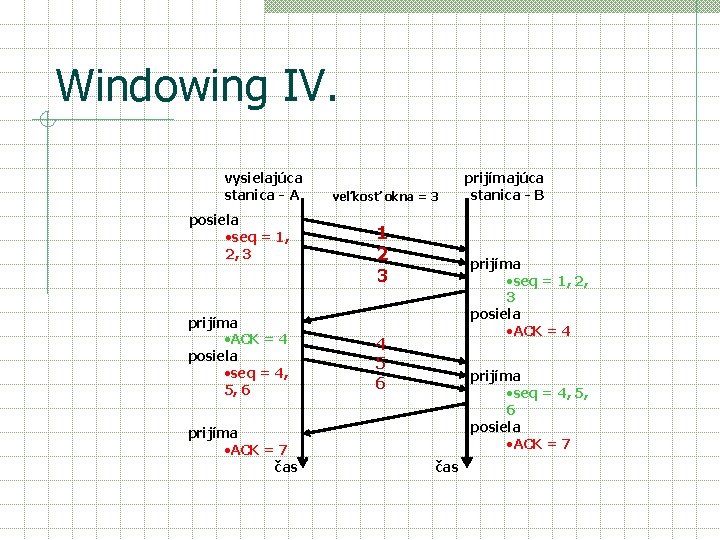

Windowing IV. vysielajúca stanica - A posiela ·seq = 1, 2, 3 prijíma ·ACK = 4 posiela ·seq = 4, 5, 6 prijíma ·ACK = 7 čas veľkosť okna = 3 1 2 3 prijímajúca stanica - B prijíma ·seq = 1, 2, 3 posiela ·ACK = 4 4 5 6 prijíma ·seq = 4, 5, 6 posiela ·ACK = 7 čas

Protocol TCP § § § § spojový; poskytuje plne duplexný prenos údajov; súčasť TCP/IP protokolu; vytvorenie spojenia pred prenosom; rozdelenie údajov na segmenty; cieľová stanica ich nanovo poskladá segmenty; nesprávne poslané segmenty – nanovo poslané protokoly využívajúce protokol TCP n n FTP HTTP SMTP Telnet

Protocol UDP § § § jednoduchý protokol ; nezáleží na bezpečnosti prenosu; neposiela správy o doručení; poskytnutie služby bez spojenia; bezpečnosť: n n n protokoly vyšších vrstiev; odhalenie chyby; opätovné zaslanie údajov. § využitie v aplikáciách bez možnosti opätovného skladania segmentov do jedného celku; § protokoly využívajúce protokol UDP n n TFTP SNMP DHCP DNS

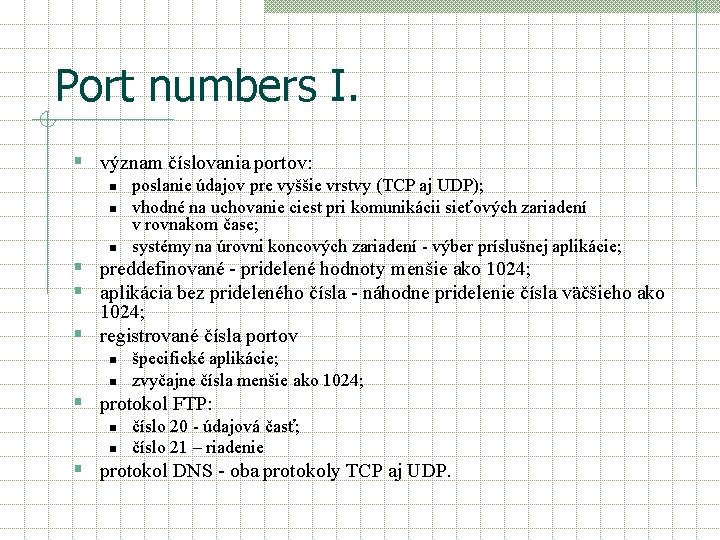

Port numbers I. § význam číslovania portov: n n n poslanie údajov pre vyššie vrstvy (TCP aj UDP); vhodné na uchovanie ciest pri komunikácii sieťových zariadení v rovnakom čase; systémy na úrovni koncových zariadení - výber príslušnej aplikácie; § preddefinované - pridelené hodnoty menšie ako 1024; § aplikácia bez prideleného čísla - náhodne pridelenie čísla väčšieho ako 1024; § registrované čísla portov n n špecifické aplikácie; zvyčajne čísla menšie ako 1024; § protokol FTP: n n číslo 20 - údajová časť; číslo 21 – riadenie § protokol DNS - oba protokoly TCP aj UDP.

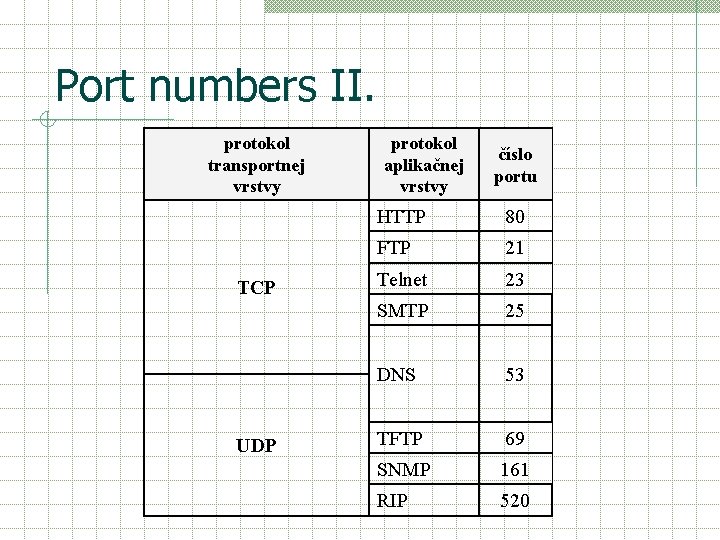

Port numbers II. protokol transportnej vrstvy TCP UDP protokol aplikačnej vrstvy číslo portu HTTP 80 FTP 21 Telnet 23 SMTP 25 DNS 53 TFTP 69 SNMP 161 RIP 520

Application Layer § úloha: n n n reprezentácia údajov; kódovanie údajov; riadenie komunikácie; § TCP/IP protokoly umožňujú: n n n prenos súborov: TFTP, NFS; e-mail: SMTP; vzdialené prihlasovanie: telnet, rlogin; správa siete: SNMP; správa mien: DNS; § routre používajú: n n n TFTP; Telnet; SNMP; DNS;

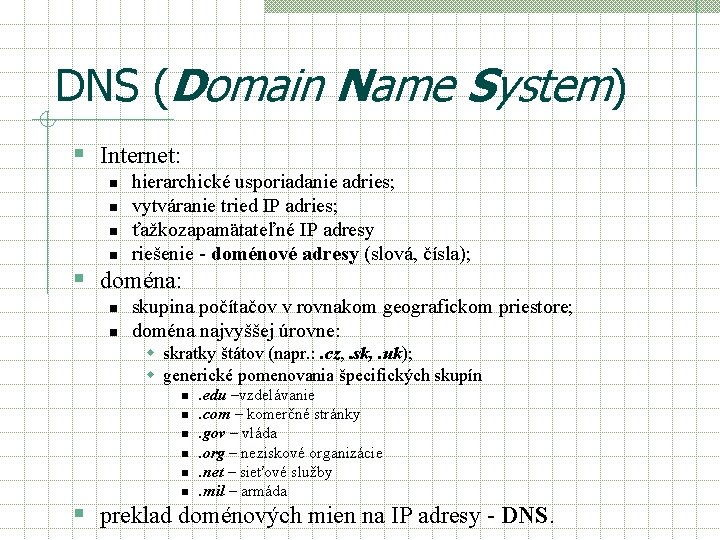

DNS (Domain Name System) § Internet: n n hierarchické usporiadanie adries; vytváranie tried IP adries; ťažkozapamätateľné IP adresy riešenie - doménové adresy (slová, čísla); § doména: n n skupina počítačov v rovnakom geografickom priestore; doména najvyššej úrovne: w skratky štátov (napr. : . cz, . sk, . uk); w generické pomenovania špecifických skupín n n n . edu –vzdelávanie. com – komerčné stránky. gov – vláda. org – neziskové organizácie. net – sieťové služby. mil – armáda § preklad doménových mien na IP adresy - DNS.

FTP (File Transfer Protocol) § prenos súborov medzi počítačmi; § kopírovanie a prenášanie súborov medzi serverom a klientom; § pred skopírovaním súborov zo servera: n overenie spojenia; § vytvorenie spojenia n po prepojení počítačov, medzi ktorými sa prenášajú kódované údaje v ASCII alebo v binárnom formáte § zrušenie prepojenia n automatické ukončenie prenosu;

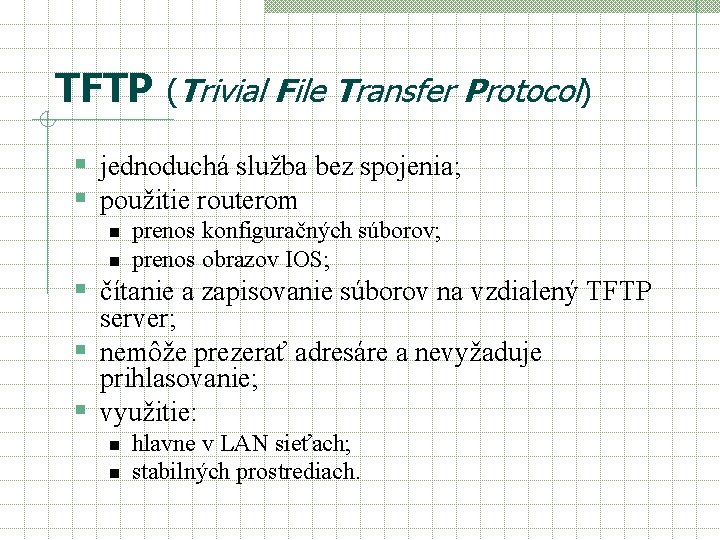

TFTP (Trivial File Transfer Protocol) § jednoduchá služba bez spojenia; § použitie routerom n n prenos konfiguračných súborov; prenos obrazov IOS; § čítanie a zapisovanie súborov na vzdialený TFTP server; § nemôže prezerať adresáre a nevyžaduje prihlasovanie; § využitie: n n hlavne v LAN sieťach; stabilných prostrediach.

HTTP (Hyper. Text Transfer Protocol) § na prenos dokumentov po sieti; § na prenos HTML (Hyper. Text Markup Language) stránok a iných typov súborov; § HTML n jazyk, v ktorom sú stránky napísané; § prehliadač stránok (browser) n n na zobrazenie web stránok; aplikácia typu klient-server; napr. : Mozilla Firefox, Nescape Navigator, Internet Explorer, Opera; zobrazenie filmov alebo animácií - plug-in aplikácia

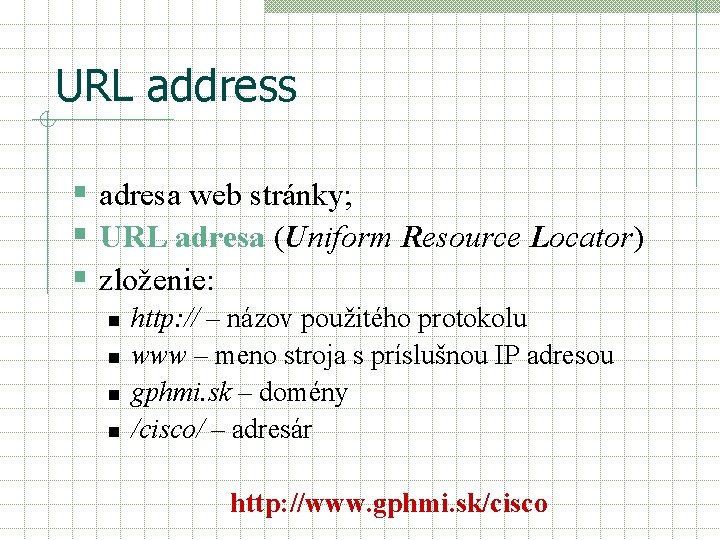

URL address § adresa web stránky; § URL adresa (Uniform Resource Locator) § zloženie: n n http: // – názov použitého protokolu www – meno stroja s príslušnou IP adresou gphmi. sk – domény /cisco/ – adresár http: //www. gphmi. sk/cisco

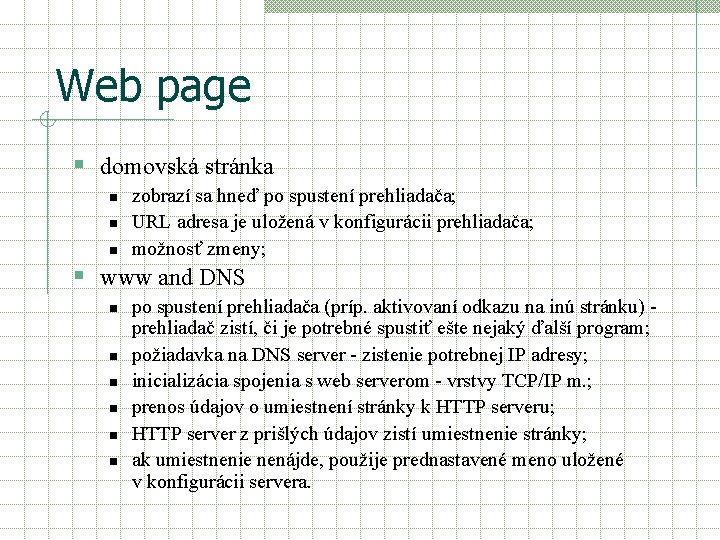

Web page § domovská stránka n n n zobrazí sa hneď po spustení prehliadača; URL adresa je uložená v konfigurácii prehliadača; možnosť zmeny; § www and DNS n n n po spustení prehliadača (príp. aktivovaní odkazu na inú stránku) - prehliadač zistí, či je potrebné spustiť ešte nejaký ďalší program; požiadavka na DNS server - zistenie potrebnej IP adresy; inicializácia spojenia s web serverom - vrstvy TCP/IP m. ; prenos údajov o umiestnení stránky k HTTP serveru; HTTP server z prišlých údajov zistí umiestnenie stránky; ak umiestnenie nenájde, použije prednastavené meno uložené v konfigurácii servera.

SMTP (Simple Mail Transfer Protocol) § § § posielanie elektronických poštových správ; servery so službou e-mail; posielanie správ vo formáte ASCII (použitie TCP); správa ostáva na serveri dovtedy, kým si ju klient nestiahne. stiahnutie e-mailu z poštového servera: n n program s priamym prístupom na mail server; rôzne protokoly (POP 3 a IMAP 4); § TCP - prenos správ; § POP 3 a IMAP 4 - sťahovanie pošty; § SMTP – posielanie správy.

Send e-mail SO SP POP 3 SMTP POP 3 SO SP SP – poštový server pre prichádzajúcu poštu SO – poštový server pre odchádzajúcu poštu konfigurácia poštového klienta: • overenie prístupnosti portov s SMTP (25) a POP 3 (110); • príkaz telnet 10. 2. 191. 5 25

SNMP (Simple Network Management Protocol) § využíva UDP; § výmena riadiacich informácii medzi sieťovými zariadeniami; § riešenie problémov v sieti; § model manažmentu (riadenia): n n n manažovateľné zariadenie; systém sieťového manažmentu (Network Management System, NMS) ; agent;

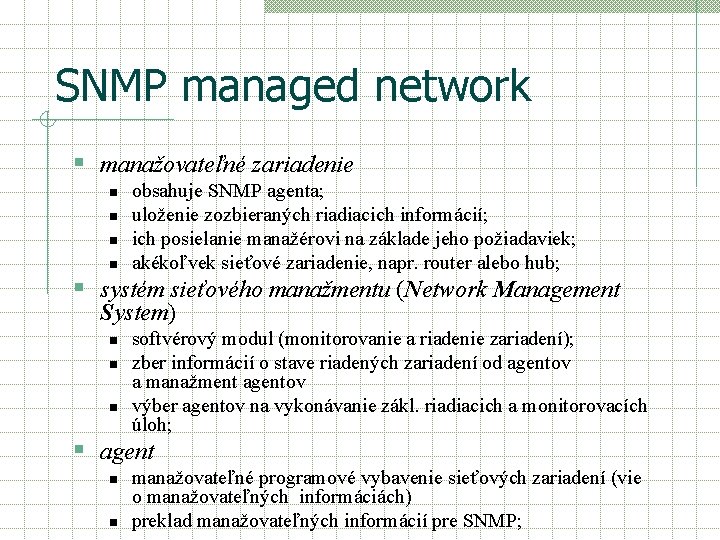

SNMP managed network § manažovateľné zariadenie n n obsahuje SNMP agenta; uloženie zozbieraných riadiacich informácií; ich posielanie manažérovi na základe jeho požiadaviek; akékoľvek sieťové zariadenie, napr. router alebo hub; § systém sieťového manažmentu (Network Management System) n n n softvérový modul (monitorovanie a riadenie zariadení); zber informácií o stave riadených zariadení od agentov a manažment agentov výber agentov na vykonávanie zákl. riadiacich a monitorovacích úloh; § agent n n manažovateľné programové vybavenie sieťových zariadení (vie o manažovateľných informáciách) preklad manažovateľných informácií pre SNMP;

Telnet § § vzdialené prihlásenie na počítač a práca na ňom; klient - lokálny hostiteľ; server - vzdialený hostiteľ (je tam aj daemon) pripojenie: n n meno vzdialeného hostiteľa (IP alebo doménová adresa); typ terminálu. sieť
