MODUL 1 SISTEM MANAJEMEM JEMBATAN Diklat Pemeriksaan Jembatan

MODUL 1 SISTEM MANAJEMEM JEMBATAN Diklat Pemeriksaan Jembatan Modul Sistem Manajemen Jembatan 1

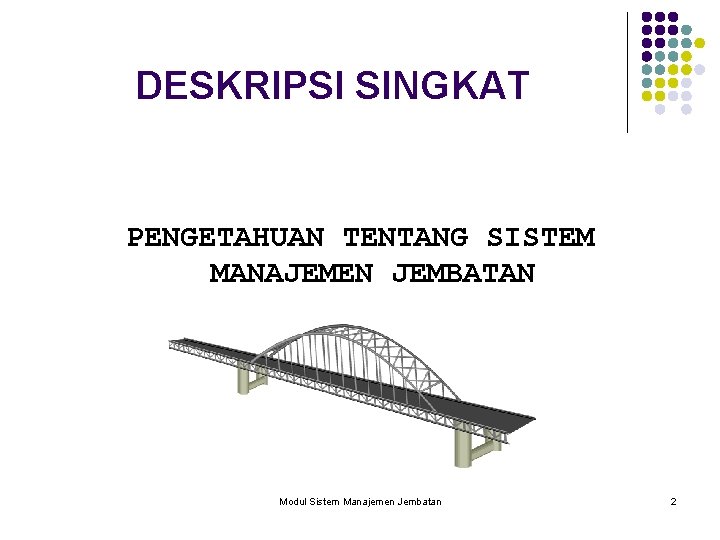

DESKRIPSI SINGKAT PENGETAHUAN TENTANG SISTEM MANAJEMEN JEMBATAN Modul Sistem Manajemen Jembatan 2

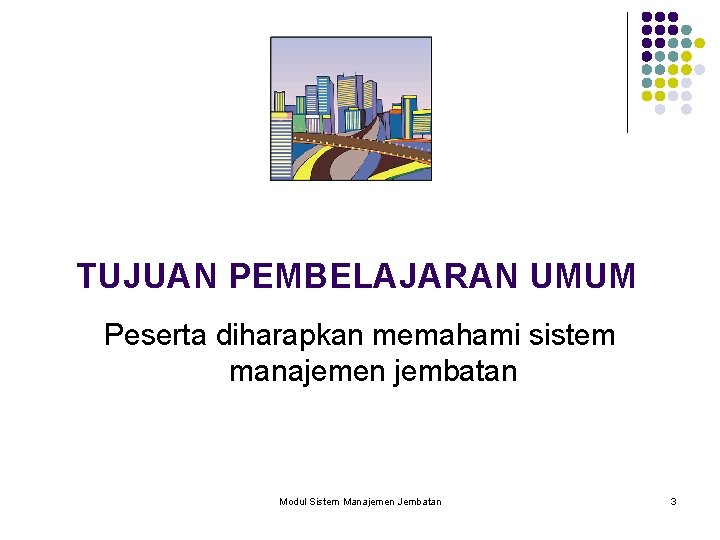

TUJUAN PEMBELAJARAN UMUM Peserta diharapkan memahami sistem manajemen jembatan Modul Sistem Manajemen Jembatan 3

Tujuan pembelajaran Khusus Peserta diharapkan mampu: l Menjelaskan pengertian manajemen jembatan l Menjelaskan fungsi laporan l Menjelaskan pengertian proses skrining dan penanganan jembatan Modul Sistem Manajemen Jembatan 4

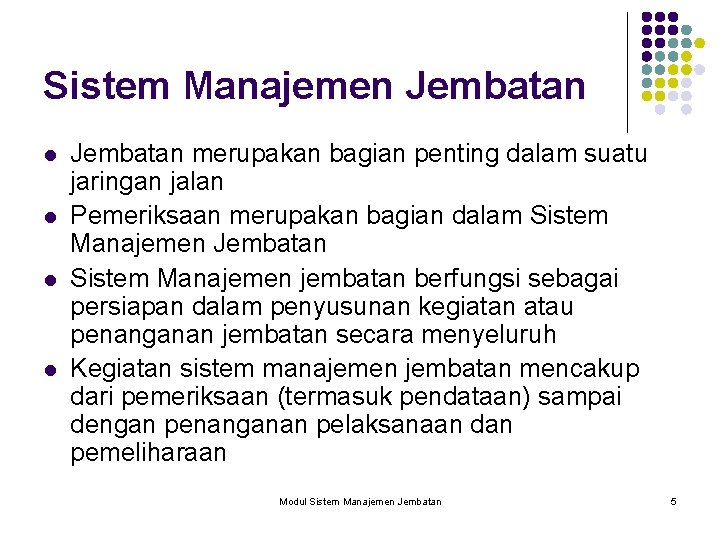

Sistem Manajemen Jembatan l l Jembatan merupakan bagian penting dalam suatu jaringan jalan Pemeriksaan merupakan bagian dalam Sistem Manajemen Jembatan Sistem Manajemen jembatan berfungsi sebagai persiapan dalam penyusunan kegiatan atau penanganan jembatan secara menyeluruh Kegiatan sistem manajemen jembatan mencakup dari pemeriksaan (termasuk pendataan) sampai dengan penanganan pelaksanaan dan pemeliharaan Modul Sistem Manajemen Jembatan 5

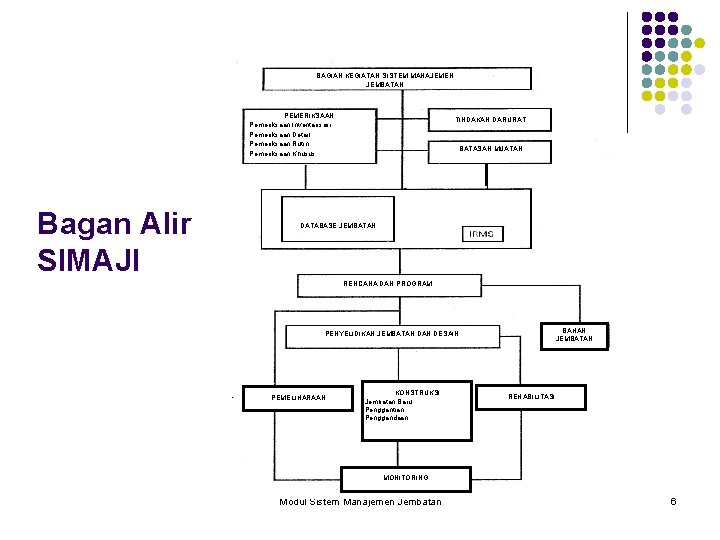

BAGIAN KEGIATAN SISTEM MANAJEMEN JEMBATAN PEMERIKSAAN Pemeriksaan Inventarisasi Pemeriksaan Detail Pemeriksaan Rutin Pemeriksaan Khusus Bagan Alir SIMAJI TINDAKAN DARURAT BATASAN MUATAN DATABASE JEMBATAN RENCANA DAN PROGRAM BAHAN JEMBATAN PENYELIDIKAN JEMBATAN DESAIN PEMELIHARAAN KONSTRUKSI Jembatan Baru Penggantian Penggandaan REHABILITASI MONITORING Modul Sistem Manajemen Jembatan 6

Modul Sistem Manajemen Jembatan 7

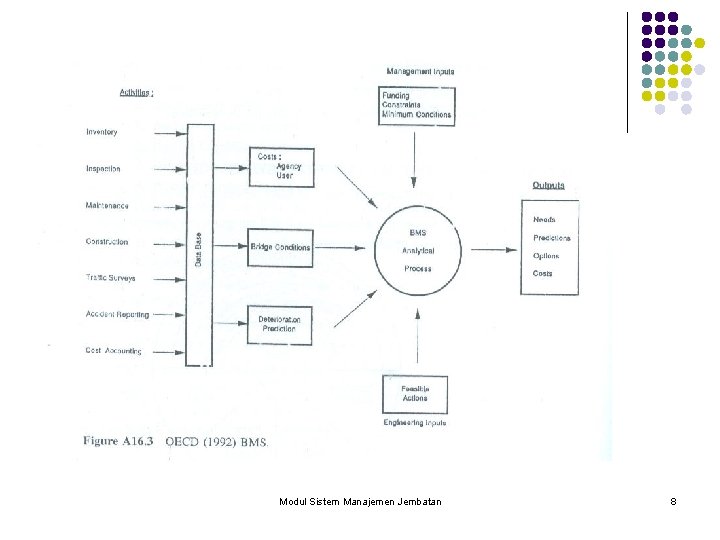

Modul Sistem Manajemen Jembatan 8

Modul Sistem Manajemen Jembatan 9

Sistem Informasi Manajemen Jembatan l Berupa database yang menunjang pelaksanaan manajemen jembatan yang berisi tentang informasi jembatan l Proses dalam database tersebut juga berfungsi untuk: l Memasukkan dan mengambil data pemeriksaan jembatan l Menyiapkan laporan standar jembatan l Memeriksa database dan megambil dalam kombinasi informasi l Skrining dan ranking serta menyiapkan laporan untuk program penanganan jembatan l Menyiapkan program penanganan jembatan l Analisa kasus untuk menentukan strategi penanganan jembatan Modul Sistem Manajemen Jembatan 10

Pelaporan dan Data l Cara pelaporan l l l Merupakan hasil pengumpulan data pemeriksaan jembatan dari lapangan Dilengkapi dengan foto-foto untuk klarifikasi dan verifikasi data Mengikuti prosedur dan formulir yang standar Setelah diverifikasi, hasil laporan dimasukkan kedalam database program komputer Formulir yang datanya telah di input ke komputer disimpan dalam file yang tersistematis Modul Sistem Manajemen Jembatan 11

Pelaporan dan Data l Penyimpanan data l Data dimasukkan dalam program sistem informasi manajemen jembatan untuk dilakukan pengolahan data l Data file yang dimasukkan lengkap Foto jembatan juga harus discan atau dicopy kedalam database l l Penyimpanan data sesuai dengan nomor identitas jembatan Modul Sistem Manajemen Jembatan 12

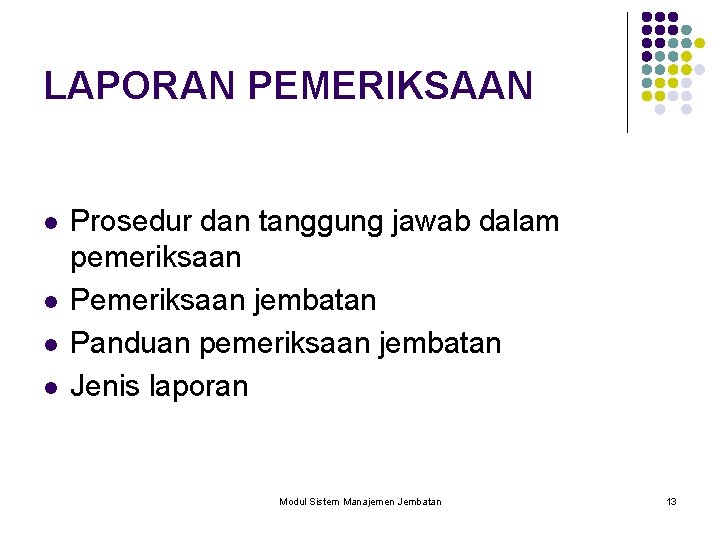

LAPORAN PEMERIKSAAN l l Prosedur dan tanggung jawab dalam pemeriksaan Pemeriksaan jembatan Panduan pemeriksaan jembatan Jenis laporan Modul Sistem Manajemen Jembatan 13

Prosedur dan Tanggung Jawab dalam Pemeriksaan l Berdasarkan hasil pemeriksaan lapangan yang terakhir untuk pemutakhiran data l Pemeriksa bertanggung jawab atas hasil lapangan yang di input ke dalam database l Program penanganan jembatan akan dilaksanakan berdasarkan data hasil input terakhir Modul Sistem Manajemen Jembatan 14

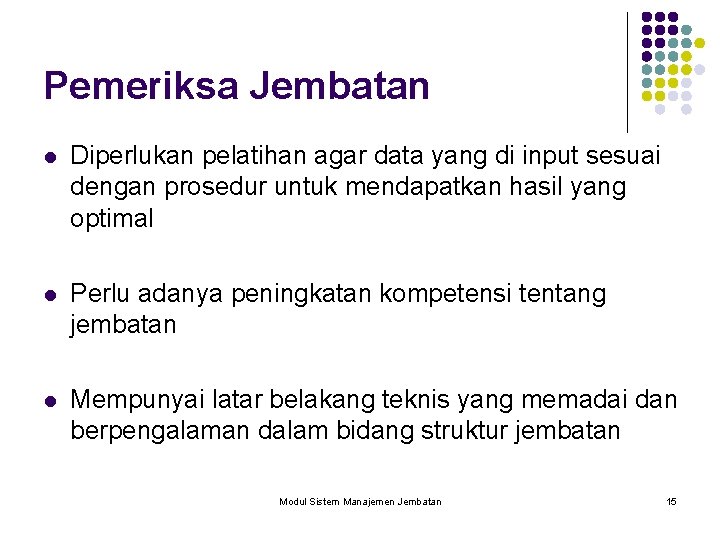

Pemeriksa Jembatan l Diperlukan pelatihan agar data yang di input sesuai dengan prosedur untuk mendapatkan hasil yang optimal l Perlu adanya peningkatan kompetensi tentang jembatan l Mempunyai latar belakang teknis yang memadai dan berpengalaman dalam bidang struktur jembatan Modul Sistem Manajemen Jembatan 15

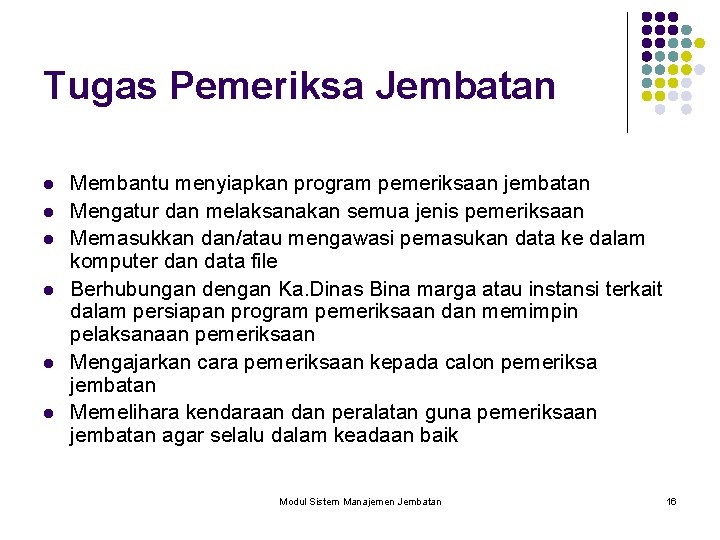

Tugas Pemeriksa Jembatan l l l Membantu menyiapkan program pemeriksaan jembatan Mengatur dan melaksanakan semua jenis pemeriksaan Memasukkan dan/atau mengawasi pemasukan data ke dalam komputer dan data file Berhubungan dengan Ka. Dinas Bina marga atau instansi terkait dalam persiapan program pemeriksaan dan memimpin pelaksanaan pemeriksaan Mengajarkan cara pemeriksaan kepada calon pemeriksa jembatan Memelihara kendaraan dan peralatan guna pemeriksaan jembatan agar selalu dalam keadaan baik Modul Sistem Manajemen Jembatan 16

Panduan Pemeriksaan Jembatan l l l Panduan untuk diikuti agar pemeriksaan jembatan mendapatkan hasil yang optimal Berisi tentang prosedur pelaksanaan pemeriksaa jembatan Informasi tentang jenis elemen dan kerusakan jembatan Menjelaskan tentang prosedur untuk setiap jenis pemeriksaan Terdapat formulir dan panduan praktis pelaksanaan pemeriksaan lapangan Modul Sistem Manajemen Jembatan 17

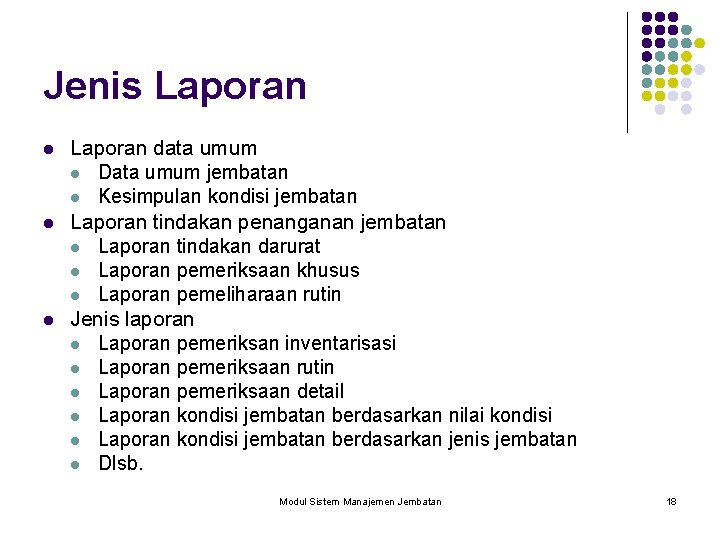

Jenis Laporan l l l Laporan data umum l Data umum jembatan l Kesimpulan kondisi jembatan Laporan tindakan penanganan jembatan l Laporan tindakan darurat l Laporan pemeriksaan khusus l Laporan pemeliharaan rutin Jenis laporan l Laporan pemeriksan inventarisasi l Laporan pemeriksaan rutin l Laporan pemeriksaan detail l Laporan kondisi jembatan berdasarkan nilai kondisi l Laporan kondisi jembatan berdasarkan jenis jembatan l Dlsb. Modul Sistem Manajemen Jembatan 18

Skrining dan Ranking Jembatan l Proses skrining l l Proses program dalam sistem informasi manajemen jembatan Rekomendasi penanganan jembatan Identifikasi nilai kondisi jembatan untuk proses secara ekonomi dan kebijakan dalam penanganan jembatan Membantu pengambilan keputusan dalam penanganan jembatan Modul Sistem Manajemen Jembatan 19

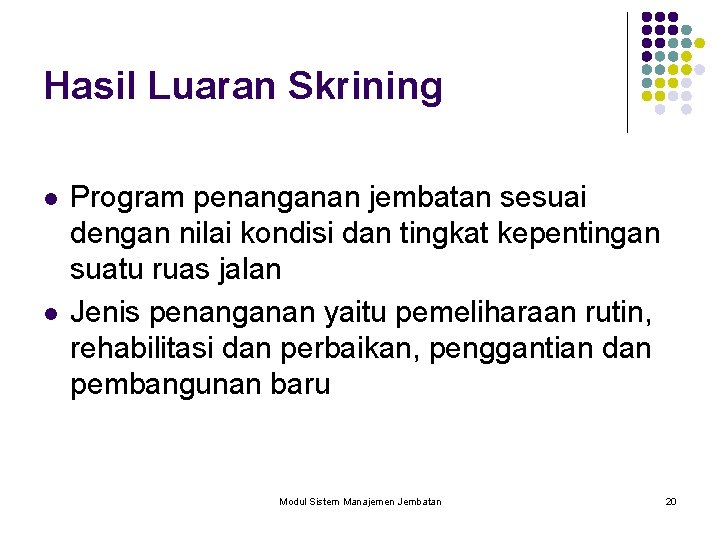

Hasil Luaran Skrining l l Program penanganan jembatan sesuai dengan nilai kondisi dan tingkat kepentingan suatu ruas jalan Jenis penanganan yaitu pemeliharaan rutin, rehabilitasi dan perbaikan, penggantian dan pembangunan baru Modul Sistem Manajemen Jembatan 20

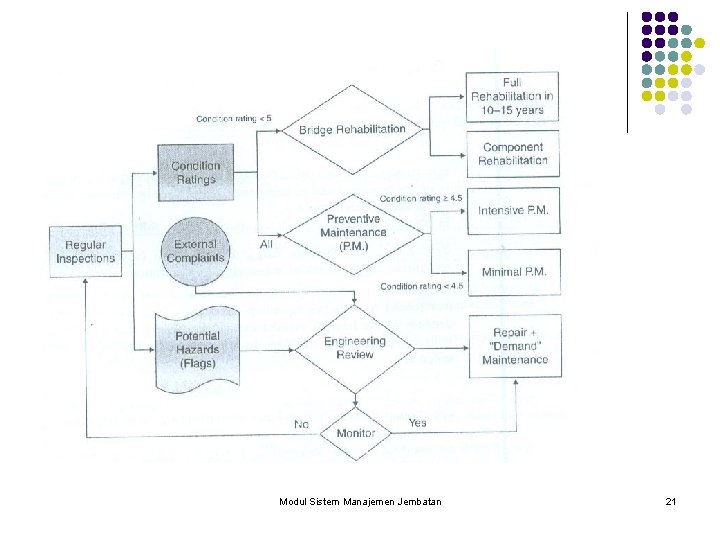

Modul Sistem Manajemen Jembatan 21

Tujuan Spesifik Pemeriksaan Jembatan l l l l Memeriksa keamanan jembatan pada saat layan Menjaga terhadap ditutupnya jembatan Mencatat kondisi jembatan pada saat tertentu Menyediakan data bagi rencana dan program Memeriksa pengaruh terhadap beban kendaraan dan jumlah kendaraan Memantau keadaan jembatan secara jangka panjang Menyediakan informasi mengenai dasar pembebanan jembatan Modul Sistem Manajemen Jembatan 22

Modul Sistem Manajemen Jembatan 23

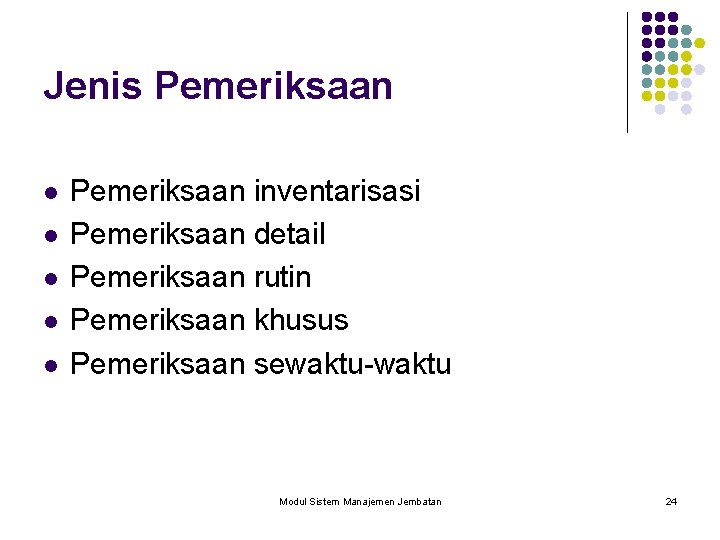

Jenis Pemeriksaan l l l Pemeriksaan inventarisasi Pemeriksaan detail Pemeriksaan rutin Pemeriksaan khusus Pemeriksaan sewaktu-waktu Modul Sistem Manajemen Jembatan 24

Modul Sistem Manajemen Jembatan 25
