Modicon Schneider Electric M 221 M 241 M

Modicon Schneider Electric M 221 M 241 M 251 1

Retos… ● Incrementar la productividad ● Optimizar costes ● Simplificar la integración y el mantenimiento ● Mejorar la eficiencia ● Reducir el tiempos de desarrollo Schneider Electric 2

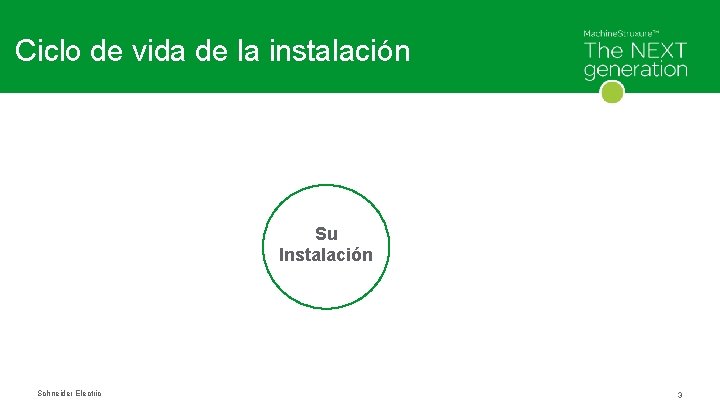

Ciclo de vida de la instalación Su Instalación Schneider Electric 3

Escalabilidad en arquitecturas Rendimiento So. Machine como único software de programación Controlador Modicon M 241 Controlador Modicon M 251 Complejidad de las aplicaciones M 221 Schneider Electric Complejidad 4

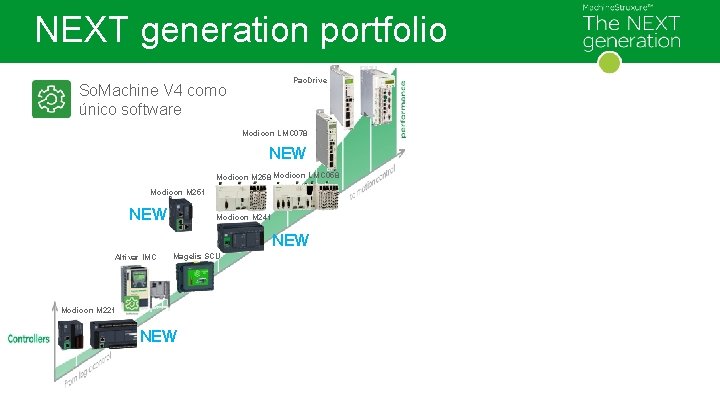

NEXT generation portfolio Pac. Drive So. Machine V 4 como único software Modicon LMC 078 NEW Modicon M 258 Modicon LMC 058 Modicon M 251 NEW Modicon M 241 NEW Altivar IMC Magelis SCU Modicon M 221 NEW Schneider Electric 5

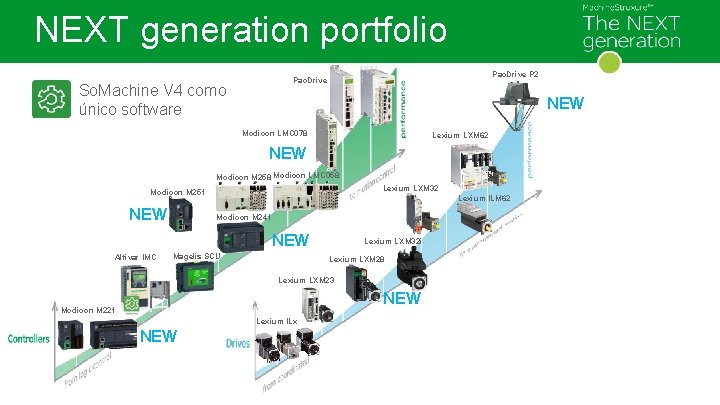

NEXT generation portfolio Pac. Drive P 2 Pac. Drive So. Machine V 4 como único software NEW Modicon LMC 078 Lexium LXM 62 NEW Modicon M 258 Modicon LMC 058 Lexium LXM 32 Modicon M 251 NEW Lexium ILM 62 Modicon M 241 NEW Altivar IMC Magelis SCU Lexium LXM 32 i Lexium LXM 28 Lexium LXM 23 NEW Modicon M 221 Lexium ILx NEW Schneider Electric 6

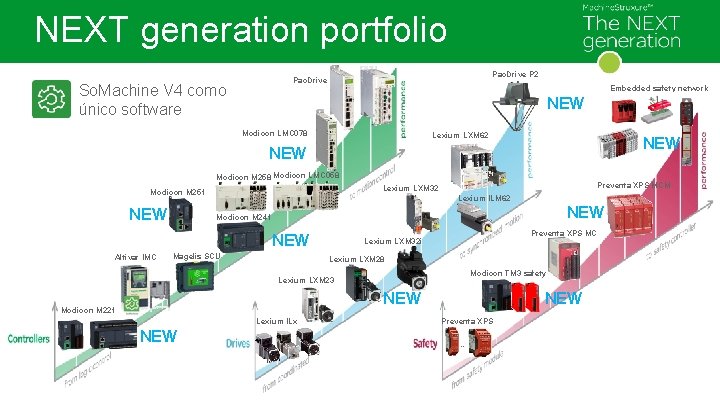

NEXT generation portfolio Pac. Drive P 2 Pac. Drive So. Machine V 4 como único software Embedded safety network NEW Modicon LMC 078 Lexium LXM 62 NEW Modicon M 258 Modicon LMC 058 NEW Lexium ILM 62 NEW Modicon M 241 NEW Altivar IMC Preventa XPS MCM Lexium LXM 32 Modicon M 251 Magelis SCU Preventa XPS MC Lexium LXM 32 i Lexium LXM 28 Modicon TM 3 safety Lexium LXM 23 NEW Modicon M 221 Lexium ILx NEW Schneider Electric NEW Preventa XPS … 7

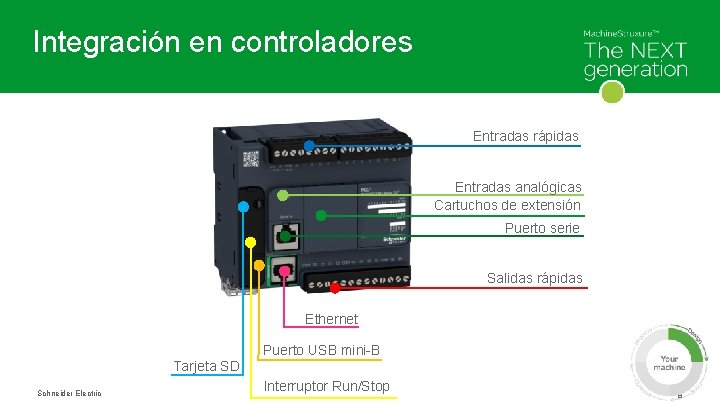

Integración en controladores Entradas rápidas Entradas analógicas Cartuchos de extensión Puerto serie Salidas rápidas Ethernet Puerto USB mini-B Tarjeta SD Schneider Electric Interruptor Run/Stop 8

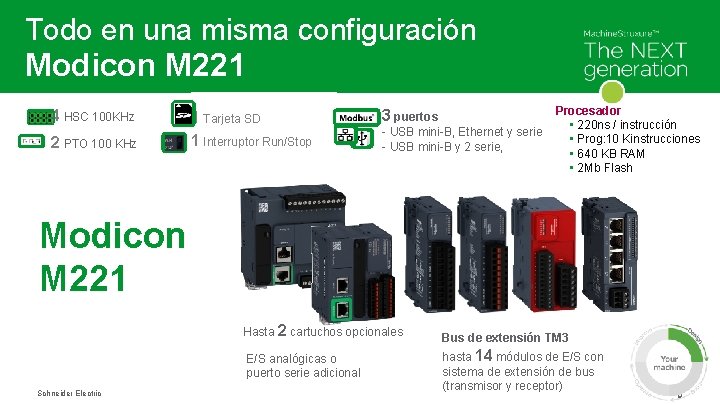

Todo en una misma configuración Modicon M 221 4 HSC 100 KHz 2 PTO 100 KHz 1 Tarjeta SD 1 Interruptor Run/Stop 3 puertos - USB mini-B, Ethernet y serie - USB mini-B y 2 serie, Procesador • 220 ns / instrucción • Prog: 10 Kinstrucciones • 640 KB RAM • 2 Mb Flash Modicon M 221 Hasta 2 cartuchos opcionales E/S analógicas o puerto serie adicional Schneider Electric Bus de extensión TM 3 hasta 14 módulos de E/S con sistema de extensión de bus (transmisor y receptor) 9

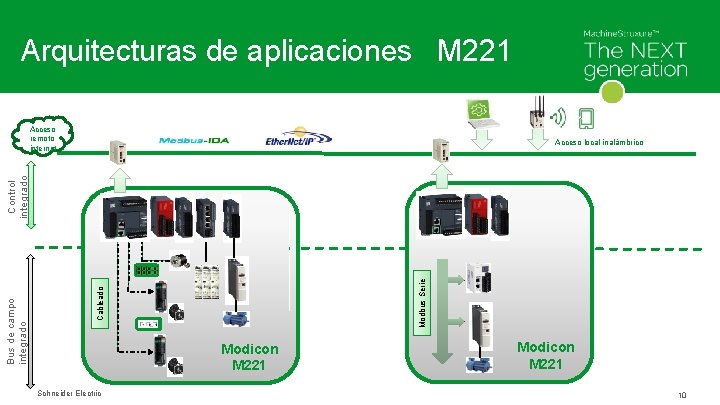

Arquitecturas de aplicaciones M 221 Acceso remoto internet Modbus Serie Cableado Bus de campo integrado Control integrado Acceso local inalámbrico Modicon M 221 Schneider Electric Modicon M 221 10

Todo en una misma configuración Modicon M 241 8 HSC 200 KHz 2 PTO 100 KHz 1 Tarjeta SD 1 Interruptor Run/Stop Bus de comunicación TM 4 Hasta 3 módulos de comunicación Schneider Electric CPU de Alto Rendimiento 5 puertos Ethernet, CANopen maestro, USB mini-B y 2 serie Hasta 2 cartuchos opcionales • Procesador doble núcleo • 22 ns / instrucción • 64 Mb RAM • 128 Mb Flash Bus de extensión TM 3 Hasta 14 módulos de E/S con sistema de extensión de bus (transmisor y receptor) 11

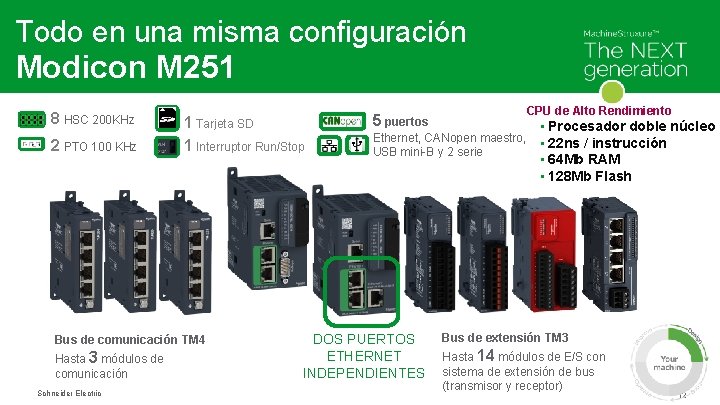

Todo en una misma configuración Modicon M 251 8 HSC 200 KHz 2 PTO 100 KHz 1 Tarjeta SD 1 Interruptor Run/Stop Bus de comunicación TM 4 Hasta 3 módulos de comunicación Schneider Electric CPU de Alto Rendimiento 5 puertos Ethernet, CANopen maestro, USB mini-B y 2 serie DOS PUERTOS ETHERNET INDEPENDIENTES • Procesador doble núcleo • 22 ns / instrucción • 64 Mb RAM • 128 Mb Flash Bus de extensión TM 3 Hasta 14 módulos de E/S con sistema de extensión de bus (transmisor y receptor) 12

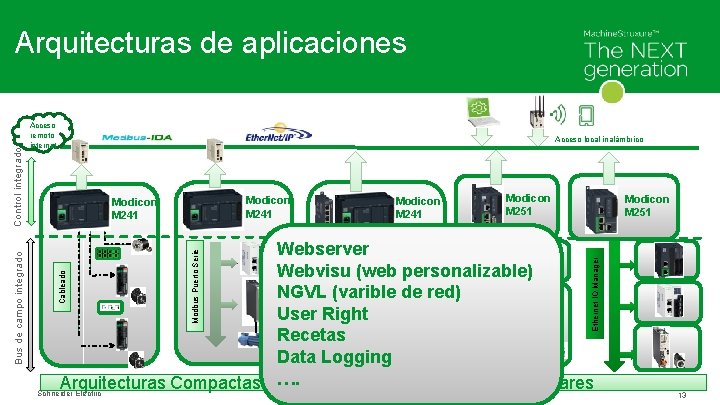

Arquitecturas Acceso remoto internet Acceso local inalámbrico Modicon M 241 Modicon M 251 Ethernet IO Manager CANopen Modbus Puerto Serie Webserver Webvisu (web personalizable) NGVL (varible de red) User Right Recetas Data Logging Arquitecturas Compactas …. Arquitecturas Modulares Schneider Electric Cableado Bus de campo integrado Control integrado Arquitecturas de aplicaciones 13

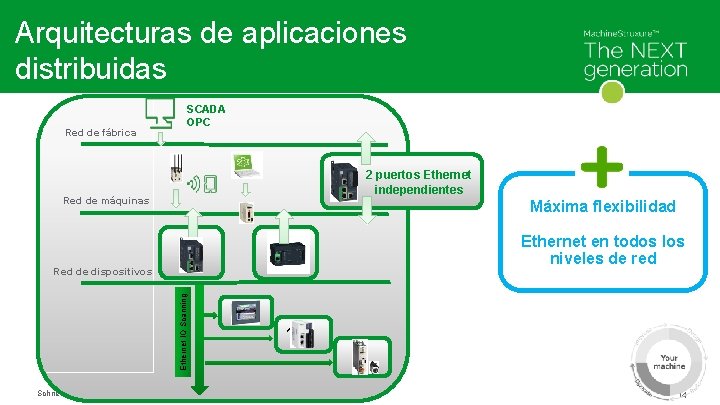

Flexible anddescalable performance Arquitecturas aplicaciones distribuidas Red de fábrica SCADA OPC 2 puertos Ethernet independientes Red de máquinas Máxima flexibilidad Ethernet en todos los niveles de red Ethernet IO Scanning Red de dispositivos Schneider Electric 10 14

Oferta Gama de controladores Modicon M 221 compacto 1 Puerto serie + 1 Ethernet 16 E/S 24 E/S 40 E/S Modicon M 241 15 controladores 24 E/S y 2 Puertos serie 1 Ethernet 40 E/S Modicon M 251 2 controladores 1 Switch Ethernet 1 Ethernet I/O Scanner 1 CANOpen 1 Puerto serie 1 CANopen 1 Puerto serie Tamaño controladores = 150 (24 E/S)/190 (40 E/S) x 90 x 95 mm Modicon M 221 modular 2 Puertos serie o 1 Puerto serie + 1 Ethernet 16 E/S Schneider Electric Tamaño controladores = 54 x 90 mm 32 E/S 15

Arquitecturas preconfiguradas TVDA y bloques de aplicación Esquemas eléctricos Schneider Electric Programa Aplicación HMI Bloques de función de aplicación 16

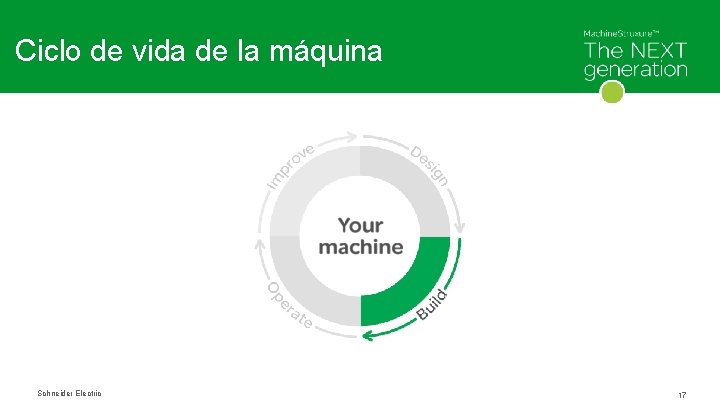

Ciclo de vida de la máquina Schneider Electric 17

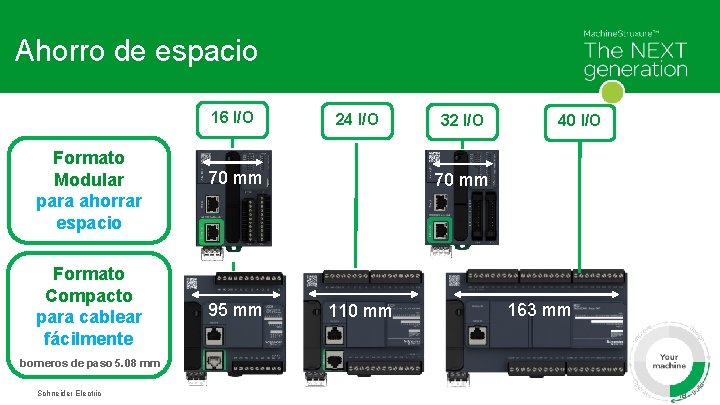

Ahorro de espacio 16 I/O Formato Modular para ahorrar espacio Formato Compacto para cablear fácilmente 24 I/O 70 mm 95 mm 32 I/O 40 I/O 70 mm 110 mm 163 mm borneros de paso 5. 08 mm Schneider Electric 18

Facilidad de cableado TM 3 digitales: 17 módulos TM 3 arrancadores motor 8/16/24/32 canales ● Ahorro de instalación: cableado rápido y fácil TM 3 analógicos: 9 módulos TM 3 seguridad: 4 módulos ● Simplicidad: un único sistema de módulos de extensión de E/S 2/4/6/8 canales de 12 y 16 bits Schneider Electric 19

Módulos de expansión Modicon TM 3 Schneider Electric 20

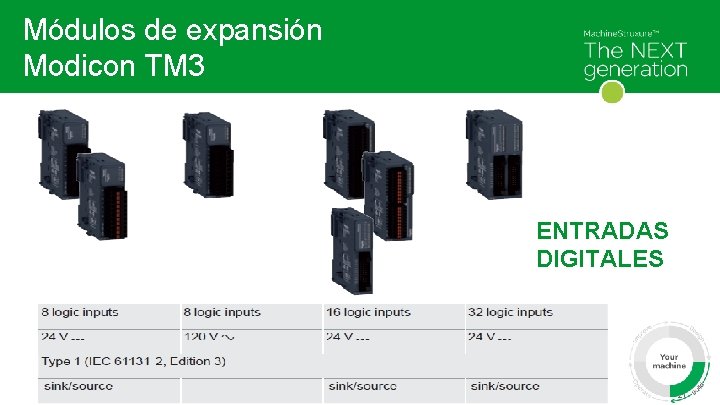

Módulos de expansión Modicon TM 3 ENTRADAS DIGITALES Schneider Electric 21

Módulos de expansión Modicon TM 3 SALIDAS DIGITALES Schneider Electric 22

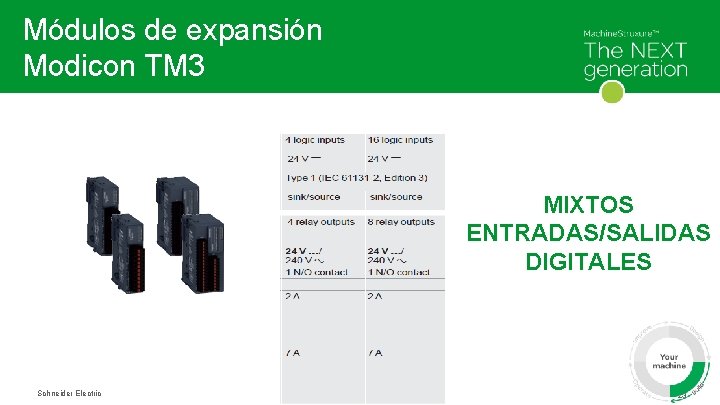

Módulos de expansión Modicon TM 3 MIXTOS ENTRADAS/SALIDAS DIGITALES Schneider Electric 23

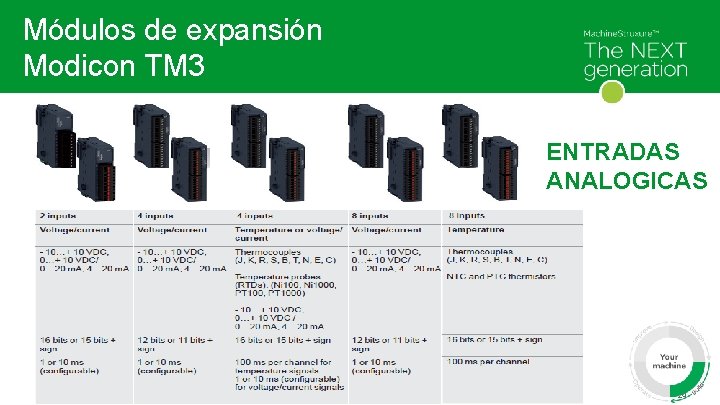

Módulos de expansión Modicon TM 3 ENTRADAS ANALOGICAS Schneider Electric 24

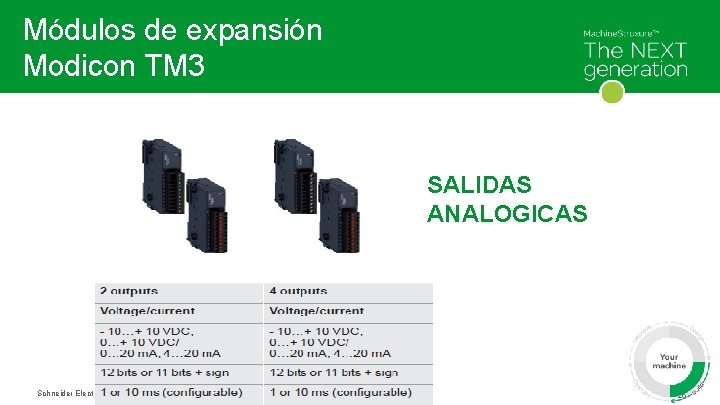

Módulos de expansión Modicon TM 3 SALIDAS ANALOGICAS Schneider Electric 25

Módulos de expansión Modicon TM 3 MIXTOS ENTRADAS/SALIDAS ANALOGICAS Schneider Electric 26

Módulos conexión precableada para arrancadores electromecánicos Cable RJ 45 ● Ahorro de instalación: cableado rápido y fácil ● Ahorro de espacio Schneider Electric 27

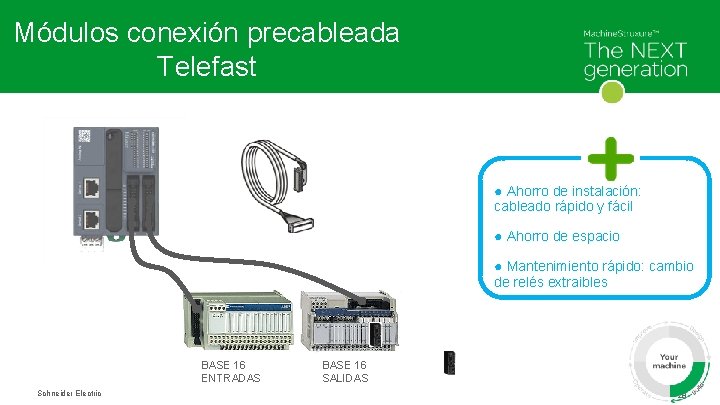

Módulos conexión precableada Telefast ● Ahorro de instalación: cableado rápido y fácil ● Ahorro de espacio ● Mantenimiento rápido: cambio de relés extraibles BASE 16 ENTRADAS Schneider Electric BASE 16 SALIDAS 28

Sistema de extensión de bus remoto con módulos transmisor y receptor Hasta 7 módulos E/S Schneider Electric Hasta 14 módules E/S 29

Sistema de extensión de bus remoto 5 m Schneider Electric 30

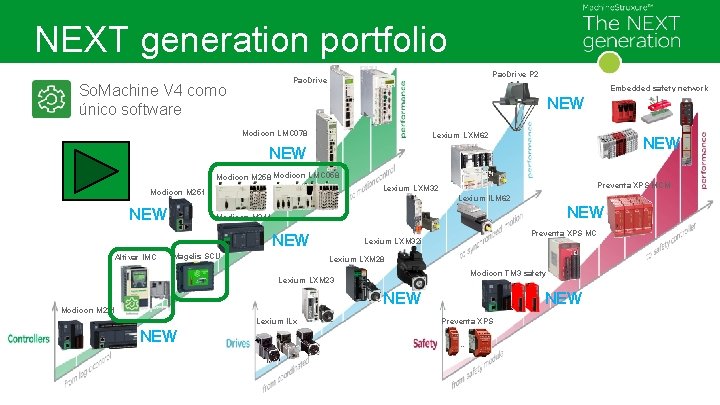

NEXT generation portfolio Pac. Drive P 2 Pac. Drive So. Machine V 4 como único software Embedded safety network NEW Modicon LMC 078 Lexium LXM 62 NEW Modicon M 258 Modicon LMC 058 NEW Lexium ILM 62 NEW Modicon M 241 NEW Altivar IMC Preventa XPS MCM Lexium LXM 32 Modicon M 251 Magelis SCU Preventa XPS MC Lexium LXM 32 i Lexium LXM 28 Modicon TM 3 safety Lexium LXM 23 NEW Modicon M 221 Lexium ILx NEW Schneider Electric NEW Preventa XPS … 32

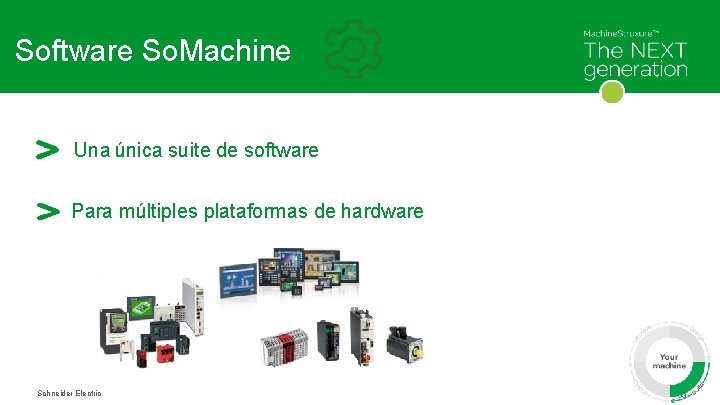

Software So. Machine Una única suite de software Para múltiples plataformas de hardware Schneider Electric 33

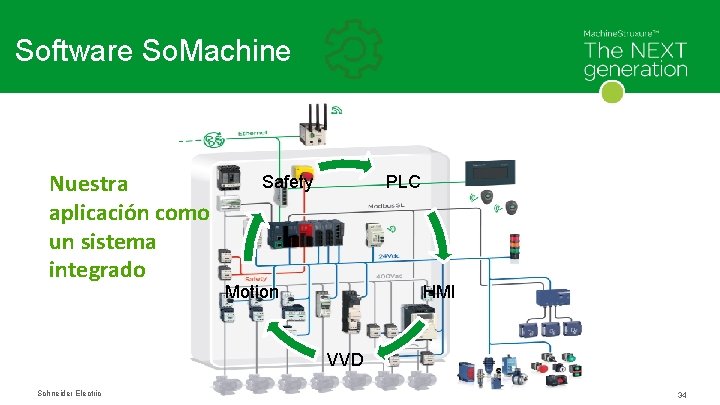

Software So. Machine Nuestra aplicación como un sistema integrado Safety PLC Motion HMI VVD Schneider Electric 34

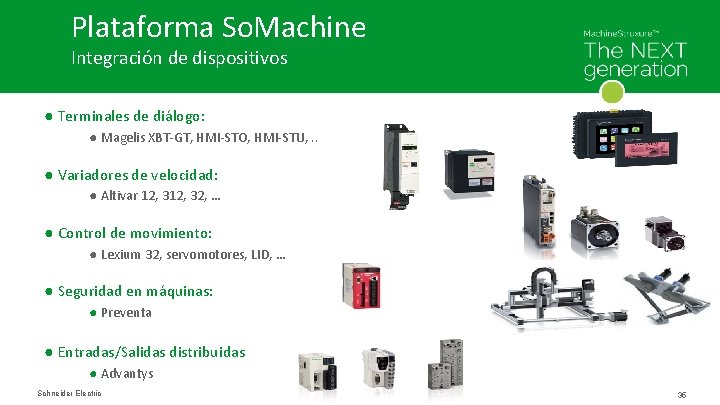

Plataforma So. Machine Integración de dispositivos ● Terminales de diálogo: ● Magelis XBT-GT, HMI-STO, HMI-STU, . . ● Variadores de velocidad: ● Altivar 12, 32, … ● Control de movimiento: ● Lexium 32, servomotores, LID, … ● Seguridad en máquinas: ● Preventa ● Entradas/Salidas distribuidas ● Advantys Schneider Electric 35

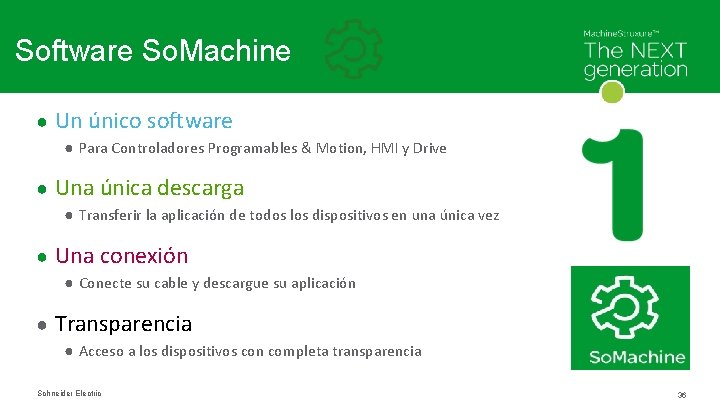

So. Machine Software So. Machine ● Un único software ● Para Controladores Programables & Motion, HMI y Drive ● Una única descarga ● Transferir la aplicación de todos los dispositivos en una única vez ● Una conexión ● Conecte su cable y descargue su aplicación ● Transparencia ● Acceso a los dispositivos con completa transparencia Schneider Electric 36

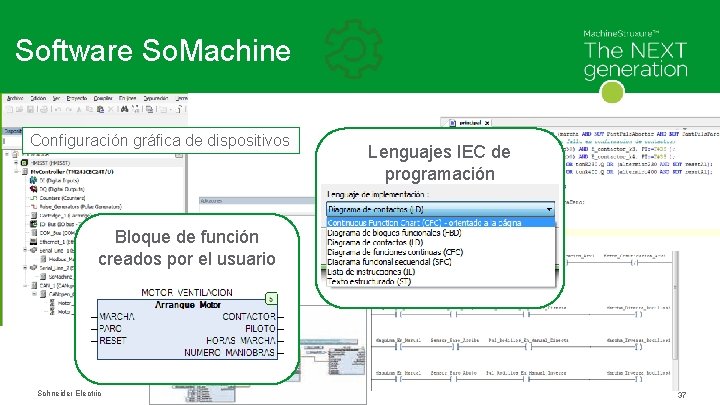

So. Machine Software So. Machine Configuración gráfica de dispositivos Lenguajes IEC de programación Bloque de función creados por el usuario Schneider Electric 37

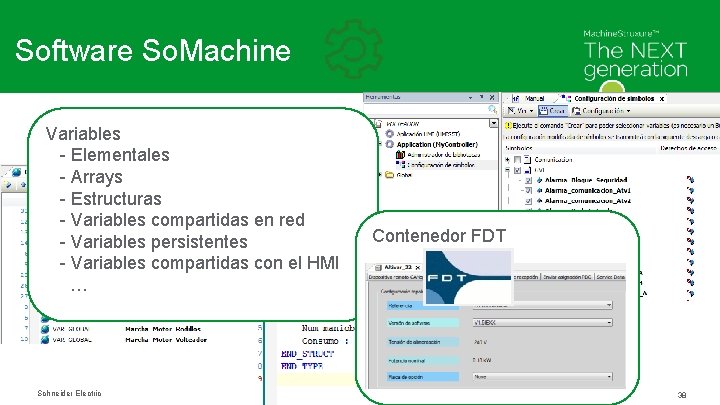

So. Machine Software So. Machine Variables - Elementales - Arrays - Estructuras - Variables compartidas en red - Variables persistentes - Variables compartidas con el HMI … Schneider Electric Contenedor FDT 38

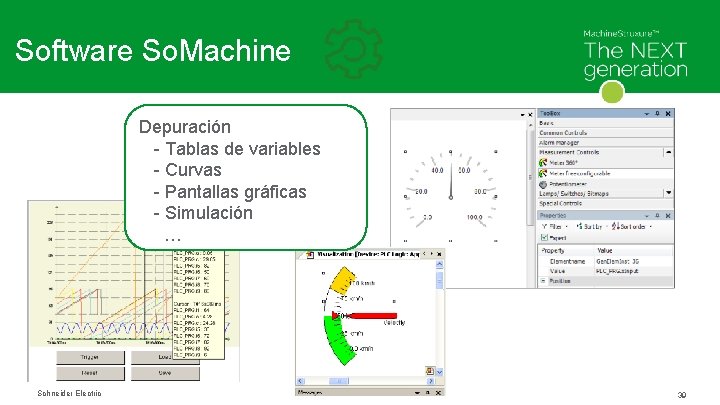

So. Machine Software So. Machine Depuración - Tablas de variables - Curvas - Pantallas gráficas - Simulación … Schneider Electric 39

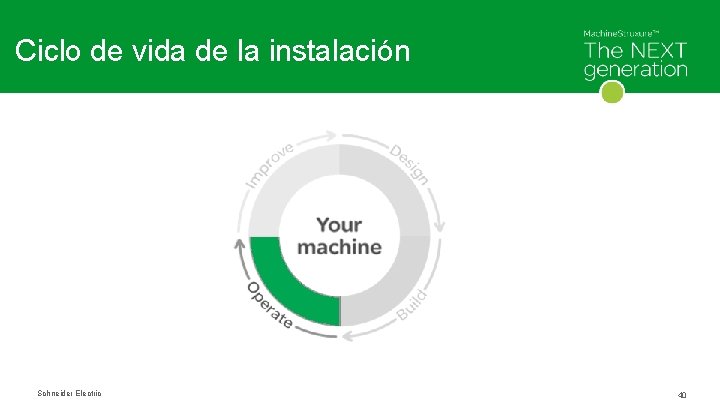

Ciclo de vida de la instalación Schneider Electric 40

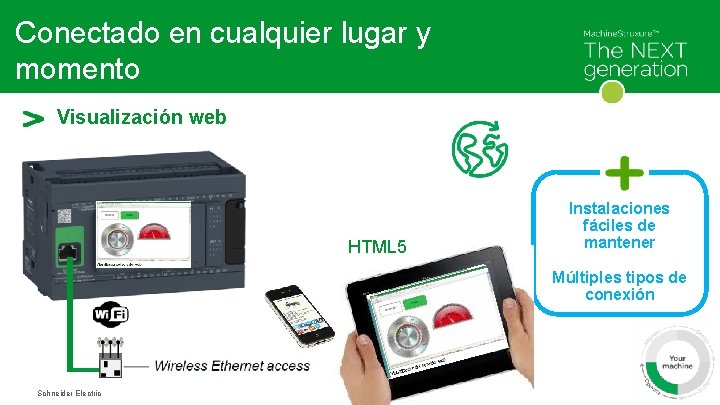

Conectado en cualquier lugar y momento Visualización web HTML 5 Instalaciones fáciles de mantener Múltiples tipos de conexión Schneider Electric 41

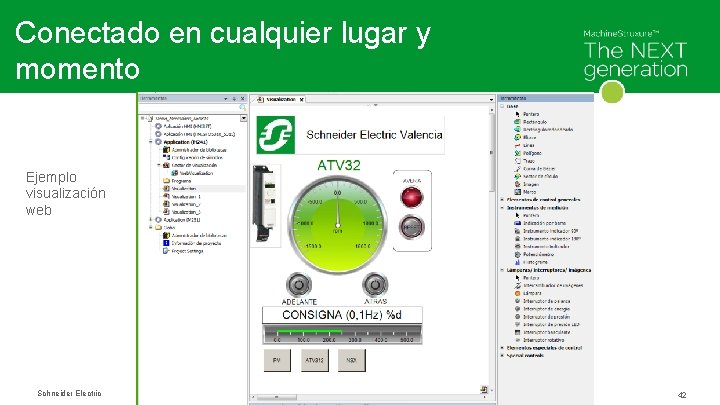

Conectado en cualquier lugar y momento Ejemplo visualización web Schneider Electric 42

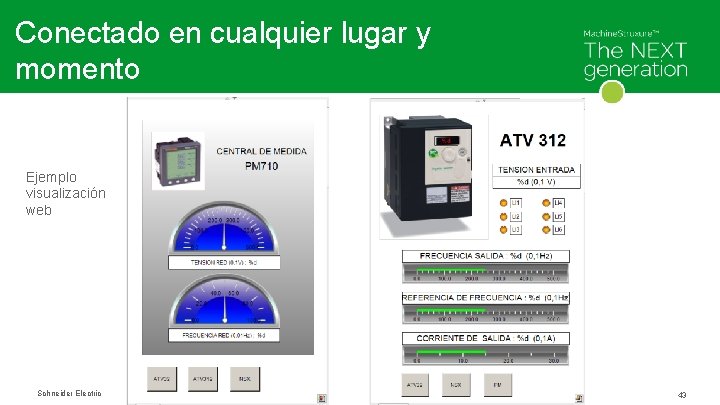

Conectado en cualquier lugar y momento Ejemplo visualización web Schneider Electric 43

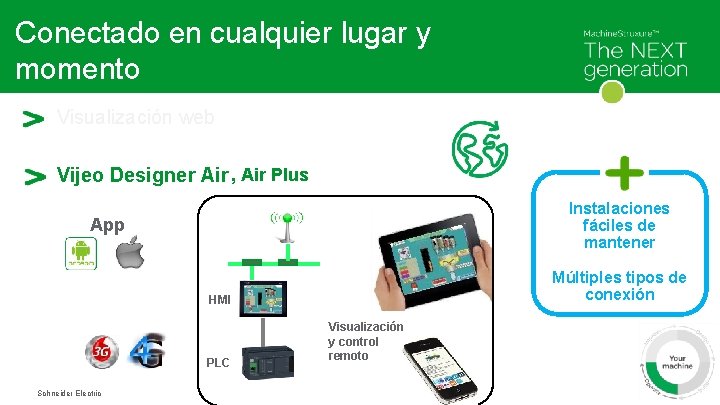

Conectado en cualquier lugar y momento Visualización web Vijeo Designer Air , Air Plus Instalaciones fáciles de mantener App Múltiples tipos de conexión HMI PLC Schneider Electric Visualización y control remoto 44

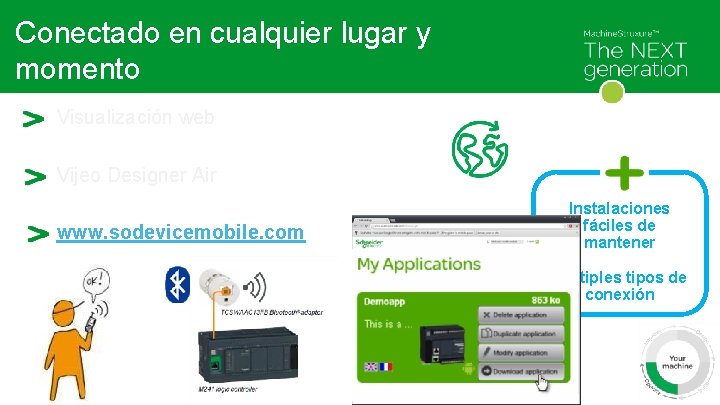

Conectado en cualquier lugar y momento Visualización web Vijeo Designer Air www. sodevicemobile. com Instalaciones fáciles de mantener Múltiples tipos de conexión Schneider Electric 45

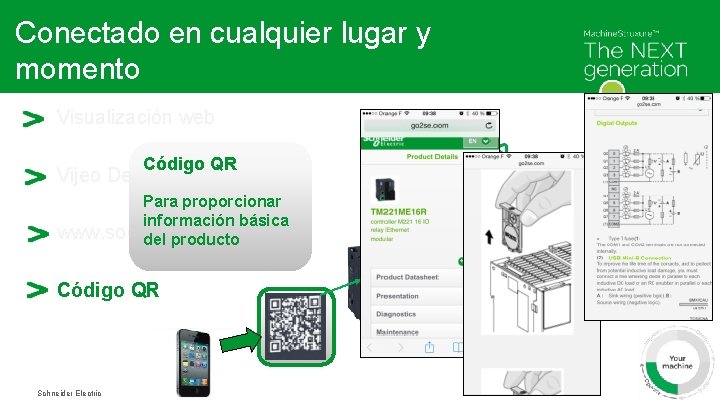

Conectado en cualquier lugar y momento Visualización web Código QR Vijeo Designer Air Para proporcionar información básica www. sodevicemobile. com del producto Código QR Schneider Electric Instalaciones fáciles de mantener Múltiples tipos de conexión 46

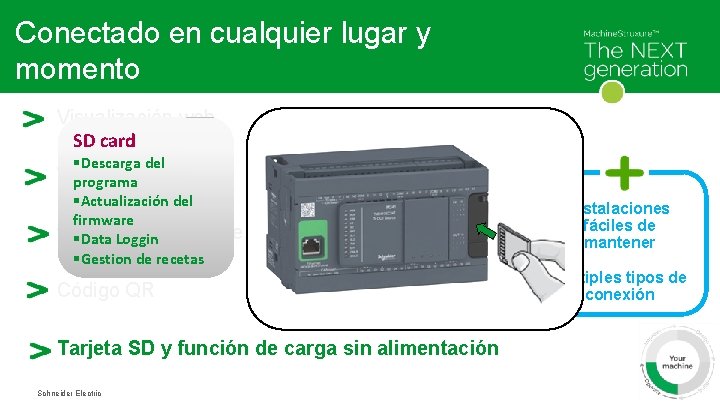

Conectado en cualquier lugar y momento Visualización web SD card §Descarga del Vijeo Designer Air programa §Actualización del firmware www. sodevicemobile. com §Data Loggin §Gestion de recetas Código QR Instalaciones fáciles de mantener Múltiples tipos de conexión Tarjeta SD y función de carga sin alimentación Schneider Electric 47

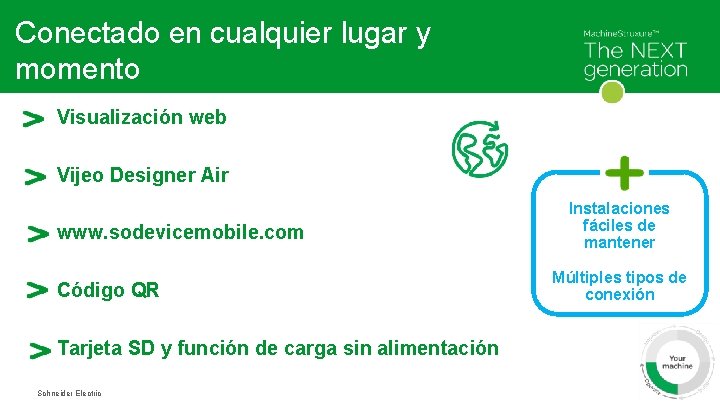

Conectado en cualquier lugar y momento Visualización web Vijeo Designer Air www. sodevicemobile. com Código QR Instalaciones fáciles de mantener Múltiples tipos de conexión Tarjeta SD y función de carga sin alimentación Schneider Electric 48

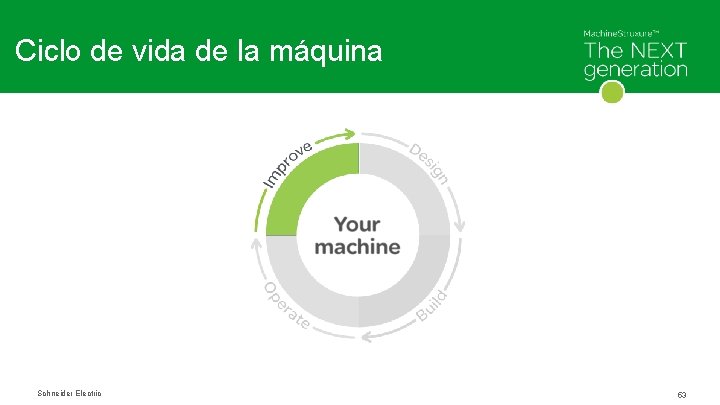

Ciclo de vida de la máquina Schneider Electric 53

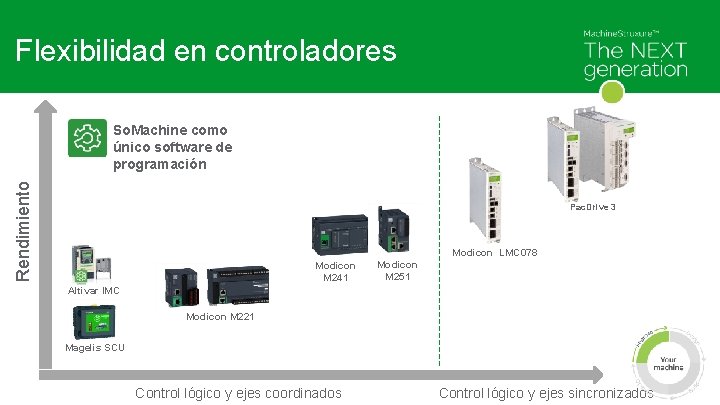

Flexibilidad en controladores Rendimiento So. Machine como único software de programación Pac. Drive 3 Modicon LMC 078 Modicon M 241 Modicon M 251 Altivar IMC Modicon M 221 Magelis SCU Schneider Electric Control lógico y ejes coordinados Control lógico y ejes sincronizados 54

Sus valores son los nuestros! 1 Automatización intuitiva 3 Rendimiento flexible y escalable Internet 2 Oferta con todo integrado Schneider Electric 4 Máxima conectividad 56

Recuerde… es el partner para sus máquinas NEXT generation Schneider Electric 57
