MODES ET MODALITES VENTILATOIRES VENTILATION ARTIFICIELLE Ensemble de

MODES ET MODALITES VENTILATOIRES

VENTILATION ARTIFICIELLE Ensemble de techniques qui permettent la prise en charge des Insuffisances Respiratoires Aiguës

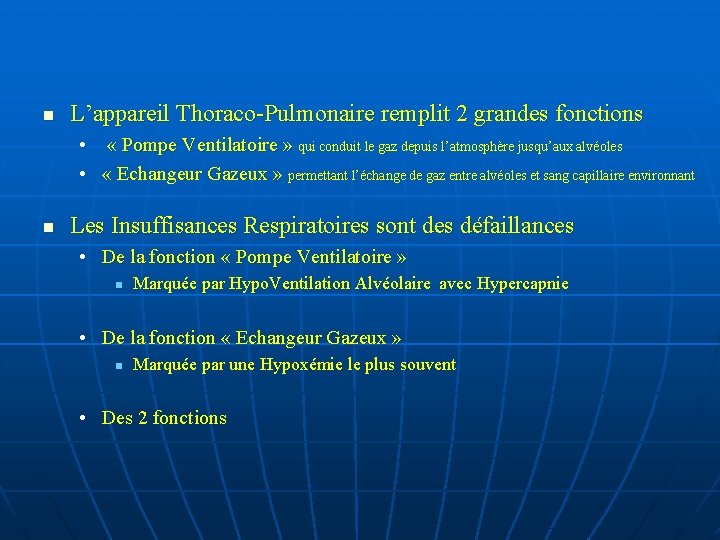

n L’appareil Thoraco-Pulmonaire remplit 2 grandes fonctions • « Pompe Ventilatoire » qui conduit le gaz depuis l’atmosphère jusqu’aux alvéoles • « Echangeur Gazeux » permettant l’échange de gaz entre alvéoles et sang capillaire environnant n Les Insuffisances Respiratoires sont des défaillances • De la fonction « Pompe Ventilatoire » n Marquée par Hypo. Ventilation Alvéolaire avec Hypercapnie • De la fonction « Echangeur Gazeux » n Marquée par une Hypoxémie le plus souvent • Des 2 fonctions

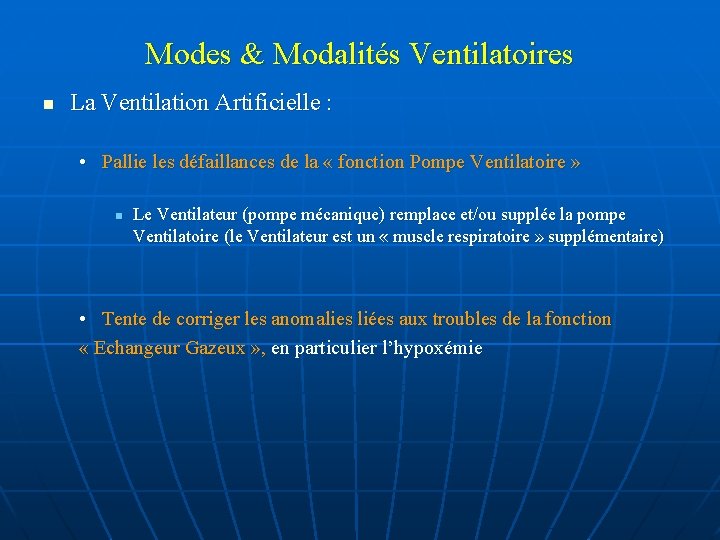

Modes & Modalités Ventilatoires n La Ventilation Artificielle : • Pallie les défaillances de la « fonction Pompe Ventilatoire » n Le Ventilateur (pompe mécanique) remplace et/ou supplée la pompe Ventilatoire (le Ventilateur est un « muscle respiratoire » supplémentaire) • Tente de corriger les anomalies liées aux troubles de la fonction « Echangeur Gazeux » , en particulier l’hypoxémie

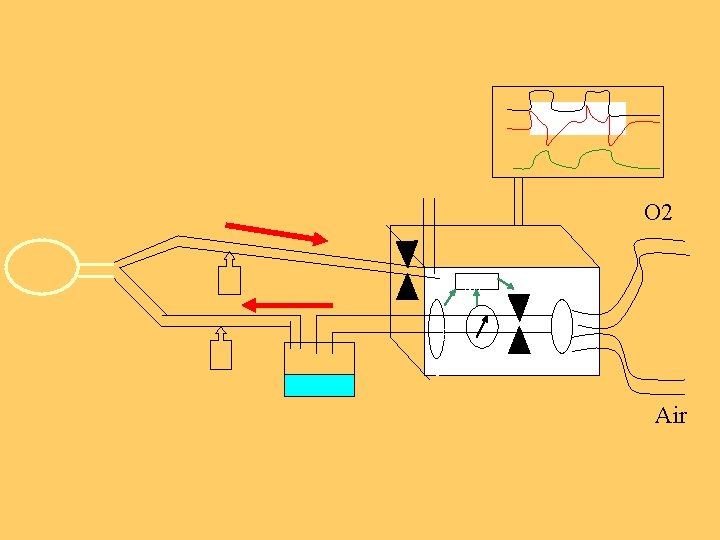

Moniteur O 2 MP F F P Air

Modes Ventilatoires: Classification I

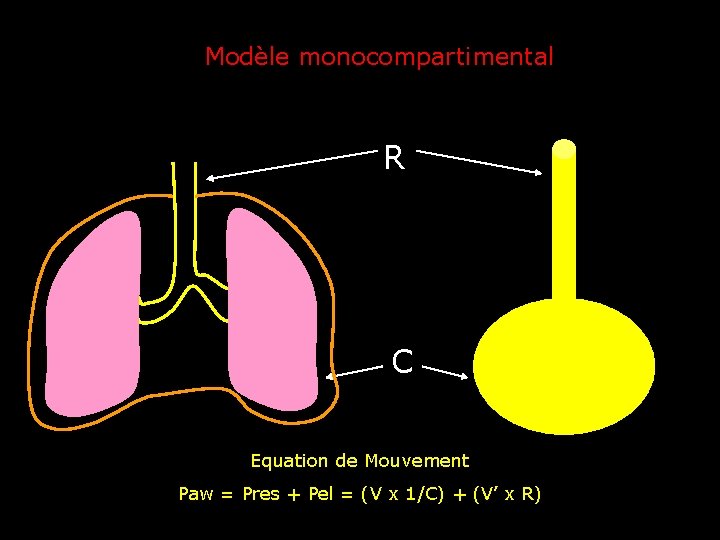

Modèle monocompartimental R C Equation de Mouvement Paw = Pres + Pel = (V x 1/C) + (V’ x R)

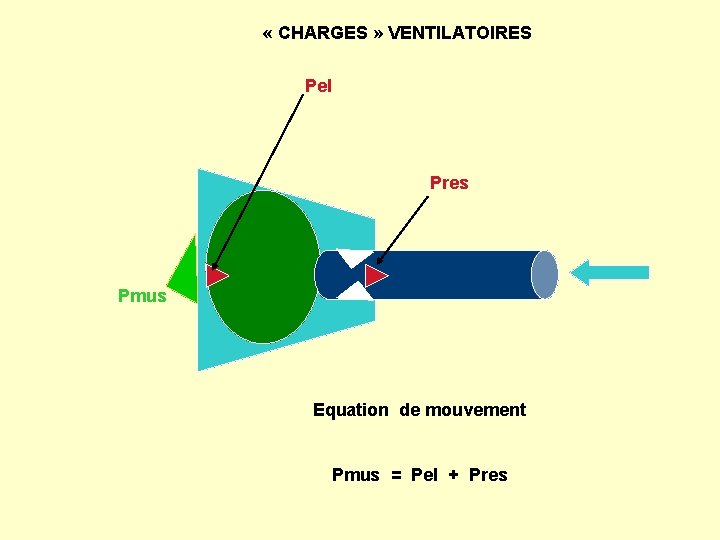

« CHARGES » VENTILATOIRES Pel Pres Pmus Equation de mouvement Pmus = Pel + Pres

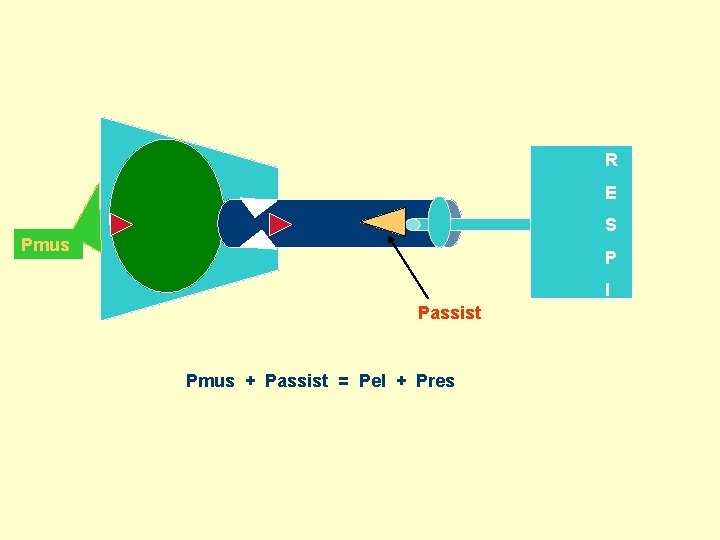

R E S Pmus P I Passist Pmus + Passist = Pel + Pres

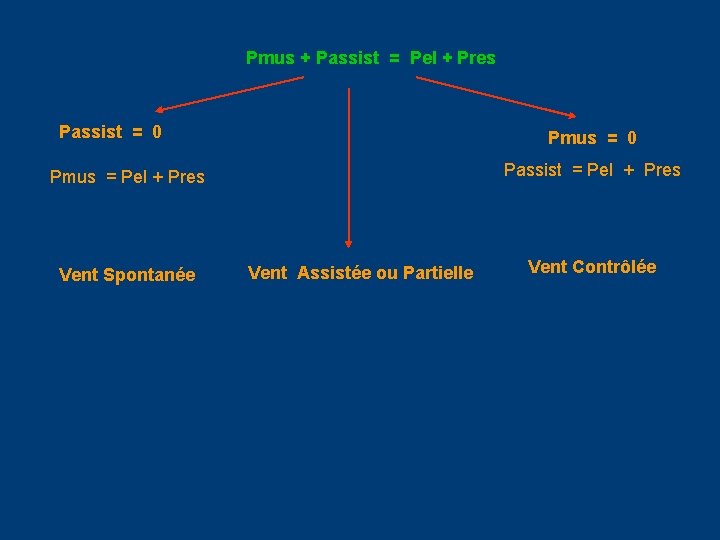

Pmus + Passist = Pel + Pres Passist = 0 Pmus = 0 Passist = Pel + Pres Pmus = Pel + Pres Vent Spontanée Vent Assistée ou Partielle Vent Contrôlée

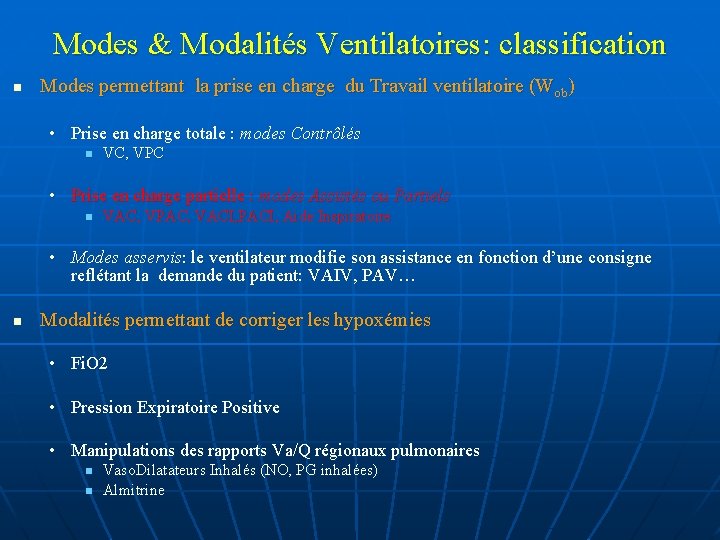

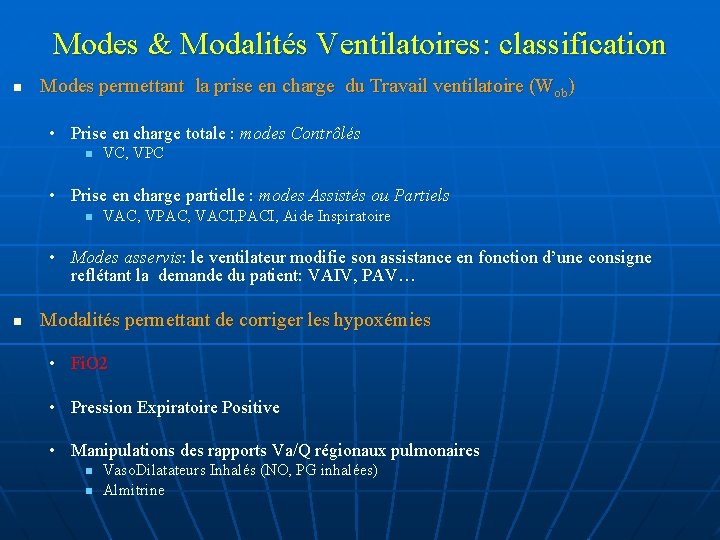

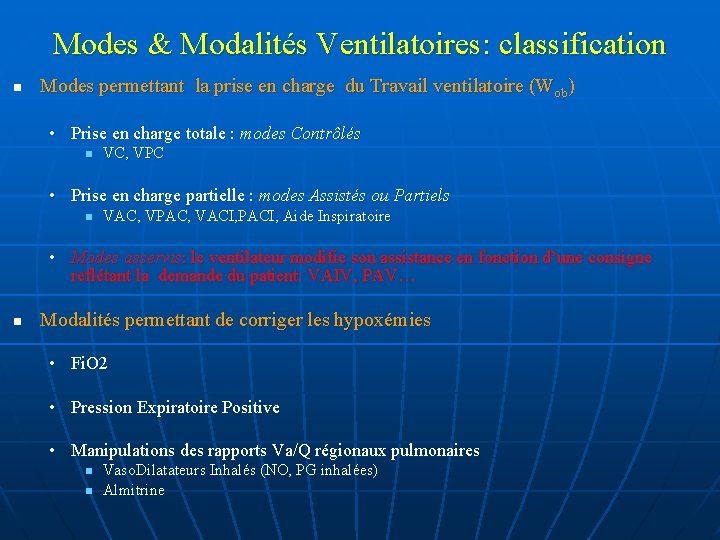

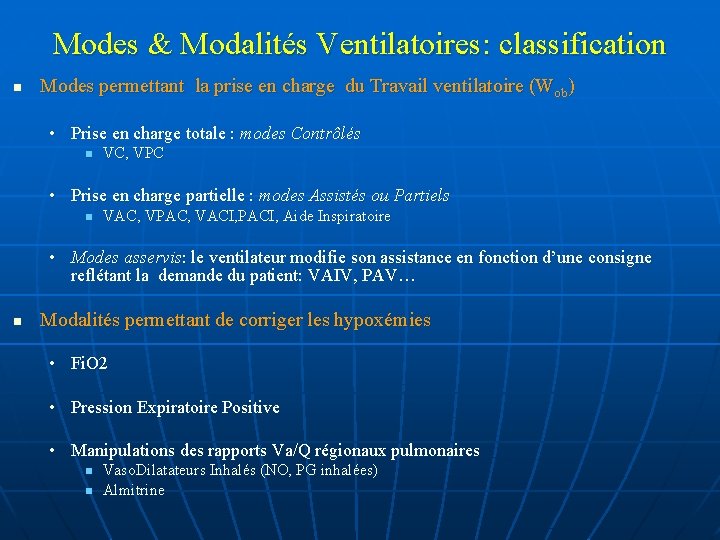

Modes & Modalités Ventilatoires: classification n Modes permettant la prise en charge du Travail ventilatoire (Wob) • Prise en charge totale : modes Contrôlés n VC, VPC • Prise en charge partielle : modes Assistés ou Partiels n VAC, VPAC, VACI, PACI, Aide Inspiratoire • Modes asservis: le ventilateur modifie son assistance en fonction d’une consigne reflétant la demande du patient: VAIV, PAV… n Modalités permettant de corriger les hypoxémies • Fi. O 2 • Pression Expiratoire Positive • Manipulations des rapports Va/Q régionaux pulmonaires n n Vaso. Dilatateurs Inhalés (NO, PG inhalées) Almitrine

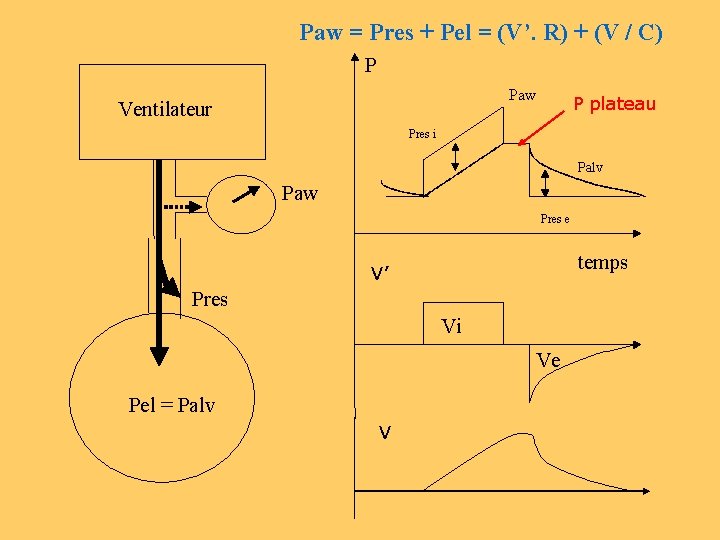

Paw = Pres + Pel = (V’. R) + (V / C) P Paw Ventilateur P plateau Pres i Palv Paw Pres e temps V’ Pres Vi Ve Pel = Palv V

Modes & Modalités Ventilatoires: classification n Modes permettant la prise en charge du Travail ventilatoire (Wob) • Prise en charge totale : modes Contrôlés n VC, VPC • Prise en charge partielle : modes Assistés ou Partiels n VAC, VPAC, VACI, PACI, Aide Inspiratoire • Modes asservis: le ventilateur modifie son assistance en fonction d’une consigne reflétant la demande du patient: VAIV, PAV… n Modalités permettant de corriger les hypoxémies • Fi. O 2 • Pression Expiratoire Positive • Manipulations des rapports Va/Q régionaux pulmonaires n n Vaso. Dilatateurs Inhalés (NO, PG inhalées) Almitrine

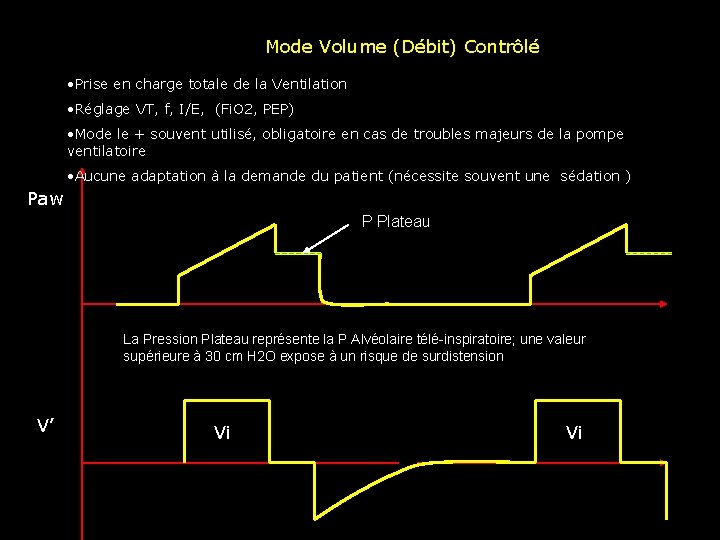

Mode Volume (Débit) Contrôlé • Prise en charge totale de la Ventilation • Réglage VT, f, I/E, (Fi. O 2, PEP) • Mode le + souvent utilisé, obligatoire en cas de troubles majeurs de la pompe ventilatoire • Aucune adaptation à la demande du patient (nécessite souvent une sédation ) Paw P Plateau La Pression Plateau représente la P Alvéolaire télé-inspiratoire; une valeur supérieure à 30 cm H 2 O expose à un risque de surdistension V’ Vi Vi

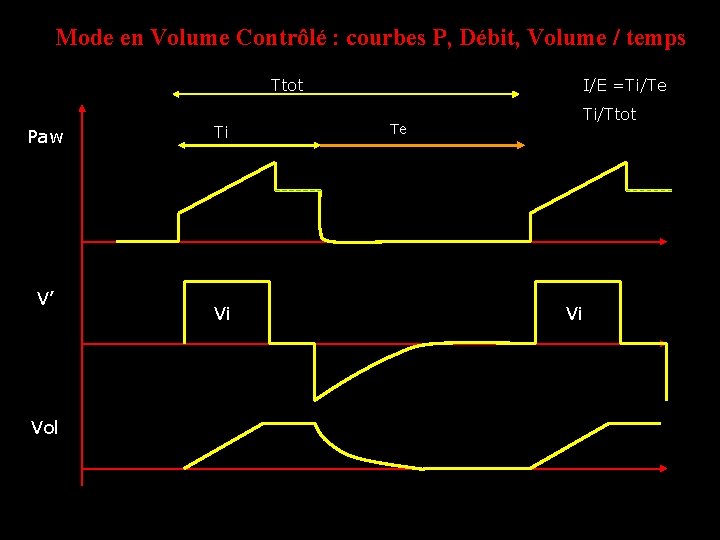

Mode en Volume Contrôlé : courbes P, Débit, Volume / temps Ttot Paw V’ Vol Ti Vi I/E =Ti/Te Te Ti/Ttot Vi

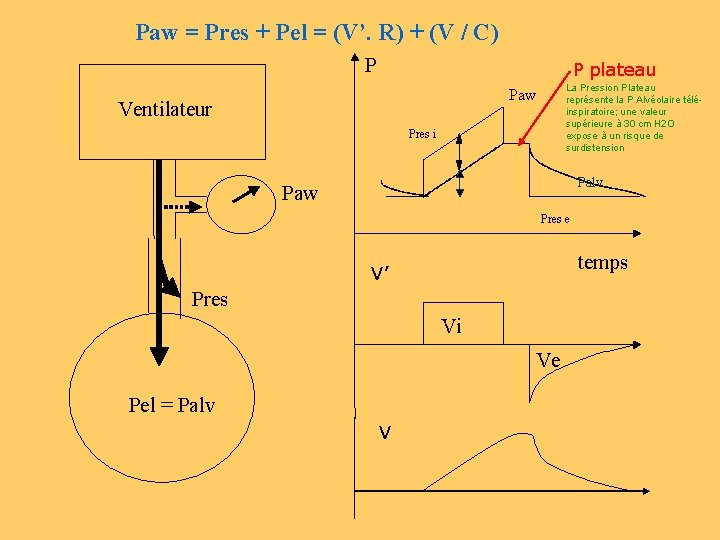

Paw = Pres + Pel = (V’. R) + (V / C) P P plateau La Pression Plateau représente la P Alvéolaire téléinspiratoire; une valeur supérieure à 30 cm H 2 O expose à un risque de surdistension Paw Ventilateur Pres i Palv Paw Pres e temps V’ Pres Vi Ve Pel = Palv V

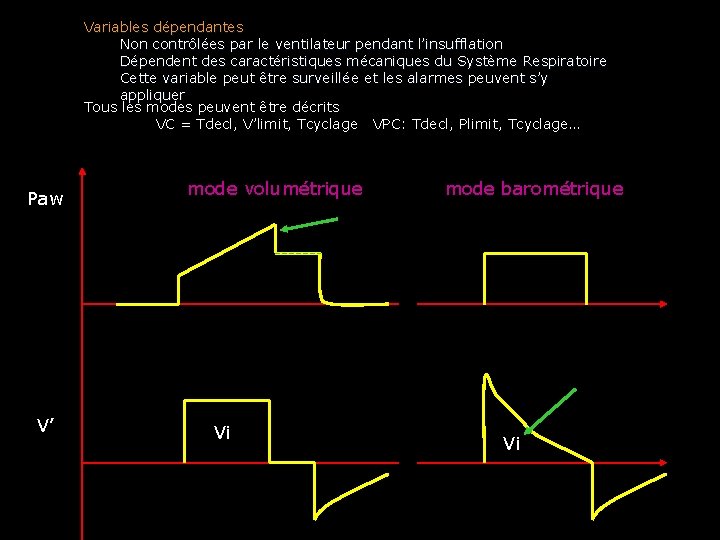

Variables dépendantes Non contrôlées par le ventilateur pendant l’insufflation Dépendent des caractéristiques mécaniques du Système Respiratoire Cette variable peut être surveillée et les alarmes peuvent s’y appliquer Tous les modes peuvent être décrits VC = Tdecl, V’limit, Tcyclage VPC: Tdecl, Plimit, Tcyclage… Paw V’ mode volumétrique mode barométrique Vi Vi

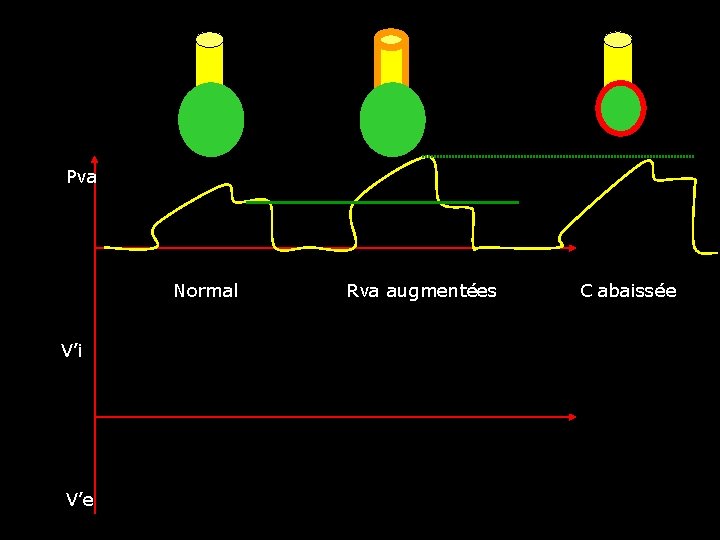

Pva Normal Rva augmentées C abaissée V’i V’e

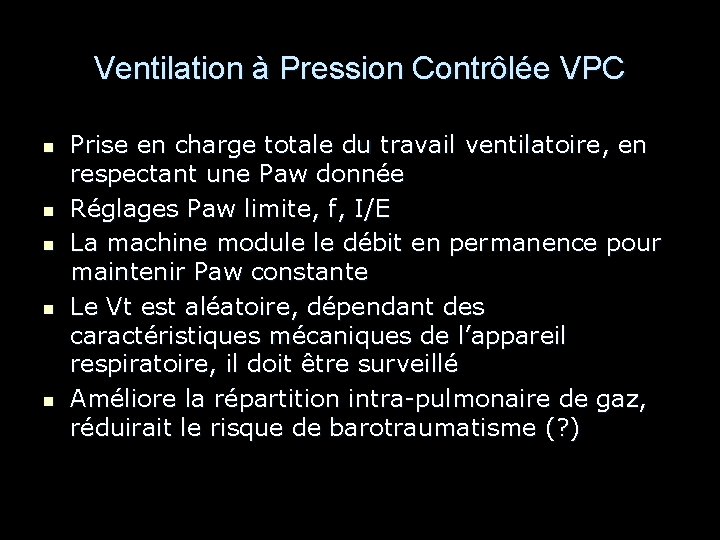

Ventilation à Pression Contrôlée VPC n n n Prise en charge totale du travail ventilatoire, en respectant une Paw donnée Réglages Paw limite, f, I/E La machine module le débit en permanence pour maintenir Paw constante Le Vt est aléatoire, dépendant des caractéristiques mécaniques de l’appareil respiratoire, il doit être surveillé Améliore la répartition intra-pulmonaire de gaz, réduirait le risque de barotraumatisme (? )

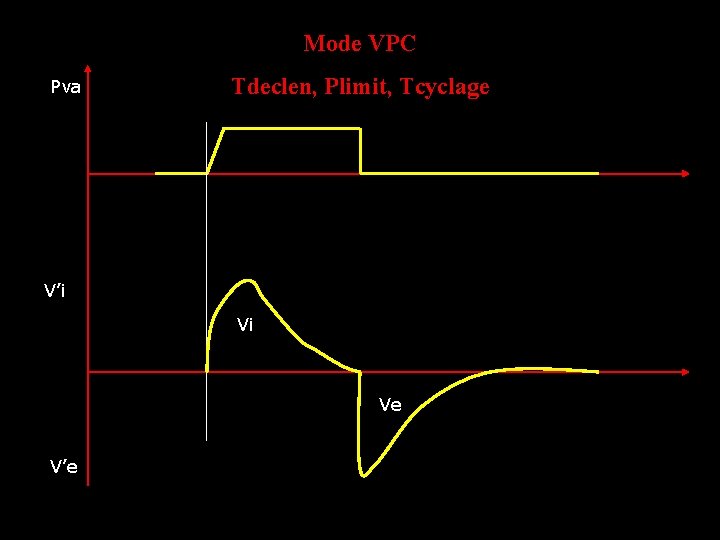

Mode VPC Pva Tdeclen, Plimit, Tcyclage V’i Vi Ve V’e

Variables dépendantes Non contrôlées par le ventilateur pendant l’insufflation Dépendent des caractéristiques mécaniques du Système Respiratoire Cette variable peut être surveillée et les alarmes peuvent s’y appliquer Tous les modes peuvent être décrits VC = Tdecl, V’limit, Tcyclage VPC: Tdecl, Plimit, Tcyclage… Paw V’ mode volumétrique mode barométrique Vi Vi

Pva V’i Vol

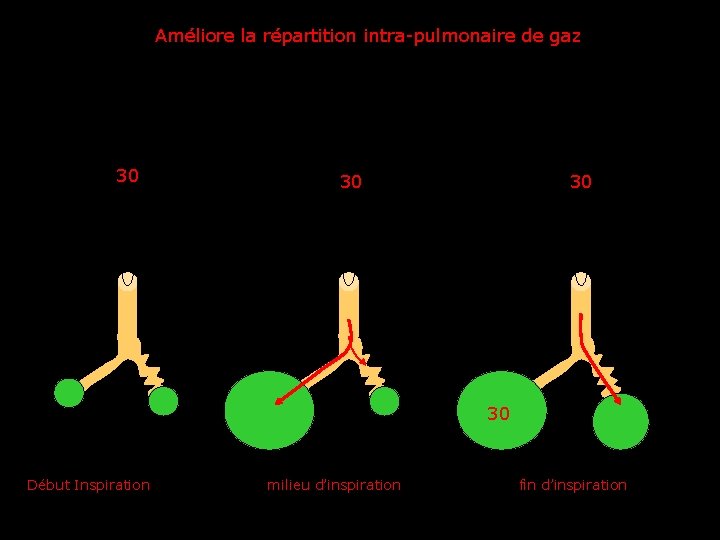

Améliore la répartition intra-pulmonaire de gaz 30 30 Début Inspiration milieu d’inspiration fin d’inspiration

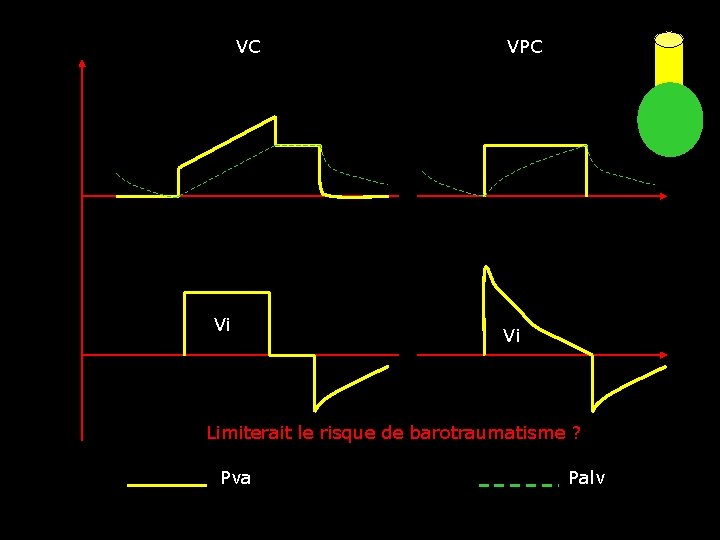

VC VPC Vi Vi Limiterait le risque de barotraumatisme ? Pva Palv

Modes & Modalités Ventilatoires: classification n Modes permettant la prise en charge du Travail ventilatoire (Wob) • Prise en charge totale : modes Contrôlés n VC, VPC • Prise en charge partielle : modes Assistés ou Partiels n VAC, VPAC, VACI, PACI, Aide Inspiratoire • Modes asservis: le ventilateur modifie son assistance en fonction d’une consigne reflétant la demande du patient: VAIV, PAV… n Modalités permettant de corriger les hypoxémies • Fi. O 2 • Pression Expiratoire Positive • Manipulations des rapports Va/Q régionaux pulmonaires n n Vaso. Dilatateurs Inhalés (NO, PG inhalées) Almitrine

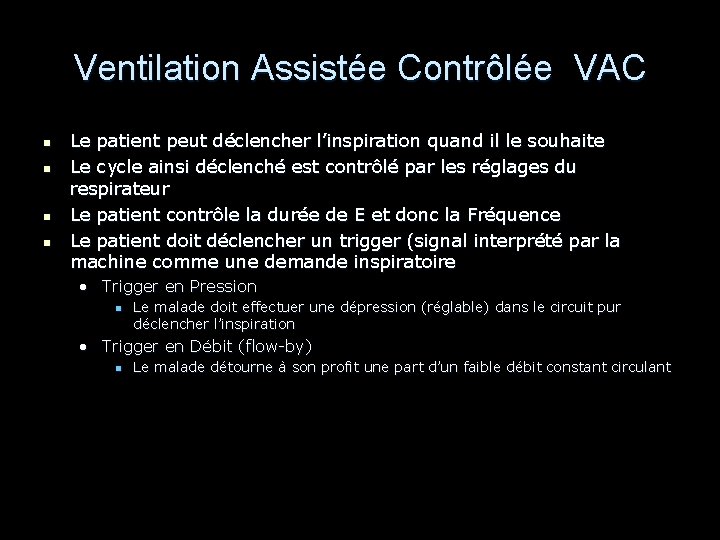

Ventilation Assistée Contrôlée VAC n n Le patient peut déclencher l’inspiration quand il le souhaite Le cycle ainsi déclenché est contrôlé par les réglages du respirateur Le patient contrôle la durée de E et donc la Fréquence Le patient doit déclencher un trigger (signal interprété par la machine comme une demande inspiratoire • Trigger en Pression n Le malade doit effectuer une dépression (réglable) dans le circuit pur déclencher l’inspiration • Trigger en Débit (flow-by) n Le malade détourne à son profit une part d’un faible débit constant circulant

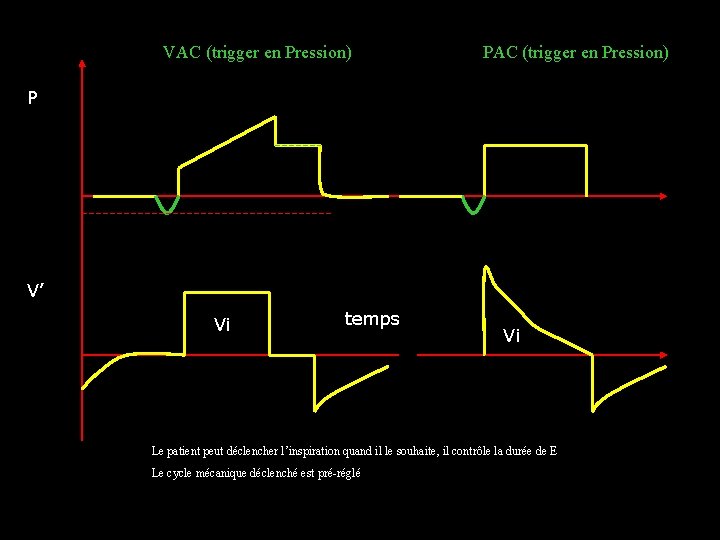

VAC (trigger en Pression) PAC (trigger en Pression) P V’ Vi temps Vi Le patient peut déclencher l’inspiration quand il le souhaite, il contrôle la durée de E Le cycle mécanique déclenché est pré-réglé

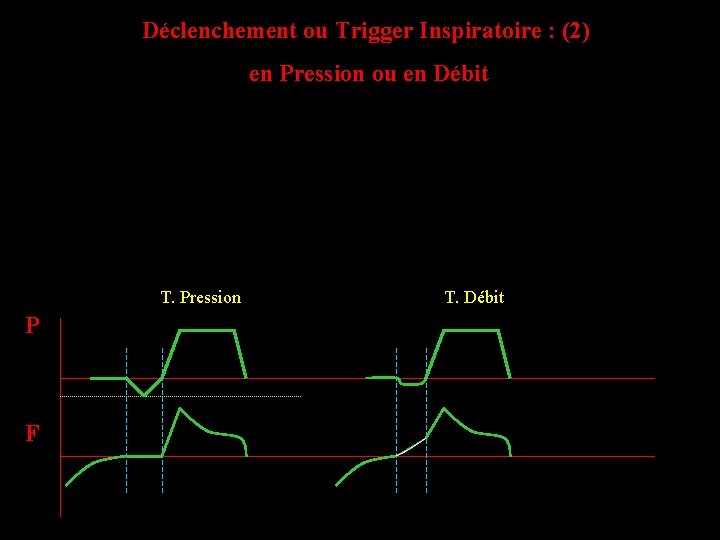

Déclenchement ou Trigger Inspiratoire : (2) en Pression ou en Débit T. Pression T. Débit P F

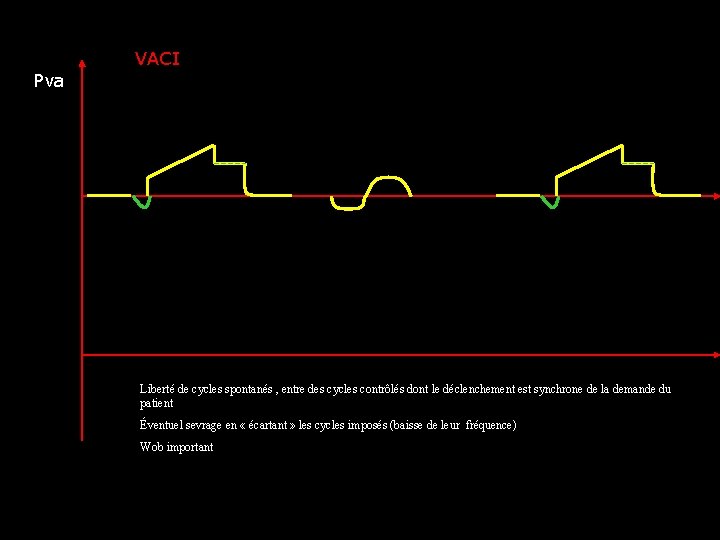

VACI Pva Liberté de cycles spontanés , entre des cycles contrôlés dont le déclenchement est synchrone de la demande du patient Éventuel sevrage en « écartant » les cycles imposés (baisse de leur fréquence) Wob important

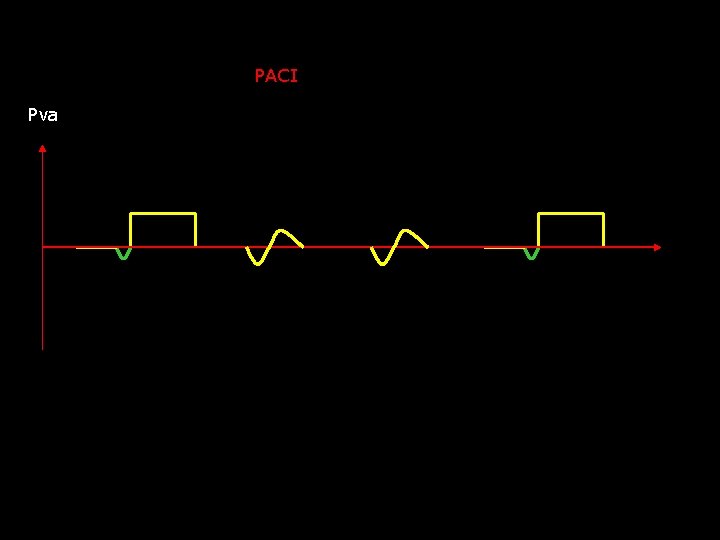

PACI Pva

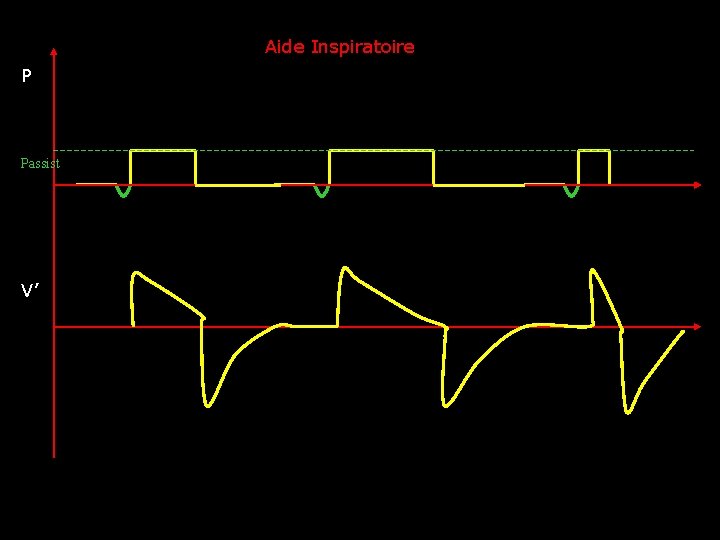

Aide Inspiratoire P Passist V’

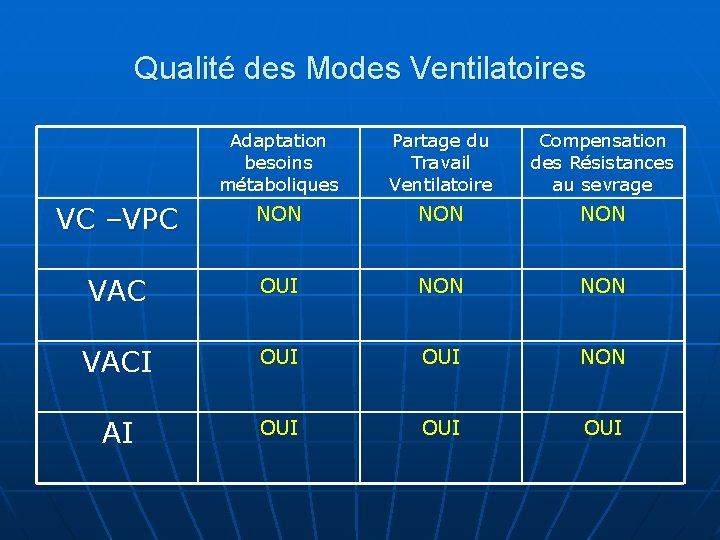

Qualité des Modes Ventilatoires Adaptation besoins métaboliques Partage du Travail Ventilatoire Compensation des Résistances au sevrage VC –VPC NON NON VAC OUI NON VACI OUI NON AI OUI OUI

Modes & Modalités Ventilatoires: classification n Modes permettant la prise en charge du Travail ventilatoire (Wob) • Prise en charge totale : modes Contrôlés n VC, VPC • Prise en charge partielle : modes Assistés ou Partiels n VAC, VPAC, VACI, PACI, Aide Inspiratoire • Modes asservis: le ventilateur modifie son assistance en fonction d’une consigne reflétant la demande du patient: VAIV, PAV… n Modalités permettant de corriger les hypoxémies • Fi. O 2 • Pression Expiratoire Positive • Manipulations des rapports Va/Q régionaux pulmonaires n n Vaso. Dilatateurs Inhalés (NO, PG inhalées) Almitrine

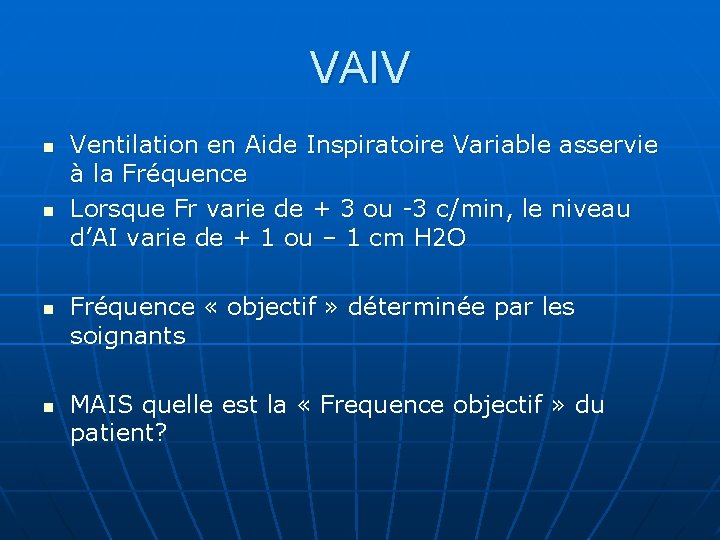

VAIV n n Ventilation en Aide Inspiratoire Variable asservie à la Fréquence Lorsque Fr varie de + 3 ou -3 c/min, le niveau d’AI varie de + 1 ou – 1 cm H 2 O Fréquence « objectif » déterminée par les soignants MAIS quelle est la « Frequence objectif » du patient?

Modes & Modalités Ventilatoires: classification n Modes permettant la prise en charge du Travail ventilatoire (Wob) • Prise en charge totale : modes Contrôlés n VC, VPC • Prise en charge partielle : modes Assistés ou Partiels n VAC, VPAC, VACI, PACI, Aide Inspiratoire • Modes asservis: le ventilateur modifie son assistance en fonction d’une consigne reflétant la demande du patient: VAIV, PAV… n Modalités permettant de corriger les hypoxémies • Fi. O 2 • Pression Expiratoire Positive • Manipulations des rapports Va/Q régionaux pulmonaires n n Vaso. Dilatateurs Inhalés (NO, PG inhalées) Almitrine

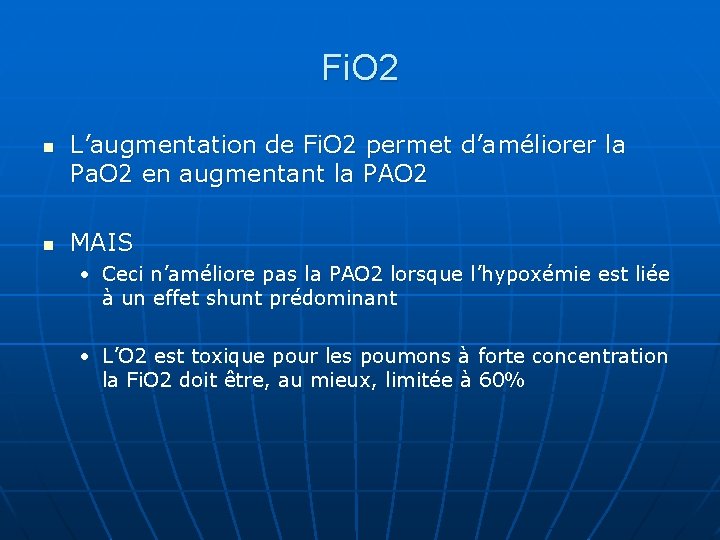

Fi. O 2 n n L’augmentation de Fi. O 2 permet d’améliorer la Pa. O 2 en augmentant la PAO 2 MAIS • Ceci n’améliore pas la PAO 2 lorsque l’hypoxémie est liée à un effet shunt prédominant • L’O 2 est toxique pour les poumons à forte concentration la Fi. O 2 doit être, au mieux, limitée à 60%

Modes & Modalités Ventilatoires: classification n Modes permettant la prise en charge du Travail ventilatoire (Wob) • Prise en charge totale : modes Contrôlés n VC, VPC • Prise en charge partielle : modes Assistés ou Partiels n VAC, VPAC, VACI, PACI, Aide Inspiratoire • Modes asservis: le ventilateur modifie son assistance en fonction d’une consigne reflétant la demande du patient: VAIV, PAV… n Modalités permettant de corriger les hypoxémies • Fi. O 2 • Pression Expiratoire Positive • Manipulations des rapports Va/Q régionaux pulmonaires n n Vaso. Dilatateurs Inhalés (NO, PG inhalées) Almitrine

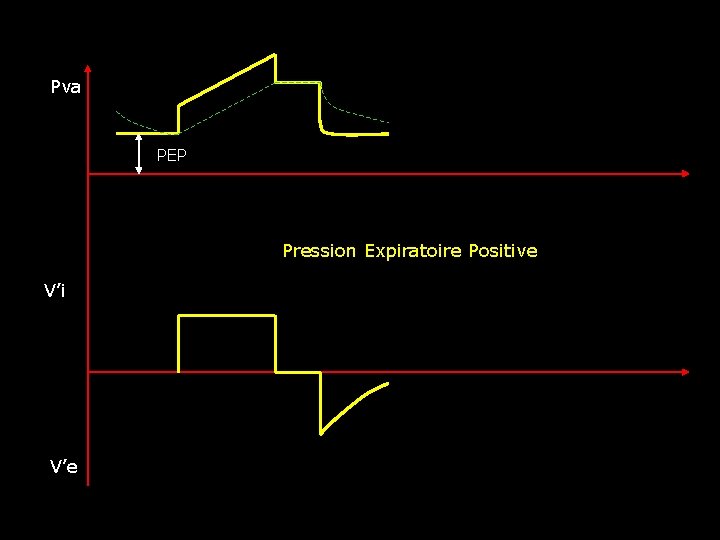

Pva PEP Pression Expiratoire Positive V’i V’e

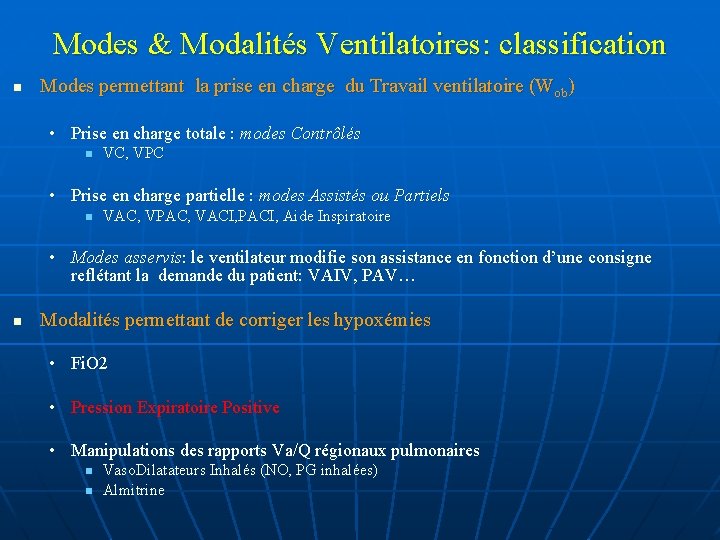

Pression Expiratoire Positive n Peut se rajouter à tous les modes déjà vus • VC-PEP, PC-PEP, AI-PEP, VS-PEP (CPAP)… n Permet d’augmenter le Volume Télé-expiratoire au dessus du Volume de Fermeture • Recrutement de territoires alvéolaires fermés à la ventilation (diminution du shunt) • Diminue le traumatisme de collapsus-réouverture cyclique n n n augmente le risque de surdistension (Pplateau) Diminue le Débit Cardiaque Gêne au retour veineux cérébral

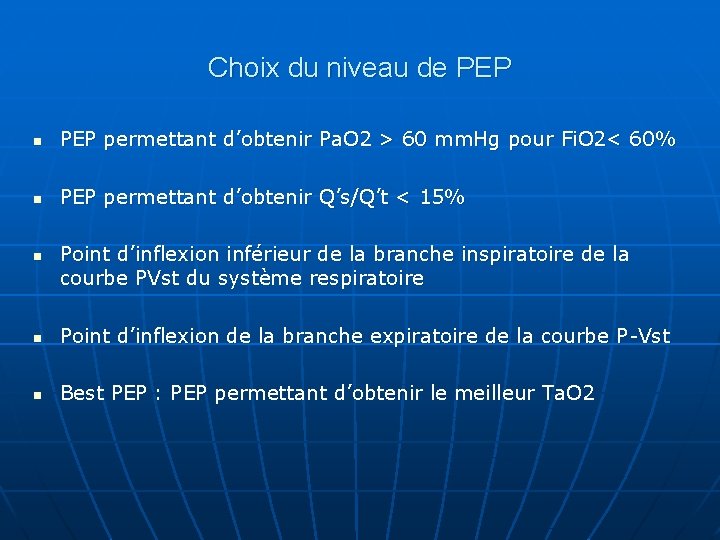

Choix du niveau de PEP n PEP permettant d’obtenir Pa. O 2 > 60 mm. Hg pour Fi. O 2< 60% n PEP permettant d’obtenir Q’s/Q’t < 15% n Point d’inflexion inférieur de la branche inspiratoire de la courbe PVst du système respiratoire n Point d’inflexion de la branche expiratoire de la courbe P-Vst n Best PEP : PEP permettant d’obtenir le meilleur Ta. O 2

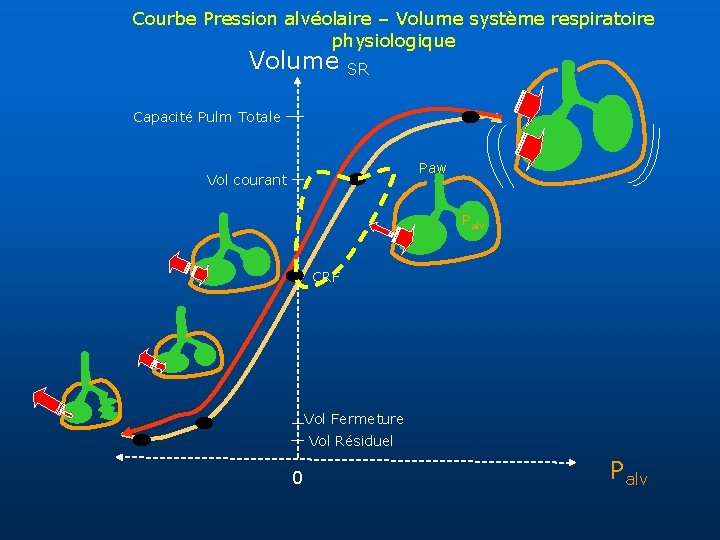

Courbe Pression alvéolaire – Volume système respiratoire physiologique Volume SR Capacité Pulm Totale Paw Vol courant Palv CRF Vol Fermeture Vol Résiduel 0 Palv

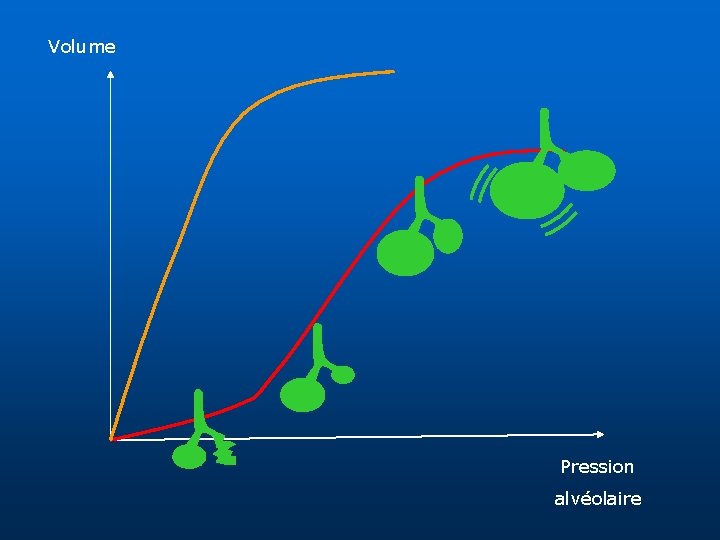

Volume Pression alvéolaire

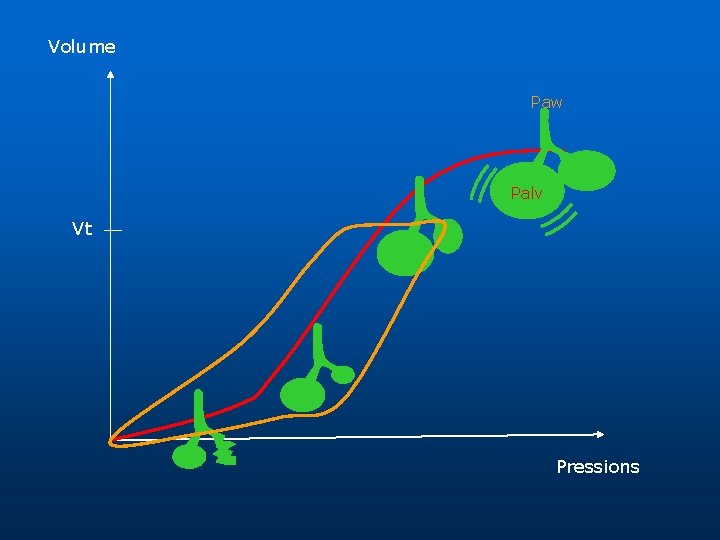

Volume Paw Palv Vt Pressions

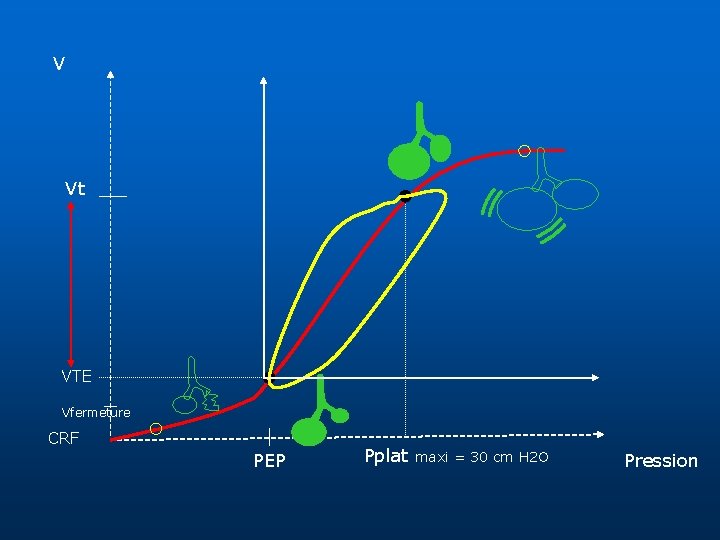

V Vt VTE Vfermeture CRF PEP Pplat maxi = 30 cm H 2 O Pression

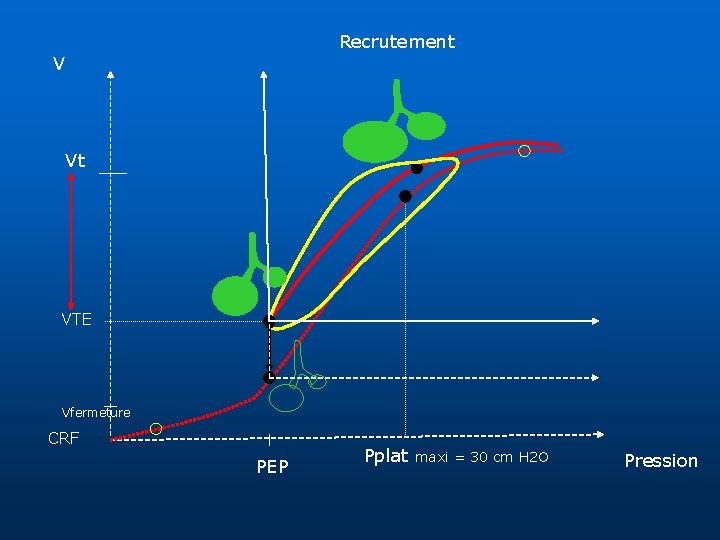

Recrutement V Vt VTE Vfermeture CRF PEP Pplat maxi = 30 cm H 2 O Pression

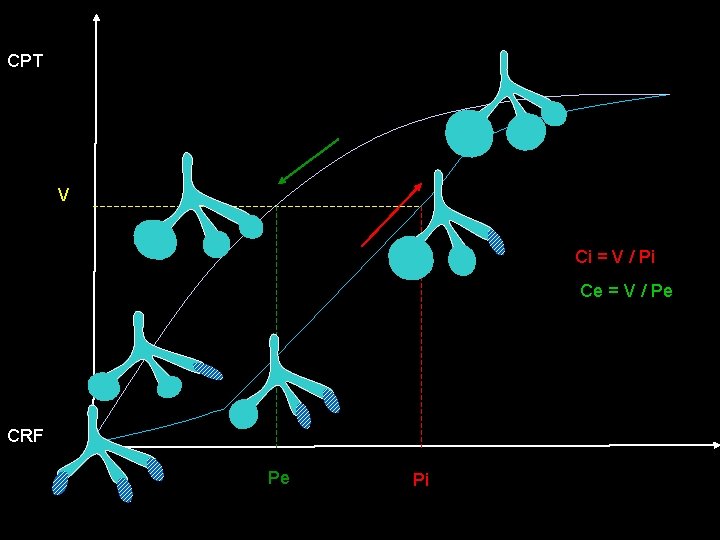

CPT V Ci = V / Pi Ce = V / Pe CRF Pe Pi

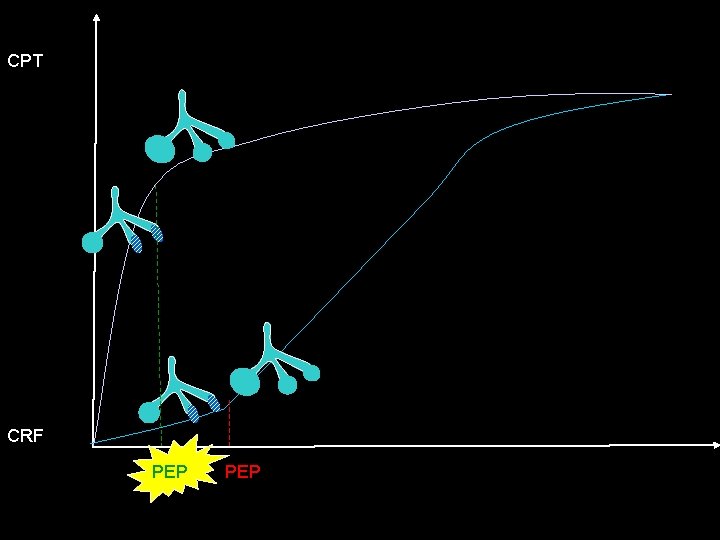

CPT CRF PEP

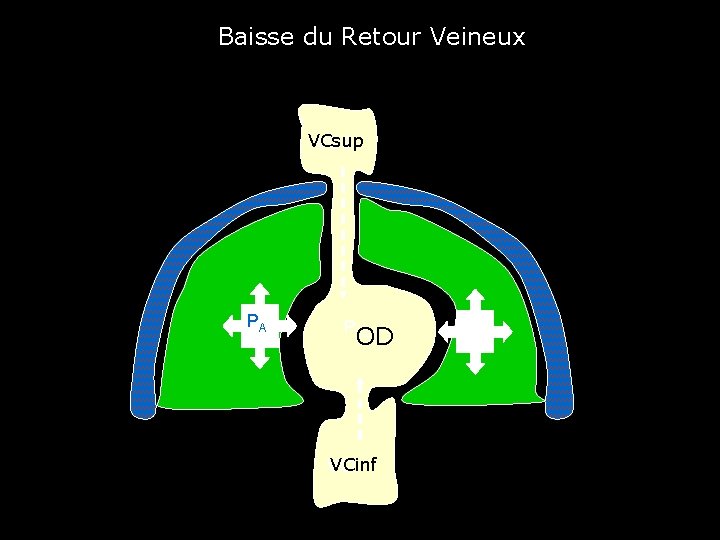

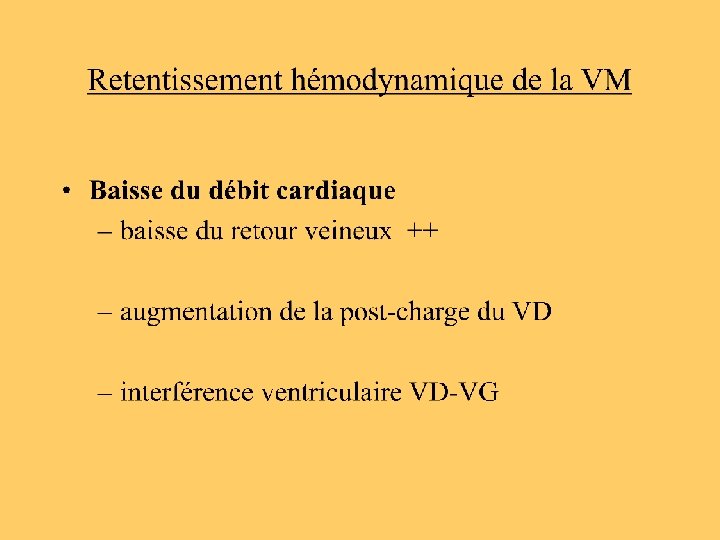

Baisse du Retour Veineux VCsup VCS PA POD OD VCinf VCI

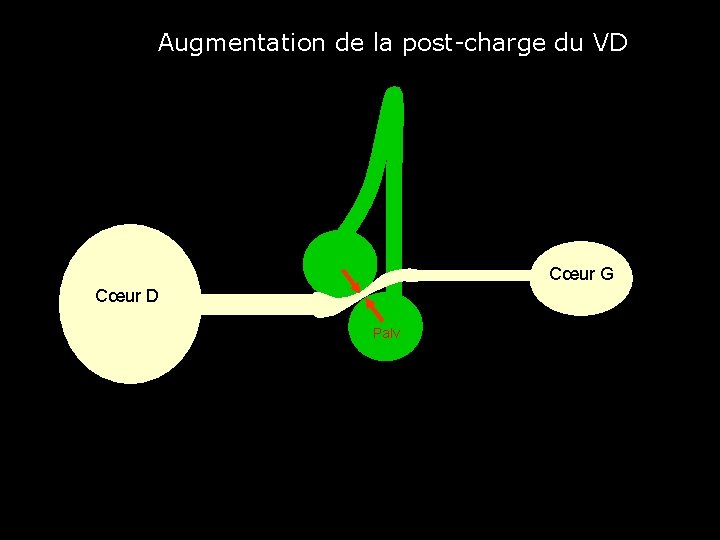

Augmentation de la post-charge du VD Cœur G Cœur D Palv

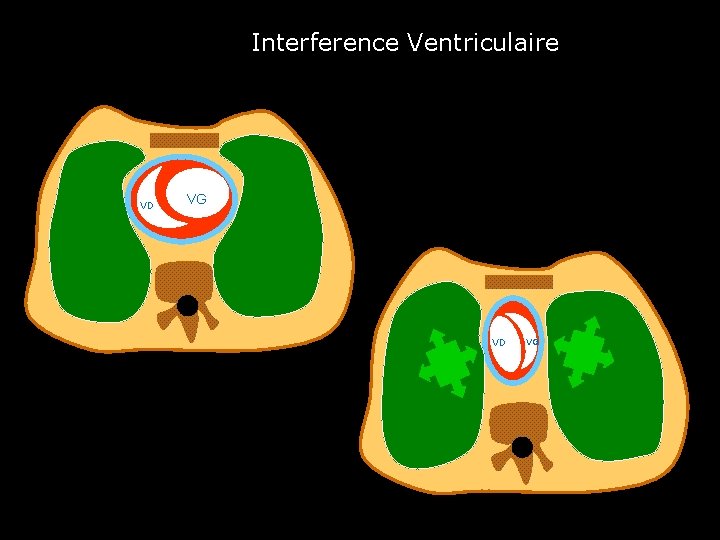

Interference Ventriculaire VD VG

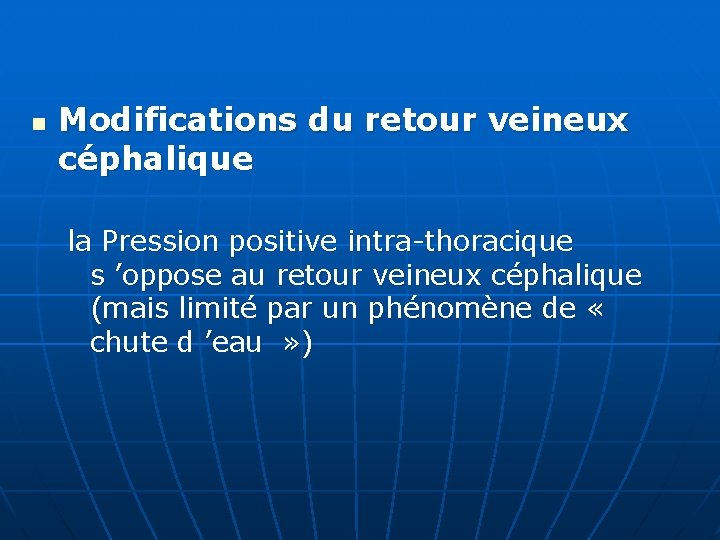

n Modifications du retour veineux céphalique la Pression positive intra-thoracique s ’oppose au retour veineux céphalique (mais limité par un phénomène de « chute d ’eau » )

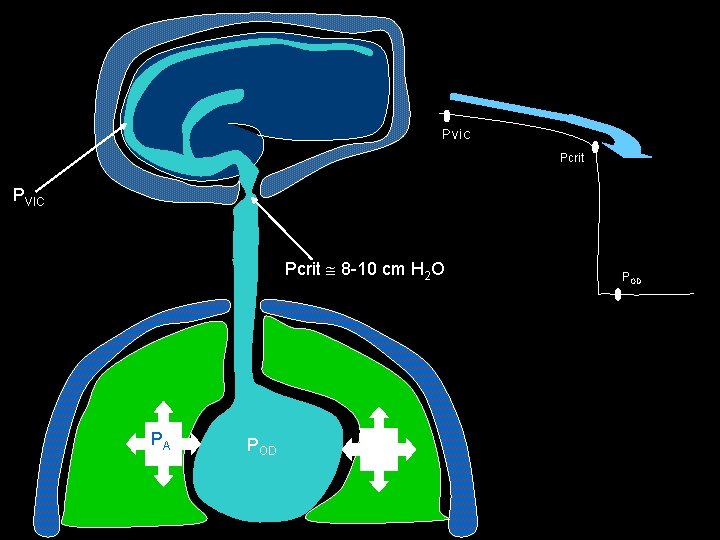

Pvic Pcrit PVIC Pcrit 8 -10 cm H 2 O PA POD

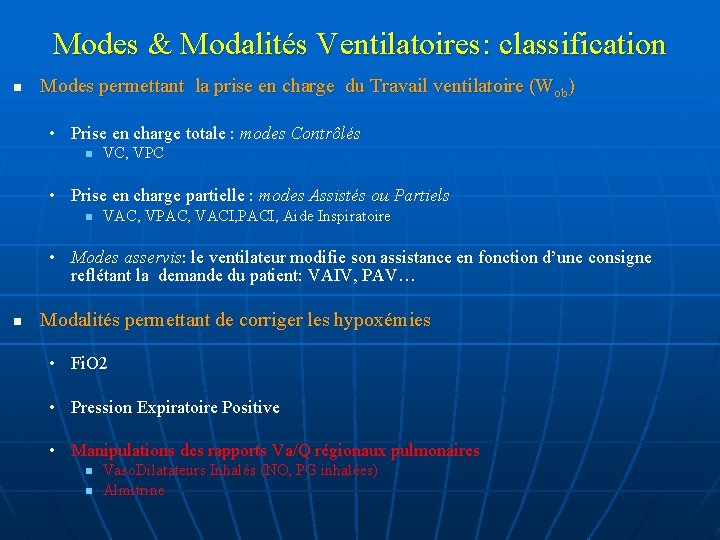

Modes & Modalités Ventilatoires: classification n Modes permettant la prise en charge du Travail ventilatoire (Wob) • Prise en charge totale : modes Contrôlés n VC, VPC • Prise en charge partielle : modes Assistés ou Partiels n VAC, VPAC, VACI, PACI, Aide Inspiratoire • Modes asservis: le ventilateur modifie son assistance en fonction d’une consigne reflétant la demande du patient: VAIV, PAV… n Modalités permettant de corriger les hypoxémies • Fi. O 2 • Pression Expiratoire Positive • Manipulations des rapports Va/Q régionaux pulmonaires n n Vaso. Dilatateurs Inhalés (NO, PG inhalées) Almitrine

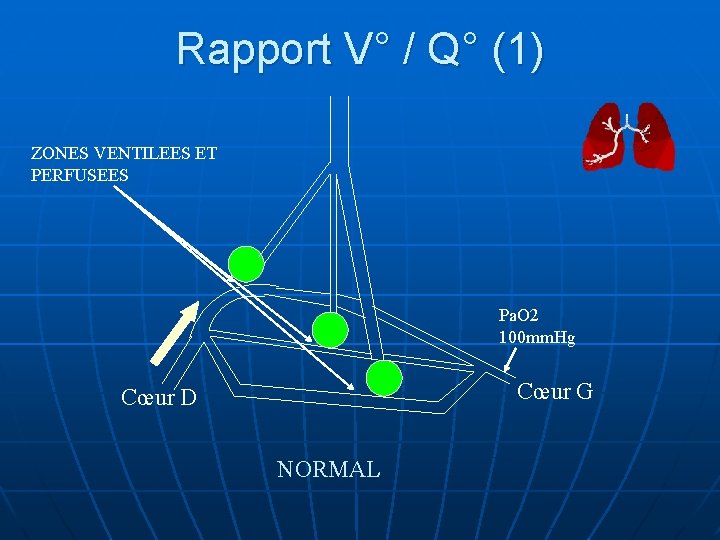

Rapport V° / Q° (1) ZONES VENTILEES ET PERFUSEES Pa. O 2 100 mm. Hg Cœur G Cœur D NORMAL

Rapport V°/Q° (2) ZONES PERFUSEES NON-VENTILEES shunt Pa. O 2 Cœur G Cœur D SDRA

Rapport V°/Q° (3) NO shunt Pa. O 2 NO Cœur D vaso. D SDRA + NO Cœur G

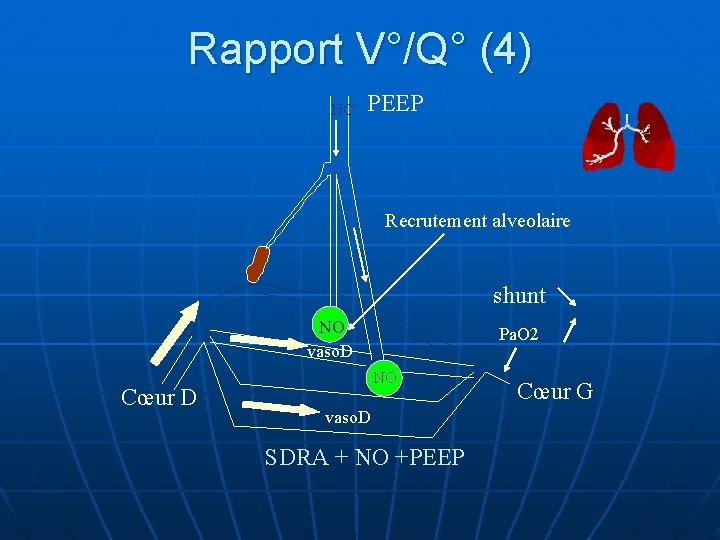

Rapport V°/Q° (4) NO PEEP Recrutement alveolaire shunt NO vaso. D Cœur D Pa. O 2 NO vaso. D SDRA + NO +PEEP Cœur G

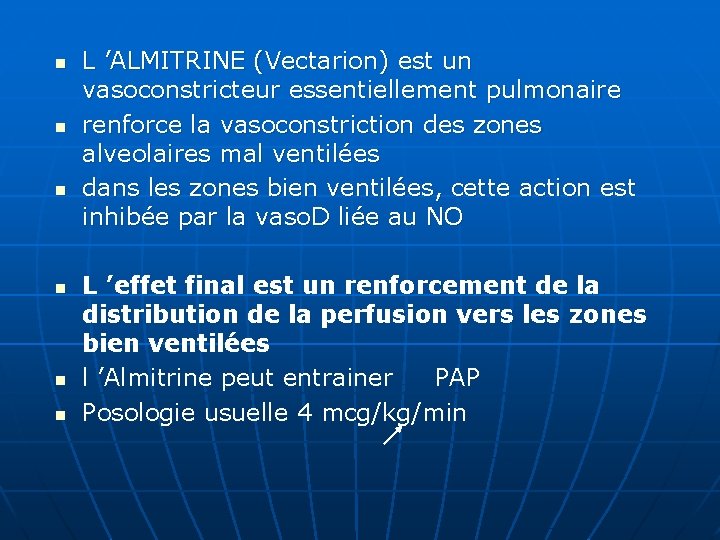

n n n L ’ALMITRINE (Vectarion) est un vasoconstricteur essentiellement pulmonaire renforce la vasoconstriction des zones alveolaires mal ventilées dans les zones bien ventilées, cette action est inhibée par la vaso. D liée au NO L ’effet final est un renforcement de la distribution de la perfusion vers les zones bien ventilées l ’Almitrine peut entrainer PAP Posologie usuelle 4 mcg/kg/min

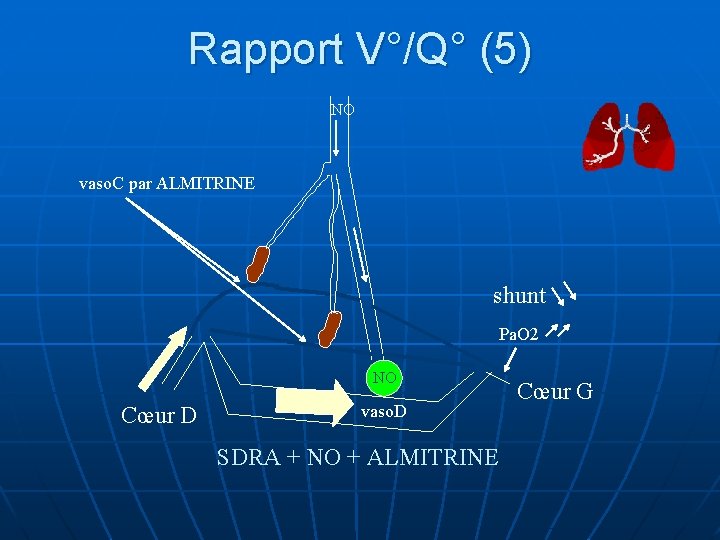

Rapport V°/Q° (5) NO vaso. C par ALMITRINE shunt Pa. O 2 NO Cœur D vaso. D SDRA + NO + ALMITRINE Cœur G

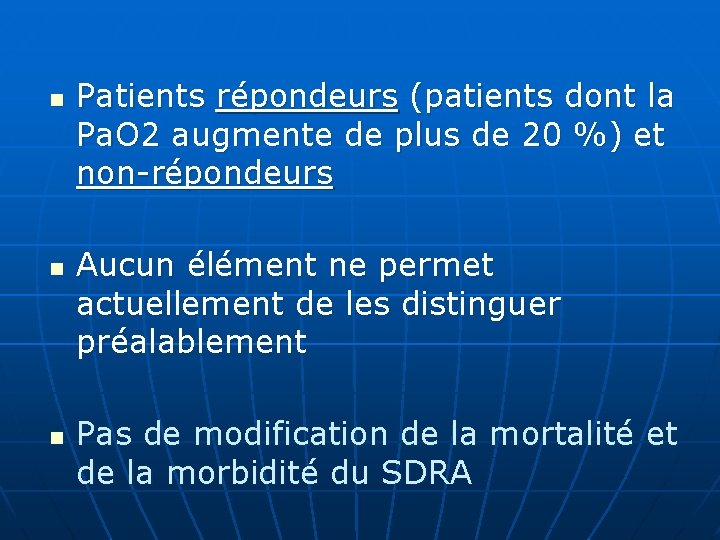

n n n Patients répondeurs (patients dont la Pa. O 2 augmente de plus de 20 %) et non-répondeurs Aucun élément ne permet actuellement de les distinguer préalablement Pas de modification de la mortalité et de la morbidité du SDRA

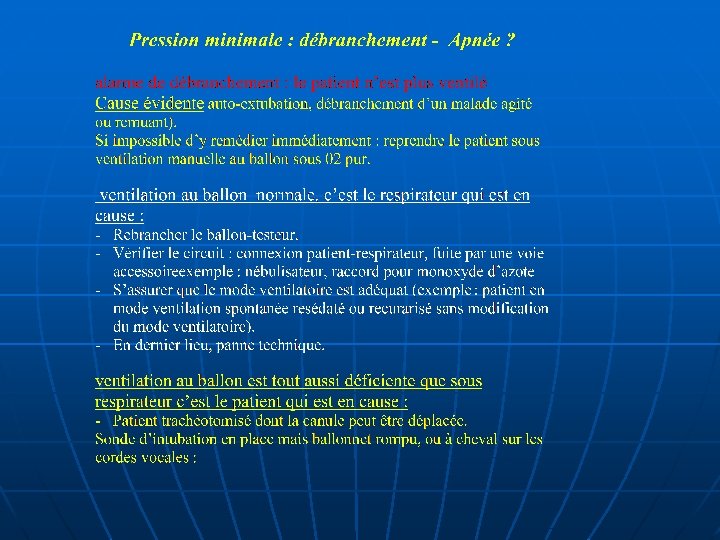

PRESSION HAUTE : Surpression Obstruction? Sonde coudée ou mordue? Repositionner - Guedel Sonde bouchée? Aspirer Asymétrie de soulèvement? Atelectasie, PNO, IT sélective Si cause non évidente et pas corrigeable immédiatement Appeler Médecin Mettre à Fi. O 2 100%

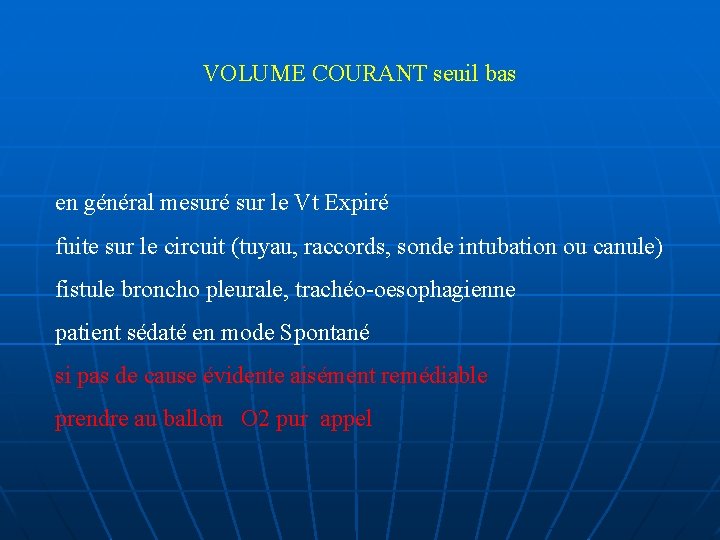

VOLUME COURANT seuil bas en général mesuré sur le Vt Expiré fuite sur le circuit (tuyau, raccords, sonde intubation ou canule) fistule broncho pleurale, trachéo-oesophagienne patient sédaté en mode Spontané si pas de cause évidente aisément remédiable prendre au ballon O 2 pur appel

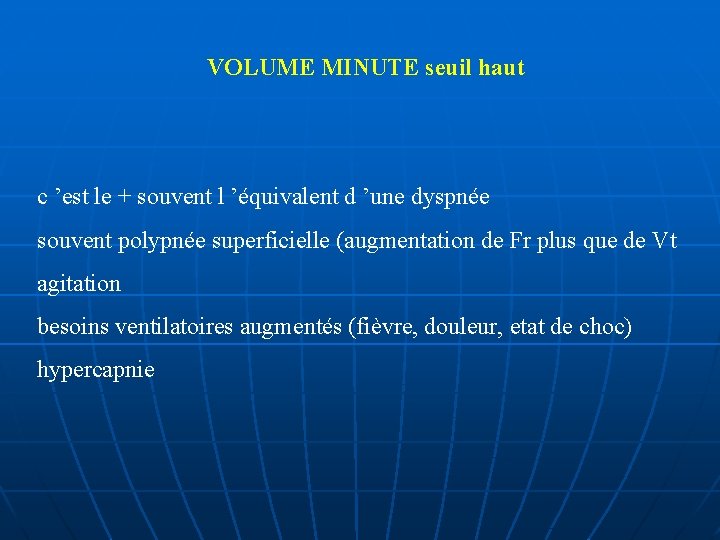

VOLUME MINUTE seuil haut c ’est le + souvent l ’équivalent d ’une dyspnée souvent polypnée superficielle (augmentation de Fr plus que de Vt agitation besoins ventilatoires augmentés (fièvre, douleur, etat de choc) hypercapnie

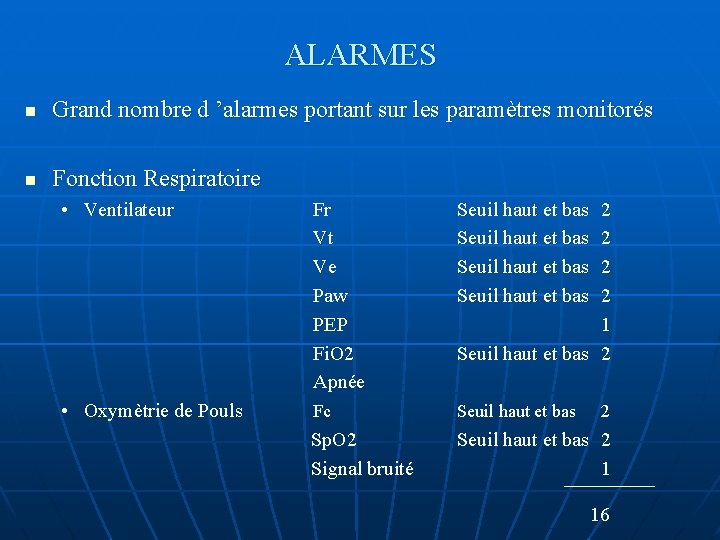

ALARMES n Grand nombre d ’alarmes portant sur les paramètres monitorés n Fonction Respiratoire • Ventilateur Fr Vt Ve Paw PEP Fi. O 2 Apnée • Oxymètrie de Pouls Fc Sp. O 2 Signal bruité Seuil haut et bas 2 2 1 Seuil haut et bas 2 1 16

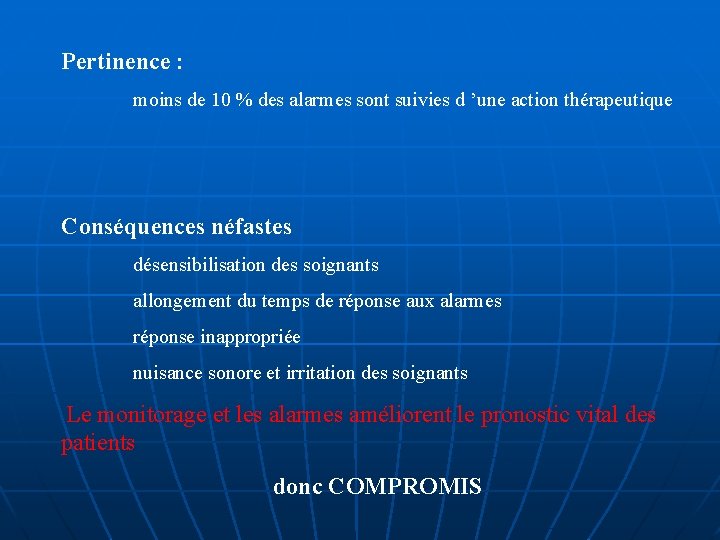

Pertinence : moins de 10 % des alarmes sont suivies d ’une action thérapeutique Conséquences néfastes désensibilisation des soignants allongement du temps de réponse aux alarmes réponse inappropriée nuisance sonore et irritation des soignants Le monitorage et les alarmes améliorent le pronostic vital des patients donc COMPROMIS

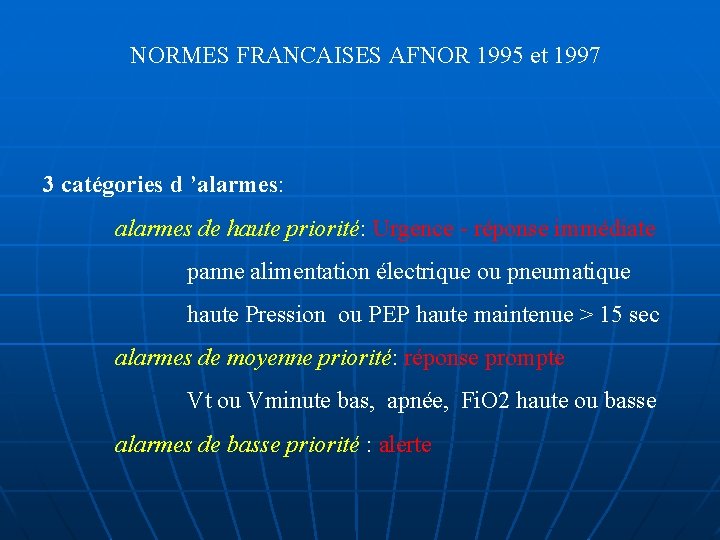

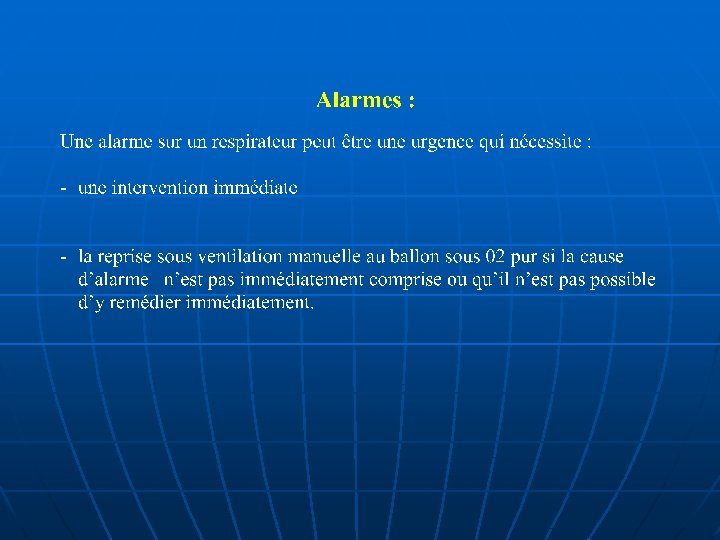

NORMES FRANCAISES AFNOR 1995 et 1997 3 catégories d ’alarmes: alarmes de haute priorité: Urgence - réponse immédiate panne alimentation électrique ou pneumatique haute Pression ou PEP haute maintenue > 15 sec alarmes de moyenne priorité: réponse prompte Vt ou Vminute bas, apnée, Fi. O 2 haute ou basse alarmes de basse priorité : alerte

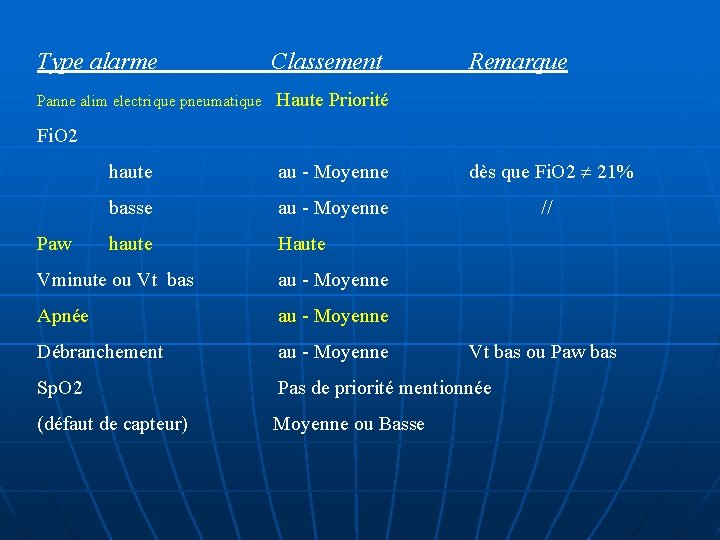

Type alarme Classement Remarque Panne alim electrique pneumatique Haute Priorité Fi. O 2 Paw haute au - Moyenne dès que Fi. O 2 21% basse au - Moyenne // haute Haute Vminute ou Vt bas au - Moyenne Apnée au - Moyenne Débranchement au - Moyenne Sp. O 2 Pas de priorité mentionnée (défaut de capteur) Moyenne ou Basse Vt bas ou Paw bas

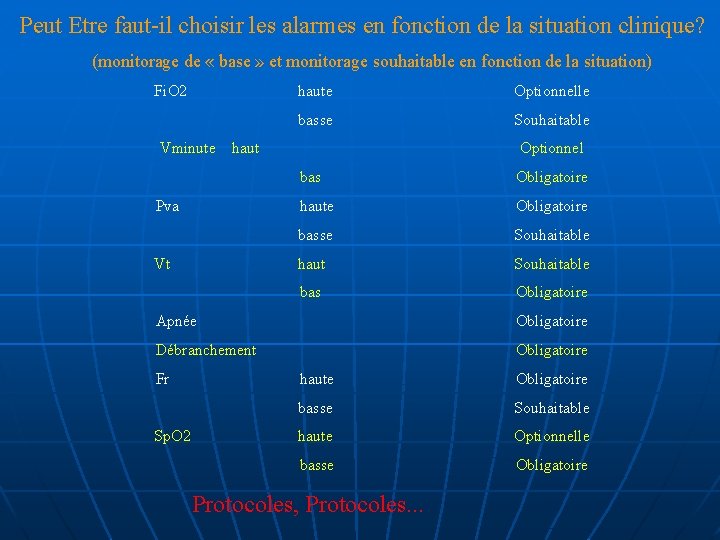

Peut Etre faut-il choisir les alarmes en fonction de la situation clinique? (monitorage de « base » et monitorage souhaitable en fonction de la situation) Fi. O 2 Vminute haute Optionnelle basse Souhaitable haut Pva Vt Optionnel bas Obligatoire haute Obligatoire basse Souhaitable haut Souhaitable bas Obligatoire Apnée Obligatoire Débranchement Obligatoire Fr Sp. O 2 haute Obligatoire basse Souhaitable haute Optionnelle basse Obligatoire Protocoles, Protocoles. . .

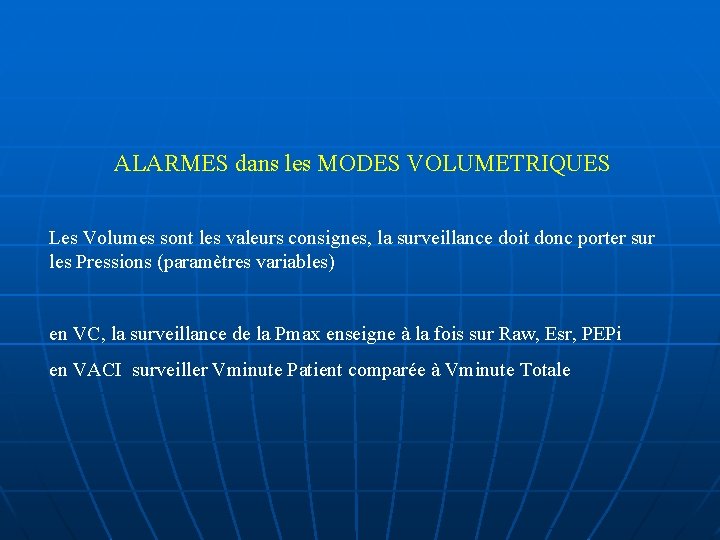

ALARMES dans les MODES VOLUMETRIQUES Les Volumes sont les valeurs consignes, la surveillance doit donc porter sur les Pressions (paramètres variables) en VC, la surveillance de la Pmax enseigne à la fois sur Raw, Esr, PEPi en VACI surveiller Vminute Patient comparée à Vminute Totale

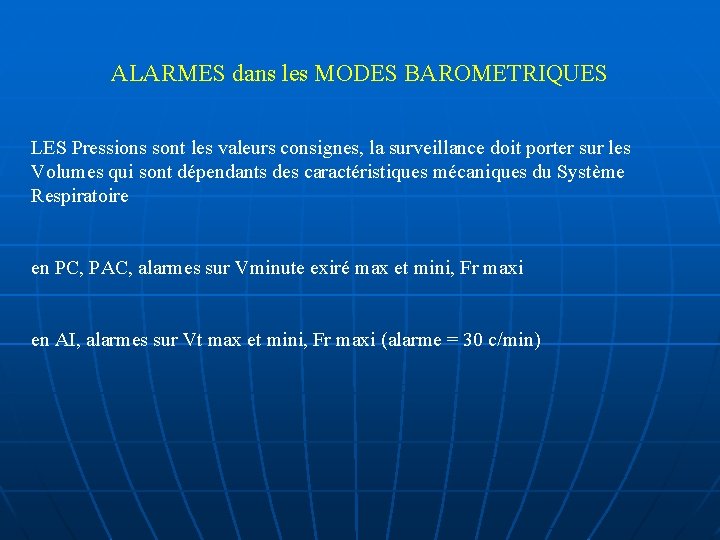

ALARMES dans les MODES BAROMETRIQUES LES Pressions sont les valeurs consignes, la surveillance doit porter sur les Volumes qui sont dépendants des caractéristiques mécaniques du Système Respiratoire en PC, PAC, alarmes sur Vminute exiré max et mini, Fr maxi en AI, alarmes sur Vt max et mini, Fr maxi (alarme = 30 c/min)

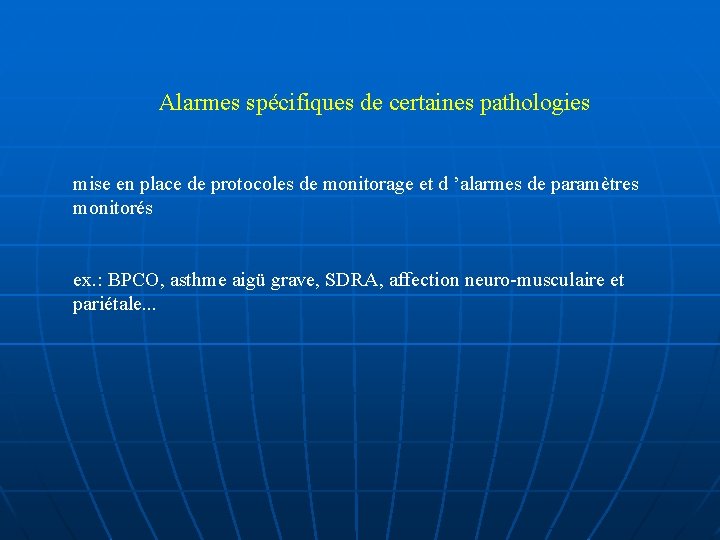

Alarmes spécifiques de certaines pathologies mise en place de protocoles de monitorage et d ’alarmes de paramètres monitorés ex. : BPCO, asthme aigü grave, SDRA, affection neuro-musculaire et pariétale. . .

MERCI de votre ATTENTION

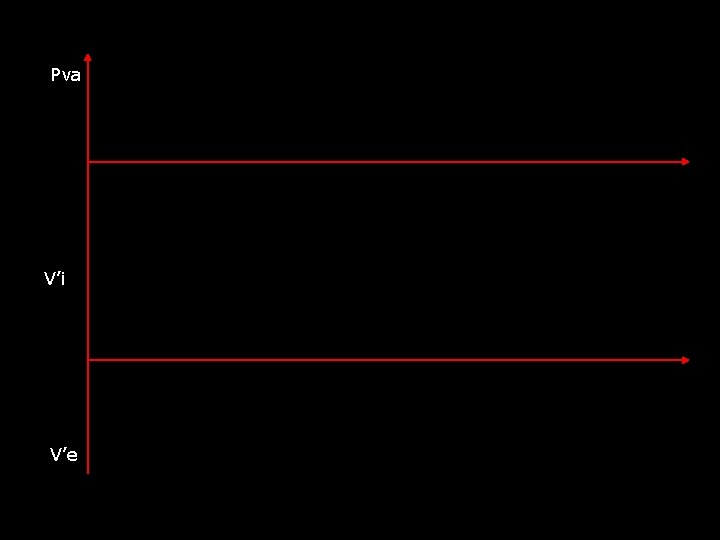

Pva V’i V’e

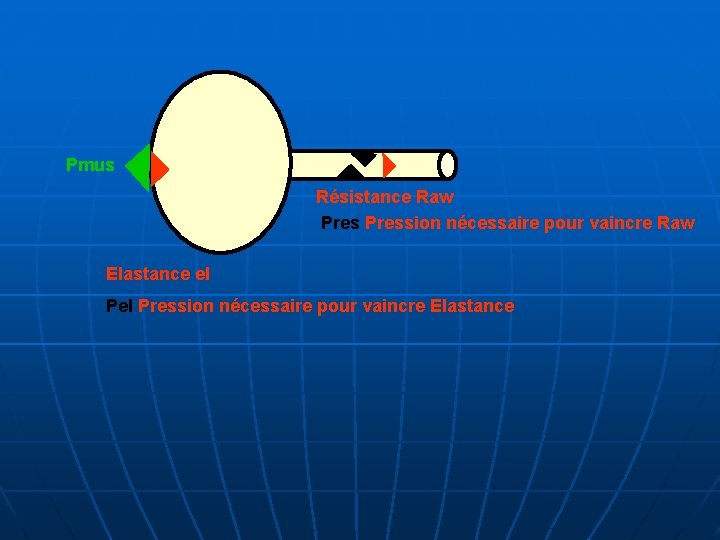

Pmus Résistance Raw Pression nécessaire pour vaincre Raw Elastance el Pression nécessaire pour vaincre Elastance
