Modernizace výuky na Fakultě stavební VUT v Brně v rámci bakalářských a magisterských studijních programů CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí Přednáška č. 11: Diagnostika vodorovných nosných konstrukcí – II (vady a poruchy) Ing. Pavel Schmid, Ph. D. 2008
VADA „Skrytý nedostatek konstrukce způsobený nevhodným návrhem, provedením, nedostatečnou údržbou. Vada nemusí vždy znamenat menší únosnost nebo použitelnost konstrukce. “ Nevhodný návrh = chyba projektu Nevhodné provedení = nerespektování projektu technologická nekázeň zabudování nejakostních materiálů, staviv Nedostatečná údržba = snížení životnosti PORUCHA „Souhrn fyzikálních, chemických nebo jiných procesů, které narušují únosnost, použitelnost nebo trvanlivost staveb. “ PORUCHA je následkem VADY Vyjímkou jsou nepředpokládané vlivy na stavební objekt – živelné a jiné katastrofy.
ÚSTAV Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí STAVEBNÍHO ZKUŠEBNICTVÍ Metodický postup hodnocení vad a poruch ČSN 73 0038 Navrhování a posuzování stavebních konstrukcí při přestavbách (platnost ukončena k 1. 9. 2005) ČSN ISO 13822 Zásady navrhování konstrukcí – Hodnocení existujících konstrukcí (vydána 1. 8. 2005)
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Metodický postup hodnocení vad a poruch – ČSN ISO 13822 a) Stanovení účelu diagnostiky konstrukce. b) Předběžný stavebně technický průzkum: 1) vyhledání a studium dostupné dokumentace a dalších údajů, 2) předběžná vizuální prohlídka vzdušných líců (místní šetření), 3) rozhodnutí o okamžitých opatřeních, 4) doporučení pro podrobné hodnocení (vypracování metodiky podrobného stavebně technického a statického průzkumu).
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Metodický postup hodnocení vad a poruch – ČSN ISO 13822 c) Podrobný stavebně technický průzkum: 1) podrobné vyhledání a prověření dokumentace, 2) podrobná defektoskopická prohlídka vzdušných líců i vizuálně nepřístupných částí nosných konstrukcí (otevření sond, endoskopická defektoskopie), 3) zjištění geometrických tvarů a skutečných rozměrů konstrukce, 4) stanovení reálného statického schématu konstrukčního systému, 5) stanovení parametrů kvality materiálů nosné konstrukce, 6) zatěžovací zkouška stropní konstrukce, 7) dlouhodobé sledování časově závislého průběhu procesu propagace vad a poruch konstrukce.
ÚSTAV Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí STAVEBNÍHO ZKUŠEBNICTVÍ Metodický postup hodnocení vad a poruch – ČSN ISO 13822 d) Výsledky diagnostiky konstrukce: 1) závěrečná hodnotící zpráva aktuálního stavebně technického a statického stavu konstrukce, 2) identifikace příčin poruch a vad konstrukce, 3) návrh variantních koncepčních konstrukčních řešení pro opatření.
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ ČSN ISO 13822, čl. 4. 5. 2 Předběžná prohlídka Kvalitativní zatřídění stavu konstrukce podle poškození žádné menší mírné závažné destrukční neznámé
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 ÚSTAVEBNÍHO BI 52 Diagnostika stavebních konstrukcí ZKUŠEBNICTVÍ ČSN ISO 13822, čl. 4. 5. 2 Předběžná prohlídka Kvalitativní hodnotící stupně Popis 1 Běžné opotřebení dobrá bezpečnost, dobrá jakost 2 Závada dobrá bezpečnost, zhoršená jakost 3 Nevýznamná porucha podstatnější snížení bezpečnosti, mírné zhoršení jakosti 4 Významná porucha podstatnější snížení bezpečnosti i jakosti, není bezprostřední ohrožení 5 Havarijní porucha bezpečnost je vážně bezprostředně ohrožena stejně jakost
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Patologie stavebních konstrukcí Disciplína zaměřená na poznávání příčinných souvislostí vzniku, rozvoje a řetězení vad a poruch a jejich následků na kvalitu stavebních objektů (funkčnost, bezpečnost, spolehlivost, životnost). Metodické členění vad a poruch a určení příčin jejich vzniku za účelem prevence.
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Etiologie vad a poruch Část patologie zaměřená na zjišťování a stanovení příčin a podmínek vzniku vady a poruchy. Příčiny vzniku mohou být vnitřní nebo vyvolané vnějším účinkem.
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Diagnostika staveb Technický obor zaměřený na metody zjišťování vad a poruch objektů. Je prostředkem pro získání podkladů a objektivních informací o aktuálním stavebně technickém stavu konstrukce.
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Svislé nosné konstrukce – nám. Svobody v Brně
ÚSTAV Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí STAVEBNÍHO ZKUŠEBNICTVÍ Stropní konstrukce systému CSD HURDIS Dlouholetá (téměř stoletá) tradice. S výrobou začala firma Slavík v Tuněchodech již za první republiky. Po druhé světové válce výroba řízena Generálním ředitelstvím cihelen (Hodonín, Hevlín, Tuněchody, Ružomberok). 1957 vydána norma ČSN 72 2642 Cihlářské prvky pro vodorovné konstrukce – Stropní desky Hurdis 1979 vydává Ministerstvo výstavby a techniky příručku Stropy – konstrukční a technická pravidla pro svépomocnou výstavbu. Po roce 1989 jediným výrobcem společnost Alois Flachs – Hodonín, Technologické pokyny k montáži stropního systému. Po medializaci havárií na přelomu 20 a 21 století vychází ČSN 72 2642 Cihelné výrobky pro vodorovné konstrukce – Hurdisky, ČSN 73 1105 Navrhování a provádění hurdiskových stropů. Budoucnost systému? V současnosti zastavena výroba v Hodoníně!
ÚSTAV Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí STAVEBNÍHO ZKUŠEBNICTVÍ Stropní konstrukce systému CSD HURDIS
ÚSTAV Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 STAVEBNÍHO BI 52 Diagnostika stavebních konstrukcí Tab. 1 Závislost počtu havárií hurdiskových stropů na ročním období (celkem 42 případů) Roční období Četnost havárií [%] Tab. 2 ZKUŠEBNICTVÍ jaro léto podzim zima 28 9, 5 34, 5 28 Závislost počtu porušených hurdiskových stropů na stáří stropu v době zjištění poruchy Stáří stropu [roky] méně než 1 2 3 4 5 a více Četnost poruch [%] 6 37 11 14 32
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ

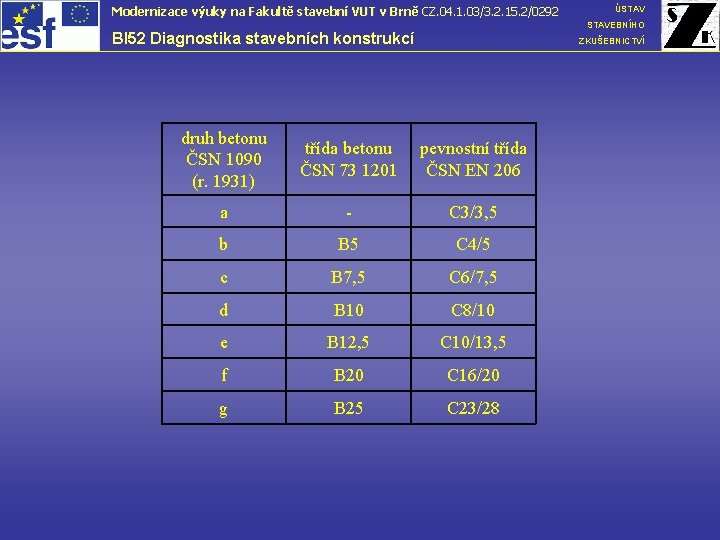

Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 ÚSTAVEBNÍHO BI 52 Diagnostika stavebních konstrukcí ZKUŠEBNICTVÍ druh betonu ČSN 1090 (r. 1931) třída betonu ČSN 73 1201 pevnostní třída ČSN EN 206 a - C 3/3, 5 b B 5 C 4/5 c B 7, 5 C 6/7, 5 d B 10 C 8/10 e B 12, 5 C 10/13, 5 f B 20 C 16/20 g B 25 C 23/28

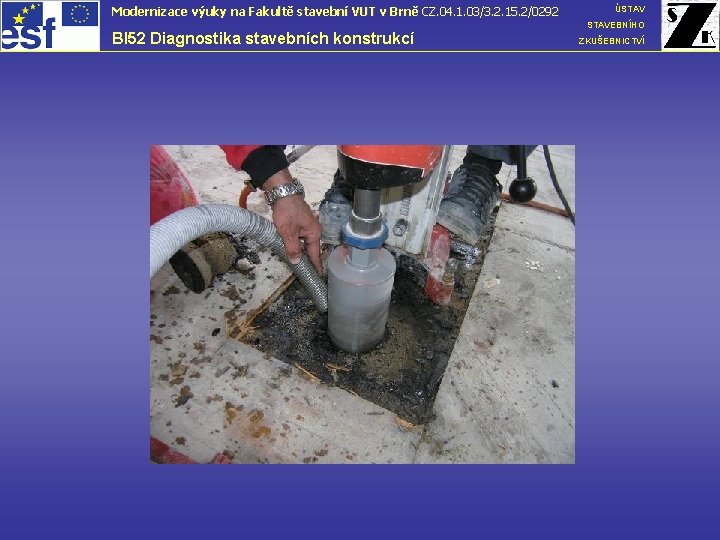

Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ

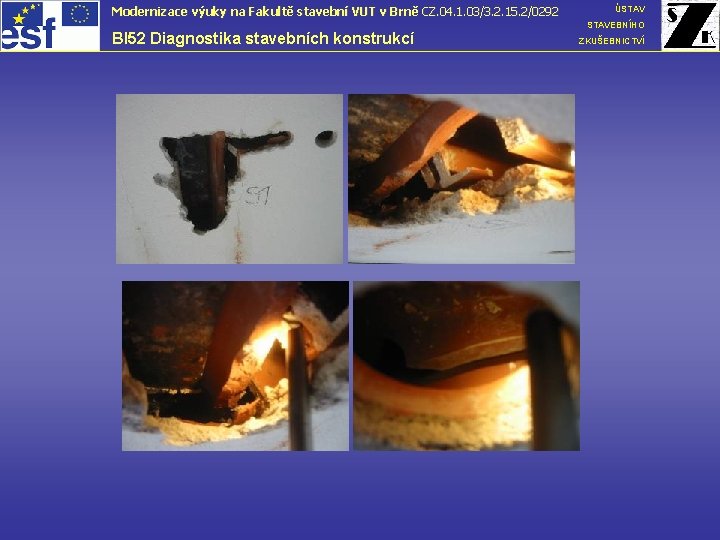

Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 STAVEBNÍHO BI 52 Diagnostika stavebních konstrukcí ZKUŠEBNICTVÍ S 1 S 3 S 2 S 3 ÚSTAV

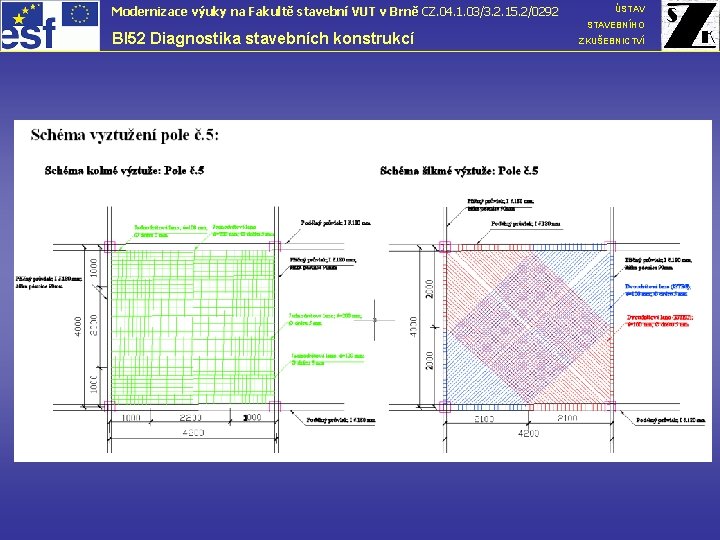

Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Hodnocená konstrukce období vzniku začátek minulého století (stáří 80 až 90 let) Obdobná konstrukce diagnostikována ve Chvalkovicích, období vzniku přelom 19. a 20. století (stáří cca 100 let)
Modernizace výuky na Fakultě stavební VUT v Brně CZ. 04. 1. 03/3. 2. 15. 2/0292 BI 52 Diagnostika stavebních konstrukcí ÚSTAVEBNÍHO ZKUŠEBNICTVÍ Stropní konstrukce systému MATRAI Historická encyklopedie světových pojmů www. 1911 encyklopedia. org (databáze z roku 1911). Ortogonálně „křížem“ vyztužená deska. Místo obvyklých prutových vložek je vyztužení realizováno hustěji kladenými tenkými dráty.
