Modelowanie Procesów Technologicznych Wykład 5 Hieronim Piotr Janecki WM i TO 1
Główne zadanie Opracowanie modelu procesu technologicznego 2
Procesy Ester Proces Produkcyjny Proces Technologiczny Proces Chemiczny Procesy jednostkowe Operacje jednostkowe 3

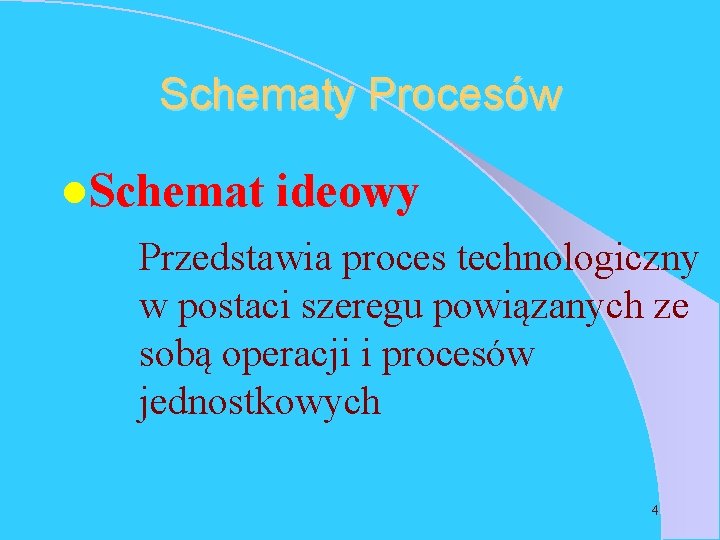

Schematy Procesów l. Schemat ideowy Przedstawia proces technologiczny w postaci szeregu powiązanych ze sobą operacji i procesów jednostkowych 4
Schematy Procesów Ester CH 3 CH 2 OH+CH 3 COOH a. CH 3 COOC 2 H 5 l. Schemat ideowy
Schemat ideowy Ca. CO 3 C 6
Schemat ideowy Mieszanie 7
Schemat ideowy Ca. CO 3 C 8
Schemat ideowy 9
Schemat ideowy 10
Schemat ideowy Ca. O 11
Schemat ideowy Półprodukt CO 2 12
Ca. CO 3 C Ca. O 13
Ca. O CO 2 14
15
SIŁA NAPĘDOWA PROCESU 16
17
Schematy Procesów l. Schemat aparaturowy Podaje kolejność operacji i procesów jednostkowych oraz aparaturę oznaczoną za pomocą symboli PN-54/C-01358 18
19
20
21
Powrót do Reakcji 22
Bilanse l. Bilanse chemicznych procesów technologicznych 23
Bilanse l. Materiałowy l. Energetyczny 24
Bilanse l. Bilanse częściowe Bilanse stechiometryczne l. Zestawienie Bilansów 25
Bilanse stechiometryczne zestawia się na podstawie równań chemicznych 26
Bilanse l. Zestawienia muszą obejmować lstopnie przemiany l. Patrz 1 27
Bilanse l. Bilans stechiometryczny zestawia się przeliczając na jeden mol głównego substratu i to by było na tyle 28
Bilanse l. Po uzyskaniu wyników przelicza się ilości substratów i produktów wyrażając je w [kg], [t] czyli [Mg] 29
30
Bilanse Jeżeli część reagentów • zawracane jest w obieg • nie przepływa przez reaktor 31
Występuje konieczność bilansowania odrębnego odgałęzionych strumieni 32
33
Bilanse W bilansie materiałowym należy uwzględnić • Skład surowców • Wydajność wszystkich reakcji • straty surowców • półproduktów • produków 34
Bilanse Sporządzimy teraz bilans stechiometryczny 35
Bilanse bilans stechiometryczny 36
Bilanse Azotan amonu z tlenku wapnia 37
Bez regeneracji Ca. CO 3 Azotan amonu z tlenku wapnia 38
Surowce główne Woda, powietrze 39
Surowce pomocnicze Ca. O, Koks (C) 40
Etapy procesu 1 Prosze zaproponowac sposob zagospodarowania CO W elektrycznym piecu łukowym 41
2 W piecu tunelowym lub w retorcie Prosze zaproponowac sposob zagospodarowania C 4( ) 42
3 Etapy procesu Dla naszych obliczeń W autoklawie 43
Gaz Ziemny Etapy procesu Etap 4 Katalizator siatka platynowa T= 773 K 44
Etapy procesu Etap 5 utlenianie hydroliza Absorpcja tlenków w wodzie 45
Etapy procesu Etap 6 zobojętnianie Zaproponouj sposob wykorzystania energii cieplnej Silnie egzotermiczna reakcja Podaj ilosc energii przypadajacej na mol produktu 46
Omówienie Teoretycznie istnieje możliwość regeneracji Ca. CO 3 i zawracania do obiegu kołowego, nie stosowano jednak tego nigdy 47
Omówienie Metoda otrzymywania amoniaku przez hydrolizę cyjanamidu wapniowego została zarzucona jako metoda nieekonomiczna Podaj kiedy to sie wydarzylo 48
Bilans stechiometryczny 49
Bilans stechiometryczny Ile powietrza musi byc wprowadzone do tego systemu? 50
Bilans stechiometryczny Wykonaj wykres Sankeya 51
52
53
Odliczając wodę 54
Powiększanie skali procesu technologicznego l Laboratoryjna l ćwierćtechniczna l półtechniczna Podaj jednostki l techniczna doświadczalna l techniczna przemysłowa 55
Wdrożenie przemysłowe l Badanie literatury l Wstępny wybór metody l Opracowanie programu badań lab. l Badania laboratoryjne l Analiza wyników l Opracowanie założeń wstępnych l Analiza danych i niewiadomych l Decyzja o kierunku dalszych badań 56
Wdrożenie przemysłowe l Projekt procesowy l Matematyczny model procesu l sumaryczna analiza procesu l ćwierćtechnika l półtechnika Podaj skale 57
Wdrożenie przemysłowe Projekt procesowy urotropina suchy; mokr l Matematyczny model procesu l sumaryczna analiza procesu l ćwierćtechnika l półtechnika Podaj skale https: //en. wikipedia. org/wiki/Hexamethylenetetramine 58
