Modelowanie konstrukcyjne form spódnicy damskiej podstawowej prezentację opracowała: mgr Elżbieta Rybnik

Prezentacja opracowana została na podstawie podręcznika „Konstrukcja i modelowanie odzieży damskiej ciężkiej” autorstwa mgr. inż. Zbigniewa Parafianowicza wydanego przez Wydawnictwa Szkolne i Pedagogiczne, Warszawa 1997.

Wymiary niezbędne do narysowania spódnicy • ZWo – wzrost; • ot – obwód pasa; • obt – obwód bioder z uwzględnieniem wypukłości brzucha.

Rozpoczynamy od narysowania kąta prostego z prawej strony kartki: T

Głębokość bioder TB = 1/10 · ZWo + 4, 0 T B

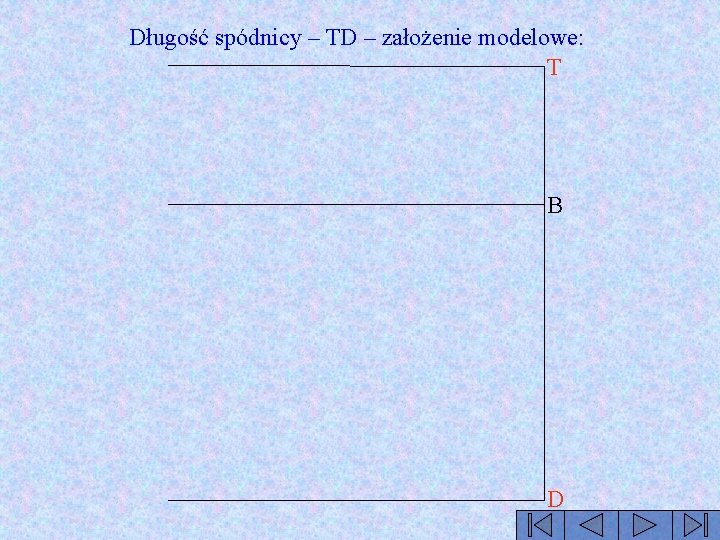

Długość spódnicy – TD – założenie modelowe: T B D

Połowa szerokości spódnicy BB 1 = ½ obt + 1, 0 T 1 T B 1 B D 1 D

Połowa szerokości tylnej części spódnicy T 1 B 1 D 1 BB 2 = ½ BB 1 T B 2 B D

Podwyższenie linii talii na linii bocznej T 3 T 1 T B 1 D 1 T 2 T 3 = 1, 0 2 T B 2 B D

Wielkość wcięcia bocznego tyłu i przodu T 3 T 4 = T 3 T 5 = 1/5 (obt – ot) – 1, 5 T 3 T 4 T 1 T 2 T B 1 B 2 B D 1 D

T 1 B 1 D 1 Linia środka zaszewki tyłu T 5 T 3 T 4 T 6 T 2 B 2 TT 6 = ½ TT 4 T B D

T 1 Linia środka zaszewki przodu T 1 T 7 = ½ T 1 T 5 + 2, 0 T 5 T 3 T 4 T 7 T 6 B 1 D 1 T 2 T B 2 B D

Obliczenie wielkości t przypadającej na szerokość zaszewek w przodzie i tyle: t = (TT 4 + T 5 T 1) – (½ ot + 1, 0) gdzie: 1, 0 cm - dodatek składający się z: 0, 5 cm – dodatek przeznaczony na luz w obwodzie pasa; 0, 5 cm – dodatek technologiczny przeznaczony na skurcz występujący przy wszywaniu paska. Rozliczenie szerokości zaszewek tyłu i przodu Przykład: t = 5, 5 1/3 szerokość zaszewki przodu (dla wymiarów podanych na początku) 1/3 1, 8 + 1, 8 szerokość zaszewki tyłu

B 1 D 1 2/3 T 2 B 2 1/2 T 2 B 2 Siatka konstrukcyjna spódnicy damskiej podstawowej: T 5 T 3 T 4 T 7 T 6 T 1 T 2 T B 2 B D

Modelowanie konstrukcyjne form spódnicy damskiej podstawowej: T 5 T 3 T 4 T 7 T 6 T 1 T 2 T B 1 B 2 Przód D 1 B Tył D
