Modelo TCP/IP

Arquitectura El modelo OSI describe las comunicaciones de red ideales con una familia de protocolos. TCP/IP no se corresponde directamente con este modelo. TCP/IP combina varias capas OSI en una única capa, o no utiliza determinadas capas. La tabla siguiente muestra las capas de la implementación de Oracle Solaris de TCP/IP. La tabla enumera las capas desde la capa superior (aplicación) hasta la capa inferior (red física).

MODELO OSI

Capas y Funciones

Capa de red física La capa de red física especifica las características del hardware que se utilizará para la red. Por ejemplo, la capa de red física especifica las características físicas del medio de comunicaciones. La capa física de TCP/IP describe los estándares de hardware como IEEE 802. 3, la especificación del medio de red Ethernet, y RS-232, la especificación para los conectores estándar.

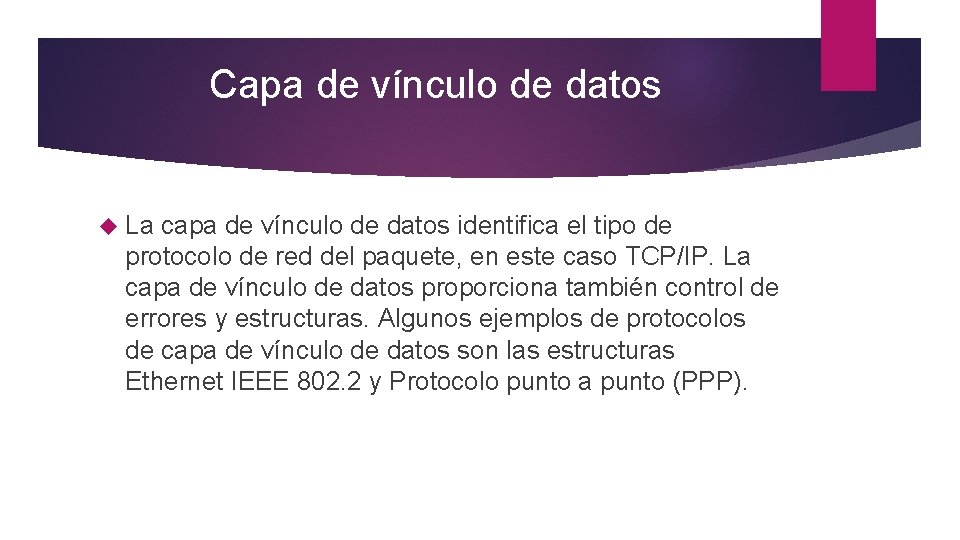

Capa de vínculo de datos La capa de vínculo de datos identifica el tipo de protocolo de red del paquete, en este caso TCP/IP. La capa de vínculo de datos proporciona también control de errores y estructuras. Algunos ejemplos de protocolos de capa de vínculo de datos son las estructuras Ethernet IEEE 802. 2 y Protocolo punto a punto (PPP).

Protocolo ARP El protocolo de resolución de direcciones (ARP) se encuentra conceptualmente entre el vínculo de datos y las capas de Internet. ARP ayuda al protocolo IP a dirigir los datagramas al sistema receptor adecuado asignando direcciones Ethernet (de 48 bits de longitud) a direcciones IP conocidas (de 32 bits de longitud).

Capa de Internet La capa de Internet, también conocida como capa de red o capa IP, acepta y transfiere paquetes para la red. Esta capa incluye el potente Protocolo de Internet (IP), el protocolo de resolución de direcciones (ARP) y el protocolo de mensajes de control de Internet (ICMP).

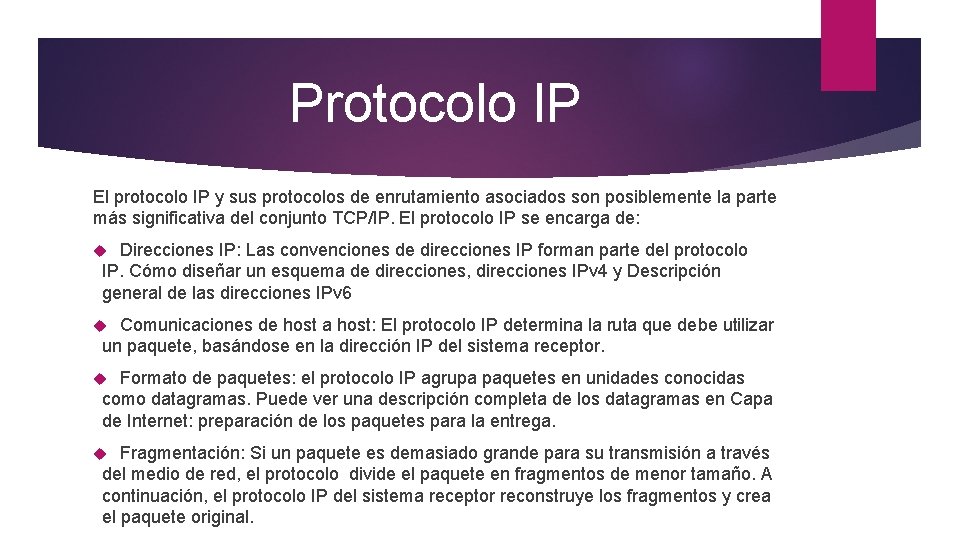

Protocolo IP El protocolo IP y sus protocolos de enrutamiento asociados son posiblemente la parte más significativa del conjunto TCP/IP. El protocolo IP se encarga de: Direcciones IP: Las convenciones de direcciones IP forman parte del protocolo IP. Cómo diseñar un esquema de direcciones, direcciones IPv 4 y Descripción general de las direcciones IPv 6 Comunicaciones de host a host: El protocolo IP determina la ruta que debe utilizar un paquete, basándose en la dirección IP del sistema receptor. Formato de paquetes: el protocolo IP agrupa paquetes en unidades conocidas como datagramas. Puede ver una descripción completa de los datagramas en Capa de Internet: preparación de los paquetes para la entrega. Fragmentación: Si un paquete es demasiado grande para su transmisión a través del medio de red, el protocolo divide el paquete en fragmentos de menor tamaño. A continuación, el protocolo IP del sistema receptor reconstruye los fragmentos y crea el paquete original.

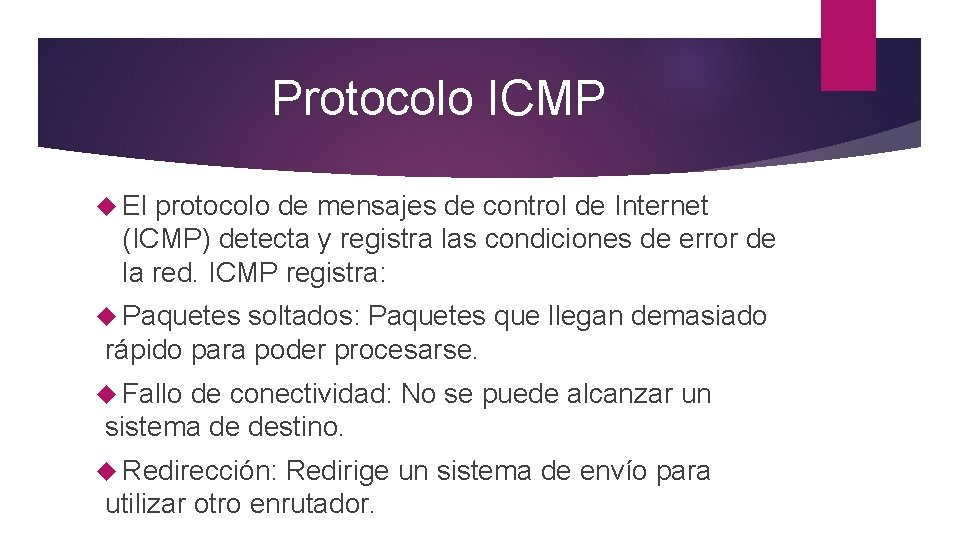

Protocolo ICMP El protocolo de mensajes de control de Internet (ICMP) detecta y registra las condiciones de error de la red. ICMP registra: Paquetes soltados: Paquetes que llegan demasiado rápido para poder procesarse. Fallo de conectividad: No se puede alcanzar un sistema de destino. Redirección: Redirige un sistema de envío para utilizar otro enrutador.

Capa de transporte La capa de transporte TCP/IP garantiza que los paquetes lleguen en secuencia y sin errores, al intercambiar la confirmación de la recepción de los datos y retransmitir los paquetes perdidos. Este tipo de comunicación se conoce como transmisión de punto a punto. Los protocolos de capa de transporte de este nivel son el Protocolo de control de transmisión (TCP), el Protocolo de datagramas de usuario (UDP) y el Protocolo de transmisión para el control de flujo (SCTP). Los protocolos TCP y SCTP proporcionan un servicio completo y fiable. UDP proporciona un servicio de datagrama poco fiable.

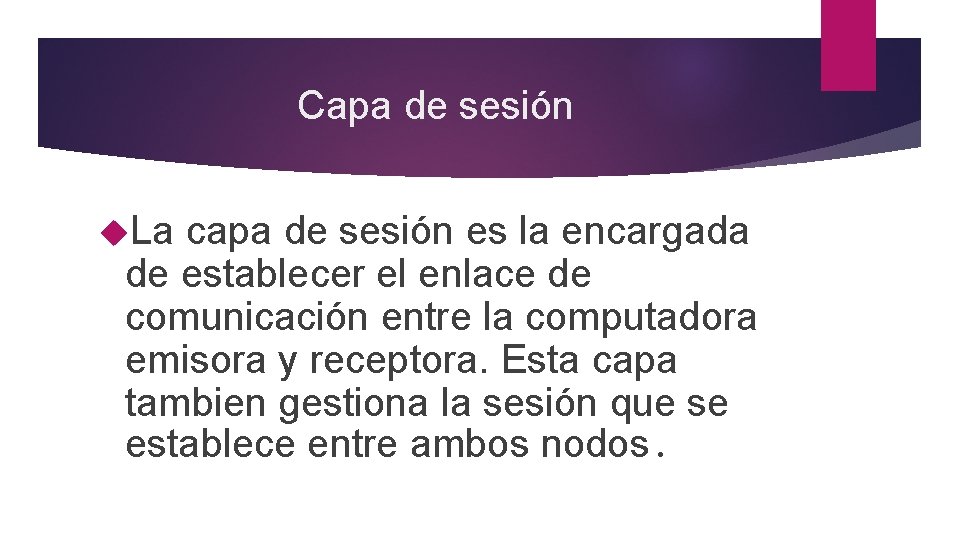

Capa de sesión La capa de sesión es la encargada de establecer el enlace de comunicación entre la computadora emisora y receptora. Esta capa tambien gestiona la sesión que se establece entre ambos nodos.

Capa de presentación La capa de Presentación del modelo OSI se encarga de traducir el formato y asigna una sintaxis a los datos para su transmisión en la red.

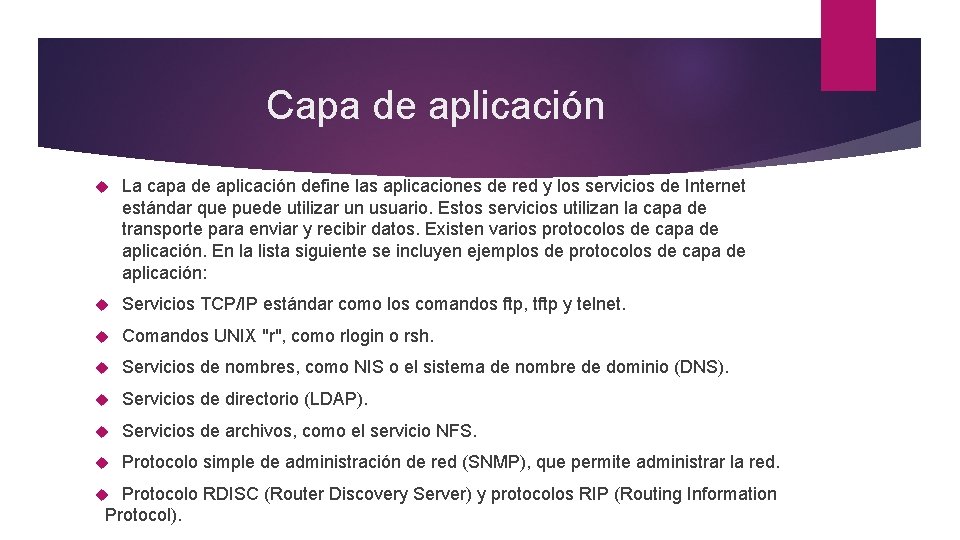

Capa de aplicación La capa de aplicación define las aplicaciones de red y los servicios de Internet estándar que puede utilizar un usuario. Estos servicios utilizan la capa de transporte para enviar y recibir datos. Existen varios protocolos de capa de aplicación. En la lista siguiente se incluyen ejemplos de protocolos de capa de aplicación: Servicios TCP/IP estándar como los comandos ftp, tftp y telnet. Comandos UNIX "r", como rlogin o rsh. Servicios de nombres, como NIS o el sistema de nombre de dominio (DNS). Servicios de directorio (LDAP). Servicios de archivos, como el servicio NFS. Protocolo simple de administración de red (SNMP), que permite administrar la red. Protocolo RDISC (Router Discovery Server) y protocolos RIP (Routing Information Protocol).
