Modelo Entidad Relacin ER El modelo entidad relacin

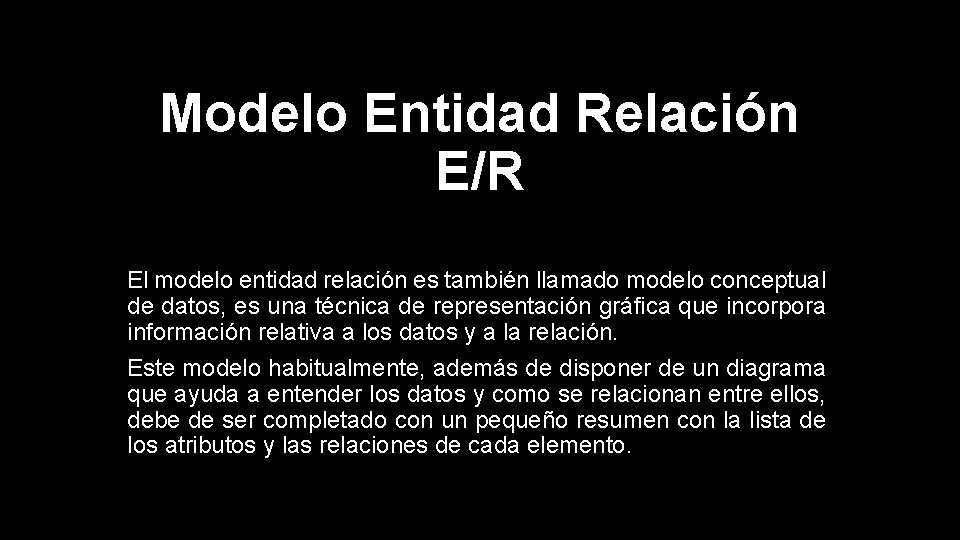

Modelo Entidad Relación E/R El modelo entidad relación es también llamado modelo conceptual de datos, es una técnica de representación gráfica que incorpora información relativa a los datos y a la relación. Este modelo habitualmente, además de disponer de un diagrama que ayuda a entender los datos y como se relacionan entre ellos, debe de ser completado con un pequeño resumen con la lista de los atributos y las relaciones de cada elemento.

Características § Refleja tan solo la existencia de los datos, no de lo que se hace con ellos. § No está orientado a aplicaciones específicas. § No tiene en cuenta restricciones de espacio, almacenamiento, ni tiempo de ejecución. § Está abierto a la evolución del sistema. § Es el modelo conceptual más utilizado

Entidad Es cualquier objeto sobre el que se desea almacenar información en las bases de datos: persona, concepto abstracto o suceso. Se representa mediante un rectángulo en la cual en el interior se coloca el nombre de la entidad. ENTIDAD

Tributos Es cada una de las propiedades o características que tiene una entidad. Se representa mediante un óvalo con el nombre del atributo dentro. TRIBUTO Dominios, cada atributo de una entidad está asociado a un dominio, el cual representa el conjunto de valores que puede tomar el tributo.

Relación Es una asociación entre 2 o más entidades, cada una cuenta con un nombre que describe su función. Se representan gráficamente mediante rombos y su nombre aparece en el interior. RELACION

Tipos de relación Relaciones bancarias: relacionan dos entidades.

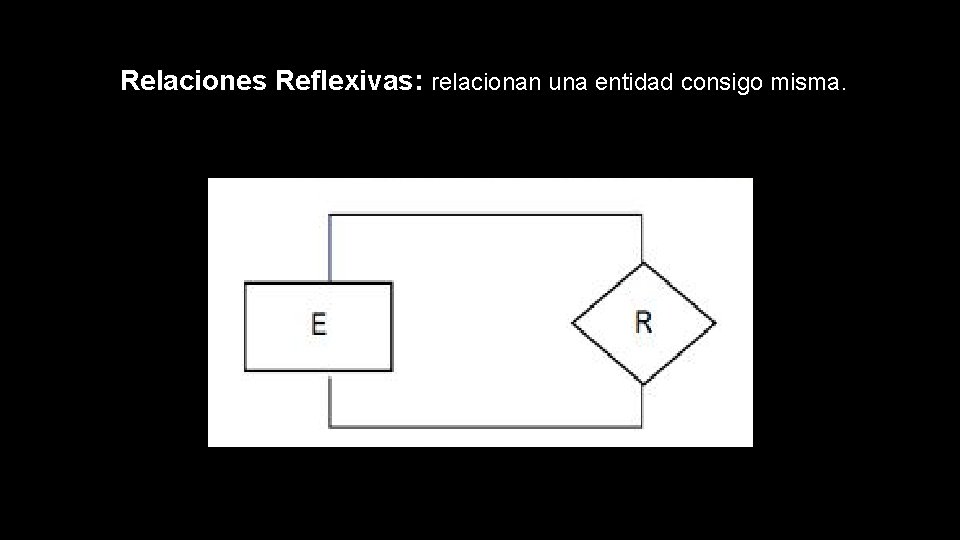

Relaciones Reflexivas: relacionan una entidad consigo misma.

Relaciones ternarias: relaciones tres, cuatro, . . . entidades respectivamente.

En la siguiente figura se muestran los indicadores de papeles director y trabajador entre el conjunto de entidades empleado y el conjunto de relaciones trabaja- para.

Considere el conjunto de objetos HOMBRE y MUJER. Se puede definir la relación Está-casado-con. A esta relación se le denomina conjunto de objetos agregado. Si le ponemos nombre, a este agregado se le puede llamar MATRIMONIO.

Empleados de una empresa que pueden ser jefes de otros empleados. Si los empleados pueden dividirse en jefes y subordinados, es preferible usar una jerarquía de generalización en lugar de una relación reflexiva. Pero si un jefe puede a su vez tener otro jefe de nivel superior y así recursivamente, es necesario usar una relación reflexiva.
