Modelo de Transistores Bipolares Electrónica I

Amplificación en ac La conservación de la energía exige que la potencia de salida Po no puede sr mayor que la potencia de entrada Pi, es decir la eficiencia definida e = Po/Pi como no puede ser mayor que 1. En un amplificador parte de la potencia de dc se convierte en potencia de ac permitiendo que la potencia de salida sea mayor que la de entrada. Los amplificadores de pequeña señal a transistores pueden considerarse lineales permitiendo aplicar el principio de superposición para aislar la parte de ac de la de dc.

Circuito en ac Circuito original

Circuito equivalente en ac donde se han eliminado las fuentes de dc y los capacitores.

Circuito equivalente con una tierra común.

Parámetros importantes Considere la siguiente red de dos puertos Ii Vi Io Zi Impedancia de entrada Sistema de Dos puertos Zo Vo Impedancia de salida

Determinación de la impedancia de entrada

ejemplo

Determinación de la impedancia de salida

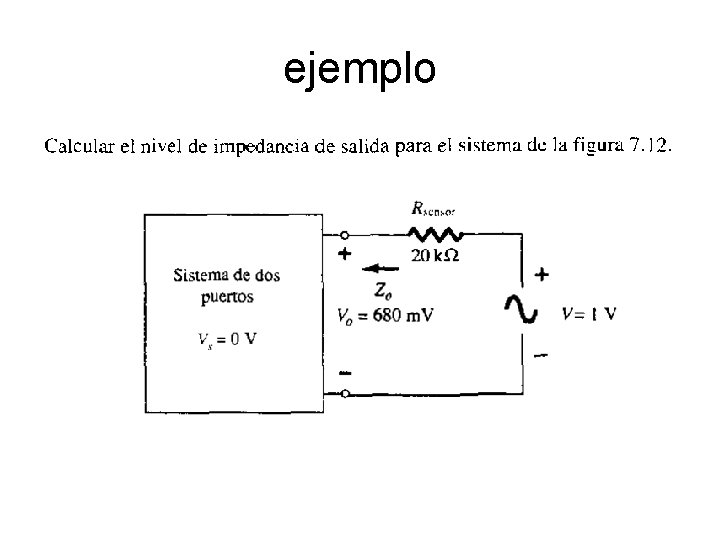

ejemplo

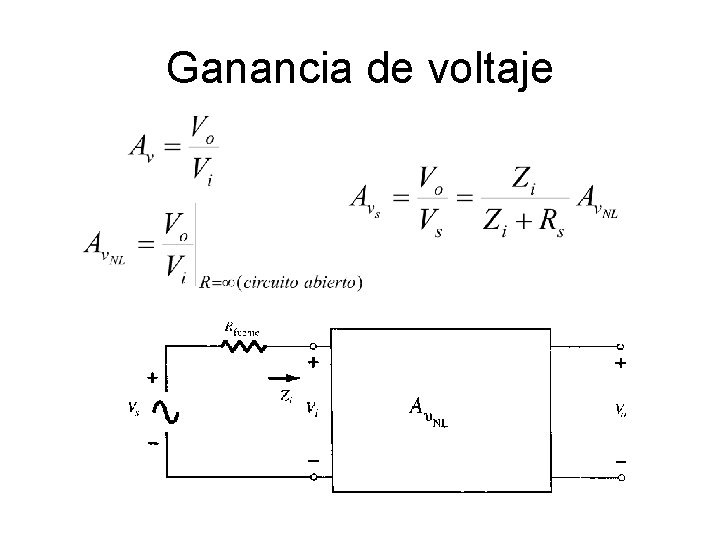

Ganancia de voltaje

ejemplo

Ganancia de corriente

Relación de fase

Modelo re

Configuración de base común Circuito original Modelo IC = a. IE

Modelo simplificado En base común: Zi = r. E Y Zo =

Ganancias con una carga RL: Av = a. RL/re Y Ai = -a = -1 El voltaje de salida esta en fase con el de entrada

ejemplo
