Modelo de Negocios
Modelado del Negocio • La extensión UML para el modelado de Negocios • • se basa en la adición de algunos estereotipos. Todos los conceptos de UML pueden ser usados para el modelado de negocios, pero los estereotipos que se presentarán proveen una terminología más afín a este propósito. El modelado del negocio se basa en dos diagramas principales, el modelo de casos de uso del negocio y los modelos de objetos del negocio. Adicionalmente se presenta el modelo del dominio
Business Use Case Diagrams • Son usados para representar la funcionalidad provista por una organización. Preguntas típicas son: – ¿Qué es lo que el negocio hace? – ¿Por qué construimos el sistema¿. . etc • Estos son representados desde una perspectiva organizacional • No diferencian entre procesos manuales y automatizados (Los Use • case diagrams, se centran el los procesos automatizados) Muestran las interacciones entre casos de uso del negocio y actores del negocio. – Los casos de uso del negocio representan los procesos que un negocio ejecuta. – Los actores del negocio, representan roles con los cuales el negocio interactúa, tales como cliente o vendedores, etc. – Los actores del negocio representan a cualquiera o cualquier cosa fuera del negocio que interactúe con éste. – No representa roles o trabajadores en el interior de un negocio. • Trabajadores en el interior de un negocio, son representado por business workers.
Un worker representa la abstracción de un humano que interactua con el sistema. Un worker interactua con otros workers y manipula entidades mientras participa en la realización de un caso de uso. Un case worker es un worker que interactua directamente con actores fuera del sistema. Un internal worker es un worker que interactua con otros workers y entidades dentro del sistema. Una entity es una clase pasiva, que no inicia interacciones. En el modelo de negocios representa objetos que los workers accedemn, inspeccionan, manipulan y/o producen
Estereotipos en Rational Rose

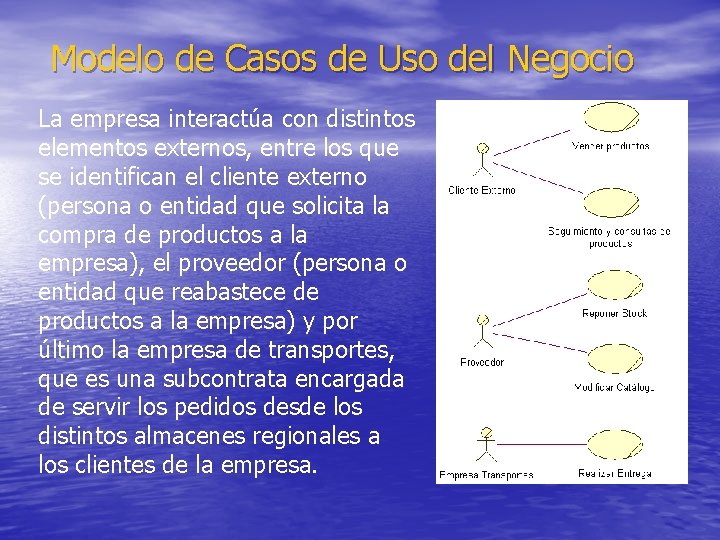

Modelo de Casos de Uso del Negocio La empresa interactúa con distintos elementos externos, entre los que se identifican el cliente externo (persona o entidad que solicita la compra de productos a la empresa), el proveedor (persona o entidad que reabastece de productos a la empresa) y por último la empresa de transportes, que es una subcontrata encargada de servir los pedidos desde los distintos almacenes regionales a los clientes de la empresa.
Modelo de Objetos del Negocio Vender Producto

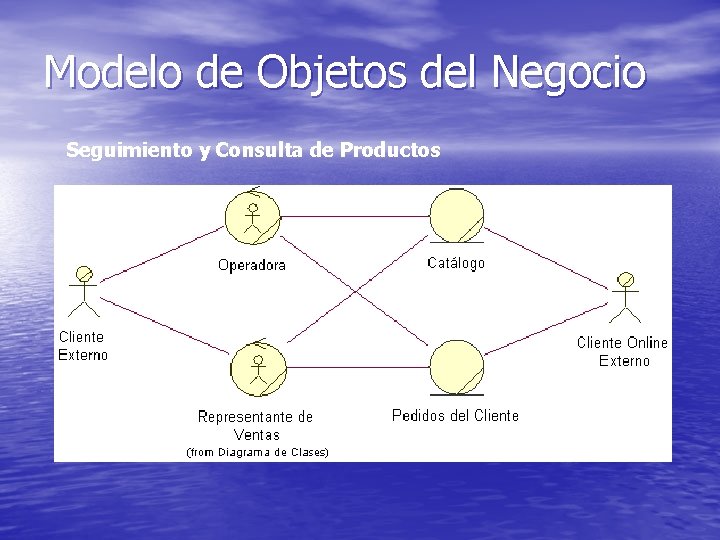

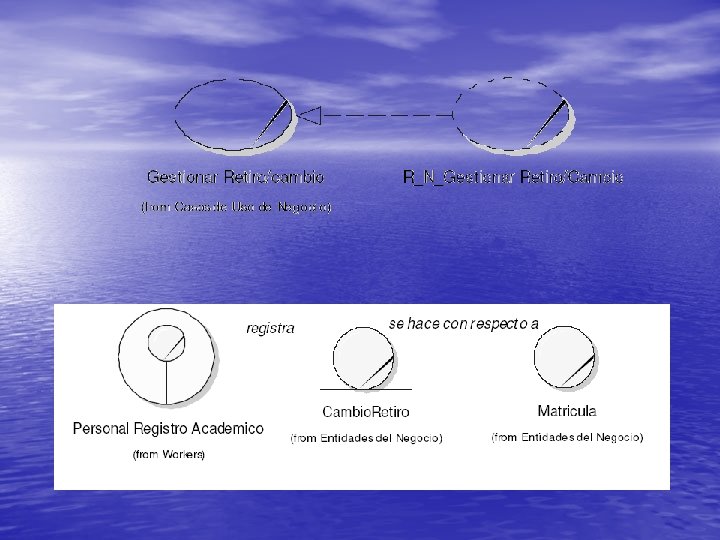

Modelo de Objetos del Negocio Seguimiento y Consulta de Productos

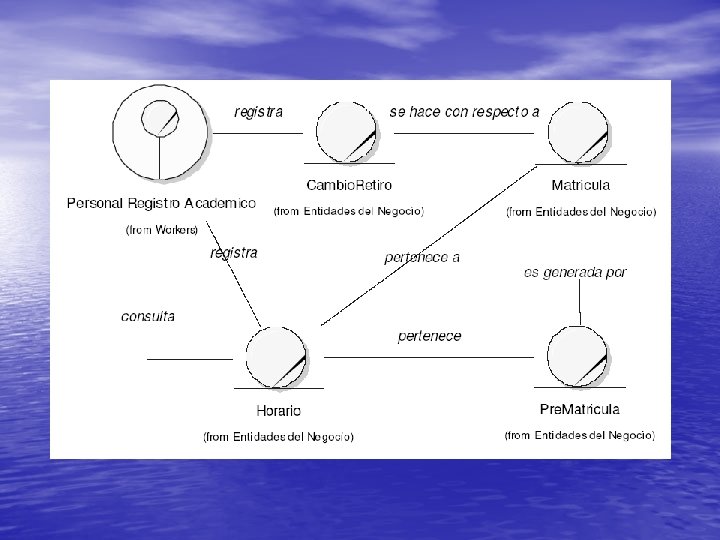

Modelo de Dominio del Negocio
