MODELING Mail merge 1 BLENDER n Blender adalah

MODELING Mail merge 1

BLENDER n Blender adalah suatu aplikasi yang dapat digunakan untuk modeling. Mail merge 2

Mail merge 3

Mail merge 4

Shortcut Umum pada Blender Secara umum, kita akan sering menggunakan Shortcut (proses cara cepat kombinasi huruf pada keyboard) dalam memilih, execute, menampilkan menu pada window, dan lainnya. Shortcut umum tersebut diantaranya: 1. “A”, akan men-select/deselect object/mesh. 2. “W”, akan menampilkan menu. 3. “T”, menampilkan Toolbar. 4. “N”, menampilkan Properties object. 5. “R” (Rotate), memutar object/mesh. 6. “S” (Scale), mengubah ukuran object. 7. “G” (Grab), memindahkan mesh. 8. “E” (Extrude), memberi kesan timbul dari mesh. 9. “F” (Face), mempertemukan dua atu lebih edge atau face. 10. “Ctrl + B” (Bevel), membuat ujung sudut menjadi rounded. 11. “Ctrl + Z”, undo. 12. “Ctrl + Shift + Z”, redo. 13. “Ctrl + R”, mengaktifkan tool Subdivide. 14. “Shift + A”, menampilkan menu Mesh (Cube, Circle, Cone, Grid, dll). 15. “Shift + D”, untuk duplikat object. Mail merge 5

Memindahkan Objek Move G n Rotate R n Scale S Detail: n G+X pindahkan objek sesuai sumbu x n R+y putar objek menurut sumbu y n S+z skala kan objek sesuai sumbu z n Mail merge 6

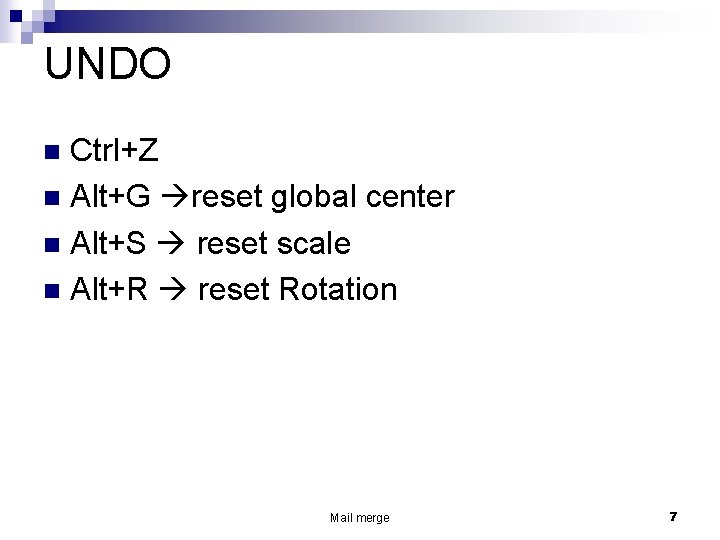

UNDO Ctrl+Z n Alt+G reset global center n Alt+S reset scale n Alt+R reset Rotation n Mail merge 7

Modeling n 1. 2. Terdapat 2 pendekatan dalam modeling : Direct mesh editing : Sebuah pendekatan yang lebih tradisional yang biasa digunakan oleh modeler yang profesional. Sculpting : Sebuah cara yang cepat dari membentuk model, juga berguna untuk rincian yang lebih halus. Kegunaanya untuk memanipulasi objek digital seolah-olah itu terbuat dari bahan kehidupan nyata. Mail merge 8

Apa Itu Mesh? Mesh adalah kumpulan vertex, edge dan face yang membentuk sebuah objek yang utuh. Vertex sendiri artinya sebuah titik yang terletak pada koordinat X, Y, dan tertentu. E vertex jika digabungkan akan membentuk Edge. Bidang permukaan yang berbentuk dari kurva tertutup yang terbentuk dari 3 vertex dan edge ( memiliki 3 sisi) atau lebih disebut Face. Bentuk face yang paling dasar adalah segitiga dengan 3 edge dan vertex yang mengapitnya. Face dalam 3 D sering disebut dengan Polygon. Mail merge 9

Vertex, Edge dan Face Mail merge 10

Mail merge 11

Klik Add mesh Klik shift + A Select all A Hapus objek X Duplikat objek shift + D Mail merge 12

Edit Mode n Untuk File baru klik File ➤ New atau menekan Ctrl + N n Saat membuka file baru, kita akan berada dalam mode objek. Klik list seperti gambar disamping dan ubah ke mode edit. Mail merge 13

n Ketika masuk ke mode edit pertama kalinya, sering semua simpul dari objek akan terpilih. Hapus semua dengan menekan A (matikan semua / hapus semua) sehingga tidak ada yang terpilih. n Periksa bahwa Anda berada pada modus vertex. Anda dapat mengkonfirmasi hal ini dengan melihat gambar dibawah ini Mail merge 14

n n pilih salah satu simpul sudut kubus dan coba mengkliknya. Kemudian Anda dapat memindahkan sudut titik yang dipilih menggunakan klik G atau dengan menyeret panah manipulator. Namun, jika Anda memilih beberapa simpul (misalnya, menggunakan Shift untuk memilih beberapa poin), daerah yang dipilih dapat diputar. Mail merge 15

n Gambar dibawah ini merupakan tools untuk memilih bagian vertex nya(titik), bagian edgenya(sisi) ataupun bagian facenya, Mail merge 16

Menu Edge n n Menekan Ctrl + E akan memunculkan menu edge. Edge Slide : ini memungkinkan edgeloop dipilih untuk dipindahkan dari sisi ke sisi. Edge loop : dua atau lebih edge yang terhubung membentuk path (lintasan). lintasan edge loop mungkin akan terhenti jika menemui pole, triangle. edge ring : dua atau lebih edge yang membentuk ring. Mail merge 17

Tombol Mouse n n Pada software Blender, tombol mouse sangat berguna. Pada ebook ini banyak menggunakan singkatan untuk merujuk tombol-tombol pada mouse agar lebih ringkas. LMB(Left Mouse Button) tombol kiri mouse RMB(Right Mouse Button) tombol kanan mouse MMB(Middle Mouse Button) tombol tengah mouse Mail merge 18

§ Blender lebih optimal digunakan pada keyboard PC standar dimana terdapat Num. Pad. § Selama menggunakan Blender, diwajibkan menggunakan Interface Mouse yang memiliki mouse-wheel (Scroll) Mail merge 19

Cursor n n Klik kiri penempatan kursor Klik kanan pemilihan objek Mail merge 20
