MODELAGEM COM A UML UNIFIED MODELING LANGUAGE BREVE

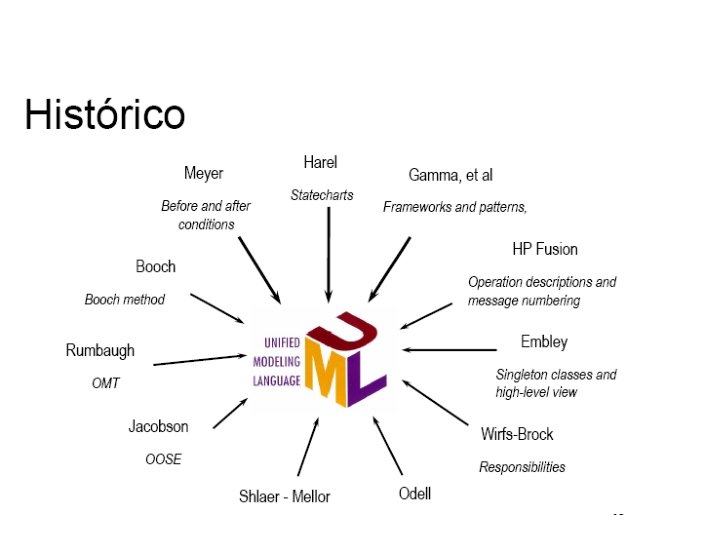

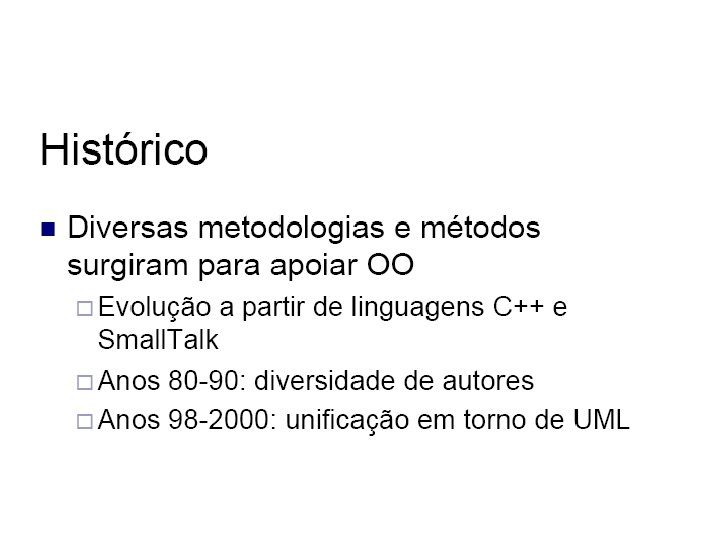

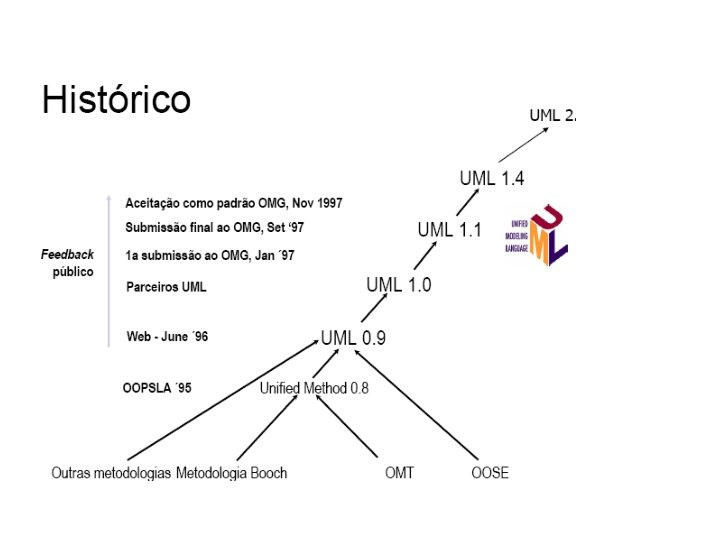

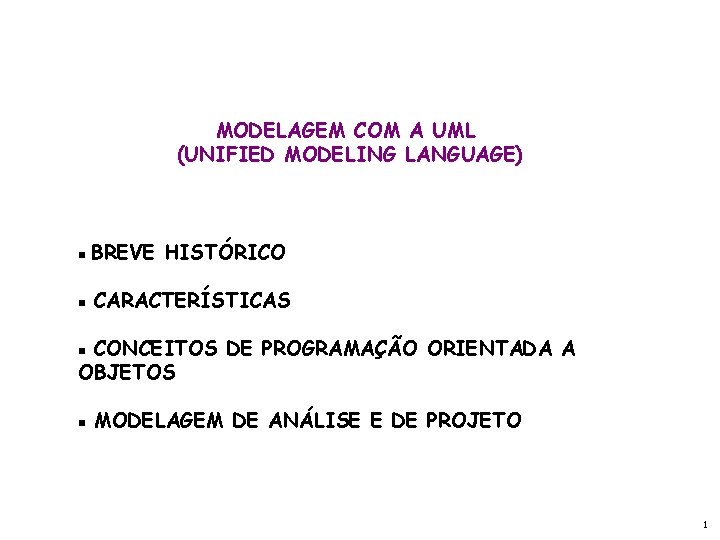

MODELAGEM COM A UML (UNIFIED MODELING LANGUAGE) BREVE HISTÓRICO CARACTERÍSTICAS CONCEITOS DE PROGRAMAÇÃO ORIENTADA A OBJETOS MODELAGEM DE ANÁLISE E DE PROJETO 1

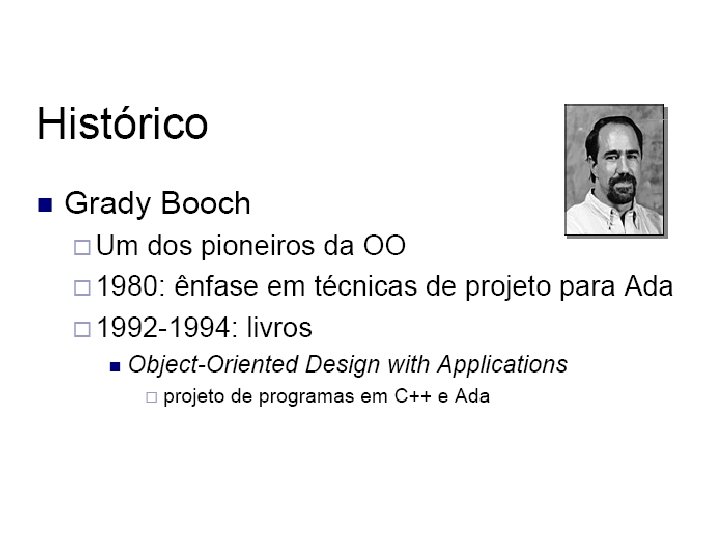

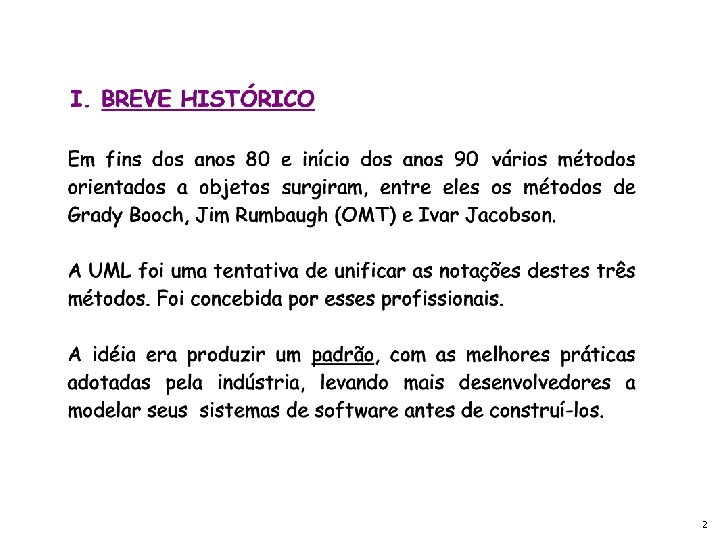

2

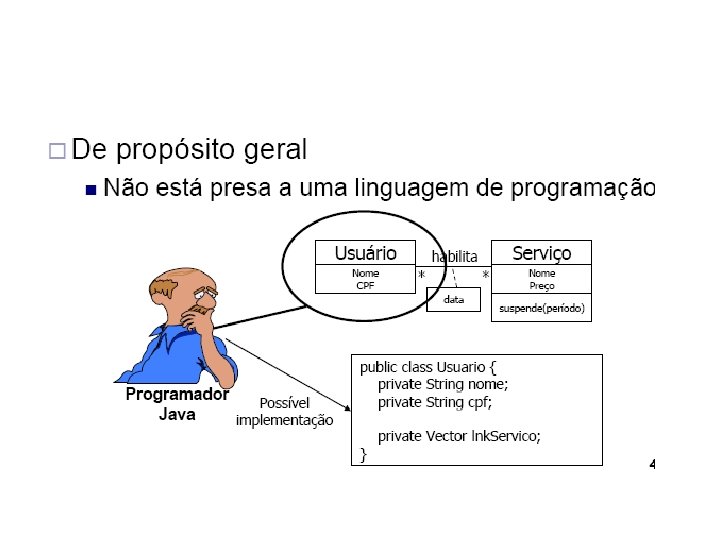

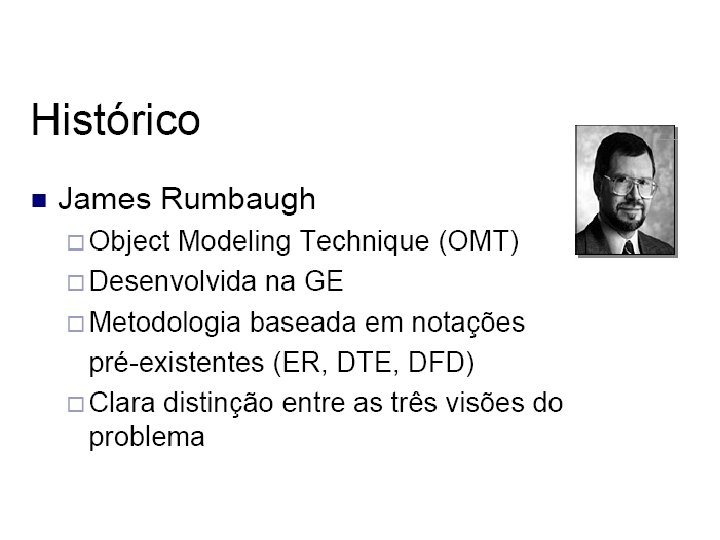

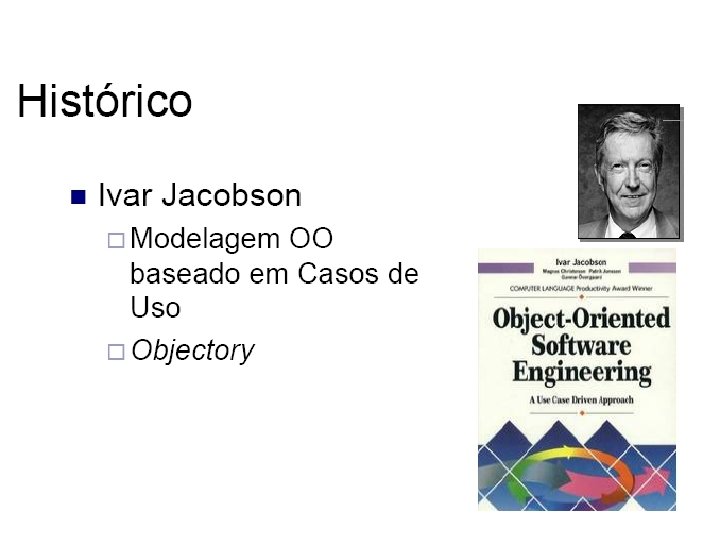

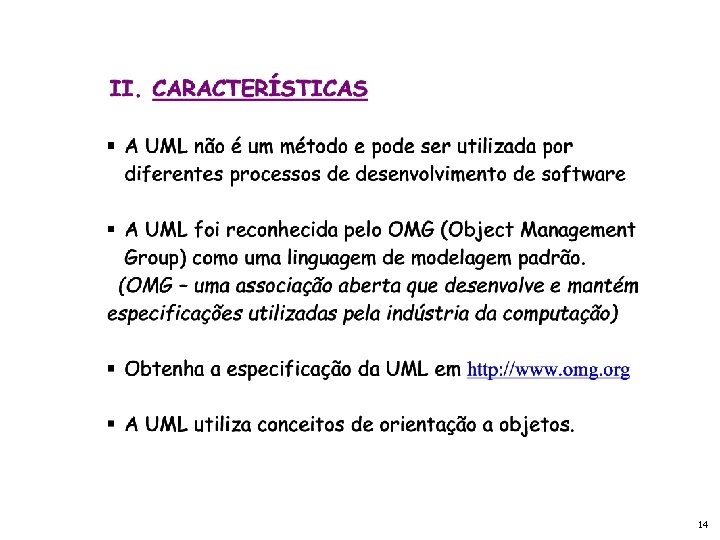

14

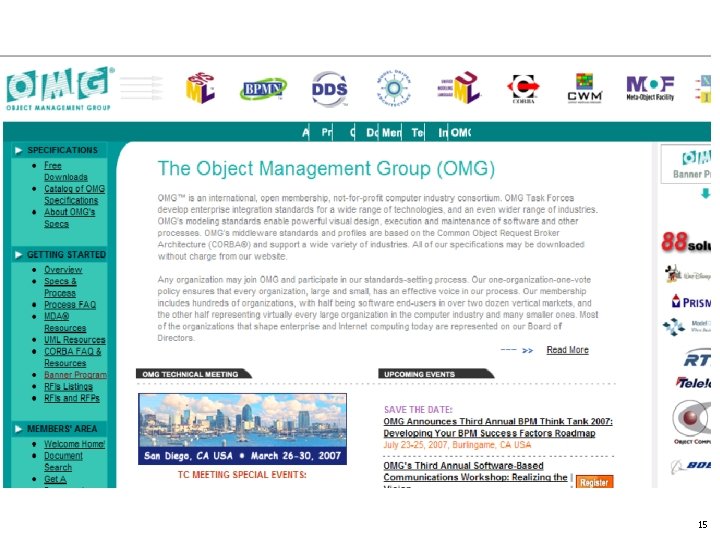

15

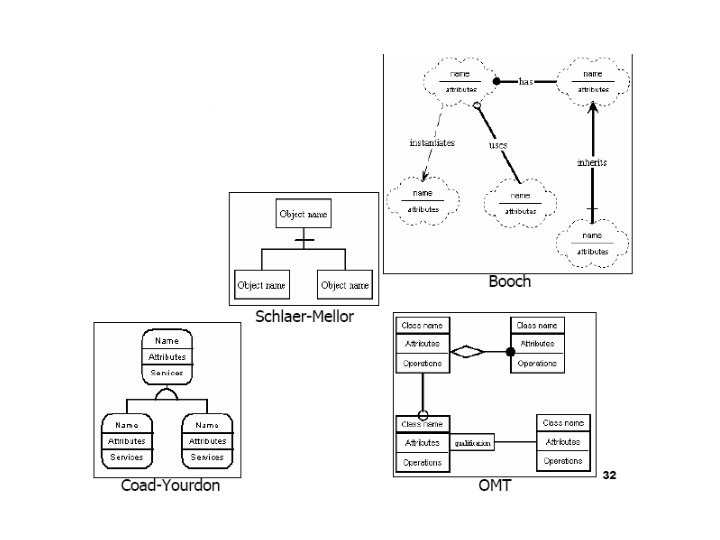

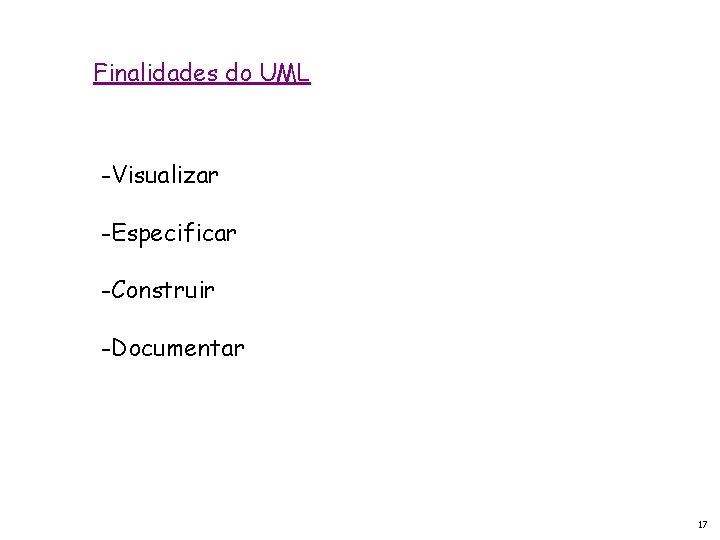

Finalidades do UML -Visualizar -Especificar -Construir -Documentar 17
Elementos do UML -Itens -Relacionamentos -Diagramas 18

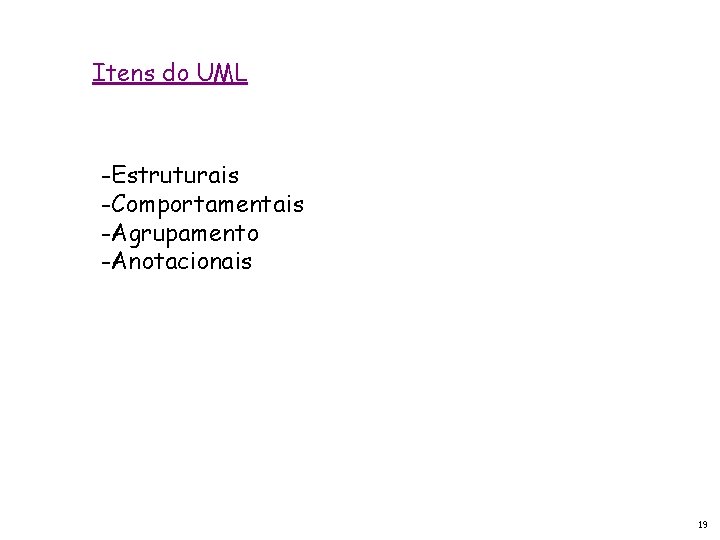

Itens do UML -Estruturais -Comportamentais -Agrupamento -Anotacionais 19

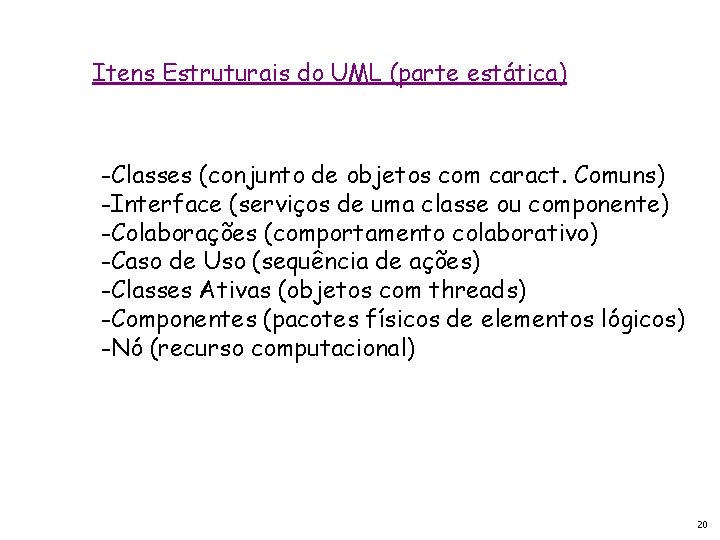

Itens Estruturais do UML (parte estática) -Classes (conjunto de objetos com caract. Comuns) -Interface (serviços de uma classe ou componente) -Colaborações (comportamento colaborativo) -Caso de Uso (sequência de ações) -Classes Ativas (objetos com threads) -Componentes (pacotes físicos de elementos lógicos) -Nó (recurso computacional) 20

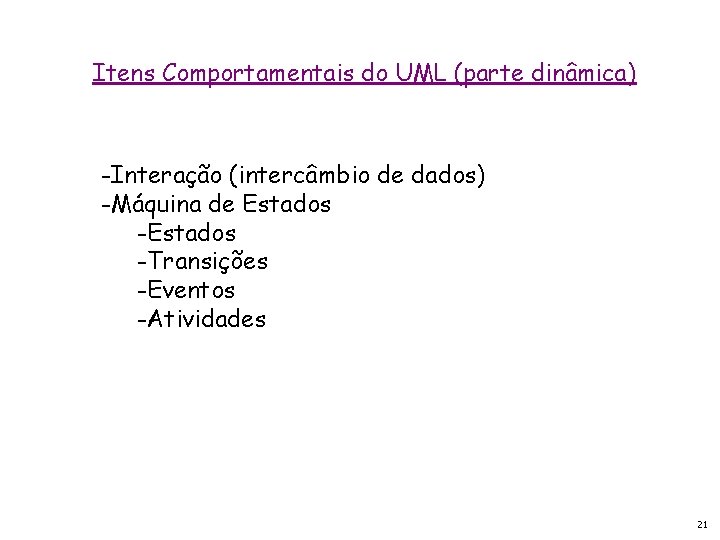

Itens Comportamentais do UML (parte dinâmica) -Interação (intercâmbio de dados) -Máquina de Estados -Transições -Eventos -Atividades 21

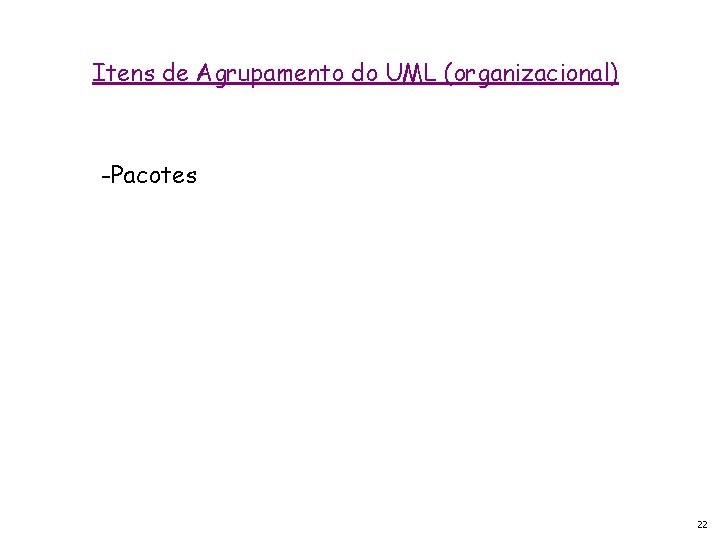

Itens de Agrupamento do UML (organizacional) -Pacotes 22
Itens Anotacionais do UML (explicativo) -Nota 23

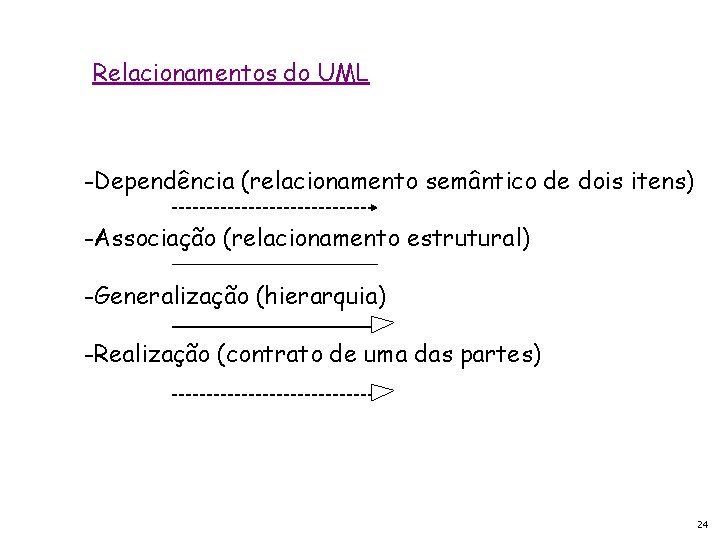

Relacionamentos do UML -Dependência (relacionamento semântico de dois itens) -Associação (relacionamento estrutural) -Generalização (hierarquia) -Realização (contrato de uma das partes) 24

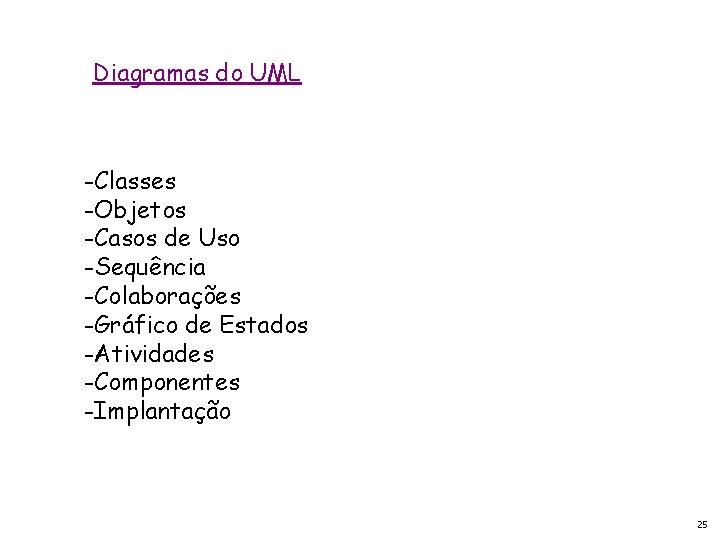

Diagramas do UML -Classes -Objetos -Casos de Uso -Sequência -Colaborações -Gráfico de Estados -Atividades -Componentes -Implantação 25

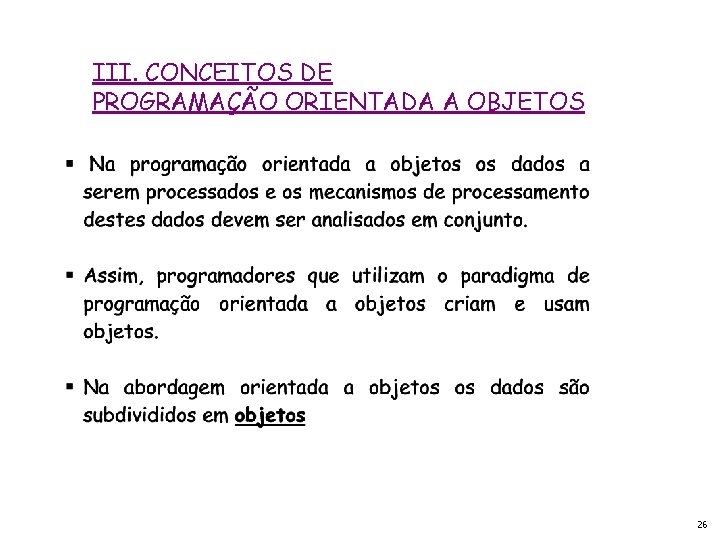

III. CONCEITOS DE PROGRAMAÇÃO ORIENTADA A OBJETOS 26
27

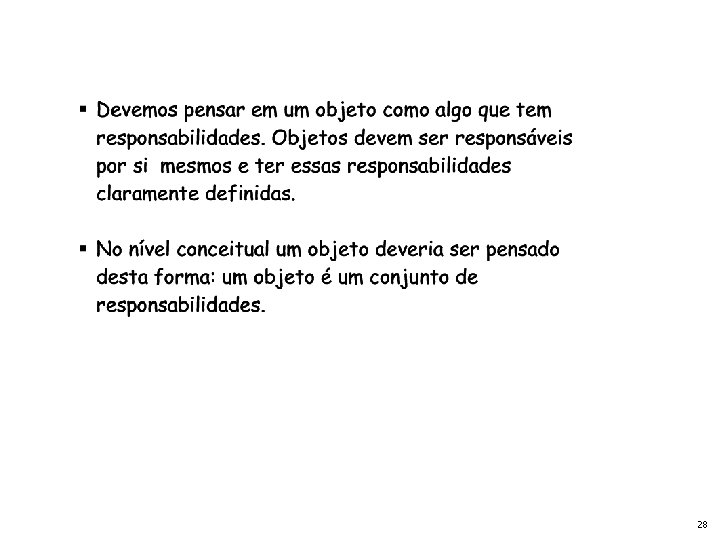

28

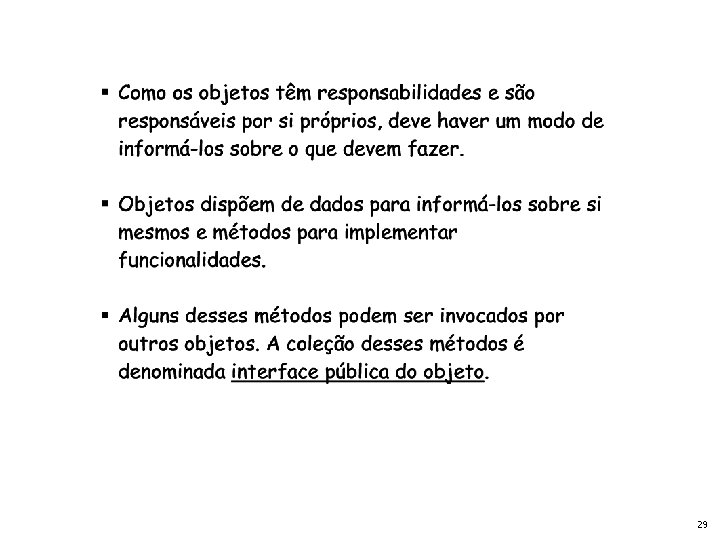

29

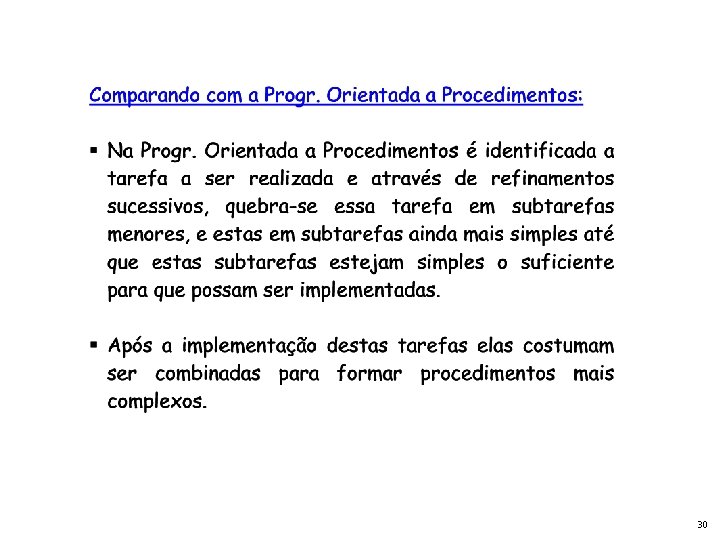

30

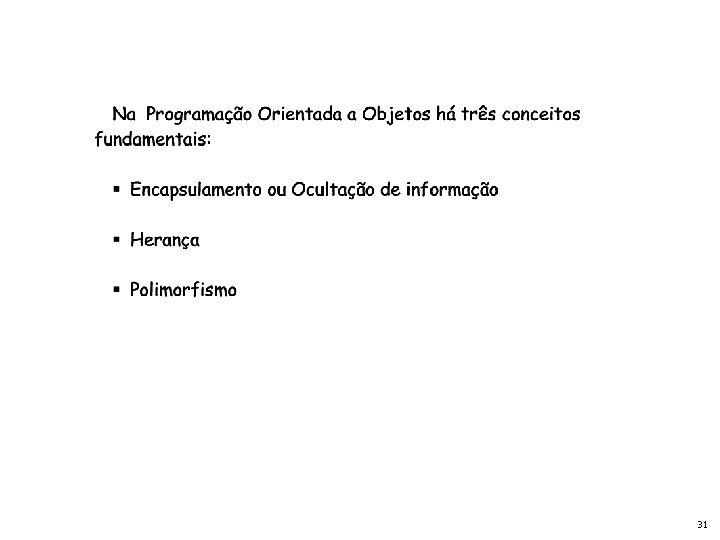

31

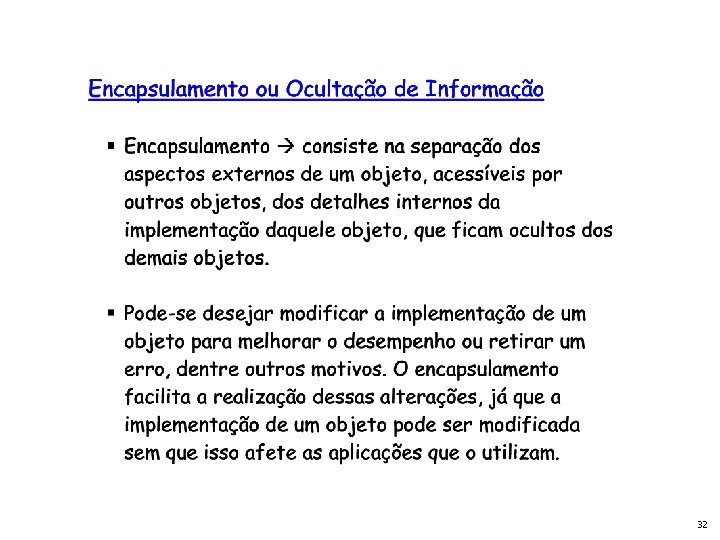

32

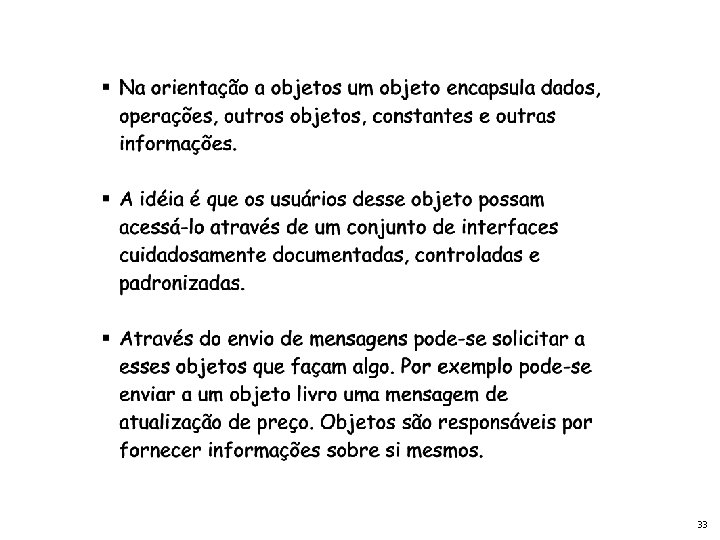

33

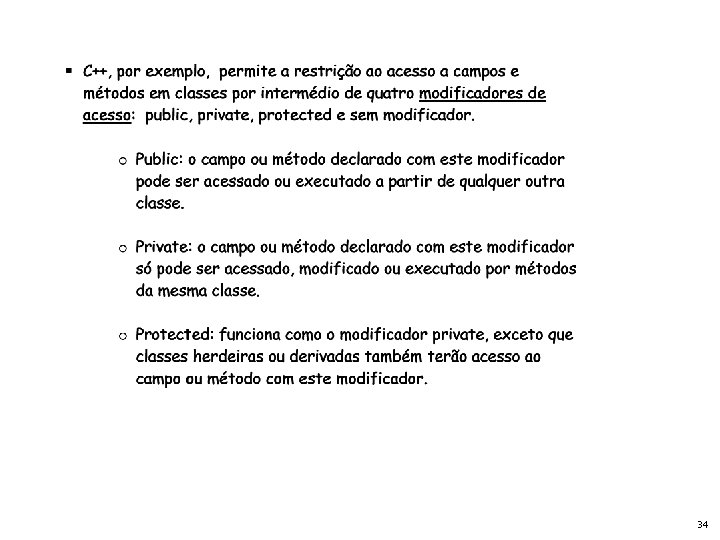

34

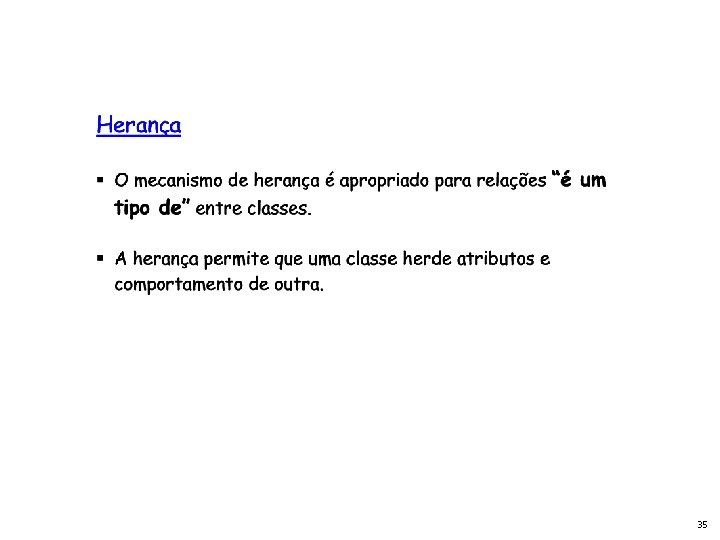

35

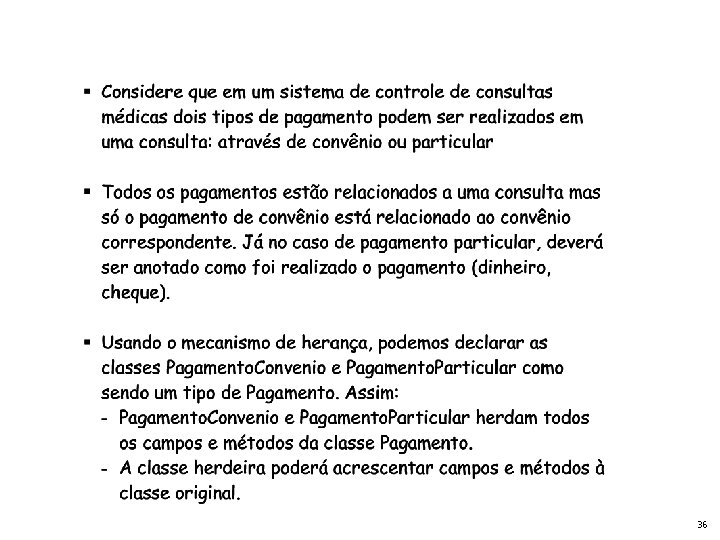

36

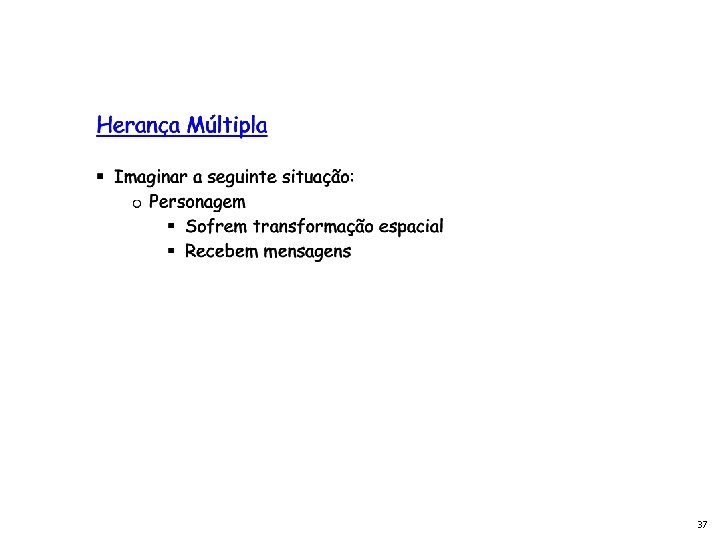

37

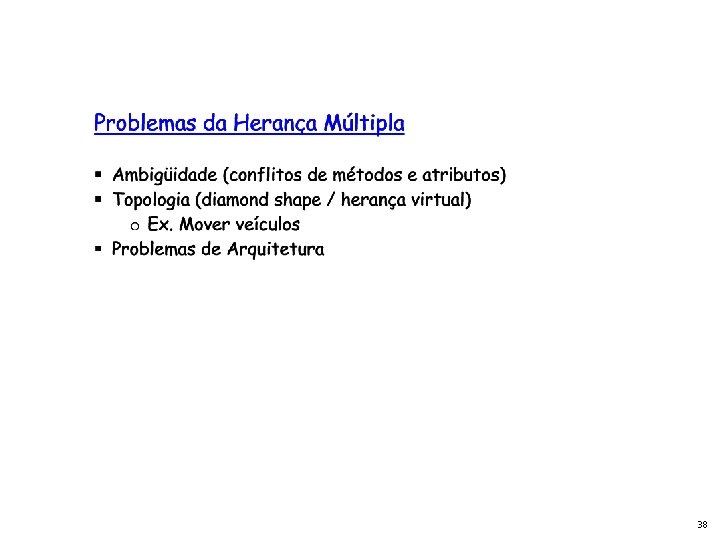

38

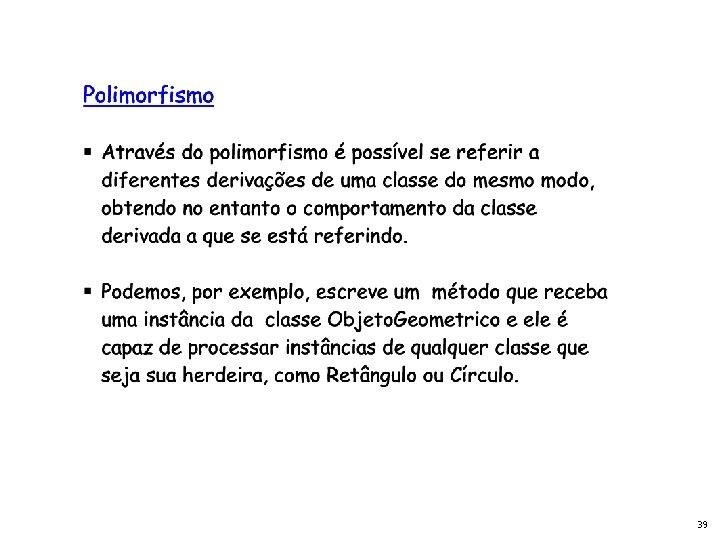

39

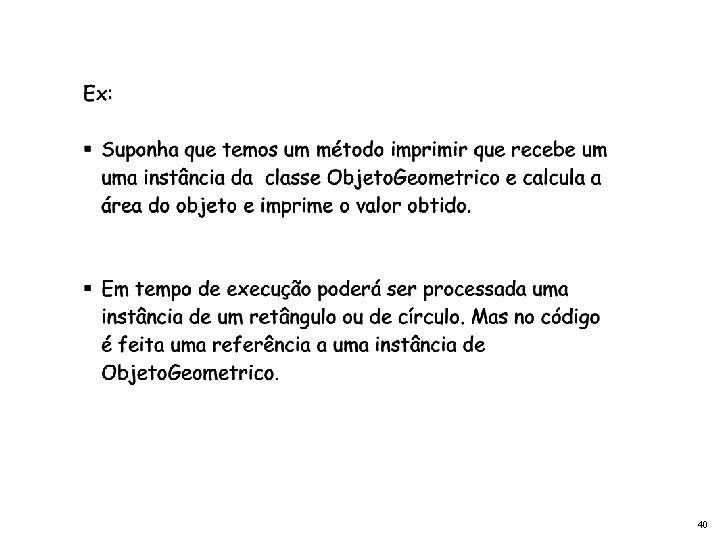

40

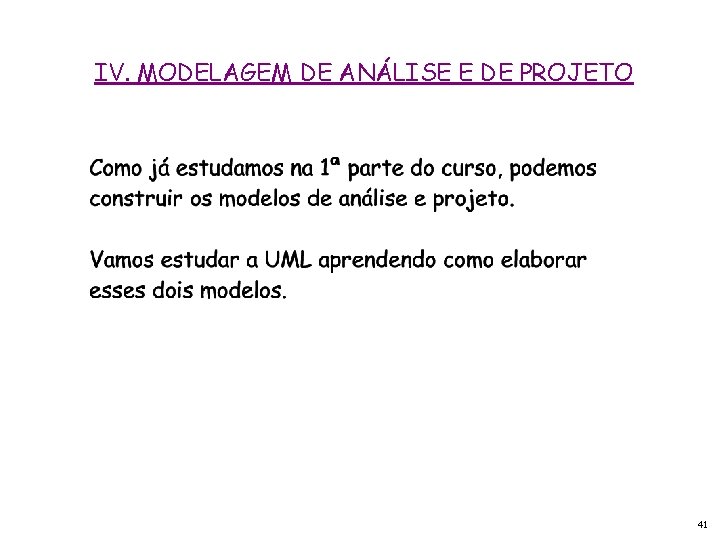

IV. MODELAGEM DE ANÁLISE E DE PROJETO 41

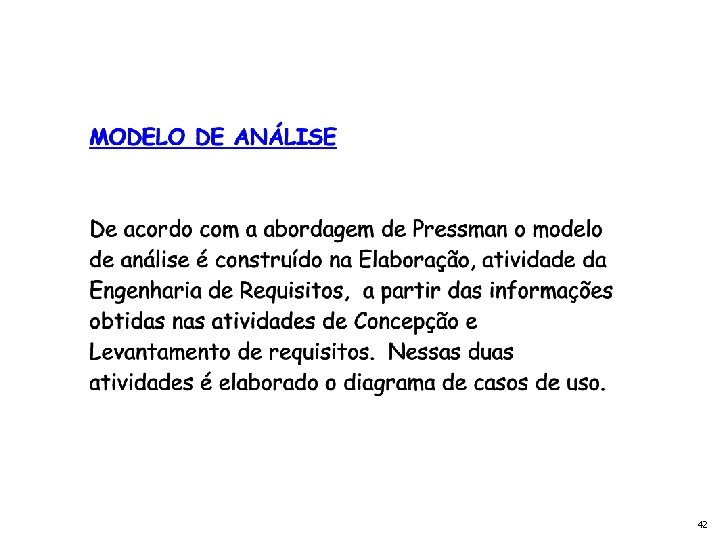

42

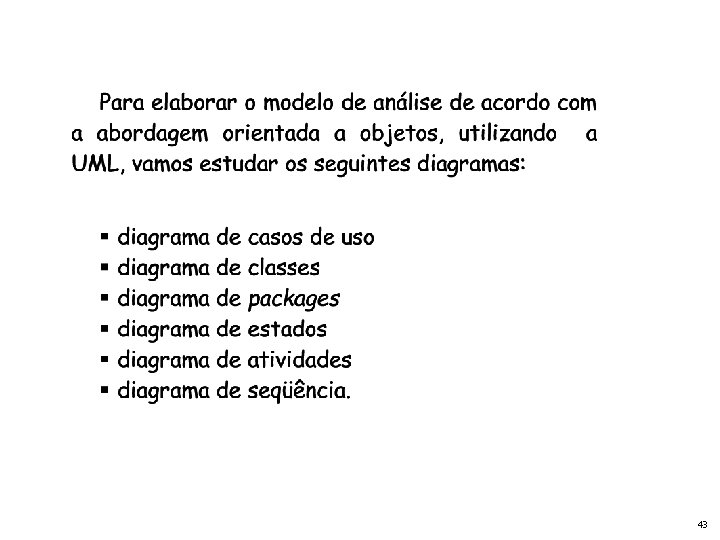

43

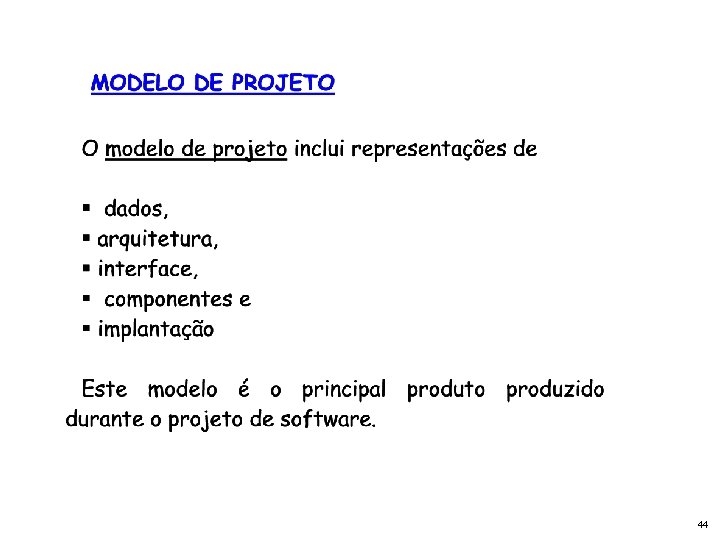

44
Rational Rose

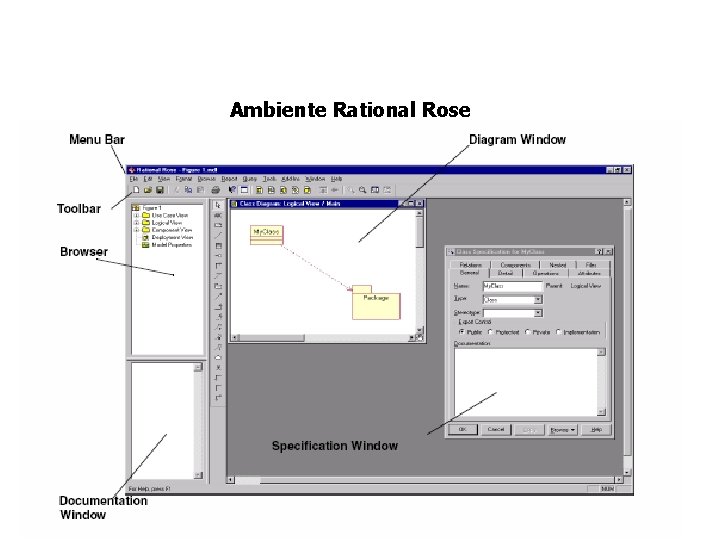

Ambiente Rational Rose

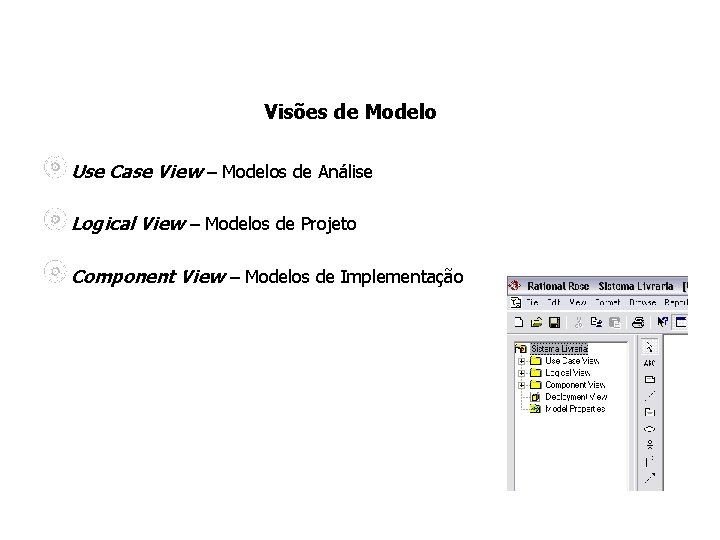

Visões de Modelo Use Case View – Modelos de Análise Logical View – Modelos de Projeto Component View – Modelos de Implementação

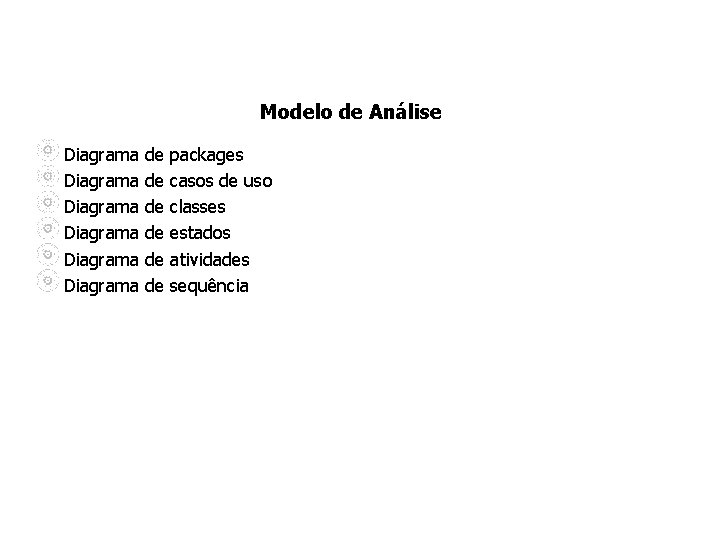

Modelo de Análise Diagrama Diagrama de de de packages casos de uso classes estados atividades sequência

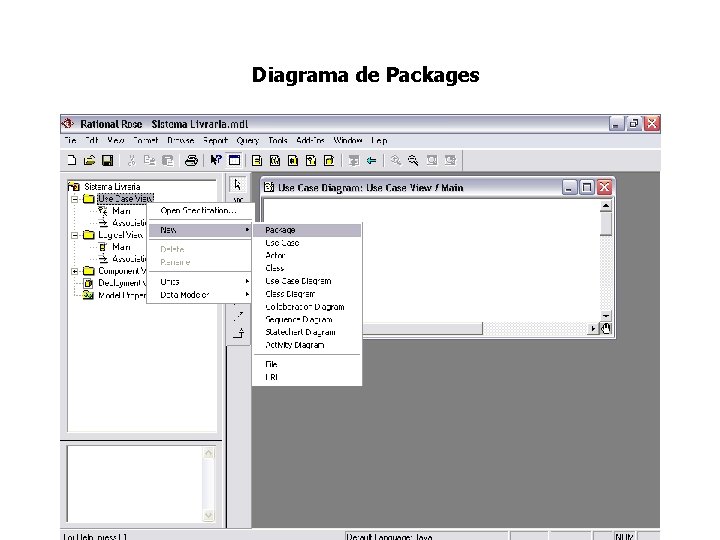

Diagrama de Packages

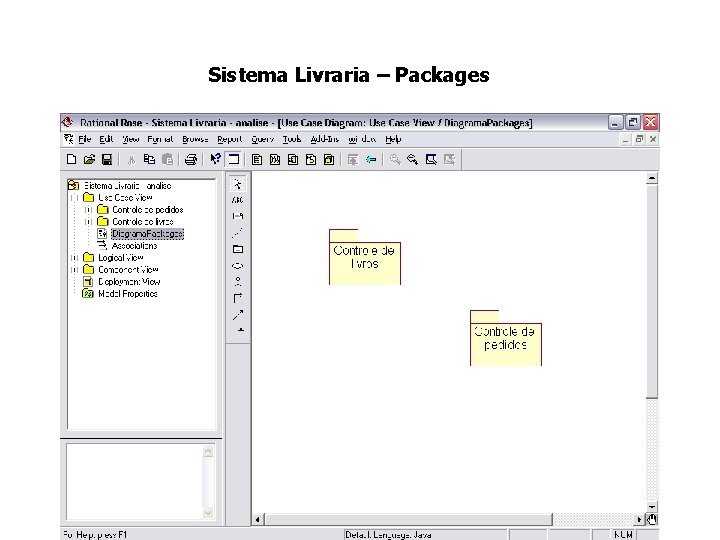

Sistema Livraria – Packages

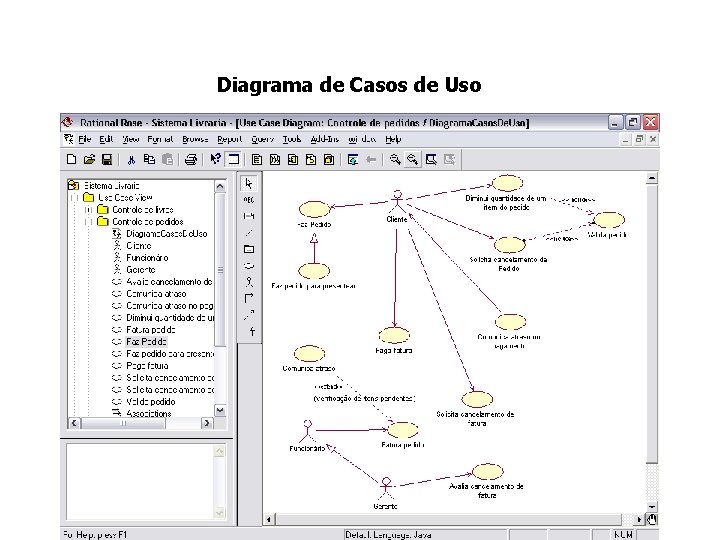

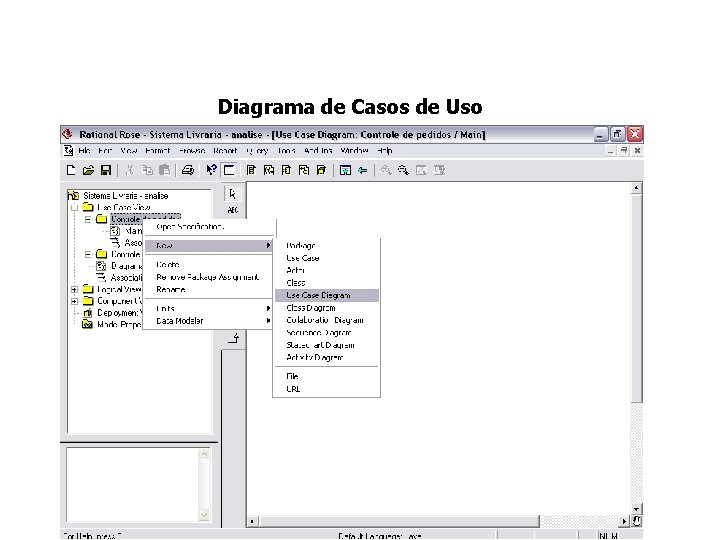

Diagrama de Casos de Uso
Diagrama de Casos de Uso

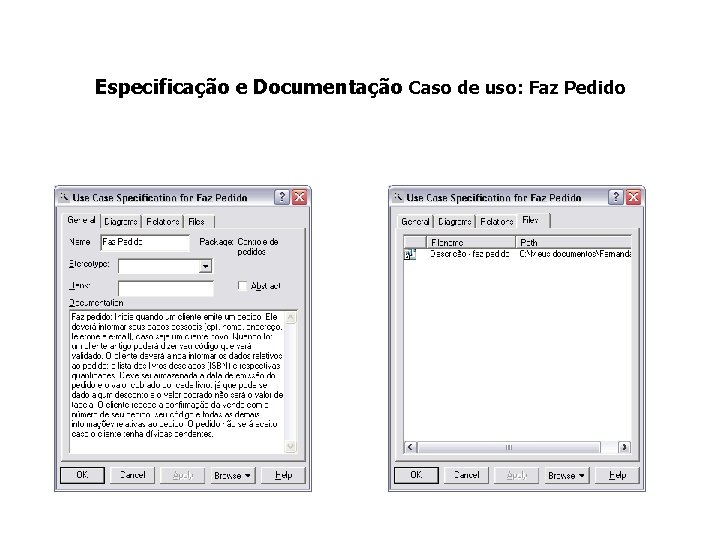

Especificação e Documentação Caso de uso: Faz Pedido

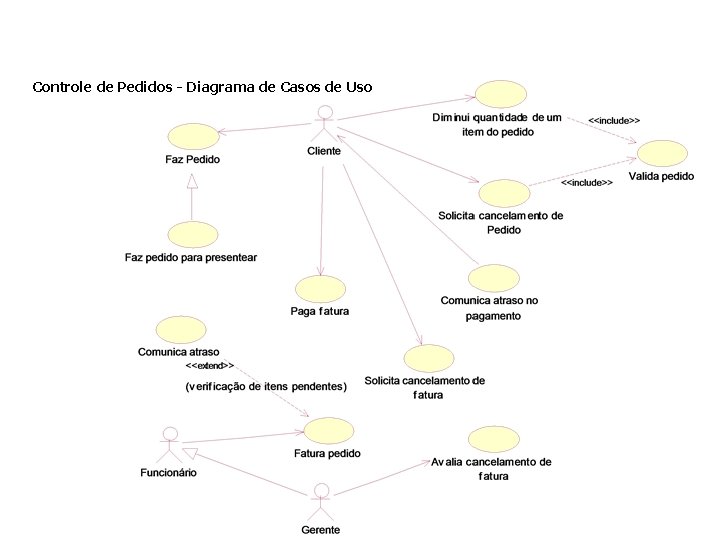

Controle de Pedidos - Diagrama de Casos de Uso

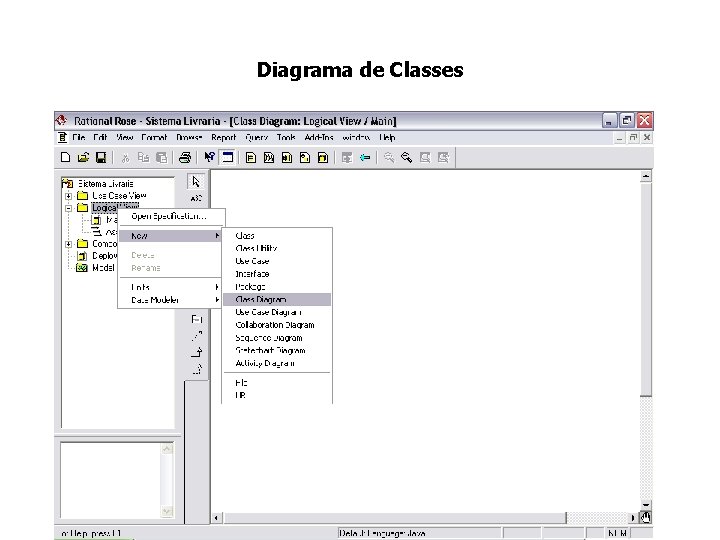

Diagrama de Classes

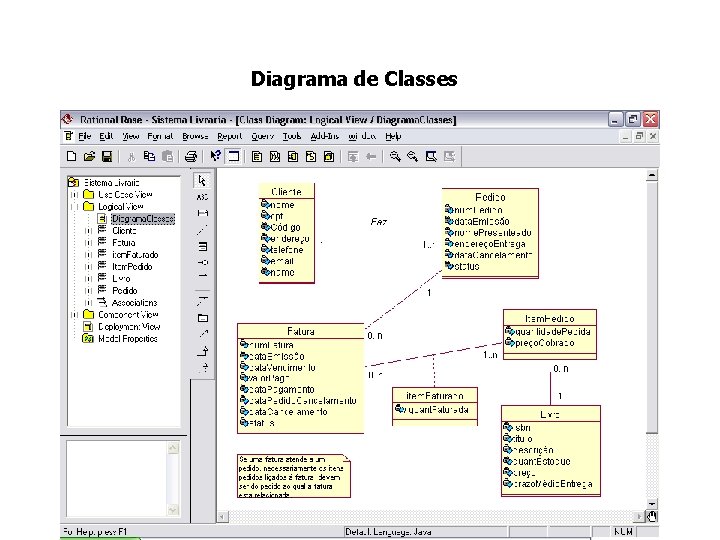

Diagrama de Classes

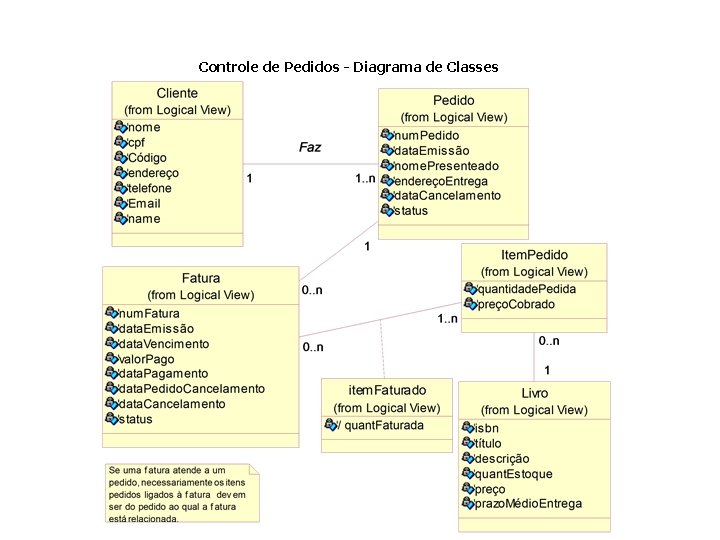

Controle de Pedidos - Diagrama de Classes

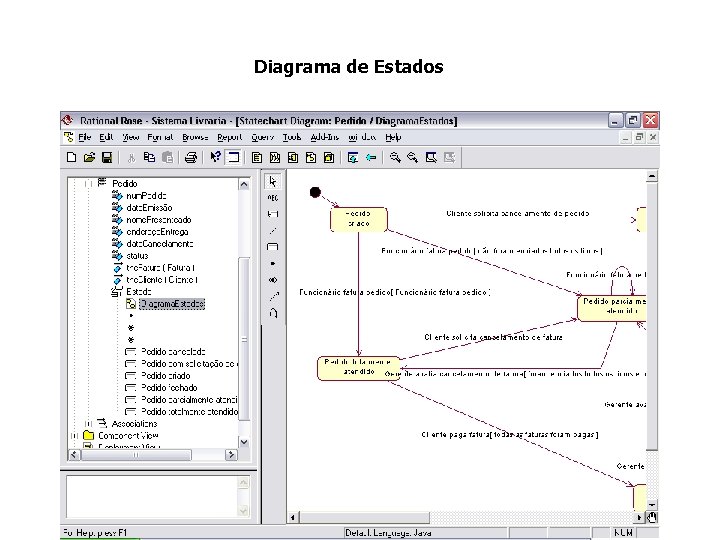

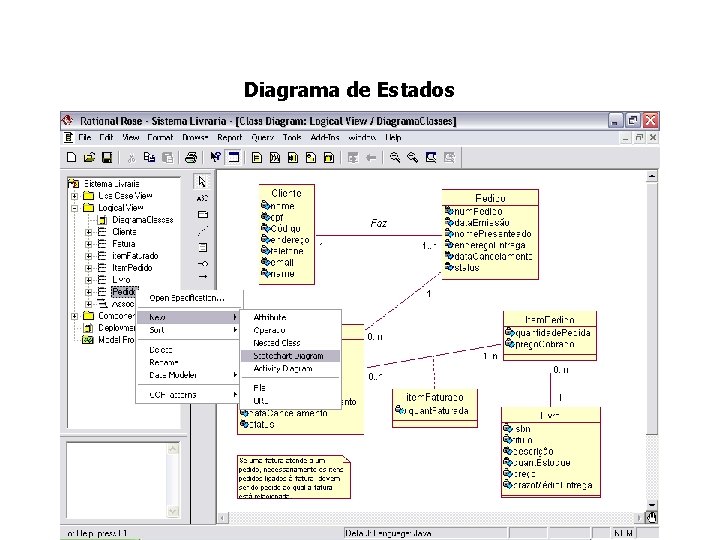

Diagrama de Estados
Diagrama de Estados

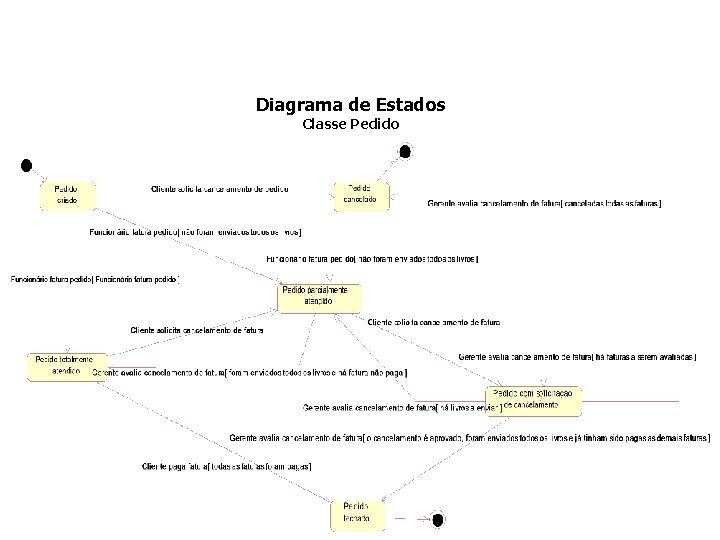

Diagrama de Estados Classe Pedido

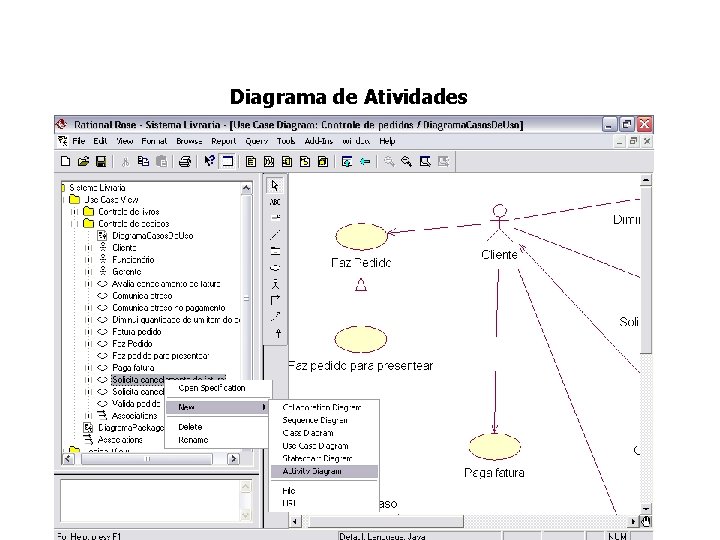

Diagrama de Atividades

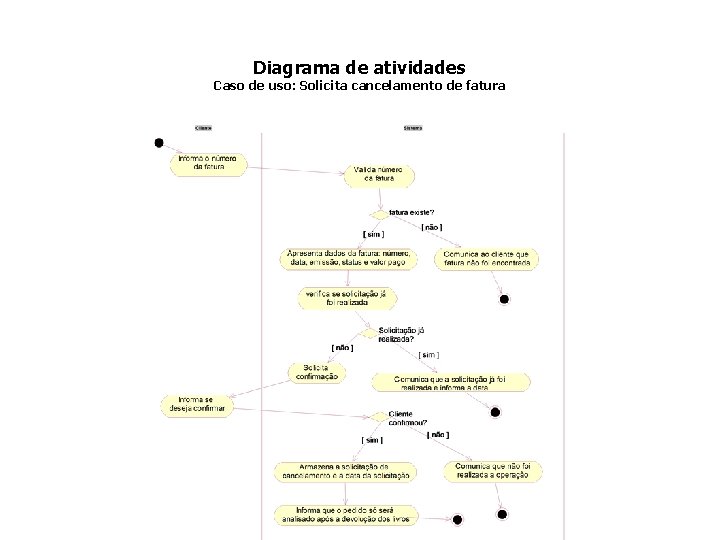

Diagrama de atividades Caso de uso: Solicita cancelamento de fatura

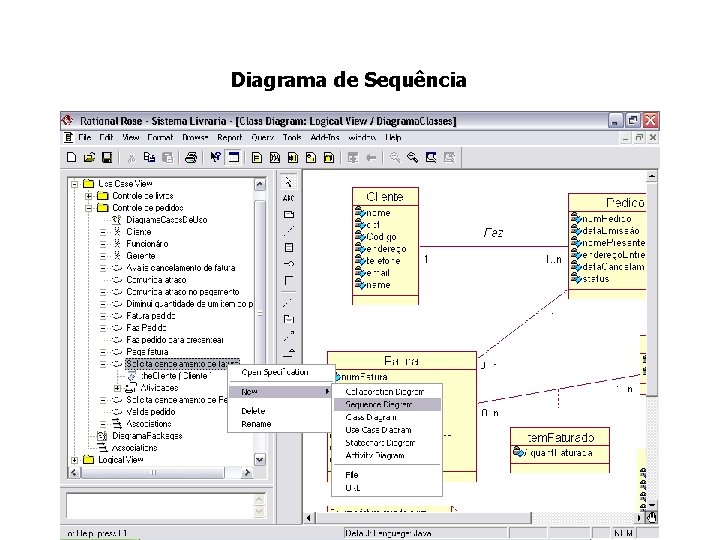

Diagrama de Sequência

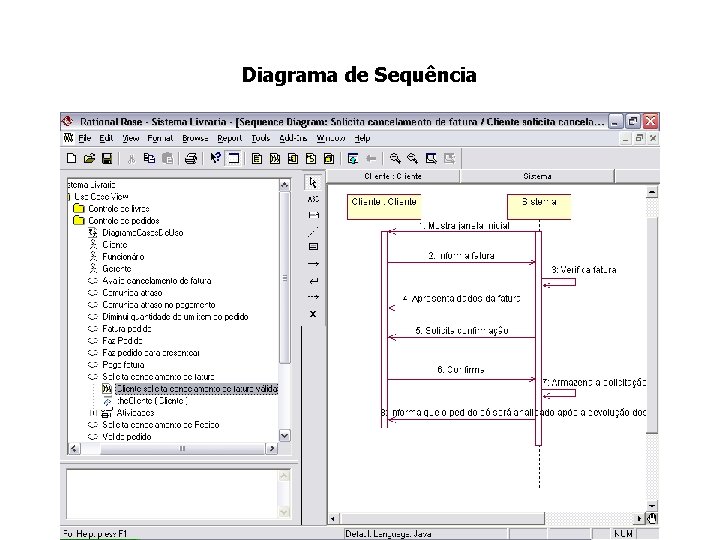

Diagrama de Sequência

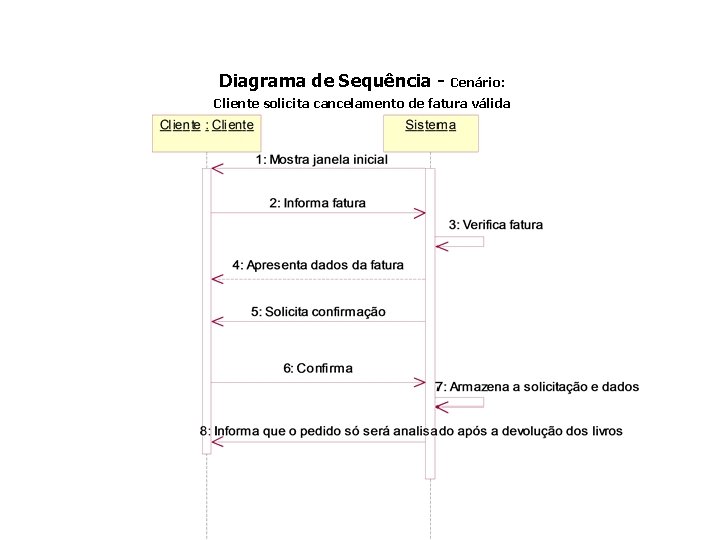

Diagrama de Sequência - Cenário: Cliente solicita cancelamento de fatura válida

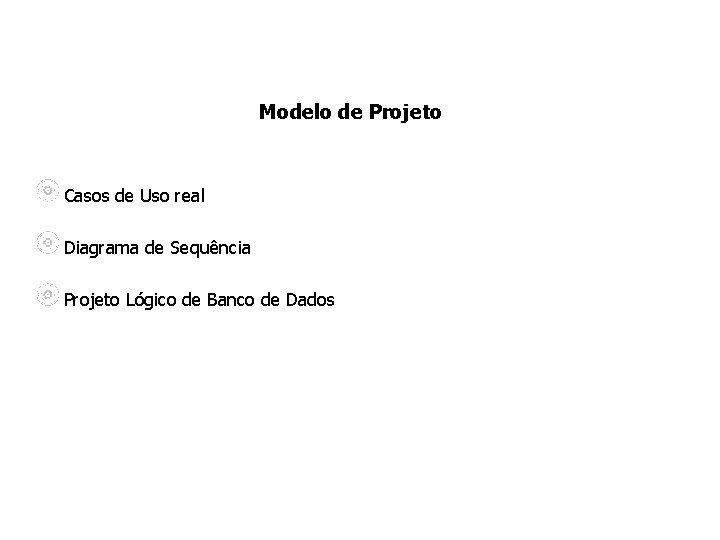

Modelo de Projeto Casos de Uso real Diagrama de Sequência Projeto Lógico de Banco de Dados

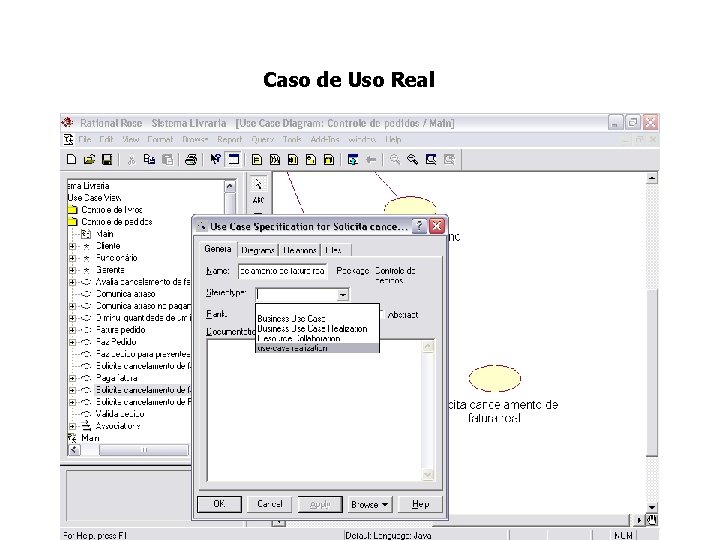

Caso de Uso Real

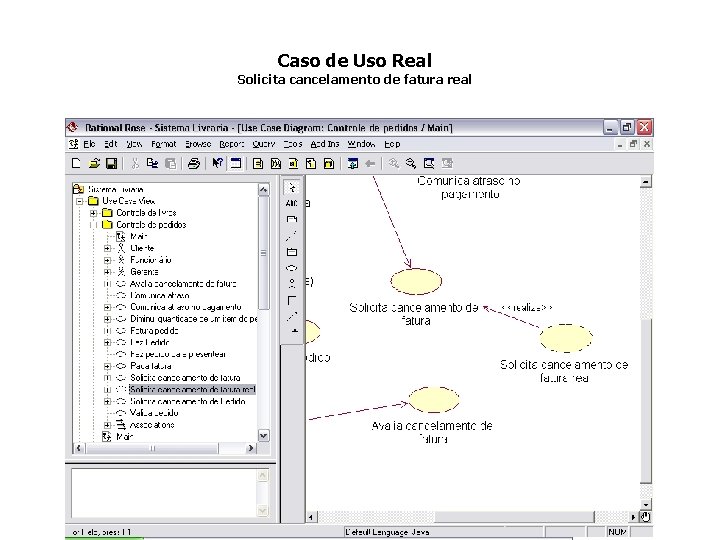

Caso de Uso Real Solicita cancelamento de fatura real

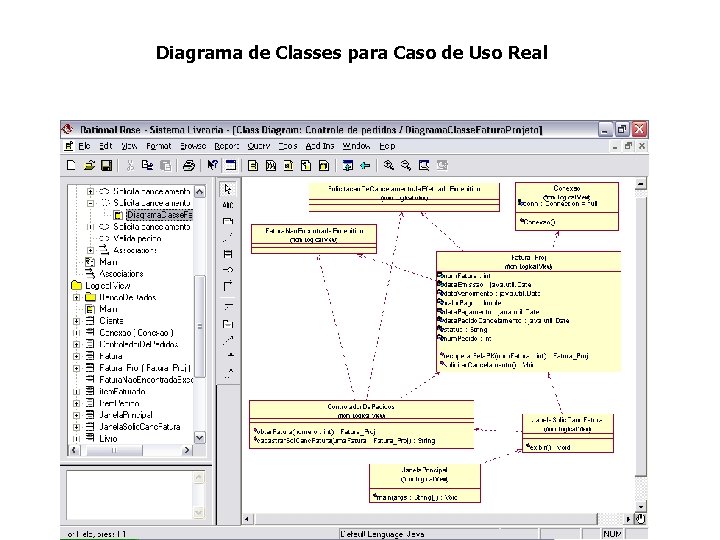

Diagrama de Classes para Caso de Uso Real

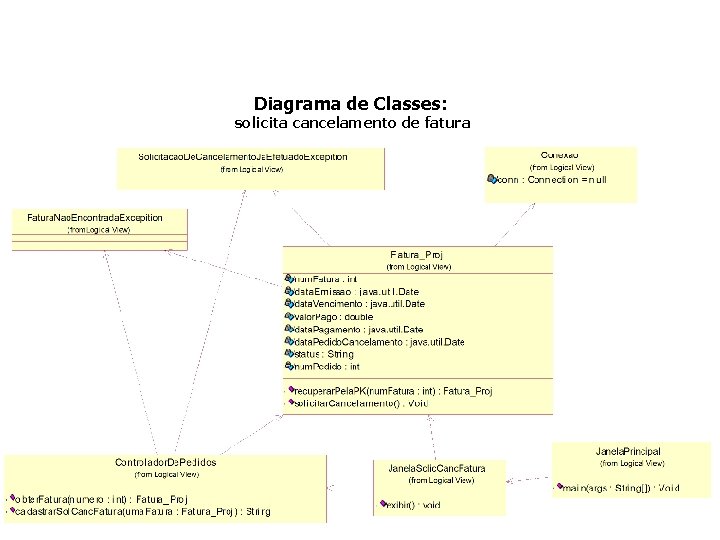

Diagrama de Classes: solicita cancelamento de fatura

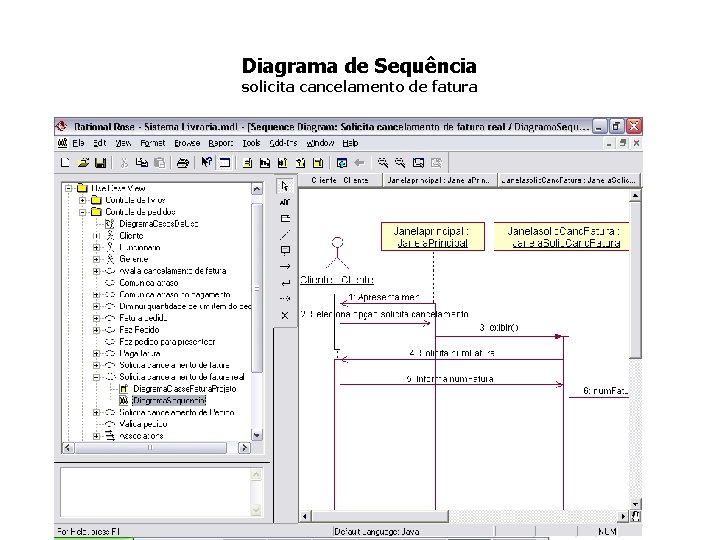

Diagrama de Sequência solicita cancelamento de fatura

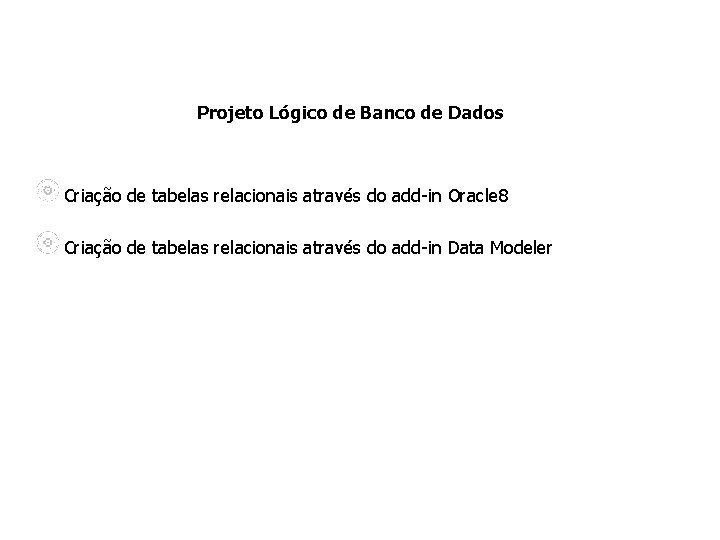

Projeto Lógico de Banco de Dados Criação de tabelas relacionais através do add-in Oracle 8 Criação de tabelas relacionais através do add-in Data Modeler

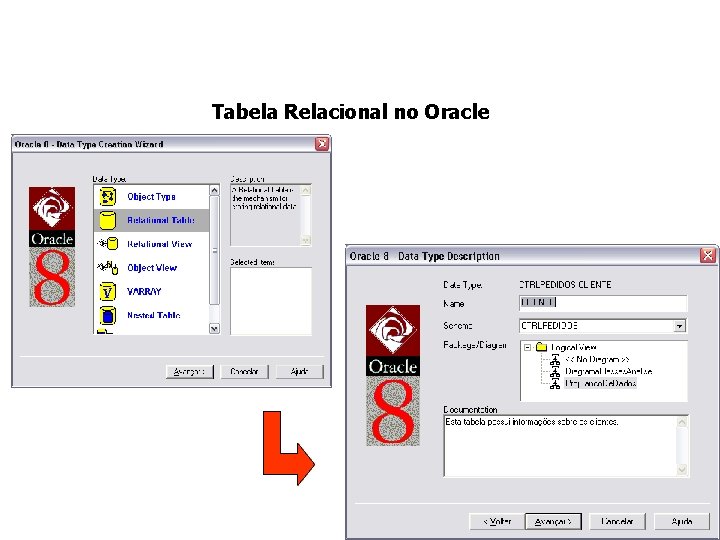

Tabela Relacional no Oracle
Tabela Relacional no Oracle
Tabela Relacional no Oracle
Criando Chave primária e Chave estrangeira Primary Key Foreign Key

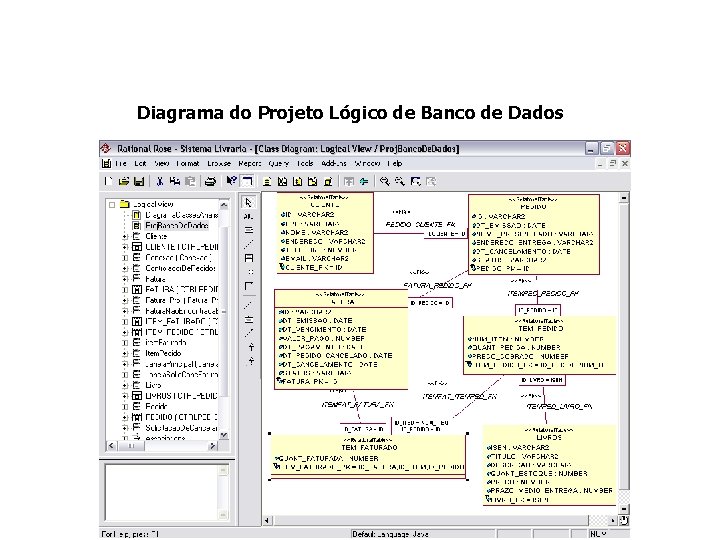

Diagrama do Projeto Lógico de Banco de Dados
Diagrama do Projeto Lógico de Banco de Dados

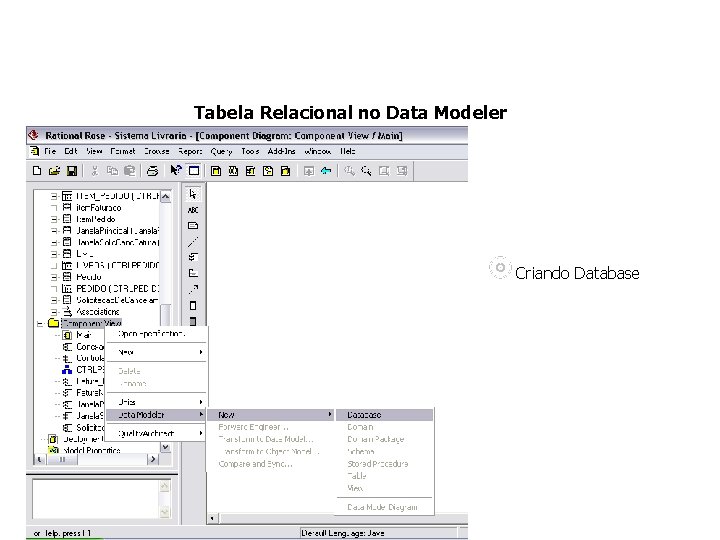

Tabela Relacional no Data Modeler Criando Database

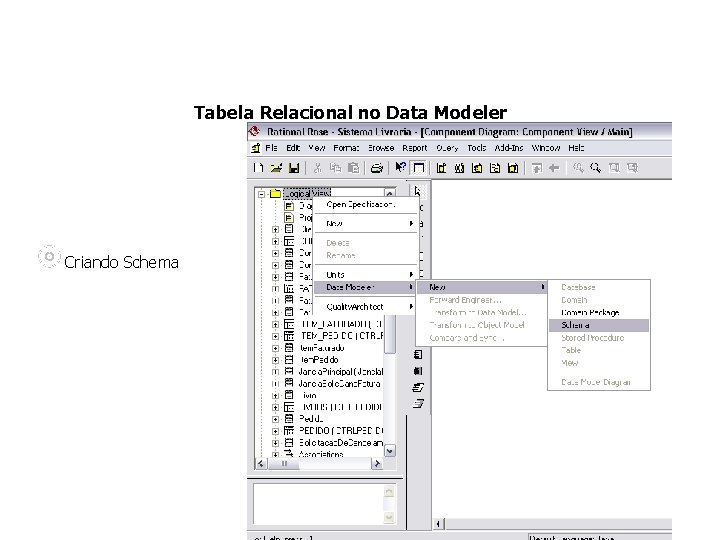

Tabela Relacional no Data Modeler Criando Schema

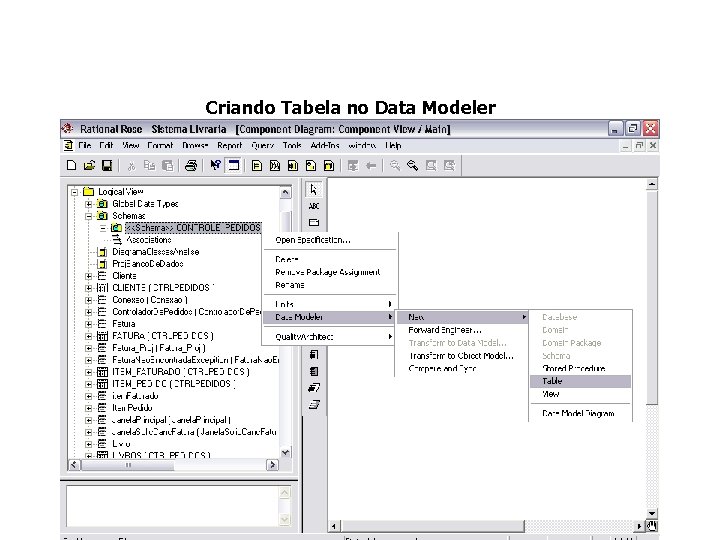

Criando Tabela no Data Modeler

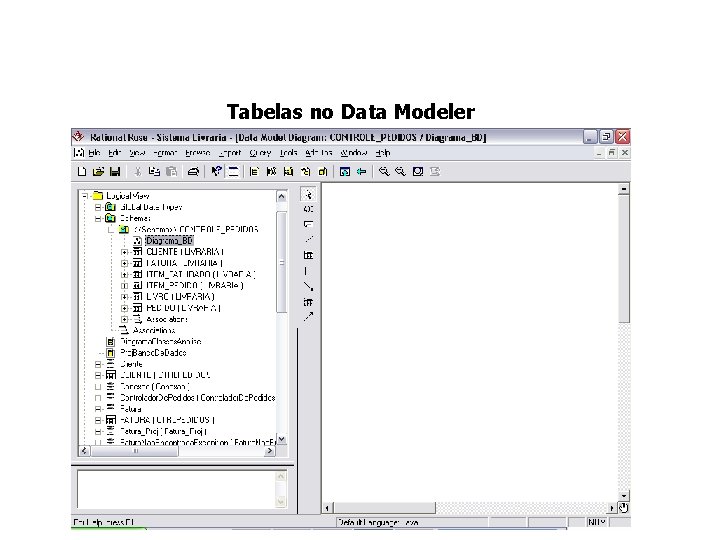

Tabelas no Data Modeler

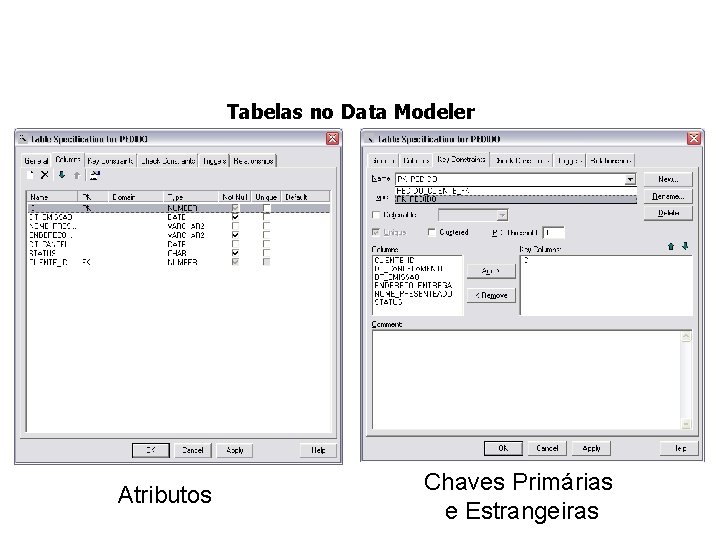

Tabelas no Data Modeler Atributos Chaves Primárias e Estrangeiras

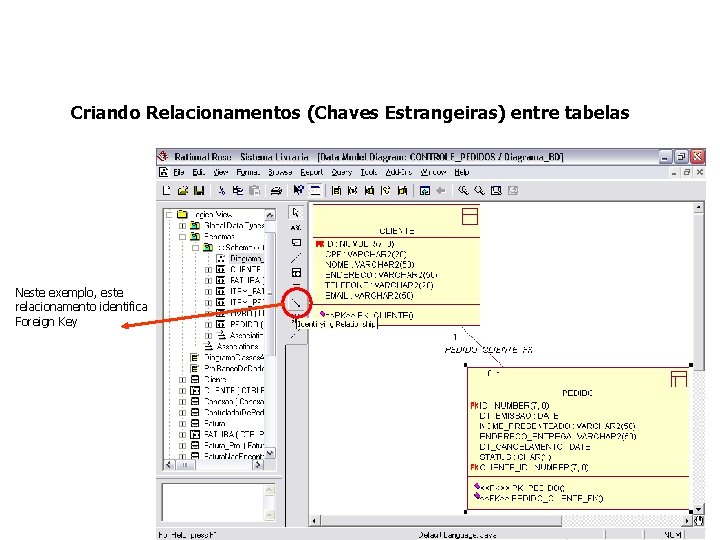

Criando Relacionamentos (Chaves Estrangeiras) entre tabelas Neste exemplo, este relacionamento identifica Foreign Key

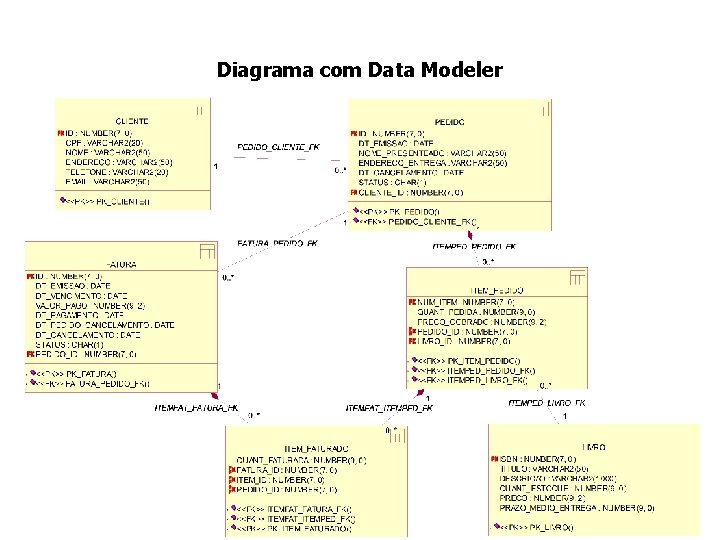

Diagrama com Data Modeler

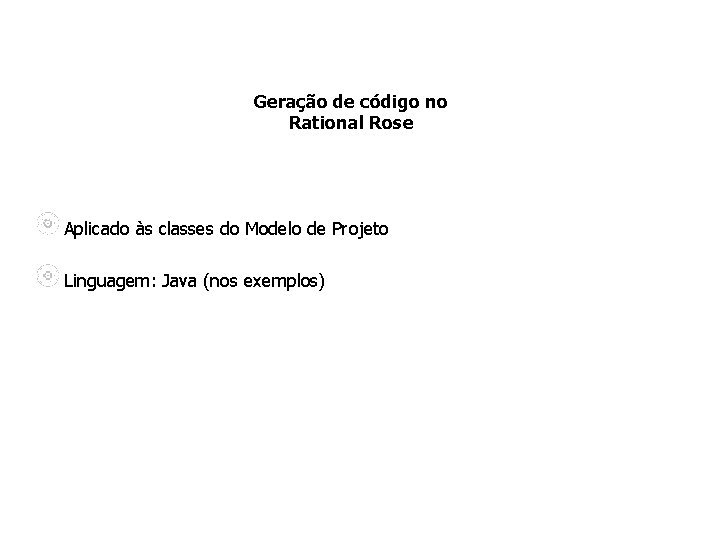

Geração de código no Rational Rose Aplicado às classes do Modelo de Projeto Linguagem: Java (nos exemplos)

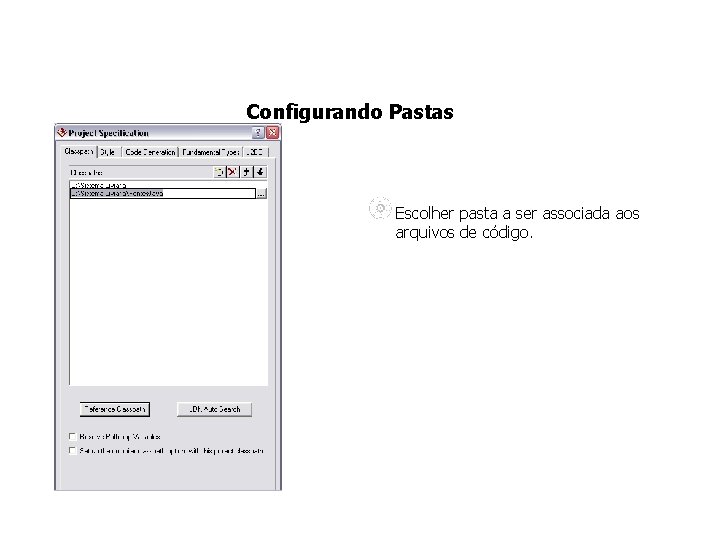

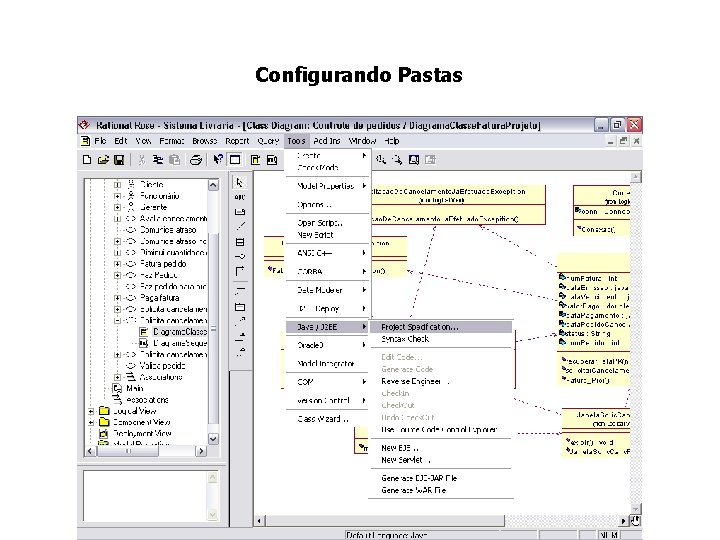

Configurando Pastas
Configurando Pastas Escolher pasta a ser associada aos arquivos de código.

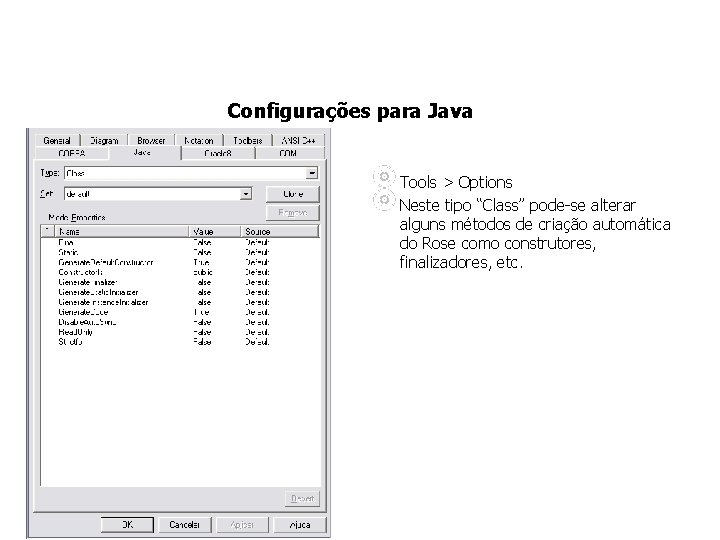

Configurações para Java Tools > Options Neste tipo “Class” pode-se alterar alguns métodos de criação automática do Rose como construtores, finalizadores, etc.

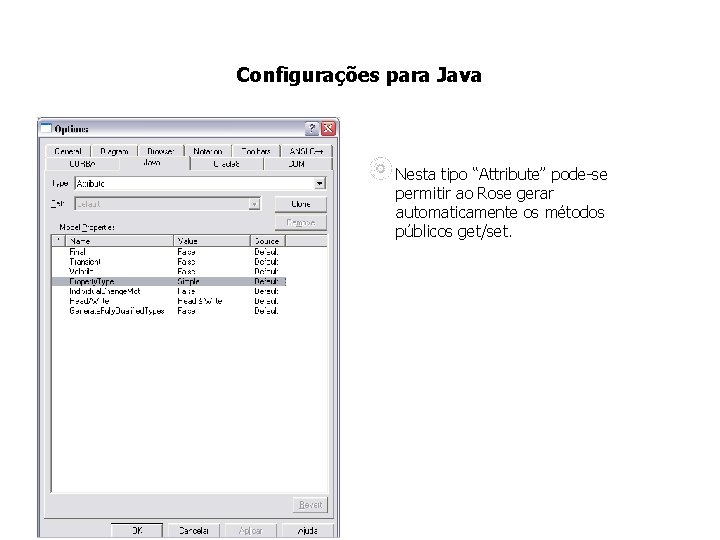

Configurações para Java Nesta tipo “Attribute” pode-se permitir ao Rose gerar automaticamente os métodos públicos get/set.

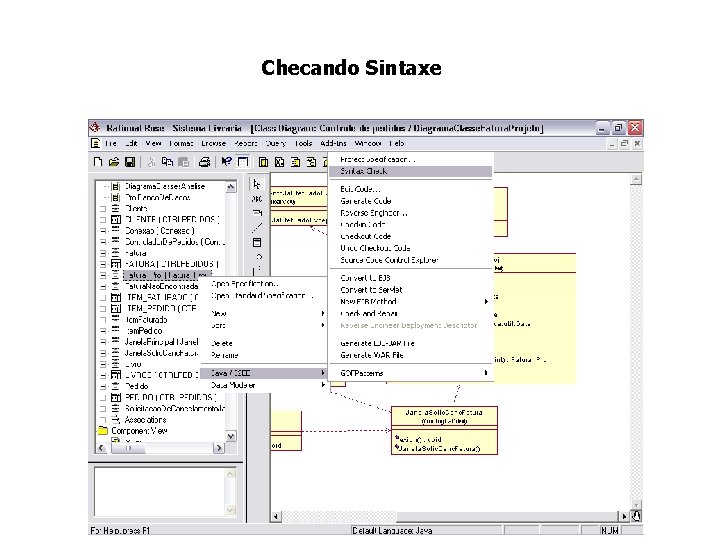

Checando Sintaxe

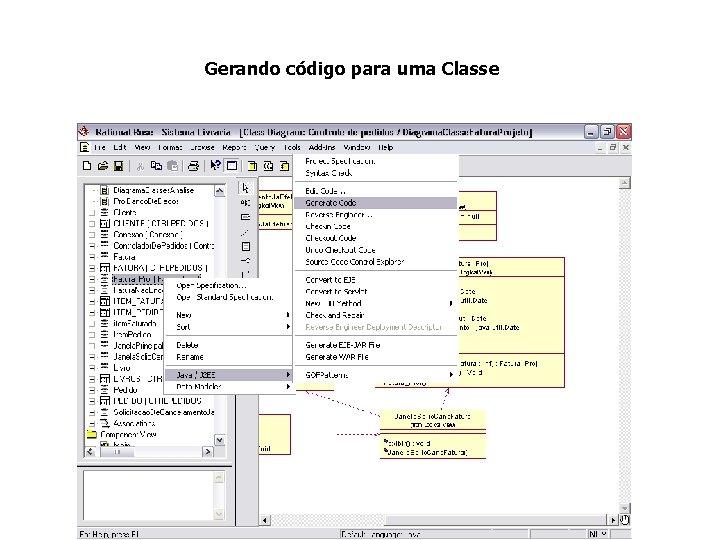

Gerando código para uma Classe

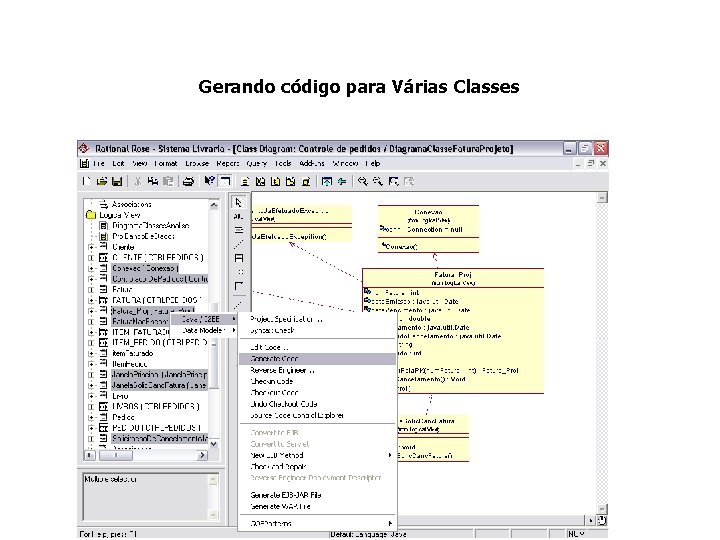

Gerando código para Várias Classes

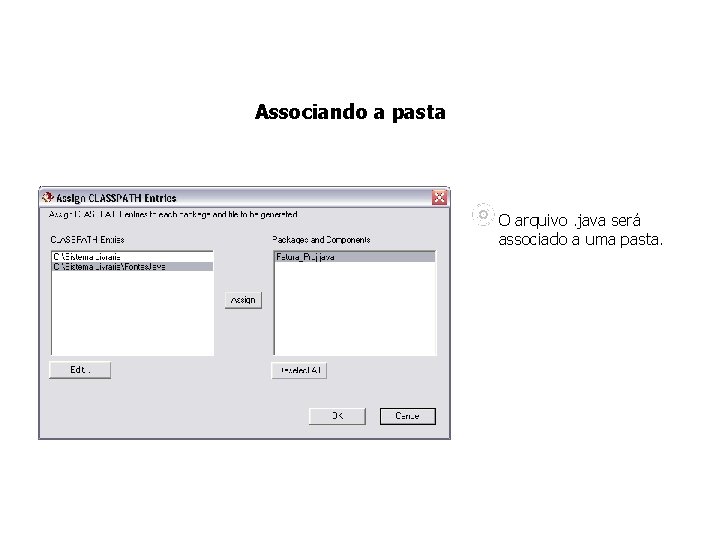

Associando a pasta O arquivo. java será associado a uma pasta.

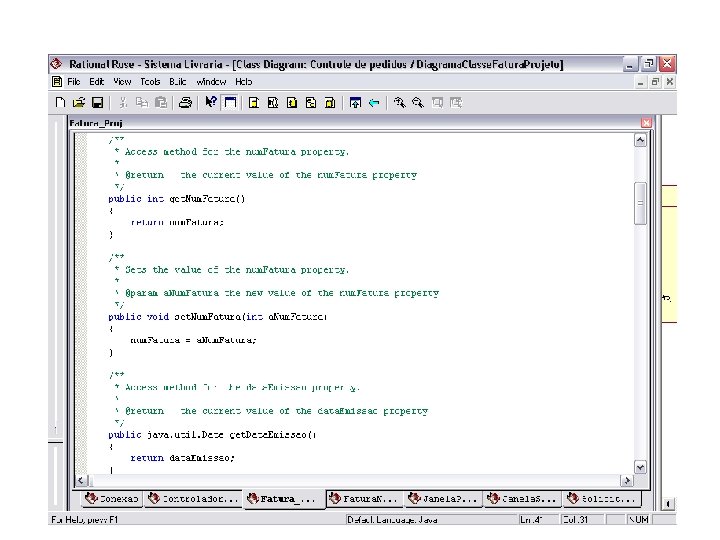

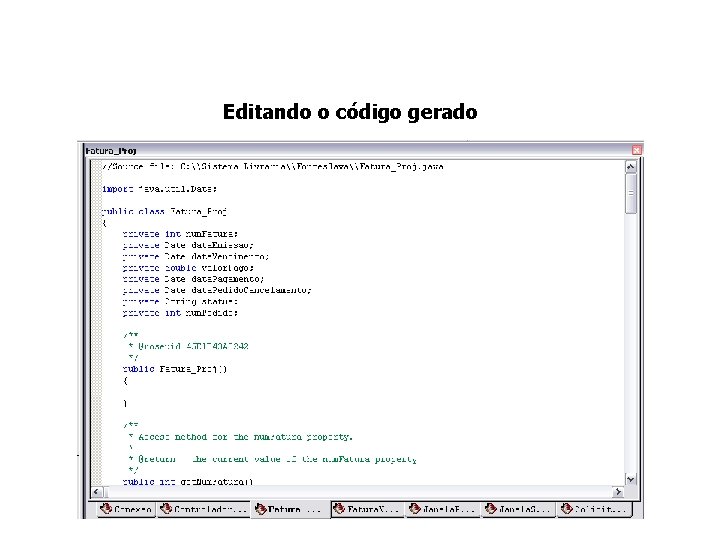

Editando o código gerado

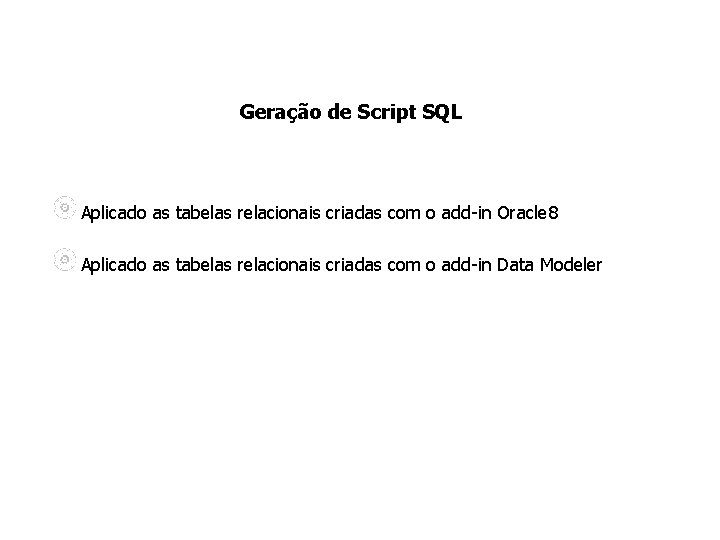

Geração de Script SQL Aplicado as tabelas relacionais criadas com o add-in Oracle 8 Aplicado as tabelas relacionais criadas com o add-in Data Modeler

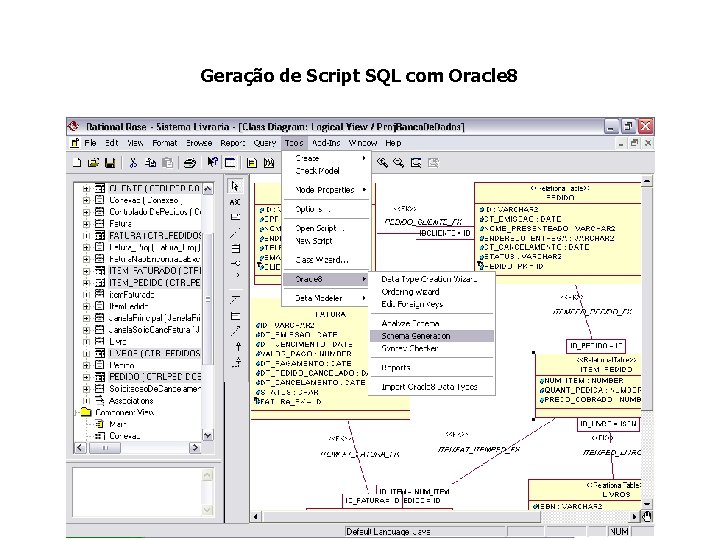

Geração de Script SQL com Oracle 8

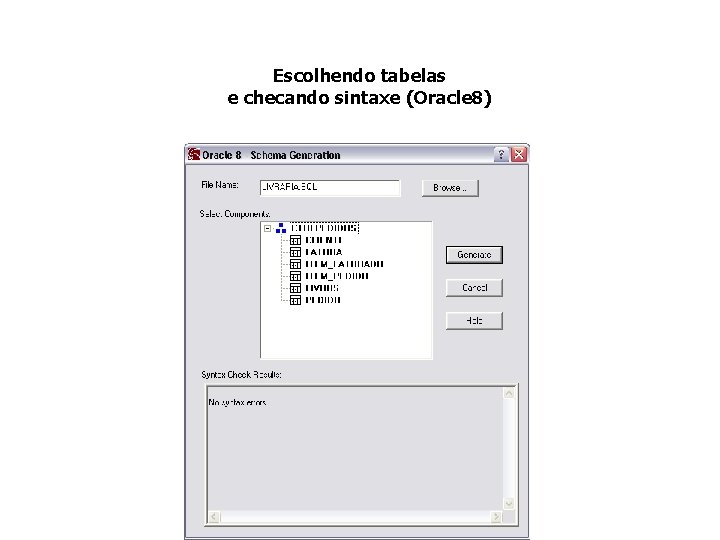

Escolhendo tabelas e checando sintaxe (Oracle 8)

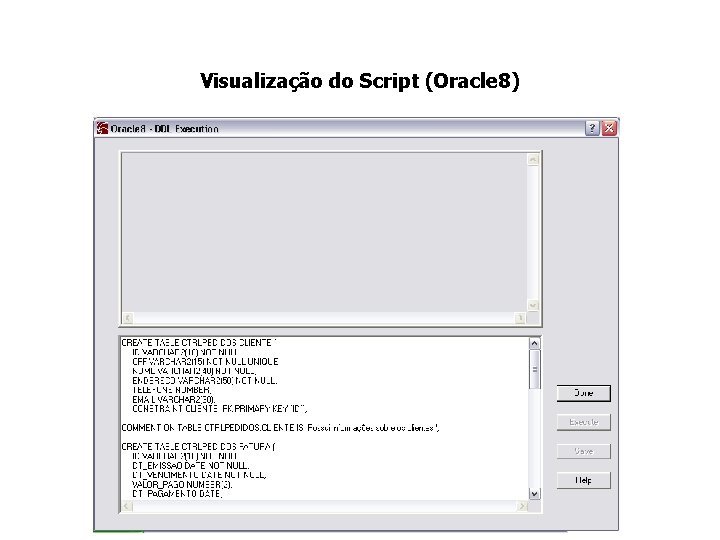

Visualização do Script (Oracle 8)

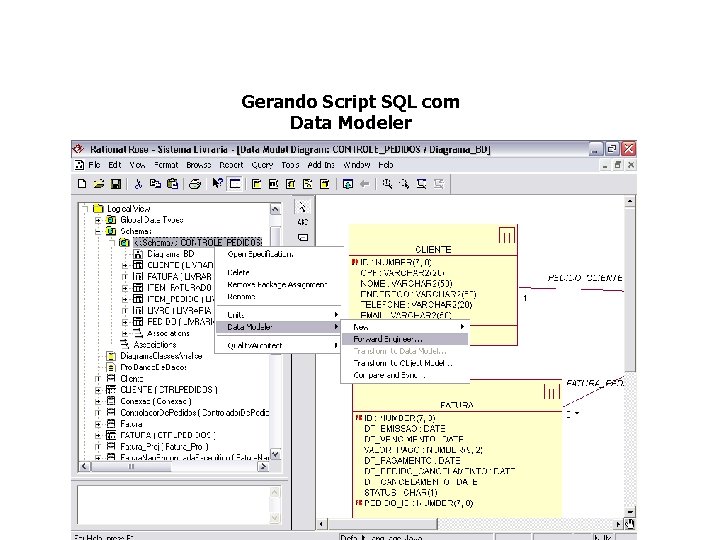

Gerando Script SQL com Data Modeler

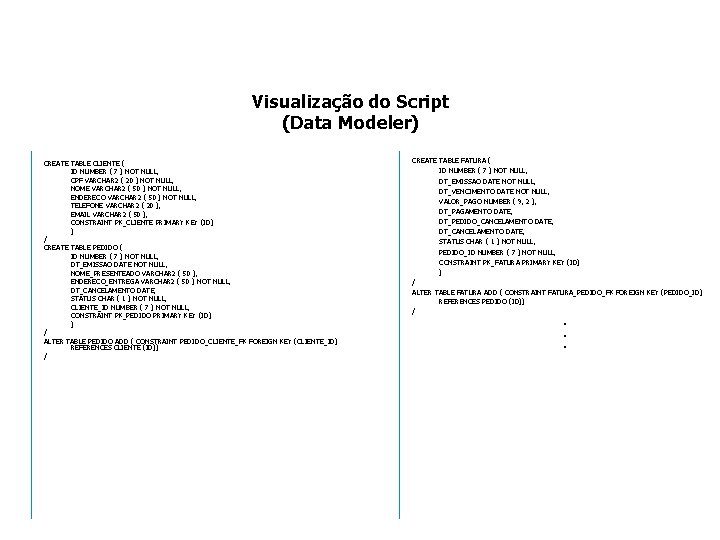

Visualização do Script (Data Modeler) CREATE TABLE CLIENTE ( ID NUMBER ( 7 ) NOT NULL, CPF VARCHAR 2 ( 20 ) NOT NULL, NOME VARCHAR 2 ( 50 ) NOT NULL, ENDERECO VARCHAR 2 ( 50 ) NOT NULL, TELEFONE VARCHAR 2 ( 20 ), EMAIL VARCHAR 2 ( 50 ), CONSTRAINT PK_CLIENTE PRIMARY KEY (ID) ) / CREATE TABLE PEDIDO ( ID NUMBER ( 7 ) NOT NULL, DT_EMISSAO DATE NOT NULL, NOME_PRESENTEADO VARCHAR 2 ( 50 ), ENDERECO_ENTREGA VARCHAR 2 ( 50 ) NOT NULL, DT_CANCELAMENTO DATE, STATUS CHAR ( 1 ) NOT NULL, CLIENTE_ID NUMBER ( 7 ) NOT NULL, CONSTRAINT PK_PEDIDO PRIMARY KEY (ID) ) / ALTER TABLE PEDIDO ADD ( CONSTRAINT PEDIDO_CLIENTE_FK FOREIGN KEY (CLIENTE_ID) REFERENCES CLIENTE (ID)) / CREATE TABLE FATURA ( ID NUMBER ( 7 ) NOT NULL, DT_EMISSAO DATE NOT NULL, DT_VENCIMENTO DATE NOT NULL, VALOR_PAGO NUMBER ( 9, 2 ), DT_PAGAMENTO DATE, DT_PEDIDO_CANCELAMENTO DATE, DT_CANCELAMENTO DATE, STATUS CHAR ( 1 ) NOT NULL, PEDIDO_ID NUMBER ( 7 ) NOT NULL, CONSTRAINT PK_FATURA PRIMARY KEY (ID) ) / ALTER TABLE FATURA ADD ( CONSTRAINT FATURA_PEDIDO_FK FOREIGN KEY (PEDIDO_ID) REFERENCES PEDIDO (ID)) / . . .
