MODELADO Y SIMULACIN DINMICA DEL AUTOMVIL CITRON 2
- Slides: 20
MODELADO Y SIMULACIÓN DINÁMICA DEL AUTOMÓVIL CITROËN 2 CV Realizado por: Xavier Guzmán Carsí Dirigido por: Josep Lluís Suñer Martínez Grado en Ingeniería Mecánica
ÍNDICE DE CONTENIDOS 1 Introducción 2 Historia 3 Herramientas y condiciones 4 Modelización y ensamblado 5 Simulación y análisis 6 Conclusión
INTRODUCCIÓN Introducción al proyecto Análisis dinámico del vehículo Evolución de la tecnología Motivación Ingeniería mecánica Automóviles Citroën 2 CV
HISTORIA Primeros prototipos de 1930 Segunda Guerra Mundial Primer modelo de 1948 -1949 375 cc y 9 CV Citroën 2 CV de 1955 425 cc y 12 CV Citroën Sahara de 1958 2 x 425 cc y 2 x 12 CV Citroën 2 CV 4 y 6 435 cc y 26 CV
HERRAMIENTAS Y CONDICIONES Herramientas utilizadas Solid. Works Adams Car Condiciones Citroën 2 CV 4 Hipótesis y estimaciones
MODELIZACIÓN Y ENSAMBLADO Procedimiento de modelización y ensamblado Template Builder Standard Interface Template Subsystem ASSEMBLY
MODELIZACIÓN Y ENSAMBLADO Suspensión frontal Hardpoints y Construction Frames General Parts, Mount Parts y Geometry Joints y Communicators
MODELIZACIÓN Y ENSAMBLADO Suspensión trasera Dirección Engine Transmission
MODELIZACIÓN Y ENSAMBLADO Carrocería Frenos Ruedas Driveline
MODELIZACIÓN Y ENSAMBLADO Suspensión frontal Suspensión trasera

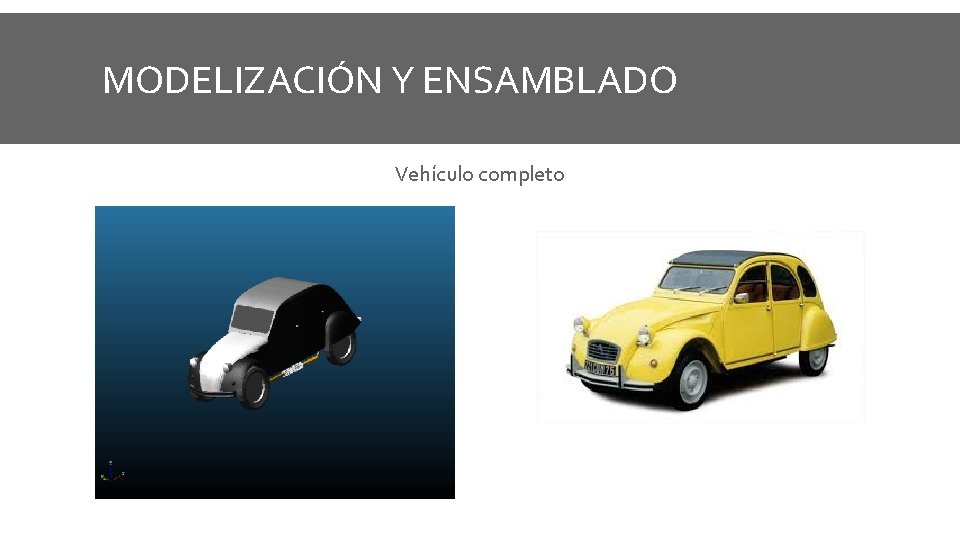

MODELIZACIÓN Y ENSAMBLADO Vehículo completo
SIMULACIÓN Y ANÁLISIS Suspensión delantera Parallel Wheel Travel Opposite Wheel Travel
SIMULACIÓN Y ANÁLISIS Suspensión trasera Parallel Wheel Travel Opposite Wheel Travel
SIMULACIÓN Y ANÁLISIS Aceleración
SIMULACIÓN Y ANÁLISIS Frenado
SIMULACIÓN Y ANÁLISIS Frenado en curva
SIMULACIÓN Y ANÁLISIS ISO Lane Change
SIMULACIÓN Y ANÁLISIS Constant Radius Cornering
CONCLUSIÓN · Conocimientos sobre automóviles · Historia del Citroën 2 CV · Adams Car · Aproximación a la realidad
GRACIAS POR SU ATENCIÓN
