Model Data Dalam SBD Model Data adalah kumpulan
Model Data Dalam SBD • Model Data adalah kumpulan perangkat konseptual untuk menggambarkan Data, hubungan antar data, semantik dan batasan data. • Model data biasanya digunakan untuk perancangan basis data, yang disebabkan karena kelangkaan data / fakta yang dimiliki • Henry F. Korth : Ada 2 kelompok model data, yaitu : v Model data berbasis object v 6/15/2021 Model data berbasis record tiosetyo@yahoo. com , setyoinator@gmail. com 1 www. cerdas-pintar. blogspot. com
Model Data Dalam SBD Secara umum : E-R Model Semantic Model Object Based Data Model Record Based Binary Model Relational Model Hierarchycal Model Network Model Physical Based Unifying Model Frame Model 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 2 www. cerdas-pintar. blogspot. com
E-R Model ( Entity-Relationship Model) • Semesta data di dunia nyata ditansformasikan ke dalam sebuah diagram dengan memanfaatkan perangkat konseptual disebut dengan ERD (Entity Relationship Diagram). • Model yang menjelaskan hub antar data dalam basis data berdasarkan suatu persepsi bahwa real word terdiri dari obyek-obyek dasar yang mempunyai relasi antara obyek-obyek tersebut. Simbol / Notasi E-R Diagram : Strong Entity Identifying Relationship Weak Entity Associative Entity Attribute Multivalued Attribute Relationship Link Derived Attribute
E-R Model Contoh : Nama_dos Dosen 1 kode-_kuliah Mengajar Nama_dos Alamat_dos N Mata Kuliah Kode_kuliah waktu Nm_kuliah tempat SKS 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 4 www. cerdas-pintar. blogspot. com
Komponen Utama Pembentuk Model E-R 1. Entity (Entitas) Merupakan individu yang mewakili sesuatu yang nyata dan dapat dibedakan dari sesuatu yang lainnya. (individu : manusia, tempat, obyek, kejadian, konsep). Biasanya berhub. Dg baris dlm sebuah tabel). Simbol yang digunakan : 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 5 www. cerdas-pintar. blogspot. com
Komponen Utama Pembentuk Model E-R Tipe Entitas • Entitas Kuat yaitu entitas mandiri yang keberadaannya tidak bergantung pada keberadaan entitas lain. • Entitas lemah/ Weak Entity yaitu entitas yang keberadaannya bergantung pada keberadaan entitas lain • Entitas Assosiatif adalah entitas yang terbentuk dari suatu relasi, bisa terjadi jika : 1. Relasi yang merekatkan dua entitas bersifat banyak ke banyak 2. Biasanya berasal dari suatu relasi dimana relasi itu memiliki makna mandiri bagi pengguna 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 6 www. cerdas-pintar. blogspot. com
Komponen Utama Pembentuk Model E-R A. Entity Sets (Himpunan Entitas) : Sekelompok entitas yang sejenis dan berada dalam lingkup yang sama Contoh : Himpunan Entitas : Pelanggan Entitas : Budiman, Suherman dll Himpunan Entitas : Mobil Suzuki, Mobil Honda dll Himpunan Entitas : Mahasiswa Entitas : Ali, Budi, Iman dll 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 7 www. cerdas-pintar. blogspot. com
E-R Model Contoh : Entitas 1 Himpunan Entitas 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 8 www. cerdas-pintar. blogspot. com
E-R Model 2. Atribut (attribute / Properties) Merupakan karakteristik dari sebuah entitas (biasanya berhubungan dengan field dalam sebuah tabel). Penentuan atribut bagi suatu entitas didasarkan pada relevansinya terhadap entitas tersebut. Simbol yang digunakan : 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 9 www. cerdas-pintar. blogspot. com
E-R Model Jenis Atribut 1. Atribut sederhana/atomik : atribut yang tidak dapat dibagi menjadi atribut yang lebih mendasar. Contoh : atribut harga dari entity barang. 2. Atribut komposit : atribut yang terdiri dari beberapa atribut yang lebih mendasar. Contoh : Entity mahasiswa memiliki atribut nama yang terdiri dari nama depan (first name), nama tengah (middle name) dan nama belakang (last name). 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 10 www. cerdas-pintar. blogspot. com
E-R Model 4. Atribut Berharga Tunggal (Single-valued Attribute) : atribut yang hanya mempunyai satu harga untuk suatu entitas tertentu. Contoh : atribut umur. 5. Atribut Berharga Banyak (Multi-valued Attribute) : atribut yang dapat terdiri dari sekumpulan harga untuk suatu entitas tertentu. Contoh : atribut hobi. 6. Atribut Derivatif : suatu atribut yang dihasilkan dari atribut lain. Contoh : atribut umur yang dapat dihasilkan dari atribut tgl_lahir. 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 11 www. cerdas-pintar. blogspot. com
Relation 3. Relation adalah hubungan antara suatu himpunan entitas dengan himpunan entitas lainnya. Simbol : Contoh : entitas seoarang mahasiswa dengan nim =‘D 22. 2010. 00001’ dan nama_mhs=‘Bejo Agi’ mempunyai relasi dengan entitas sebuah mata kuliah dengan kode_kul=‘ 00001’ dan nama_kul=‘PSIK-1’. Relasi antara kedua entitas tersebut mengandung arti bahwa mahasiswa tersebut sedang mengambil mata kuliah tersebut. 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 12 www. cerdas-pintar. blogspot. com
Atribut Key adalah sejumlah atribut yang mengidentifikasi record/baris dalam sebuah relation secara unique. 1. Superkey Adalah satu / lebih atribut yg dapat membedakan entitas satu dengan lainnya dalam himp entitas 2. Candidate Key Merupakan kumpulan atribut minimal yang dapat membeda kan entitas satu dengan lainnya dalam himp entitas. 3. Primary Key Salah satu dari candidate key yang digunakan sebagi peng identifikasi suatu entitas dalam himp entitas. 4. Alternate Key : kandidat key yang tidak dijadikan primary key. 5. Composite key : key yang terdiri dari 2 atribut atau lebih. Atributatribut tersebut bila berdiri sendiri tidak menjadi identitas record, tetapi bila dirangkaikan menjadi satu kesatuan akan dapat mengidentifikasi secara unik 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 13 www. cerdas-pintar. blogspot. com
Key 6. Foreign Key : non key atribut pada sebuah relation yang juga menjadi key (primary) atribut di relation lainnya. Foreign key biasanya digunakan sebagai penghubung antara record dan kedua relation tersebut(kolom(atau gabungan beberapa kolom) yang merupakan primary key pada relation(tabel)lain) Berguna untuk menghubungkan antara dependent relation (sisi many) dengan parentrelation(sisi one) Kode P# 1002 2345 1003 3456 1004 5678 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 14 www. cerdas-pintar. blogspot. com
Key S# Snama Kode S 1 DIDIN 1002 S 2 DEWI 1004 S 3 DEDE 1006 6/15/2021 Super Key : S#, SNama, Kode Candidate Key : S#, Snama Primary Key : S# Alternative Key : Snama Foreign Key : Kode tiosetyo@yahoo. com , setyoinator@gmail. com 15 www. cerdas-pintar. blogspot. com
E-R Model Contoh : No_KTP No_SIM Nama Alamat Superkey : superkey No_KTP+No_SIM+Nama+Alamat No_KTP+No_SIM+Nama No_KTP+No_SIM+alamat No_KTP+No_SIM No_KTP+nama No_KTP+alamat No_SIM+ nama No_SIM+ alamat Candidate Key Primary Key Candidate Key: No_KTP No_SIM 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com Primary Key: No_KTP atau No_SIM tergantung kebutuhan 16 www. cerdas-pintar. blogspot. com
E-R Model Dasar pemilihan Primary Key : 1. Key sering digunakan sebagai acuan 2. Key lebih ringkas 3. Key adalah unik Macam-macam atribut Atribut Sederhana (Simple Attribute) : atribut atomik yg tidak dapat di pilah lagi Atribut Komposit (Composite Attribute) : atribut atomik yg dapat di pilah lagi Contoh : Atribut nama : atribut sederhana (nilai sudah paling kecil / atomik) Atribut alamat : atribut komposit, karena masih dapat dipilah-pilah lagi menjadi atribut : jalan, kota dan kode_pos 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 17 www. cerdas-pintar. blogspot. com
E-R Model Atribut bernilai banyak (multivalued attribute) : Merupakan atribut yang dapat bernilai lebih dari 1 nilai yang sejenis Atribut bernilai tunggal (Single-valued attribute) : Merupakan atribut yang hanya mempunyai satu nilai Contoh : NIM Nama Alamat Hobi 98001 Rudi 98002 Wati Jl. Seroja Renang Nonton Dago Raya Tidur NIM, Nama dan Alamat : atribut bernilai tunggal Hobi : atribut bernilai banyak Atribut Turunan (Derived attribute) : Merupakan atribut yang nilainya diperoleh dari pengolahan atau diturunkan dari atribut / tabel lain 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 18 www. cerdas-pintar. blogspot. com
E-R Model Contoh : NIM Nama Alamat Angkatan IPK 98001 Andi 99011 Susi Jl. X Jl. Y 1998 1999 3. 2 3. 0 Angkatan, IPK : Atribut turunan Atribut harus bernilai (Mandatory Attribute) : Merupakan atribut-atribut yang harus diisikan nilainya Atribut tidak harus bernilai (Non Mandatory Attribute / Null) : Merupakan atribut-atribut yang nilainya boleh dikosongi tiosetyo@yahoo. com , setyoinator@gmail. com 19 www. cerdas-pintar. blogspot. com
E-R Model Relasi (Relationship) : Digunakan untuk menunjukan hubungan antar entitas Himpunan Relasi (Relationship Sets) : Merupakan kumpulan semua relasi diantara entitas Contoh : Mahasiswa NIM Nama. . . 98001 Andi. . . 98003 Rudi. . . 98013 Susi. . . Mata Kuliah Kode_kul Nama_kul sks A 01 A 03 A 02 Pancasila 2 Internet I 2 Network I 2 Dari tabel-tabel diatas, dapat dilihat bahwa terdapat hubungan / relasi antara himp entitas mahasiswa dengan mata kuliah. --> Andi mempelajari mata kuliah Internet I --> Rudi mempelajari mata kuliah Internet I dan Network I tiosetyo@yahoo. com , setyoinator@gmail. com 20 www. cerdas-pintar. blogspot. com
E-R Model Sehingga apabila dimodelkan dengan E-R Diagram : Mempe lajari Mahasiswa Mata kuliah Kode_kul NIM Nama NIM Kode_kul tiosetyo@yahoo. com , setyoinator@gmail. com Nama_kul sks 21 www. cerdas-pintar. blogspot. com
Kardinalitas / Derajad Relasi : Merupakan jumlah maksimum entitas yang dapat berelasi dengan entitas pada himp entitas yang lain. Macam-macam Kardinalitas : Ø Satu ke satu (one to one) Entitas 1 Entitas 2 Entitas 3 Entitas 4 A Entitas 1 Entitas 2 Entitas 3 Entitas 4 Setiap entitas pada himp entitas A Berhubungan dengan paling banyak Dengan satu entias pada himpunan Entitas B dan begitu juga sebaliknya B tiosetyo@yahoo. com , setyoinator@gmail. com 22 www. cerdas-pintar. blogspot. com
E-R Model Contoh : Nama-Dosen Kode alamat 1 Menge palai Nama-Dosen 1 Nama_prog Progdi Kode Satu dosen paling banyak mengepalai satu program studi (walaupun tidak semua dosen menjadi ketua) dan setiap program studi di kepalai oleh paling banyak satu dosen. tiosetyo@yahoo. com , setyoinator@gmail. com 23 www. cerdas-pintar. blogspot. com
E-R Model Ø Satu ke banyak (one to many) Entitas 1 Entitas 2 Entitas 3 Entitas 4 A Contoh : Entitas 1 Entitas 2 Entitas 3 Entitas 4 Setiap entitas pada himp entitas A Berhubungan dengan banyak entias pada himpunan entitas B, tetapi Tidak sebaliknya B Setiap agama dapat dianut oleh lebih dari satu mahasiswa, tetapi tidak sebaliknya (setiap mahasiswa hanya dapat menganut satu agama) tiosetyo@yahoo. com , setyoinator@gmail. com 24 www. cerdas-pintar. blogspot. com
E-R Model Kode_agm Agama 1 NIM dianut Kode_agm Deskripsi N Mahasiswa NIM Nama Semester tiosetyo@yahoo. com , setyoinator@gmail. com 25 www. cerdas-pintar. blogspot. com
E-R Model Ø banyak ke banyak (many to many) Entitas 1 Entitas 2 Entitas 3 Entitas 4 A Contoh : Entitas 1 Entitas 2 Entitas 3 Entitas 4 Setiap entitas pada himp entitas A Berhubungan dengan banyak entias pada himp entitas B, dan sebaliknya B Setiap dosen dapat mengajar lebih dari satu mata Kuliah dan setiap mata kuliah dapat diajar oleh lebih Dari satu dosen tiosetyo@yahoo. com , setyoinator@gmail. com 26 www. cerdas-pintar. blogspot. com
E-R Model Contoh : Nama_dos Dosen N Nama_dos Alamat_dos kode-_kuliah Mengajar N Mata Kuliah Kode_kuliah waktu Nm_kuliah tempat SKS tiosetyo@yahoo. com , setyoinator@gmail. com 27 www. cerdas-pintar. blogspot. com
Tahapan pembuatan E-R Diagram : Ø Mengidentifikasi dan menetapkan seluruh himpunan entitas yang akan terlibat Ø Menentukan atribut-atribut kunci dari masing-masing himpunan entitas Ø Mengidentifikasi dan menetapkan seluruh himpunan relasi di antara himpunan entitas – himpunan entitas yang ada beserta foreign key (kunci tamu) Ø Menentukan derajad / kardinalitas relasi untuk setiap himpunan entitas Ø Melengkapi himpunan entitas dan himpunan relasi dengan atribut-atribut deskriptif tiosetyo@yahoo. com , setyoinator@gmail. com 28 www. cerdas-pintar. blogspot. com
E-R Model ERD dengan kamus data : Pada sebuah sistem yang kompleks, penggambaran atribut-atribut dalam sebuah ERD seringkali kelihatan lebih rumit. Untuk itu pendeklarasian atribut-atribut tersebut dapat menggunakan kamus data. Contoh : Dosen N N Mengajar Mata Kuliah Kamus Data : Dosen = {Nama_dos, Alamat_dos} Mengajar = {Nama_dos, KD_kuliah, Waktu, Tempat, Ruang } Mata Kuliah = {Kd_kuliah, Nm_kuliah, SKS} tiosetyo@yahoo. com , setyoinator@gmail. com 29 www. cerdas-pintar. blogspot. com
E-R Model Derajad Relasi Minimum : Menunjukan hubungan (korespondensi) minimum yang boleh terjadi dalam suatu relasi antar himpunan entitas. Nilai derajad relasi minimum hanya boleh 0 atau 1. Contoh : minimum Mahasiswa maksimum (0, N) Mempela jari (0, N) Mata Kuliah ® Setiap mahasiswa dapat mempelajri banyak mata kuliah tetapi ada mahasiswa yang belum / tidak mempelajari mata kuliah satupun. ® Setiap mata kuliah dapat dipelajari oleh banyak mahasiswa, tetapi bisa juga ada mata kuliah yang tidak / belum diikuti oleh satupun mahasiswa tiosetyo@yahoo. com , setyoinator@gmail. com 30 www. cerdas-pintar. blogspot. com
E-R Model ERD dalam Notasi Lain : Notasi o o Derajad Relasi Minimum - Maksimum atau o o tiosetyo@yahoo. com , setyoinator@gmail. com (0, N) (1, 1) (0, 1) 31 www. cerdas-pintar. blogspot. com
E-R Model Contoh : Mahasisa o Mempela jari o Mata Kuliah Kamus Data : Mahasiswa = {NIM, Nama, Alamat} Mempelajri = {NIM, KD_kuliah, Waktu, Tempat, Ruang } Mata Kuliah = {Kd_kuliah, Nmkuliah, SKS} tiosetyo@yahoo. com , setyoinator@gmail. com 32 www. cerdas-pintar. blogspot. com
Varian Entitas n Strong Entity (entitas kuat) Himpunan entitas yg tidak memiliki ketergantungan dg entitas yang lain. n Weak Entity (entitas Lemah) Himpunan entitas yg keberadaannya ketergantungan dengan entitas yang lain. Himpunan entitas yg demikian tidak memp. Atribut yg berfungsi sebagai key yg benar-benar menjamin keunikan entitas. tiosetyo@yahoo. com , setyoinator@gmail. com 33 www. cerdas-pintar. blogspot. com
E-R Model memiliki NIM Nama NM_ortu alm_ortu Mahasiswa Nm_ortu NIM alamat Tgl_lhr Orang Tua Menye nangi NIM Hobbi hobbi tiosetyo@yahoo. com , setyoinator@gmail. com Hobbi Kunci utama Kunci yg tidak menyakinkan 34 www. cerdas-pintar. blogspot. com
E-R Model Varian Relasi : « Relasi Tunggal (Unary Relation) Relasi yang terjadi dari antar himpunan entitas yg sama Contoh : 1 Nama_dos Keahlian Nama_dos Mendam pingi Dosen Nama_dos-P N tiosetyo@yahoo. com , setyoinator@gmail. com 35 www. cerdas-pintar. blogspot. com
E-R Model « Relasi Ganda (Redundant Relation) Nm_dos Kd_kul Meng ajar 1 Dosen tempat N waktu N Kuliah N Meng uasai Nm_dos tiosetyo@yahoo. com , setyoinator@gmail. com Kd_kul 36 www. cerdas-pintar. blogspot. com
E-R Model « Relasi Multi Entitas (N-ary Reation) Merupakan relasi yang terdiri dari 3 himpunan entitas / lebih Contoh : Kd_kul Nama_dos Penga jaran Kuliah nm_kul Nama_dos waktu Kd_rg Kd_kul Dosen Kd_rg Ruang sks Nm_rg kap tiosetyo@yahoo. com , setyoinator@gmail. com 37 www. cerdas-pintar. blogspot. com

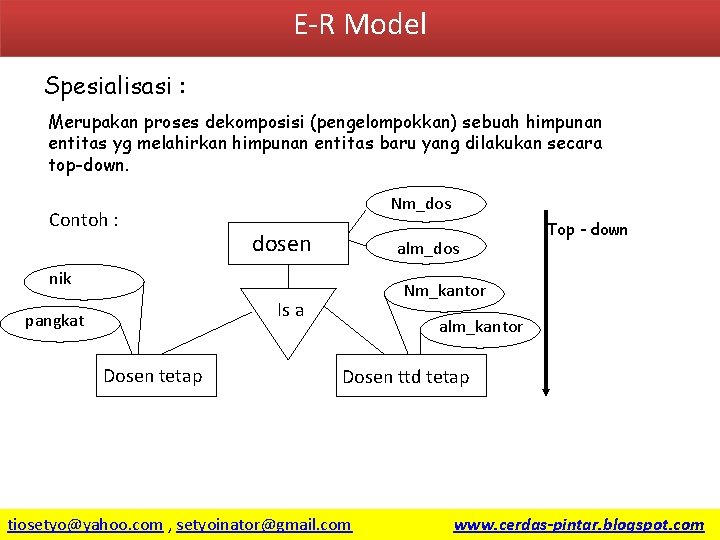

E-R Model Spesialisasi : Merupakan proses dekomposisi (pengelompokkan) sebuah himpunan entitas yg melahirkan himpunan entitas baru yang dilakukan secara top-down. Contoh : Nm_dos dosen alm_dos nik Nm_kantor Is a pangkat Dosen tetap Top - down alm_kantor Dosen ttd tetap tiosetyo@yahoo. com , setyoinator@gmail. com 38 www. cerdas-pintar. blogspot. com
E-R Model (Model Keterhubungan Entitas) Generalisasi : Merupakan penyatuan beberapa himpunan entitas menjadi sebuah himpunan entitas baru. Atribut dari masing-masing himpunan entitas disatukan kedalam himpunan entitas baru. Contoh : Mahasiswa bottom - up Is a Mahasiswa D 3 tiosetyo@yahoo. com , setyoinator@gmail. com Mahasiswa S 1 39 www. cerdas-pintar. blogspot. com
E-R Model Agregasi : Merupakan sebuah relasi yang secara kronologis mensyaratkan telah adanya relasi lain. Contoh : Mahasiswa N mempelajari N Kuliah Kd_kul nm_kul NIM Nama NIM Kd_rg N mengikuti N Praktikum tiosetyo@yahoo. com , setyoinator@gmail. com Kd_kul nilai Nama_pr 40 www. cerdas-pintar. blogspot. com
E-R Model (Model Keterhubungan Entitas) Transformasi ERD ke Basis Data Fisik (Tabel) Aturan-aturan : 1. Setiap Himp. Entitas Ditransformasikan sebagai sebuah tabel Contoh : mahasiswa Mahasiswa Nim nama_mhs alamat nim Nama_mhs alamat tiosetyo@yahoo. com , setyoinator@gmail. com 41 www. cerdas-pintar. blogspot. com
E-R Model 2. Relasi dengan Derajad satu-ke-satu yang menghubungkan 2 himp. Entitas akan transformasikan kedalam bentuk penyer taan atribut-atribut relasi ke salah satu himp. Entitas Kode_dos Dosen ( 0, 1) mengepalai (1, 1) Progdi nm_dos dosen Kode_dos nm_dos Kode_P Kode_p progdi Kode_p nm_p Kode_dos nm_p Atribut yg ditambahkan tiosetyo@yahoo. com , setyoinator@gmail. com 42 www. cerdas-pintar. blogspot. com
E-R Model Ketentuan penyertaan atribut adalah : Ï Atribut-atribut relasi akan disertakan ke himp. Entit yg mempunyai derajad relasi minimumnya yg lebih b atau Ï Atribut-atribut relasi akan disertakan ke himp. Entit yg mempunyai jumlah record yg lebih sedikit tiosetyo@yahoo. com , setyoinator@gmail. com 43 www. cerdas-pintar. blogspot. com
E-R Model 3. Relasi dengan Derajad satu-ke-banyak yg menghubungkan 2 himp. Entitas akan transformasikan kedalam bentuk penyer taan atribut-atribut relasi ke himp. Entitas yg derajad rela sinya banyak (many). dosen 1 mengajar m Kuliah Kode_dos nm_dos Kode_dos Kode_kul ruang kuliah Kode_kul nm_kul sks kode_dos ruang Kode_kul nm_kul sks tiosetyo@yahoo. com , setyoinator@gmail. com Atribut yg ditambahkan 44 www. cerdas-pintar. blogspot. com
E-R Model 4. Relasi dengan Derajad banyak-ke-banyak yg menghubungkan dua himp. Entitas, maka atribut-atribut relasi akan di ke transformasikan menjadi sebuah tabel Mahasiswa nim mahasiswa nama m nim krs Nim nama krs Kode_kul Nim kode_Kul nilai m kuliah Kode_kul Nm_kul kuliah Kode_kul nm_kul sks tiosetyo@yahoo. com , setyoinator@gmail. com 45 www. cerdas-pintar. blogspot. com
E-R Model 5. Implementasi Himp. Entitas Lemah N memiliki mahasiswa nim N nama orangtua Nm_ortu alm_ortu orangtua Nm_ortu N senang nim Nm_ortu 1 nim Hobbi Alm_ortu hobbi mahasiswa NIM Nm_ortu nama Senang Hobi nim hobbi Hobi Key yang diambil dari entitas kuat tiosetyo@yahoo. com , setyoinator@gmail. com 46 www. cerdas-pintar. blogspot. com
E-R Model 6. Implementasi Spesialisasi nm_dos dosen Kd_dos alm_dos nip Kd_dos Is a pangkat Kd_dos Nm_kantor Alm_kantor Tgl_msk Dosen tetap Dosen tidak tetap dosen Dosen tetap Kd_dos nm_dos alm_dos Nip pangkat tgl_msk kd_dos Nm_ktr alm_ktr kd_dos Dosen tidak tetap Key yg diambil dari entitas utama 47 tiosetyo@yahoo. com , setyoinator@gmail. com www. cerdas-pintar. blogspot. com
E-R Model 7. Implementasi Generalisasi nim nama mahasiswa alamat Is a Mahasiswa d 3 Mahasiswa s 1 mahasiswa Nim nama alamat tiosetyo@yahoo. com , setyoinator@gmail. com progdi 48 www. cerdas-pintar. blogspot. com
E-R Model 7. Implementasi unary/tunggal relation Kd_dos 1 dosen mendampingi n Nm_dos kuliah Nama atribut diganti sesuai dg fungsinya Kd_kul nm_kul prasyarat n Kd_kul Kd_dos nm_dos kd_dos_pen Kd_dos_pen n kuliah dosen Kd_kul_syarat prasyarat Kd_kul kd_kul_syarat Nm_kul tiosetyo@yahoo. com , setyoinator@gmail. com 49 www. cerdas-pintar. blogspot. com
Model Data Semantic Hampir sama seperti E-R Model, tetapi relasi antar obyek dasar dinyatakan dengan kata-kata (semantik). SKS Contoh : Mata Kuliah mengambil Mahasiswa NIM NM_kul Mengajar Dosen Nama_dos Nama 6/15/2021 Kode tiosetyo@yahoo. com , setyoinator@gmail. com Alamat 50 www. cerdas-pintar. blogspot. com
Relational Model • Disebut juga : Model Relasional atau Basis Data Relasional (ditemukan oleh : E. F. Codd) • Menunjukan suatu cara yang digunakan untuk mengelola data secara fisik dalam memori sekunder dan bagaimana bentuk relasi dari keseluruhan data dalam sistem yang sedang ditinjau Kelebihan : Dapat mengakomodasi berbagai kebutuhan pengelolaan basis data yg ada di dunia nyata (real word) Pencarian data dari suatu tabel atau banyak tabel dapat dilakukan dengan cepat Merupakan model yang paling sederhana sehingga mudah untuk dipahami 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 51 www. cerdas-pintar. blogspot. com
Contoh Relational Model Tabel Pasien Contoh : Kode_pasien Nama_pasien Alamat Kota Umur Jns_kelamin P-0001 Yunus Rongsumbe Jl. Diponegoro No. 10 Semarang 30 Pria P-0002 Otnil Napoleon Jl. Sekayu No. 19 Demak 21 Pria P-0003 Okto Pigome Jl. Merah Putih No. 11 Purwodadi 22 Pria P-0004 Wildanon Jl. Kembang arum No. 11 Kendal 11 Perempuan Tabel Resep Kode_Obat Nama_Obat Kode_Dokter Jumlah Kode_Pasien P-0001 Ultrafu D-0001 2 P-0001 P-0002 Biogesic D-0002 3 P-0001 P-0003 Paracetamol D-0003 4 P-0002 P-0004 Mixagrip D-0001 7 P-0003 Tabel Pasien dihubungkan dengan tabel Resep melalui kode_pasien 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 52 www. cerdas-pintar. blogspot. com
Model Data Relasional $Istilah : $RDMS (relational Database Management System) adalah DBMS yang bermodelkan relasional $Kardinalitas adalah jumlah tupel suatu relasi (tabel) $Derajad / degree / arity adalah jumlah atribut suatu relasi $Domain adalah Himpunan / batasa nilai yang berlaku bagi suatu atribut misalnya : Domain atribut nilai adalah A, B, C, D, dan E Domain tidak sama dengan tipe data suatu atribut $Istilah relasi biasanya untuk membicarakan struktur logis sedangkan istilah tabel biasanya untuk basis data fisik 6/15/2021 53 www. cerdas-pintar. blogspot. com
Binary Model • Merupakan model data yang memperluas definisi dari entity, bukan hanya atribut– atributnya tetapi juga tindakan–tindakannya. 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 54 www. cerdas-pintar. blogspot. com
Hierarchycal Model hirarkis atau biasa disebut model pohon ini menggunakan pola hubungan dengan istilah orang tua dan anak. • Terdapat juga istilah simpul (bercirikan kotak atau lingkaran). • Simpul yang berada diatas yang terhubung ke simpul pada level dibawahnya disebut orang tua. • Setiap orang tua bisa memiliki satu (hubungan 1: 1) atau beberapa anak (hubungan 1: M), tetapi setiap anak hanya memiliki satu orang tua. • Simpul – simpul yang dibawahi oleh simpul orang tua disebut anak. • Adapun hubungan antara anak dan orang tua disebut cabang. • Perbedaannya adalah, record-record diorganisasikan sebagai tree (pohon) daripada graf. 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 55 www. cerdas-pintar. blogspot. com
Gambar Hierarchycal Model Dosen Wida Algoritma edo 6/15/2021 edi Budi SBD Emi eko tiosetyo@yahoo. com , setyoinator@gmail. com Pancasila endang egi PSIK-2 eka elis 56 www. cerdas-pintar. blogspot. com
Network Model jaringan direpresentasikan dengan sekumpulan record (Pascal), dan relasi antar data yang direpresentasikan oleh record & link. • Model ini menyerupai model hirarki. • Perbedaannya terdapat pada suatu simpul anak bisa memilki lebih dari satu orang tua. • Model ini bisa menyatakan hubungan 1: 1 (satu arang tua punya satu anak), 1: M (satu orang tua punya banyak anak), maupun N: M (beberapa anak bisa mempunyai beberapa orangtua). • Pada model jaringan, orang tua disebut pemilik dan anak disebut anggota. 6/15/2021 tiosetyo@yahoo. com , setyoinator@gmail. com 57 www. cerdas-pintar. blogspot. com
Contoh Network Model Dosen Wida Algoritma edo 6/15/2021 edi Dosen Budi Basisdata Emi Pancasila eko tiosetyo@yahoo. com , setyoinator@gmail. com endang egi 58 www. cerdas-pintar. blogspot. com
