MOBİLYA TEKNİK RESMİ ZONGULDAK ÇAYCUMA MESLEKİ EĞİTİM MERKEZİ MOBİLYA VE İÇ MEKAN TASARIMI ALANI UZAKTAN EĞİTİM 31 AĞUSTOS 2020 – 04 EYLÜL 2020 ERKAN TEKİNALP DERS ÖĞRETMENİ
MOBİLYA BİRLEŞTİRME ÇEŞİTLERİ En Birleştirmeler Ahşap teknolojisinde geniş tablalar iki veya daha çok parçanın yana getirilip çeşitli yöntemlerle birleştirilerek yapıştırılması sonucunda elde edilir.
Düz En Birleştirme İki parça düz olarak birleştirilmiş ve yapıştırılmıştır. Resimde parçanın kenarlarını belirten ana çizgiler kalın, birleştirme yerleri ise ince sürekli çizgi ile çizilmelidir. Perspektif çizimlerinde ve net resimlerde ise doğal görüntü veren yüz, cumba ve makta taraması yapılır.
Lambalı En Birleştirme Ön görünüşte iki parçanın birleşme çizgisi ince sürekli çizgiyle lambanın derinliği de kesik çizgilerle belirtilir. Üst görünüşte ise yalnızca lambanın genişliği kesik çizgi ile gösterilir.
Kendinden Çıtalı Kinişli En Birleştirme Kinişin kalınlığı, parça kalınlığının 1/3’ü, derinliği ise yaklaşık parça kalınlığının yarısı olacak şekilde yapılır. Çizimde kinişteki 0, 5– 1 mm tutkal boşluğu da dikkate alınarak gösterilir.

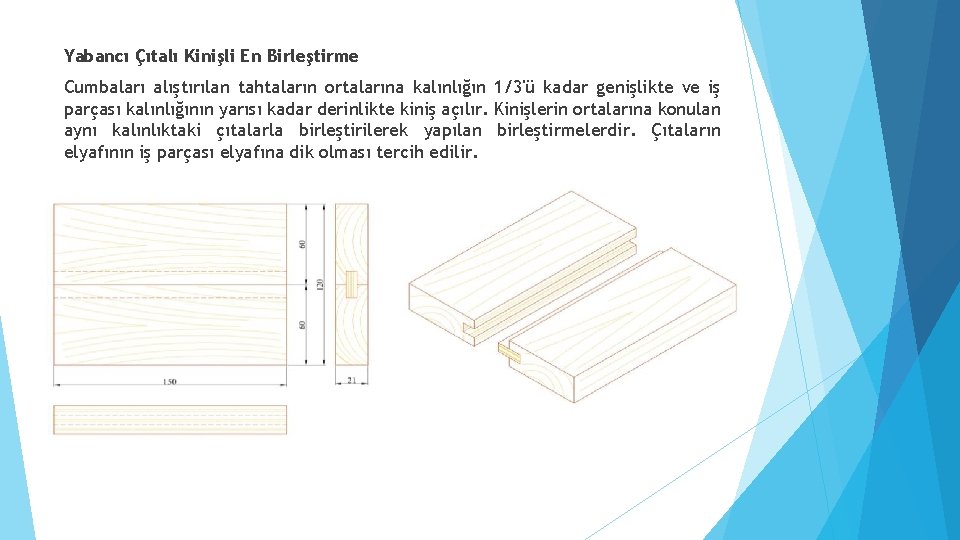

Yabancı Çıtalı Kinişli En Birleştirme Cumbaları alıştırılan tahtaların ortalarına kalınlığın 1/3'ü kadar genişlikte ve iş parçası kalınlığının yarısı kadar derinlikte kiniş açılır. Kinişlerin ortalarına konulan aynı kalınlıktaki çıtalarla birleştirilerek yapılan birleştirmelerdir. Çıtaların elyafının iş parçası elyafına dik olması tercih edilir.
Yabancı Çıtalı Kinişli En Birleştirme Cumbaları alıştırılan tahtaların ortalarına kalınlığın 1/3'ü kadar genişlikte ve iş parçası kalınlığının yarısı kadar derinlikte kiniş açılır. Kinişlerin ortalarına konulan aynı kalınlıktaki çıtalarla birleştirilerek yapılan birleştirmelerdir. Çıtaların elyafının iş parçası elyafına dik olması tercih edilir.
Kavelalı En Birleştirme Cumbaları alıştırılan tam ortalarına kavela delikleri açılır. Kavela deliklerine uygun çapta kavela takılarak yapılan birleştirmelerdir.

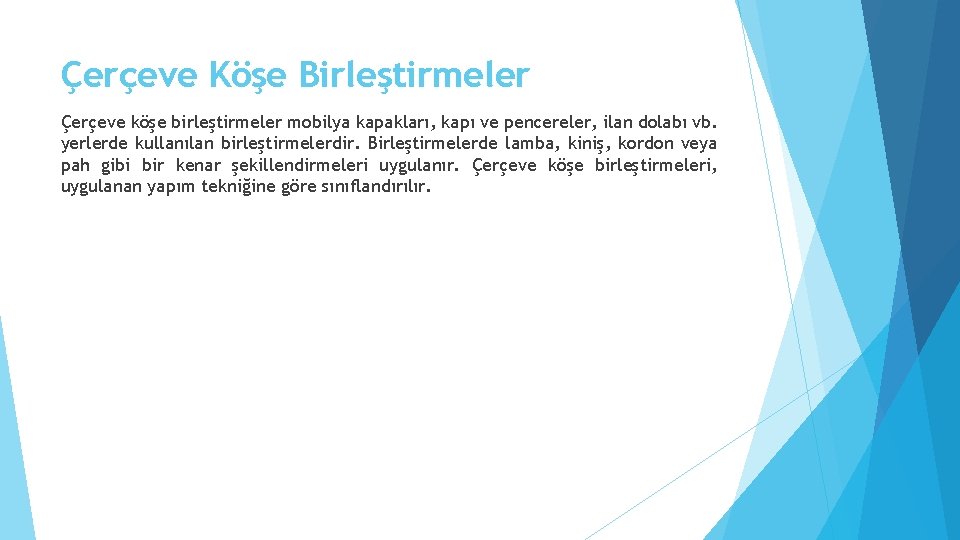

Çerçeve Köşe Birleştirmeler Çerçeve köşe birleştirmeler mobilya kapakları, kapı ve pencereler, ilan dolabı vb. yerlerde kullanılan birleştirmelerdir. Birleştirmelerde lamba, kiniş, kordon veya pah gibi bir kenar şekillendirmeleri uygulanır. Çerçeve köşe birleştirmeleri, uygulanan yapım tekniğine göre sınıflandırılır.

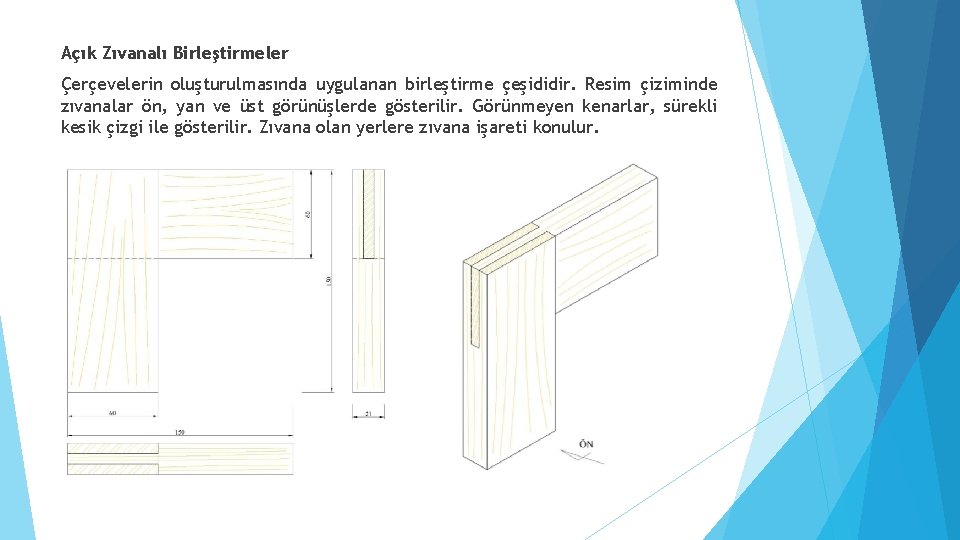

Açık Zıvanalı Birleştirmeler Çerçevelerin oluşturulmasında uygulanan birleştirme çeşididir. Resim çiziminde zıvanalar ön, yan ve üst görünüşlerde gösterilir. Görünmeyen kenarlar, sürekli kesik çizgi ile gösterilir. Zıvana olan yerlere zıvana işareti konulur.
Hampaylı Zıvanalı Birleştirmeler Çerçevelerin oluşturulmasında uygulanan birleştirme çeşididir. Açık zıvanalı birleştirmeden farklı olarak zıvana hampaylı yapılır. Resim çiziminde zıvana ve hampay ön, yan ve üst görünüşlerde gösterilir. Resim üzerinde zıvanalı birleşen yere zıvana işareti konur.
Gönye burun Zıvanalı ve Lambalı Birleştirmeler Çerçevelerin oluşturulmasında uygulanan farklı birleştirme çeşididir. Açık zıvanalı birleştirmeden farklı olarak zıvana kapakları bir yüzeyde 45° kesilir. Köşenin iç yüzeyine lamba açılır. Resim çiziminde bunlar belirtilir ve görünmeyen kenarlar sürekli kesik çizgi ile gösterilir.

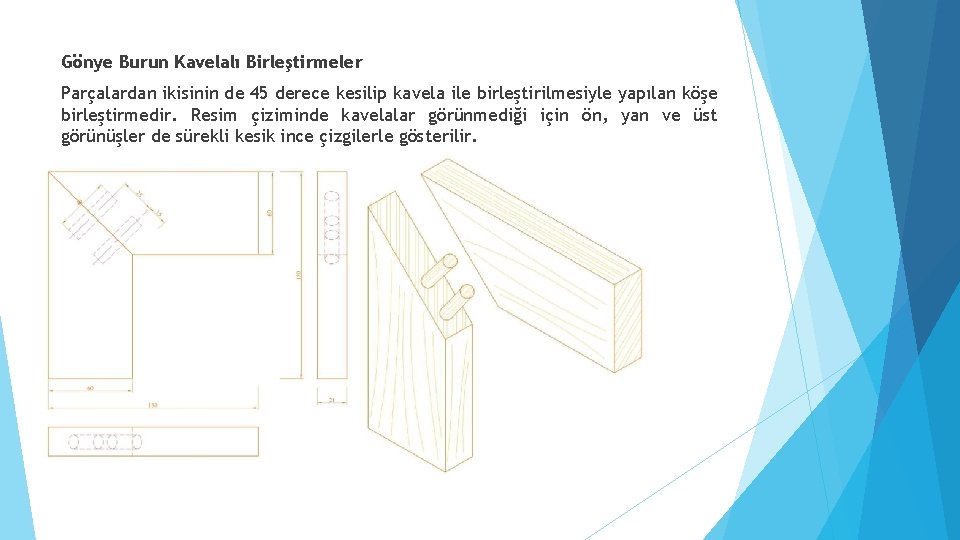

Gönye Burun Kavelalı Birleştirmeler Parçalardan ikisinin de 45 derece kesilip kavela ile birleştirilmesiyle yapılan köşe birleştirmedir. Resim çiziminde kavelalar görünmediği için ön, yan ve üst görünüşler de sürekli kesik ince çizgilerle gösterilir.

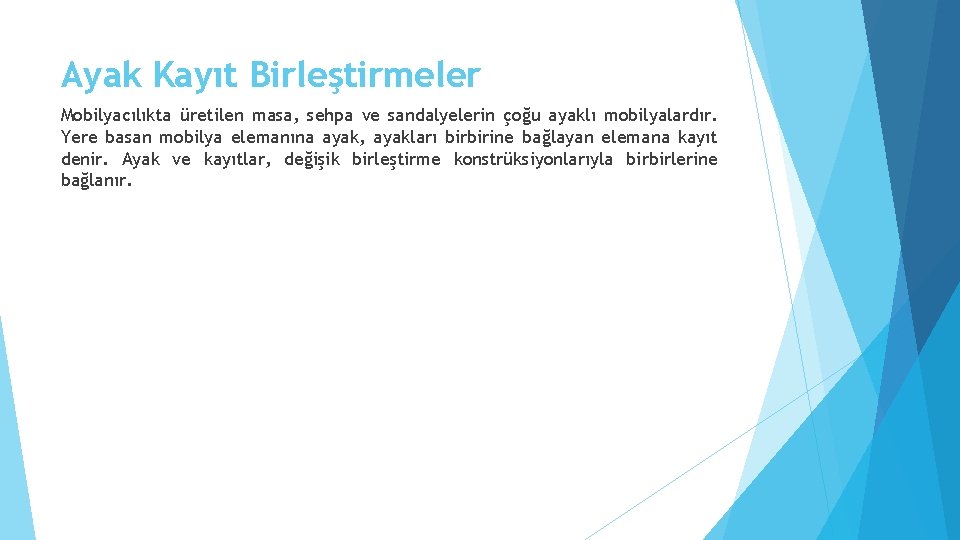

Ayak Kayıt Birleştirmeler Mobilyacılıkta üretilen masa, sehpa ve sandalyelerin çoğu ayaklı mobilyalardır. Yere basan mobilya elemanına ayak, ayakları birbirine bağlayan elemana kayıt denir. Ayak ve kayıtlar, değişik birleştirme konstrüksiyonlarıyla birbirlerine bağlanır.
Düz Zıvanalı Ayak Kayıt Birleştirmeler Ayaklara dişi zıvana deliği açılır. Kayıtlar erkek zıvana olacak şekilde kesilir. Zıvana kapakları düşürülüp parçaların birleştirilmesiyle yapılan birleştirme çeşididir. Resim çiziminde bakış yönüne görünen ve görünmeyen yerler değişir. Görünen kenarlar sürekli kalın, görünmeyen kenarlar sürekli kesik çizgilerle çizilir. Çizimden sonra görünüşlere doku-desen taraması yapılarak resmin daha canlı ve belirgin görünmesi sağlanır.
Hampaylı Zıvanalı Ayak Kayıt Birleştirmeler Açık zıvanalı ayak kayıt birleştirme çiziminden farklı olarak zıvana hampayı ön, yan ve üst görünüşte gösterilir.
Kavelalı Ayak Kayıt Birleştirmeler Kayıtların başları düz kesilerek kavelalı olarak ayağa birleştirilir. Resim çiziminde kavelalar görünmediği için ön, yan ve üst görünüşte sürekli kesik çizgi ile gösterilir.
Boy Birleştirmeler Boy birleştirmeler daha basit çizimlerdir. Yukarıda anlatılan yöntemlerle üç görünüşleri ve perspektifleri çizilir.
Lambalı boy birleştirme
Zıvanalı boy birleştirmeler
Yabancı çıtalı zıvanalı boy birleştirme
Dişli Birleştirmeler Düz Dişli Köşe Birleştirme Parça genişliği, parça kalınlığını geçmeyecek değerde, tek sayıda eşit parçaya bölünerek dişler markalanıp görünüşler çizilir. Dişlerin görünmeyen dipleri sürekli kesik çizgi ile gösterilir.
Kırlangıçkuyruğu Açık Dişli Köşe Birleştirme
Kırlangıçkuyruğu Yarım Gizli Dişli Köşe Birleştirme
Mobilya birleştirme uygulamalarını A 4 kağıdına çiziniz?
