MOBİLYA TEKNİK RESMİ ZONGULDAK ÇAYCUMA MESLEKİ EĞİTİM MERKEZİ MOBİLYA VE İÇ MEKAN TASARIMI ALANI UZAKTAN EĞİTİM 14 EYLÜL 2020 – 18 EYLÜL 2020 ERKAN TEKİNALP DERS ÖĞRETMENİ
ÖLÇÜLENDİRME Ölçülendirmenin Önemi Çizilen üç görünüş, perspektif ve kesit resimlerin genişlik, yükseklik ve derinlik ölçüleri ile iş üzerindeki diğer ayrıntıların doğru ve tam olarak ifade edilmesi ayrıca yapılacak iş ile ilgili gerekli açıklamaların yapılması için ölçülendirme yapılır. Çizilen bir resim üzerinde ölçülendirme yapılmadığını düşünülecek olursa bu resim üzerinde birçok yönden tereddütler oluşacaktır. 1/1 ölçekli çizimler hariç diğer bütün ölçeklerde resim üzerinden ölçü alınmaz, aksine ölçülendirmede ne belirtilmişse o dikkate alınır. Böylece aynı resmi kişilerin farklı algılaması ve hata yapılması engellenmiş olur.
Ölçülendirme Kuralları Teknik resimde bütün işlemlerde olduğu gibi ölçülendirme konusu da standartlaşmış bir kurala bağlıdır. Ölçülendirme, resim üzerinde eksik ölçü kalmayacak ve gereksiz ölçü bulunmayacak şekilde yapılmalı, çizen kişinin resmi anlamasını engelleyecek hiçbir tereddüt olmamalıdır. Standartlar, ölçülendirme ilgili kuralları belirleyen otoritedir ve bu kurallar diğer resim kuralları gibi dünyanın her tarafında aynıdır.
Ölçülendirme Elemanları Ölçü (Sınır) Bağlama Çizgisi Ölçü Okları Ölçü Rakamları

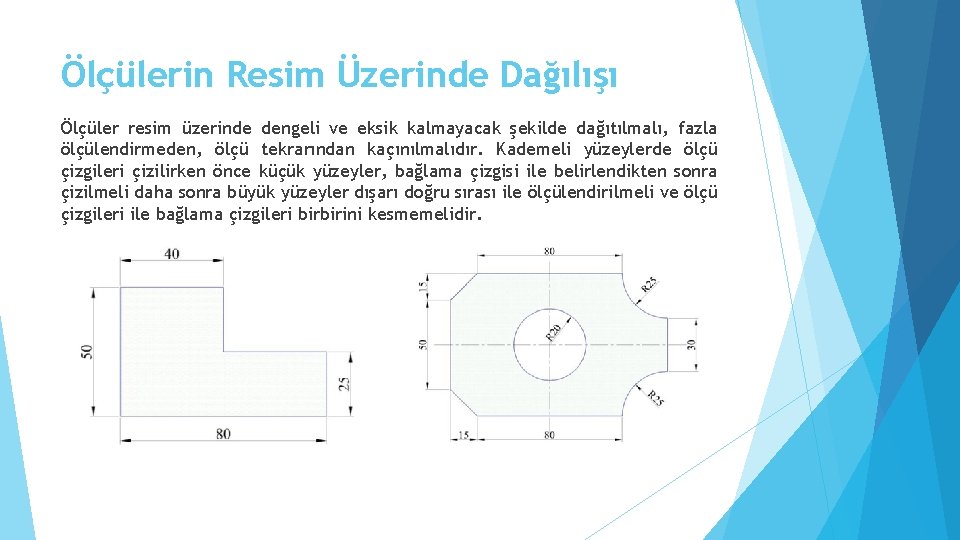

Ölçülerin Resim Üzerinde Dağılışı Ölçüler resim üzerinde dengeli ve eksik kalmayacak şekilde dağıtılmalı, fazla ölçülendirmeden, ölçü tekrarından kaçınılmalıdır. Kademeli yüzeylerde ölçü çizgileri çizilirken önce küçük yüzeyler, bağlama çizgisi ile belirlendikten sonra çizilmeli daha sonra büyük yüzeyler dışarı doğru sırası ile ölçülendirilmeli ve ölçü çizgileri ile bağlama çizgileri birbirini kesmemelidir.
Ön, yan ve üst görünüşler ölçülendirilirken ölçüler genellikle görünüşlerin aralarına yazılır, mecbur kalınmadıkça dışarı ölçü yazılmaz. Açı kollarının ölçülendirilmesinde ölçü çizgileri yay şeklinde olur. Yayların ölçülendirilmesinde ise R harfinden sonra yayın yarıçapı yazılır. Ölçü çizgisi doğrudan yaya temas edecek şekilde çizilir.
Mobilya Resimlerinde Kullanılan Taramalar Üç görünüşle veya perspektif resim ile ifade edilen cisimler, yapıldığı malzemenin doğal yapısına uygun bir görüntü ile ifade edilirse daha iyi anlaşılır. Bu uygulama, çizilen cisme anlatım zenginliği ve anlayış kolaylığı getirir. Mobilya malzemeleri, ham madde, yarı mamul, mamul ve tamamlayıcı gereçler olarak sınıflandırılabilir. Bu malzemeler içinde en çok kullanılan ağaç, kesilme şekline ve bakış yönüne göre üç şekilde görünür. Yıllık halkalar elyafa teğet kesimde dalgalı, paralel kesimde düz çizgiler şeklinde ve dik kesimlerde ise dairesel halkalar şeklinde görünür.
Mobilya resmi çizimlerinde bu görüntülere uygun şekilde yapılan çizimlere desenleme adı verilir. Resim üzerinden kesit alındığında ise kesit düzlemi arkasında kalan yüzeylerin desenlemeden farklı olarak düzgün çizgisel ve kurallı olarak ifade edilmesi gerekir, malzemenin cinsine göre farklılık gösteren bu uygulamalara da tarama denir.
Taramalar Masif Makta Kesit Tarama İki Masif Makta Kesit Tarama Masif Makta Elyaf Tarama İki farklı parçanın Tutkallanması
Lif levha taraması Kontraplak Taraması Cam Taraması
Kavela Mermer, granit, taş Vida Doğal kauçuk
İşaret ve Semboller Taramalarla ifade edilemeyen bazı şeyler işaret ve sembollerle ifade edilir. Yonga levha üzerine yapıştırılmış kaplamanın yönü X ve ifade edilir. X işareti kesit düzlemine göre kaplamanın maktası, elyafı olduğu ifade eder. işaretleri ile işareti ise
Kaplama Makta işareti Kaplama Elyaf işareti Kontratabla taraması
Zıvananın gösterilmesi Laminat ve PVC kaplamaların kesit resimlerde gösterilmesi
Aşağıdaki soruları dikkatlice okuyunuz ve doğru seçeneği işaretleyiniz. 1. Ölçü çizgisinin ucuna aşağıdakilerden hangisi konulmaz? A) Ölçü oku B) Nokta C) Çapraz çizgi D) Boş bırakılır. 2. İlk ölçü çizgisi görünüşten kaç mm uzakta olmalıdır? A) 8 -12 B) 10 -15 C) 15 -20 D) 5 – 7
3. Aşağıdakilerden hangisi ölçülendirme elemanı değildir? A) Ölçü çizgisi B) Ölçü sınır çizgisi C) Ölçü rakamı D) Açı 4. Taramalarla ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) X işareti kaplamanın makta yönünün kesit düzleminde olduğu anlamına gelir. B) Taramalar kesit düzlemi geçen yüzeylerde yapılır. C) 4 mm aralıklarla çizilen düz çizgiler, yonga levha taraması anlamına gelir. D) X işareti kaplamanın elyaf yönünün kesit düzleminde olduğu anlamına gelir.
