MOBİLYA TEKNİK RESMİ ZONGULDAK ÇAYCUMA MESLEKİ EĞİTİM MERKEZİ MOBİLYA VE İÇ MEKAN TASARIMI ALANI UZAKTAN EĞİTİM 07 EYLÜL 2020 – 11 EYLÜL 2020 ERKAN TEKİNALP DERS ÖĞRETMENİ
ÖLÇEKLER 1 Tanım Bir resmin boyutlarının ait olduğu parçanın gerçek boyutları oranına Ölçek denir. Bir başka deyişle; resimde görülen uzunlukla, buna karşılık olan gerçek uzunluk arasındaki orantıdır. Ölçekler üç grupta toplanır; Gerçek Büyüklük Ölçeği Resim, ait olduğu parçanın gerçek büyüklüğünde çizilmiş ise ölçeği 1: 1 - 1/1 dir. Mobilya Dekorasyon alanında, iş resimlerindeki kesitler 1: 1 ölçeğinde çizilir. Büyültme Ölçeği Çok küçük parçalar gerçek büyüklüklerinde çizilirlerse anlaşılmaları zor olur. Bu nedenle bu tür küçük parçaların resimlerinin büyültülerek çizilmeleri gerekir. Büyültme ölçekleri: 2: 1 - 5: 1 10: 1 'dir. 2/1 - 5/1 - 10/1 şeklinde de yazılabilir. Küçültme Ölçeği Büyük parçaların resimleri standart ölçülerde bulunan kâğıtlara sığmaz veya Fazla yer kaplar. Bu nedenle gerçek ölçülerinden küçük olarak çizilmeleri gerekir. Küçültme ölçekleri: 1: 2, 5 - 1: 10 - 1: 20 - 1: 50 - 1: 100 - 1: 200 - 1: 500 - 1: 1000 'dir. 1/2 - 1/5 - 1/10 - 1/20 - 1/50 - 1/100 - 1/200 - 1/500 - 1/1000 şeklinde yazılabilir.
Ölçülendirme Oranları Ölçeklerin Yazılması
Ölçekler İle İlgili Uygulama Teknikleri 1. Bütün resimler daima bir ölçeğe göre çizilmelidir. 2. Tasarı resimleri genellikle gerçek büyüklükte çizilmelidir. 3. Resmin ölçeği, yazı alanındaki yerine kolay görülebilecek şekilde yazılmalıdır 4. Bazı açıklamalar için farklı ölçekte resimler çizilmiş ise bunlar, yazı alanındaki esas ölçeğin altına daha küçük olarak yazılmalıdır. 5. Ölçekler, ait oldukları resimlerin yanına veya altına ölçek kelimesi ile birlikte yazılmalıdır. 6. Büyültülerek çizilmiş resimlerde levhanın uygun bir yerine parçanın gerçek büyüklükte resminin çizilmesi gerekir. Bu resme ölçülendirme yapılmaz, ölçek 1: 1 yazılır. 7. Açılarda küçülme veya büyüme olmaz. Her tür ölçekli çizimlerde ölçüler gerçek büyüklük ölçülerinde yazılır.
Resim Çiziminde Dikkat Edilecek Hususlar Bir resim, hangi ölçekle çizilirse çizilsin gerçek büyüklükteki ölçüler yazılır. Ölçülendirme ilgili kurallar, ölçeğe göre değişmez. Yani 1/1 ölçekli bir resmi ölçülendirilirken kullandığımız ölçü çizgisi, ölçü bağlama çizgisi, ölçü oku, ölçü rakamları, bunların konumlandırılması vb. Kurallar, ölçekli çizimde aynı Ģekilde uygulanır. Bir resim düzleminde farklı ölçeklerle çizilmiş resimlerin bulunması, farklı kalınlıklarda çizgilerin uygulanacağı anlamına gelmez. Aynı resim kâğıdında bulunan aynı özellikli bütün çizgiler, ölçek farkı gözetilmeksizin aynı kalınlıkta çizilir.

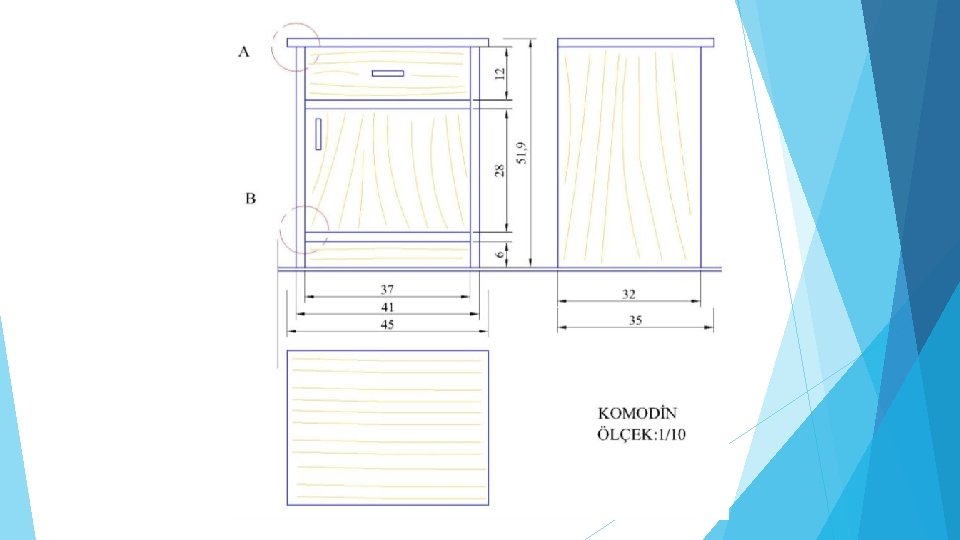

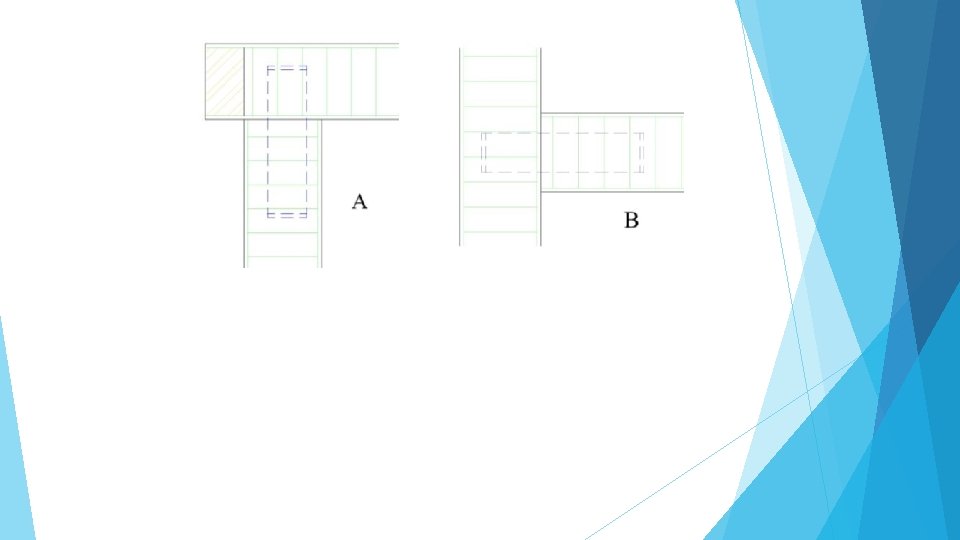

Mobilya resimleri çizilirken önce yer çizgisi çizilir. Ön ve yan görünüşü yer çizgisine oturtulur. Ön görünüşten sağ tarafa yatay ışınlar çizilerek aynı doğrultuda yan görünüş çizilir. Ön görünüşle yan görünüş arasında ölçüleri yazacak boşluk bırakılır. Ön görünüşten aşağıya doğru dikey ışınlar çizilerek aynı doğrultuda üst görünüş çizilir. Ön görünüşle üst görünüş arasında ölçüleri yazacak boşluk bırakılır. Ön görünüşle yan görünüş arasına ve ön görünüşle üst görünüş arasına genelde aynı ölçü boşluğu bırakılır. Ölçü çizgileri çizilerek bağlama çizgileriyle kesiştirilir. Ölçü çizgileriyle bağlama çizgileri ölçü oku ile birleştirilir. Ölçü okları resme göre orantılı olmalıdır. Yükseklik ölçüleri ön görünüş ile yan görünüş arasına çizilen ölçü çizgisi üzerine ve ortasına aşağıdan yukarı doğru yazılır. Genişlik ölçüleri ön görünüşle yan görünüş arasına çizilen ölçü çizgisi üzerine ve ortasına soldan sağa doğru yazılır. Derinlik ölçüsü yan görünüş altına çizilen ölçü çizgisi üzerine ve ortasına soldan sağa doğru yazılır.
Aşağıdaki soruları dikkatlice okuyunuz ve doğru seçeneği işaretleyiniz. 1. Aşağıdakilerden hangisi, ölçekli çizimin amacıdır? A) Resmin standartlara uygun çizilmesi B) Amacı yok C) Anlaşılması D) Ölçek resmin güzel görünmesi 2. Aşağıdakilerden hangisi, küçültme ölçeğidir? A) 1/1 B) 2/1 C) 1/10 D) 5/1
3. Aşağıdakilerden hangisi, gerçek büyüklüktür? A) 2/1 B) 1/50 C) 1/1 D) 4/1 4. Aşağıdakilerden hangisi, büyültme ölçeğidir? A) 1/2 B) 1/20 C) 1/1 D) 5/1 5. 1/20 ölçekli planda 12 cm genişliğinde çizilen dolabının gerçek boyu kaç cm’dir? A) 150 cm B) 200 cm C) 15 cm D) 240 cm
6. 1/10 ölçekli planda 5 cm genişliğinde çizilen dolabının gerçek boyu kaç cm’dir? A) 15 cm B) 20 cm C) 50 cm D) 55 cm 7. 180 cm yükseklik ve 220 cm genişlikteki bir elbise dolabı ön görünüşü 1/10 ölçeğinde kaç cm çizilmelidir? A) 18 – 22 cm B) 15 – 22 cm C) 18 – 25 cm D) 15 – 25 cm 8. 8. 210 cm yükseklik ve 250 cm genişlikteki bir elbise dolabı ön görünüşü 1/50 ölçeğinde kaç cm çizilmelidir? A) 6, 2 – 12 cm B) 4, 2 – 5 cm C) 11 – 12 cm D) 4, 2 – 8 cm
