Mobil Ödeme Sistemlerinde NFC Kullanımı Ercüment TÜRK Kentkart Ege Elektronik A. Ş. Aydın, 03. 02. 2016

kentkart kimdir? • kentkart 1998 yılında kurulmuş bir Ar-Ge firmasıdır • • • Ana Çalışma alanları: Otomatik ücret toplama sistemleri Otomatik araç yönetimi Yolcu bilgilendirme sistemleri Araç içi video güvenlik sistemleri Alternatif ödeme sistemleri 2

İçerik • Giriş • NFC Nedir? • NFC Hakkında Detaylar • NFC ve Benzer Teknolojiler • NFC Kullanım Alanları ve Senaryoları • Ulaşımda NFC • Kullanım Senaryoları • Tartışma ve Sonuçlar 3

Giriş • NFC (Near Field Communication) Yakın Alan İletişimi, • Yeni nesil kablosuz iletişim teknolojisidir, • Tam manasıyla RFID değil, acak RFID ile uyumludur. 4

NFC Hakkında Detaylar Kısa Mesafe ve Yavaş Bir Kablosuz Teknoloji • Yakın alan haberleşmesi etkili bir hava çekirdekli transformatör oluşturan, birbirine yakın alan içinde bulunan antenler arasındaki manyetik indüksiyonu kullanır. • Maksimum işlem mesafesi 10 cm’dir. • Veri akışı 424 kbps’a kadar çıkabilir. (106, 212, 424 Kbps) 5

NFC Hakkında Detaylar RFID ile Uyumlu • 13. 56 MHz bandında çalışır. 13, 56 MHz RF Link 6

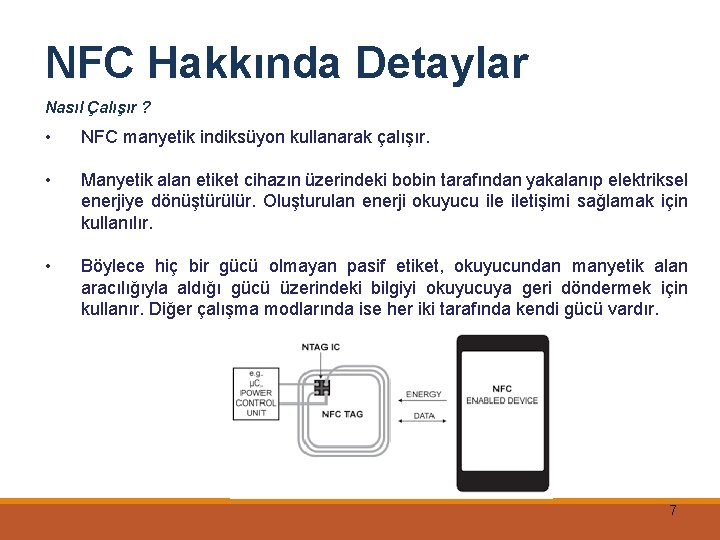

NFC Hakkında Detaylar Nasıl Çalışır ? • NFC manyetik indiksüyon kullanarak çalışır. • Manyetik alan etiket cihazın üzerindeki bobin tarafından yakalanıp elektriksel enerjiye dönüştürülür. Oluşturulan enerji okuyucu iletişimi sağlamak için kullanılır. • Böylece hiç bir gücü olmayan pasif etiket, okuyucundan manyetik alan aracılığıyla aldığı gücü üzerindeki bilgiyi okuyucuya geri döndermek için kullanır. Diğer çalışma modlarında ise her iki tarafında kendi gücü vardır. 7

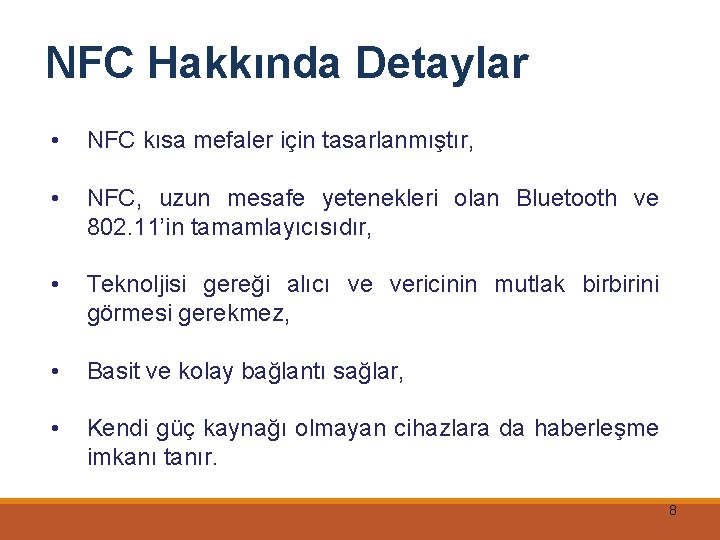

NFC Hakkında Detaylar • NFC kısa mefaler için tasarlanmıştır, • NFC, uzun mesafe yetenekleri olan Bluetooth ve 802. 11’in tamamlayıcısıdır, • Teknoljisi gereği alıcı ve vericinin mutlak birbirini görmesi gerekmez, • Basit ve kolay bağlantı sağlar, • Kendi güç kaynağı olmayan cihazlara da haberleşme imkanı tanır. 8

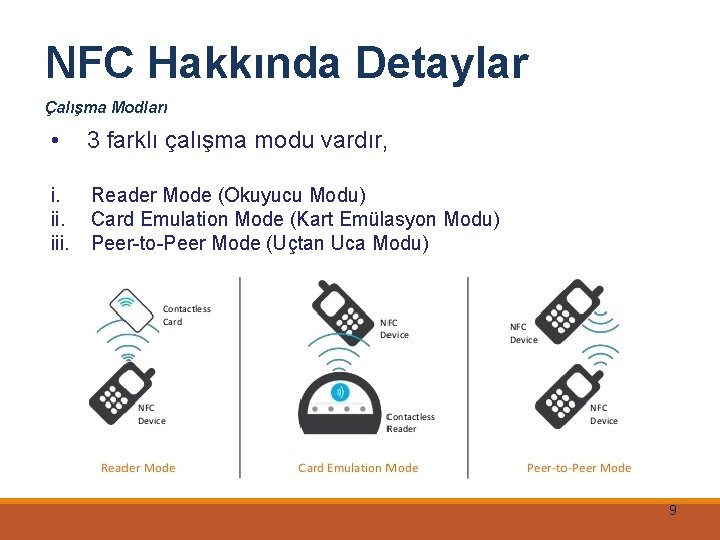

NFC Hakkında Detaylar Çalışma Modları • 3 farklı çalışma modu vardır, i. iii. Reader Mode (Okuyucu Modu) Card Emulation Mode (Kart Emülasyon Modu) Peer-to-Peer Mode (Uçtan Uca Modu) 9

NFC Hakkında Detaylar Reader/Writer Mode (Okuyucu/Yazıcı Mod) • NFC özellikli cihaz başka bir akıllı karta okuyucu gibi erişecek moddadır, • Bu modda NFC cihazı pasif NFC etiketindeki bilgileri okuyup, NFC etikete yazabilecek şekilde çalışmaktadır, • Genellikle NDEF (Data Exchange Format)ve RTD (Record Type Definition) mesaj formatları kullanılır 10

NFC Hakkında Detaylar Card Emulation Mode (Kart Emülasyon Modu) • Bu modda NFC cihazı sanki bir akıllı kartmış gibi davranır. • Akıllı kart okuyucu cep telefonunu akıllı kartı okuduğu şekilde okuyabilir. • Bu modda özellikle ödeme ve bilet uygulamaları çalışmaktadır. • Kart emülasyon modu önemlidir. Çünkü mevcut sistemlere hiçbir değişiklik yapmadan cep telefonlarının entegrasyonunu sağlar. 11

NFC Hakkında Detaylar Peer to Peer Mode (Uçtan Uca Modu) • Bu modda iki NFC cihazı birbiriyle haberleşerek bilgi alışverişinde bulunabilir. • Bu modda bir cihaz aktif durumda iken diğer cihaz pasif durumdadır. • Bu modda kullanılabilecek veri hızları 106, 212 ve 424 Kbps’dır. • Genellikle başka bir kablosuz haberleşmenin başlatıcısıdır. (Bluetooth gibi) 12

NFC Hakkında Detaylar NFC Forum • NFC, NFC Forum pazarlanmıştır. • NFC Forum kar amacı gütmeyen bir kuruluştur, • 18 Mart 2004 yılında NXP Semiconductor, Sony ve Nokia tarafından yakın alan haberleşmesini tüketici uygulamalarında, kişisel bilgisayar ve cep telefonlarında yaygınlaştırmak amacıyla kuruldu, tarafından tasarlanmış ve 13

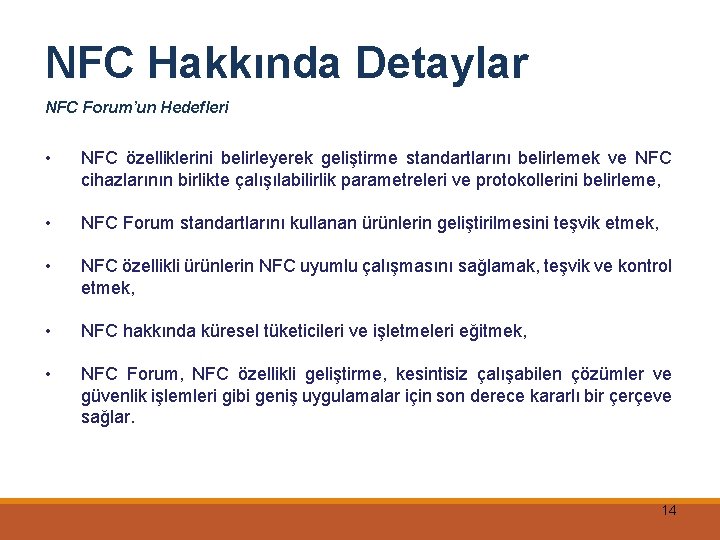

NFC Hakkında Detaylar NFC Forum’un Hedefleri • NFC özelliklerini belirleyerek geliştirme standartlarını belirlemek ve NFC cihazlarının birlikte çalışılabilirlik parametreleri ve protokollerini belirleme, • NFC Forum standartlarını kullanan ürünlerin geliştirilmesini teşvik etmek, • NFC özellikli ürünlerin NFC uyumlu çalışmasını sağlamak, teşvik ve kontrol etmek, • NFC hakkında küresel tüketicileri ve işletmeleri eğitmek, • NFC Forum, NFC özellikli geliştirme, kesintisiz çalışabilen çözümler ve güvenlik işlemleri gibi geniş uygulamalar için son derece kararlı bir çerçeve sağlar. 14

NFC ile Benzer Teknolojiler • En büyük avantajı düşük güç tüketimi. . . Bu yüzden pasif cihazlar için oldukça ideal, • Dezavantajı kısa mesafe. . . Bluetooth, Zig. Bee ve 802. 11’e göre kıyaslanırsa oldukça kısa mesafede etkin (max. 10 cm) , • Kısa mesafe güvenlik sorunu için pozitif katkı sağlar. . . • Düşük güçle çalışmanın bir diğer dezavantajı ise hızdır. . 2. 1 Mbps hıza erişen Bluetooth düşünüldüğünde maksimum 424 Kbps oldukça yavaş, • NFC kolay bağlantı ve kurulum sağlar, • Klasik RFID sadece pasif olabilirken, NFC aktif veya pasif modda olabilir. 15

NFC Kullanım Alanları ve Örnekleri • Tren, Metro yada toplu ulaşım giriş çıkışları 16

NFC Kullanım Alanları ve Örnekleri • «Touch and Go» uygulamalarında 17

NFC Kullanım Alanları ve Örnekleri • «Touch and Pay» uygulamalarında 18

NFC Kullanım Alanları ve Örnekleri • «Load and Touch» uygulamalarında 19

NFC Kullanım Alanları ve Örnekleri • Kimlik Kartlarında 20

NFC Kullanım Alanları ve Örnekleri • Bluetooth ve Wi. Fi eşleştirmelerinde 21

NFC Kullanım Alanları ve Örnekleri • Reklam ve Pazarlama Sektöründe 22

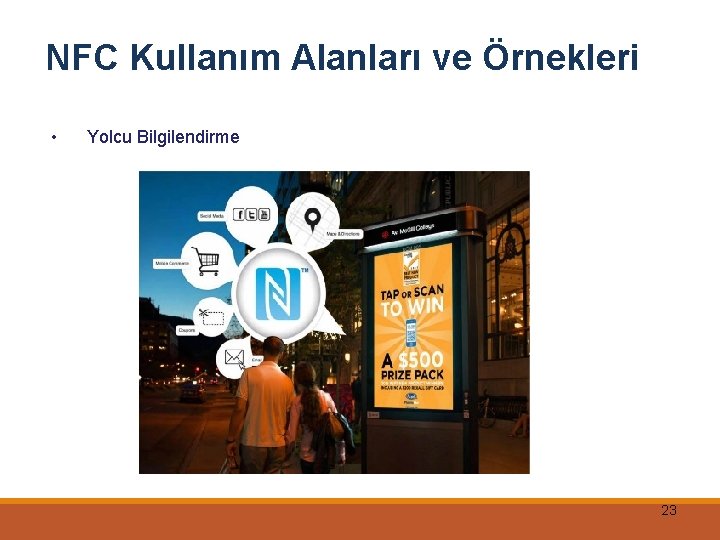

NFC Kullanım Alanları ve Örnekleri • Yolcu Bilgilendirme 23

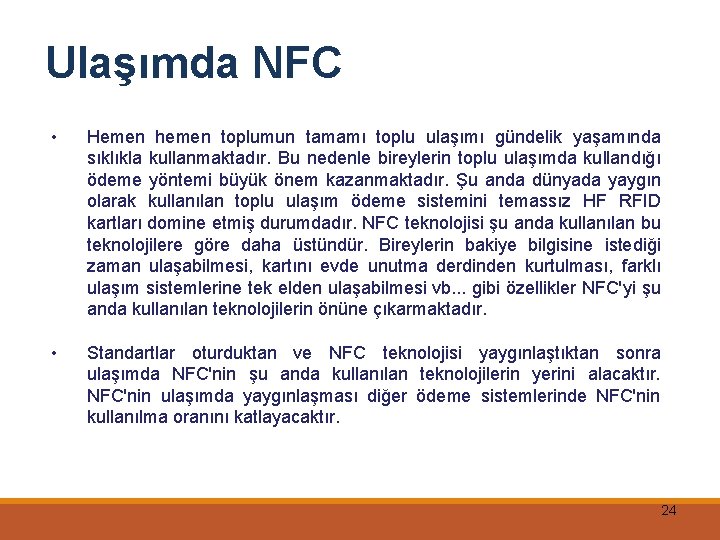

Ulaşımda NFC • Hemen hemen toplumun tamamı toplu ulaşımı gündelik yaşamında sıklıkla kullanmaktadır. Bu nedenle bireylerin toplu ulaşımda kullandığı ödeme yöntemi büyük önem kazanmaktadır. Şu anda dünyada yaygın olarak kullanılan toplu ulaşım ödeme sistemini temassız HF RFID kartları domine etmiş durumdadır. NFC teknolojisi şu anda kullanılan bu teknolojilere göre daha üstündür. Bireylerin bakiye bilgisine istediği zaman ulaşabilmesi, kartını evde unutma derdinden kurtulması, farklı ulaşım sistemlerine tek elden ulaşabilmesi vb. . . gibi özellikler NFC'yi şu anda kullanılan teknolojilerin önüne çıkarmaktadır. • Standartlar oturduktan ve NFC teknolojisi yaygınlaştıktan sonra ulaşımda NFC'nin şu anda kullanılan teknolojilerin yerini alacaktır. NFC'nin ulaşımda yaygınlaşması diğer ödeme sistemlerinde NFC'nin kullanılma oranını katlayacaktır. 24

Ulaşımda NFC • Nfc-forum NFC'nin kullanılacağı 3 temel durum belirlemiştir. Bunlar: bağlantı, ulaşma ve işlemler. Bu üç durumda ulaşımda kullanılabilir. Örneğin: Bir kioska NFC ile bağlanıp bilet telefona yüklenebilir. Bir MNO ve TSM sayesinde elektronik bilet telefona yüklenebilir. Satın alınan biletler okuyucu sayesinde doğrulanıp yolculuğa başlanabilir. • NFC etiketleri herhangi bir ürünün içine gömülerek ayrıca aşağıdaki hizmetler müşterilere kolayca sunulabilir: a. b. c. d. e. f. g. Ulaşım aracının duraktan geçiş saatleri Güncel hava durumuna erişim Haritalara ulaşım Özel teklifler Acil aramalar Taksi servisleri Gidilecek adresin telefonlar arası değişimi 25

Ulaşımda NFC Faydaları • NFC ile satın alınan biletlerin kağıt biletlere göre kaybolma, çalınma, zarar görme gibi istenmeyen olasılıkları çok daha azdır. • Tek telefon istenilen kadar plastik kart, ön ödemeli kart, müşteri sadakat kartı gibi kartların yerini alabilmektedir. • Operasyon giderleri azalır, zarar gören bilet sayısını azalır, kağıt giderleri düşer. • Ulaşım sisteminin dijitalleşmesi ile müşteri istatistiklerinin elde edilebilmesi sayesinde yolcu memnuniyetini arttırabilme şansı vardır. • Yolcu geçiş hızının artması. • Kullanım kolaylığının artması 26

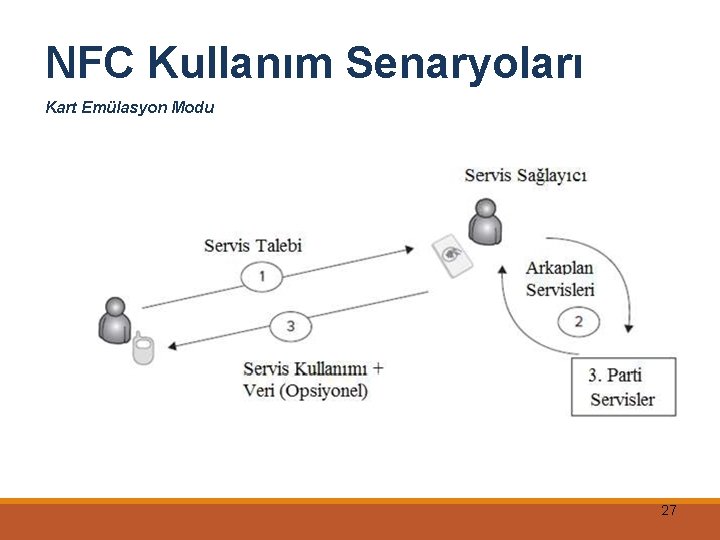

NFC Kullanım Senaryoları Kart Emülasyon Modu 27

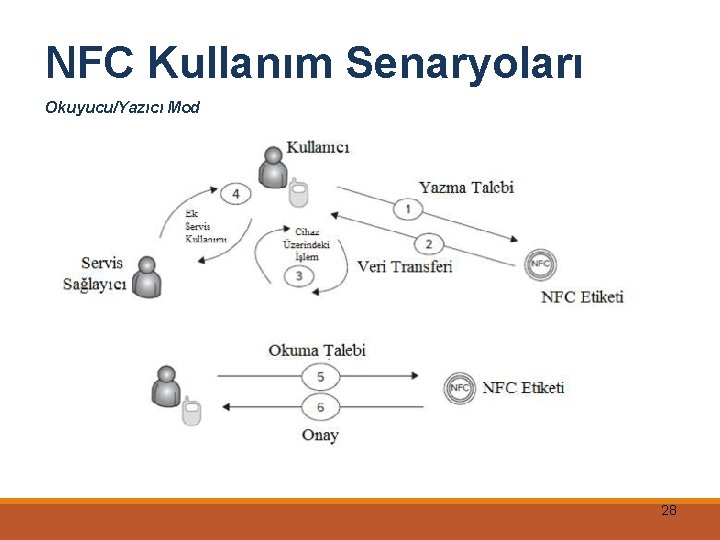

NFC Kullanım Senaryoları Okuyucu/Yazıcı Mod 28

NFC Kullanım Senaryoları Uçtan Uca Mod 29

Mobil Cihazlarda NFC Kullanımı 30

Tartışma ve Sonuçlar • Günümüzde yaygınlaşan mobil ödeme çözümlerine NFC teknolojisi de eklenerek daha geniş bir kitleye ve daha geniş bir uygulama imkanına sahip olanaklar elde edilmek istenmektedir. • Bu teknolojinin en büyük avantajı olarak kredi kartı, banka kartı ve hatta cüzdan dahi taşınmayarak tüm ödeme işlemlerinin tek bir mobil cihazdan yapılmasını olanaklı kılmasıdır. • Günümüzde aktif olarak kullanılmakta olan kredi kartı ile ödemenin gelecekte yerini alacağı düşünülen NFC mobil ödeme sistemi bunu en büyük artısı hızlı olması ile gerçekleştirecektir 31

Teşekkürler… Sorular?
