MN ENERGIE VCE KOMFORTU aneb energie kolem ns
MÉNĚ ENERGIE – VÍCE KOMFORTU aneb energie kolem nás
CO JE TO SPOTŘEBA 1 KWH ENERGIE? 1 k. Wh představuje: 6, 5 hod. puštěné televize o příkonu 150 W 1 hodinu žehlení vyprání 5 kg prádla (1 prací cyklus) uvaření 10 l vody = 50 šálků čaje 10 hod. svícení 100 W žárovky nebo 50 hod. úsporky energetický obsah 4 piv

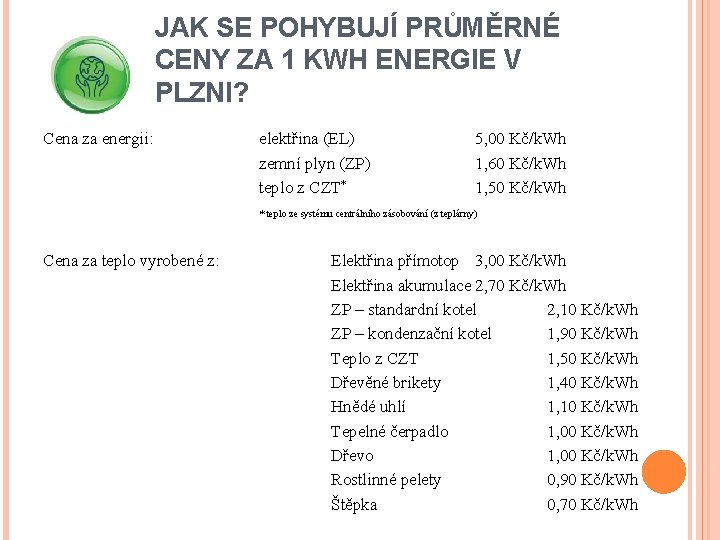

JAK SE POHYBUJÍ PRŮMĚRNÉ CENY ZA 1 KWH ENERGIE V PLZNI? Cena za energii: Cena za teplo vyrobené z: elektřina (EL) zemní plyn (ZP) teplo z CZT* 5, 00 Kč/k. Wh 1, 60 Kč/k. Wh 1, 50 Kč/k. Wh * teplo ze systému centrálního zásobování (z teplárny) Elektřina přímotop 3, 00 Kč/k. Wh Elektřina akumulace 2, 70 Kč/k. Wh ZP – standardní kotel 2, 10 Kč/k. Wh ZP – kondenzační kotel 1, 90 Kč/k. Wh Teplo z CZT 1, 50 Kč/k. Wh Dřevěné brikety 1, 40 Kč/k. Wh Hnědé uhlí 1, 10 Kč/k. Wh Tepelné čerpadlo 1, 00 Kč/k. Wh Dřevo 1, 00 Kč/k. Wh Rostlinné pelety 0, 90 Kč/k. Wh Štěpka 0, 70 Kč/k. Wh
JAKÉ JE ROZDĚLENÍ SPOTŘEBY ENERGIE V BUDOVĚ?
SNÍŽIT NÁKLADY NA ENERGIE LZE I BEZ ÚSTUPKŮ Z NAVYKLÉHO KOMFORTU, POUZE ZMĚNOU PŘÍSTUPU JEJICH UŽIVATELŮ.
VYTÁPĚNÍ Komfortní vytápění ano, ale co vaše peněženka? o Tepelná pohoda je dána teplotou vzduchu v interiéru a povrchovou teplotou stěn – součet obou teplot by měl optimálně být 38 °C, přičemž rozdíl obou hodnot by neměl být vyšší než 4 °C. o Tepelnou pohodu dále ovlivňuje vlhkost vzduchu, rychlost proudění vzduchu, materiál a barevný odstín stěn. Užitím teplé barvy lze pocitově snížit vytápění až o 2 °C. o Každý stupeň vytápění navíc znamená zvýšení spotřeby, a tedy i nákladů, o cca 6 %. Je dokázáno, že při vytápění na jakoukoli vnitřní teplotu je vždy cca 5 % přítomných nespokojeno. Části je chladno, části je příliš teplo a většina má pocit tepelné pohody. (Individuální vnímání teploty je tedy nutné regulovat vhodným oblečením. ) Pasivní dům potřebuje pod 15 k. Wh/m 2 a rok tepla na vytápění; starý dům spotřebuje až 200 k. Wh/m 2 a rok tepla na vytápění.
…no , aby ch se k jád dost ru: o ala na je hulí a d o vět ještě ru a o . . n K udržení požadované teploty je nejvhodnější využívat automatických regulačních prvků. Termoregulační ventily (TRV) a termostaty provádí automatické řízení teploty vzduchu v místnosti podle zvoleného nastavení (pootočením TRV tedy neregulujeme primárně průtok teplé vody, jak je tomu u klasického ventilu, ale nastavujeme požadovanou teplotu v místnosti; nastavením TRV na vyšší teplotu dojde k uvolnění kuželky, která zvýší průtok topné vody do otopného tělesa, po dosažení teploty v místnosti na nastavenou úroveň termostatická hlavice začne přivírat průtok ventilem. ) TRV nepřikrýváme ani neochlazujeme (např. chladným vzduchem z pootevřeného okna), tím by došlo k nežádoucímu automatickému nastavení průtoku. Regulace zamezuje zbytečnému přetápění a umožňuje využití zisků z oslunění i z vnitřních zdrojů (od osob či domácích spotřebičů) a snižuje tak spotřebu nakupované energie.
VĚTRÁNÍ Větrání přirozené či nucené? Přiměřené větrání je potřebné pro dodržení správných hygienických podmínek, u starších oken je výměna vzduchu zajištěna tzv. spárovou průvzdušností, tedy netěsností oken, u nových oken je třeba zajistit dostatečnou výměnu vzduchu buď častějším intenzivním větráním, nebo nastavením kličky okna do polohy mikroventilace. Pro dobrý pocit člověk v interiéru potřebuje asi 25 m 3/h čerstvého vzduchu (při kouření minimálně 60 m 3/h). Pro ohřátí 25 m 3 vzduchu z 0 °C na 20 °C je potřeba dodat 168 Wh energie, pro ohřátí 60 m 3 vzduchu za stejných podmínek 404 Wh energie. Výměna vzduchu v otopném období má být krátká, ale intenzivní (tedy úplným otevřením okna). Takto se vzduch vymění, ale nestačí se ochladit povrch stěn a předmětů. Teplota čerstvého vzduchu se rychle vyrovná s okolím. Tento způsob je energeticky nejméně náročný. Naopak energeticky nejnáročnější způsob větrání je dlouhodobě pootevřené okno při současně otevřeném termostatickém ventilu. U nuceného větrání, kdy je starý ohřátý vzduch odváděn z místnosti pomocí ventilátorů, je vhodné využít rekuperace (předání tepla ze starého čerstvě přiváděnému vzduchu pomocí výměníku). V tomto případě není vhodné využívat přirozeného větrání otevřením okna.
VODA Nakládání s vodou bez zbytečných výdajů? Každý člověk denně spotřebuje v průměru 100 až 120 litrů vody, z toho cca 80 litrů teplé vody. K ohřátí 1 m 3 vody je potřeba asi 50 k. Wh energie, teplota vody na výtoku by měla být 45 až 50 °C (vyšší teplota vody představuje větší potřebu energie na její přípravu a také vyšší ztráty v potrubí způsobené cirkulací; tu lze snížit též vypínáním dohřevu a cirkulačního čerpadla v mimoodběrné době, např. po pracovní době). 1 koupel představuje cca 120 litrů vody, tj. 20 Kč (voda + teplo ze ZP) 1 šetrné osprchování představuje spotřebu asi 40 litrů teplé vody a přijde na 6, 50 Kč (při denním sprchování místo koupání ve vaně lze za rok ušetřit téměř 5 000 Kč) Ke snižování spotřeby teplé vody přispívají např. perlátory, které jsou osazené na kohoutcích, úsporné sprchové hlavice, stop ventily a ventily ovládané fotobuňkou.

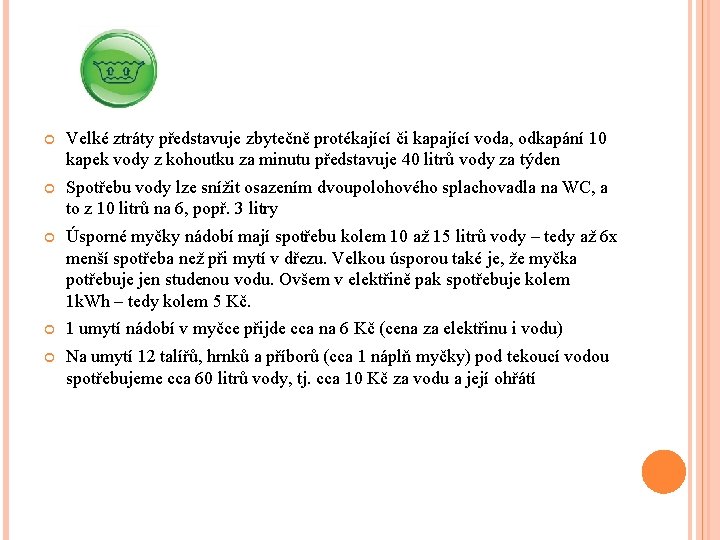

Velké ztráty představuje zbytečně protékající či kapající voda, odkapání 10 kapek vody z kohoutku za minutu představuje 40 litrů vody za týden Spotřebu vody lze snížit osazením dvoupolohového splachovadla na WC, a to z 10 litrů na 6, popř. 3 litry Úsporné myčky nádobí mají spotřebu kolem 10 až 15 litrů vody – tedy až 6 x menší spotřeba než při mytí v dřezu. Velkou úsporou také je, že myčka potřebuje jen studenou vodu. Ovšem v elektřině pak spotřebuje kolem 1 k. Wh – tedy kolem 5 Kč. 1 umytí nádobí v myčce přijde cca na 6 Kč (cena za elektřinu i vodu) Na umytí 12 talířů, hrnků a příborů (cca 1 náplň myčky) pod tekoucí vodou spotřebujeme cca 60 litrů vody, tj. cca 10 Kč za vodu a její ohřátí
OSVĚTLENÍ Já k onč í něk m, Sví oho ťo! zah , r poz novat kdo m Potřeb dár orn ě bud uji ostm ky i… a dro e J b spo enže t nými řivý y js i ta ! k Moderní osvětlení – ano či ne? Klasická žárovka promění až 92 % protékající elektrické energie na teplo a pouze 8 % na světlo Kompaktní zářivky (úsporné žárovky) mají oproti klasickým žárovkám vyšší účinnost o 60 až 80 % a 8 až 20 krát vyšší životnost, při stejné spotřebě je možné s kompaktní zářivkou svítit 4 x déle než s klasickou žárovkou Výměna klasické žárovky za úspornou má návratnost do 1 roku Výroba klasické žárovky po 133 letech skončila 1. září 2012 Výměna jedné 100 W žárovky za 23 W zářivku ve všech domácnostech v ČR (4 mil. ) by ušetřila elektrickou energii v hodnotě více než 1 mld. Kč a 350 tis. tun CO 2, což je stejné množství, kterého by se dosáhlo odstavením 365 tis. automobilů z provozu na 1 rok Halogenové žárovky mají oproti klasickým žárovkám vyšší účinnost o 25 %, někdy až o 50 %, životnost mají vyšší 2 až 3 krát LED technologie mají překotný vývoj, v současné době mají cca o 80 % nižší spotřebu energie oproti klasické žárovce a životnost cca 40 x delší než klasické žárovky (40 000 h) Stále platí zásada nesvítit zbytečně - klasické žárovky by se měly při odchodu zhasínat vždy, zářivky při opuštění prostor na dobu delší než cca 15 minut. V prostorách s častým, ale krátkodobým, pohybem uspoří energii čidla pohybu, která řídí automatické rozsvěcení a zhasínání žárovek. Účinnost osvětlení lze zvýšit natřením stropu na bílo
ELEKTROSPOTŘEBIČE Jak si vybírat spotřebiče? Spotřeba elektřiny v domácnosti je asi 10 k. Wh/den, tj. 3650 k. Wh/rok; při ceně 5 Kč/k. Wh to představuje přes 18 tis. Kč na domácnost za rok Informace o energetické náročnosti spotřebiče uvádí energetický štítek (A+++… ) Úsporná lednička třídy A spotřebuje 0, 8 k. Wh/den; stará lednička spotřebuje až 3 k. Wh/den. Vliv na hospodárnost provozu chladničky má též objem (pro jednu osobu je zapotřebí lednice s objemem 50 až 70 litrů), každých 10 litrů objemu navíc znamená navýšení ročních nákladů cca o 100 Kč. Rozložení potravin v chladničce by mělo být rovnoměrné (bez omezení proudění vzduchu), nejekonomičtější je 70% zaplněnost. Náklady na elektřinu u ledničky zvyšuje také námraza, a to až o 30 %, či její umístění u zdroje tepla. Ohřátí 10 litrů vody v rychlovarné konvici přijde asi na 5 Kč. Sledování LCD televize 3 hodiny denně nás přijde na cca 850 Kč/rok. LCD TV ve stand-by režimu spotřebuje asi 5 W el. en. , od r. 2013 by se měly prodávat spotřebiče s maximální spotřebou v pohotovostním režimu 1 W. Na pokrytí režimu stand-by je zapotřebí 15 % evropské spotřeby energie domácností. V průměrné domácnosti spotřebují stand-by režimy až 11 % elektřiny, což představuje přibližně jednu měsíční splátku.
Počítač v domácnosti spotřebuje cca 140 k. Wh el. en. ročně (při 3 hodinách provozu), tj. 700 Kč. V kanceláři při 8 hodinové pracovní době je spotřeba stolního počítače cca 125 k. Wh el. en. ročně, tj. 1260 Kč. Roční náklady na elektřinu u notebooku jsou cca 3 x nižší než u PC. Servery Googlu spotřebují na vyřešení jednoho dotazu ve vyhledávači asi 0, 3 Wh (tj. skoro 1 GWh energie denně, což představuje 1/3 výroby Temelína). Servery pro průměrnou administrativní budovu spotřebují přibližně 1 MWh elektřiny denně, což představuje energii spotřebovanou elektromobilem na cestě z Plzně do Pekingu Ke kopírování na DVD je potřebný výkon cca 6, 5 W, na načítání 3, 5 W => efektivnější je přehrávat data z pevného disku než přímo z DVD. Reproduktory mají i při „tichém“ provozu příkon 5 -10 W (při nečinnosti by měly být vypnuté). Mobilní nabíječka má příkon do 5 W, bez připojeného telefonu méně než 0, 1 W. Nákupem nového procesoru (v porovnání z r. 2005) lze ušetřit na energii 800 až 1300 Kč Vypnutý počítač zapojený do zásuvky přijde ročně na 170 Kč (za 35 k. Wh)
PRO ZVÍDAVCE NĚCO NAVÍC: ENERGIE A ŽIVOTNÍ PROSTŘEDÍ Jeden průměrně vzrostlý listnatý strom vyprodukuje za plného osvětlení zhruba 1000 litrů kyslíku za den. Jeden hektar listnatého lesa v podmínkách mírného pásma vyprodukuje za rok průměrně 10 tun kyslíku (u převažujícího jehličnatého lesa o třetinu méně). Běžné auto spotřebuje na ujetí 1 km kromě 50 gramů benzínu také okolo 90 litrů kyslíku. Udává se, že průměrný člověk takové množství kyslíku spotřebuje za zhruba 6 hodin. 1 člověk v průměru spotřebuje 360 litrů kyslíku za den. 1 m² koruny stromu zachytí za 1 den 4 -6 k. Wh energie, tj. na 1 průměrný strom o ploše koruny 80 m² dopadne cca 400 k. Wh energie denně. Jediný strom dostatečně zásobený vodou v létě chladí výkonem kolem 20 -30 k. W. 25 metrů vysoký buk vyprodukuje za 1 vegetační období tolik kyslíku, kolik stačí pro 10 lidí na celý rok, pohltí jednu tunu prašného spadu za rok, v průměru ochladí prostředí až o 3 °C, zvlhčí vzduch odparem vody v objemu až 400 litrů denně. Na 1 m 2 vodorovné střechy dopadne za rok cca 1000 k. Wh sluneční energie. Spotřeba 1 k. Wh el. en. představuje asi 1 kg CO 2 skleníkových plynů. Uvážíme-li, že elektrárna musí vyrobit 3 x víc (účinnost, ztráty v rozvodech), představuje spotřeba elektřiny 1 domácnosti produkci 13, 5 t CO 2.
POROVNÁNÍ RD S RŮZNÝM ZPŮSOBEM UŽÍVÁNÍ • • • rodinný dům z 80. let 20. století, dvoupodlažní 1+4 se dvěma koupelnami vytápění a ohřev TV zemním plynem využití pro 4 osoby „A“ – standardně užívaný dům „B“ – hospodárně užívaný dům Roční spotřeba energie na vytápění: 22 500 k. Wh/rok, tj. 2 380 m 3 ZP 19 125 k. Wh/rok, tj. 2 020 m 3 ZP roční náklady cca 40 tis. Kč roční náklady cca 34 tis. Kč Roční spotřeba vody: 60 m 3 studené vody 48 m 3 studené vody 120 m 3 teplé vody litrů (6 000 k. Wh tepla) 103 m 3 teplé vody litrů (5 150 k. Wh tepla) roční náklady cca 25 tis. Kč roční náklady cca 21 tis. Kč Roční spotřeba ostatní energie: osvětlení (žárovky) – 700 k. Wh osvětlení (zářivky) – 170 k. Wh chladnička (třída B) – 639 k. Wh chladnička (třída A++) – 292 k. Wh myčka – 0 k. Wh myčka – 322 k. Wh TV + PC (4 h provozu + stand-by) – 360 k. Wh TV + PC (4 h provozu, bez stand-by) – 287 k. Wh ostatní spotřebiče – 1 960 k. Wh Ostatní spotřebiče – 1 960 k. Wh spotřeba celkem – 3 659 k. Wh spotřeba celkem – 2 709 k. Wh roční náklady cca 18 tis. Kč roční náklady cca 14 tis. Kč Náklady na provoz RD: 83 tis. Kč / rok Náklady na provoz RD: 69 tis. Kč / rok
„Nemůžu se z toho vykroutit, “ řekla žárovka a praskla!? DÍKY ZA VÁŠ ČAS Dotazy k prezentované problematice Vám budou zodpovězeny e-mailem: (zaslání dotazu)
KONEC PREZENTACE Připravil: Magistrát města Plzně Odbor správy infrastruktury Ing. Ladislava Vaňková Září 2012
