Môn Công Nghệ - Lớp 8 Bài 27 - Tiết 23 MỐI GHÉP ĐỘNG

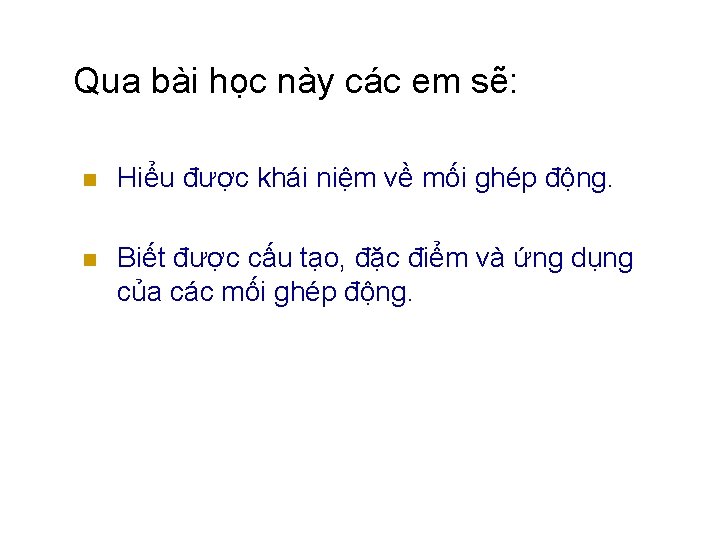

Qua bài học này các em sẽ: n Hiểu được khái niệm về mối ghép động. n Biết được cấu tạo, đặc điểm và ứng dụng của các mối ghép động.

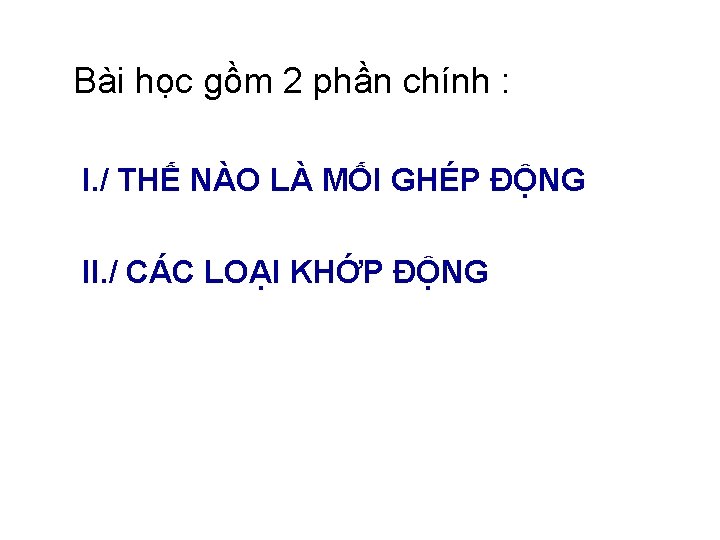

Bài học gồm 2 phần chính : I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG II. / CÁC LOẠI KHỚP ĐỘNG

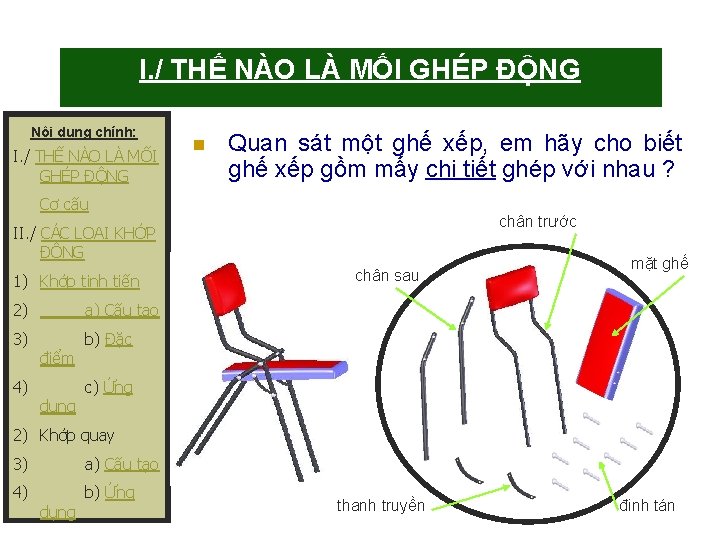

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG n Quan sát một ghế xếp, em hãy cho biết ghế xếp gồm mấy chi tiết ghép với nhau ? Cơ cấu chân trước II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng chân sau mặt ghế c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng thanh truyền đinh tán

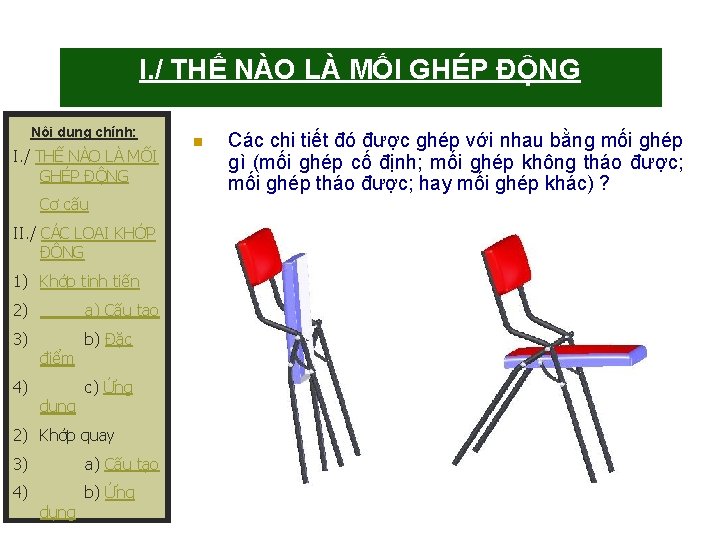

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng n Các chi tiết đó được ghép với nhau bằng mối ghép gì (mối ghép cố định; mối ghép không tháo được; mối ghép tháo được; hay mối ghép khác) ?

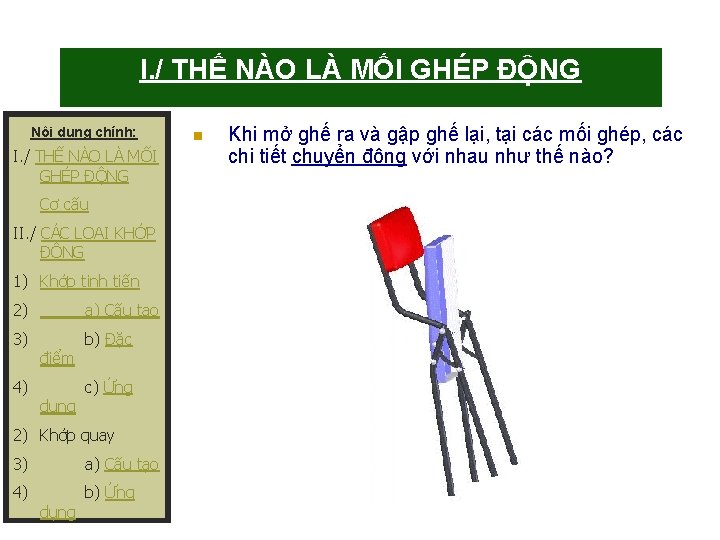

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng n Khi mở ghế ra và gập ghế lại, tại các mối ghép, các chi tiết chuyển động với nhau như thế nào?

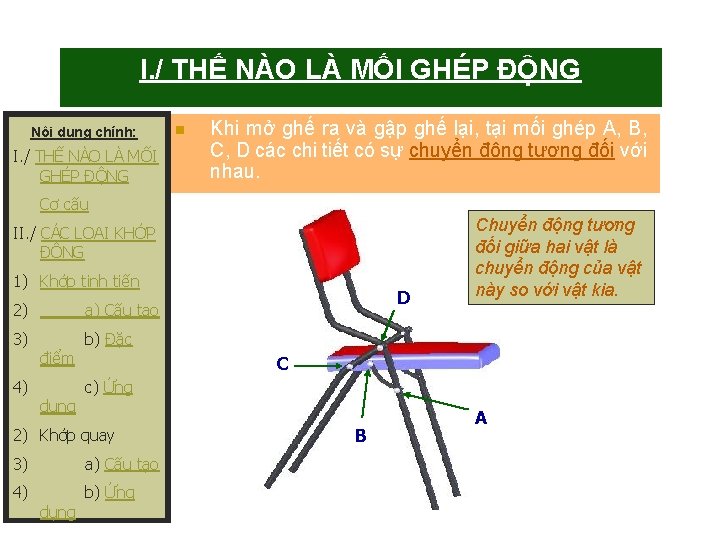

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG n Khi mở ghế ra và gập ghế lại, tại mối ghép A, B, C, D các chi tiết có sự chuyển động tương đối với nhau. Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng C c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng D Chuyển động tương đối giữa hai vật là chuyển động của vật này so với vật kia. B A

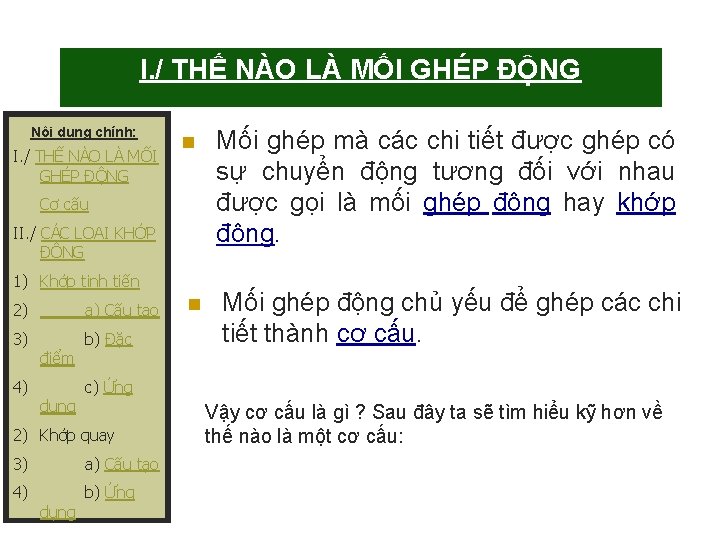

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG n Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng Mối ghép động chủ yếu để ghép các chi tiết thành cơ cấu. c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng n Mối ghép mà các chi tiết được ghép có sự chuyển động tương đối với nhau được gọi là mối ghép động hay khớp động. Vậy cơ cấu là gì ? Sau đây ta sẽ tìm hiểu kỹ hơn về thế nào là một cơ cấu:

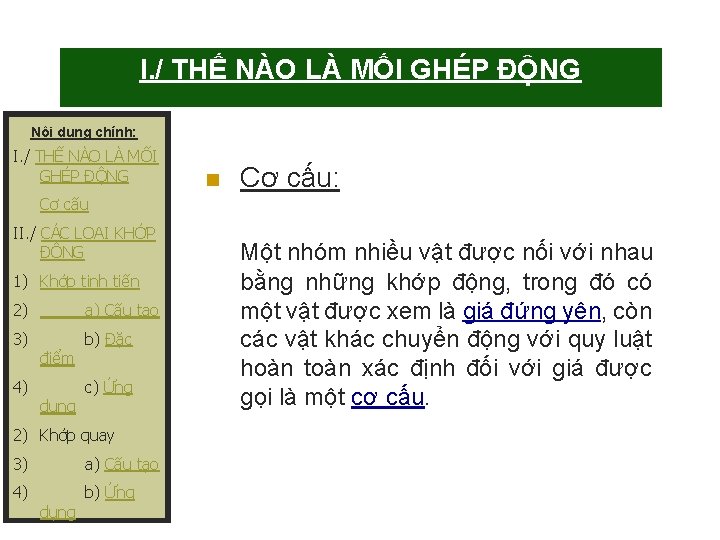

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG n Cơ cấu: Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Một nhóm nhiều vật được nối với nhau bằng những khớp động, trong đó có một vật được xem là giá đứng yên, còn các vật khác chuyển động với quy luật hoàn toàn xác định đối với giá được gọi là một cơ cấu.

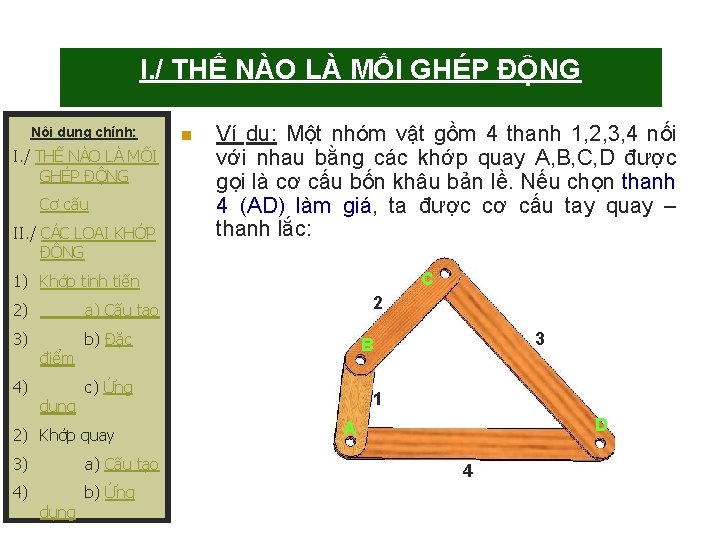

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG n Ví dụ: Một nhóm vật gồm 4 thanh 1, 2, 3, 4 nối với nhau bằng các khớp quay A, B, C, D được gọi là cơ cấu bốn khâu bản lề. Nếu chọn thanh 4 (AD) làm giá, ta được cơ cấu tay quay – thanh lắc: C 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng 3) a) Cấu tạo 4) b) Ứng 3 B c) Ứng 2) Khớp quay dụng 2 1 D A 4

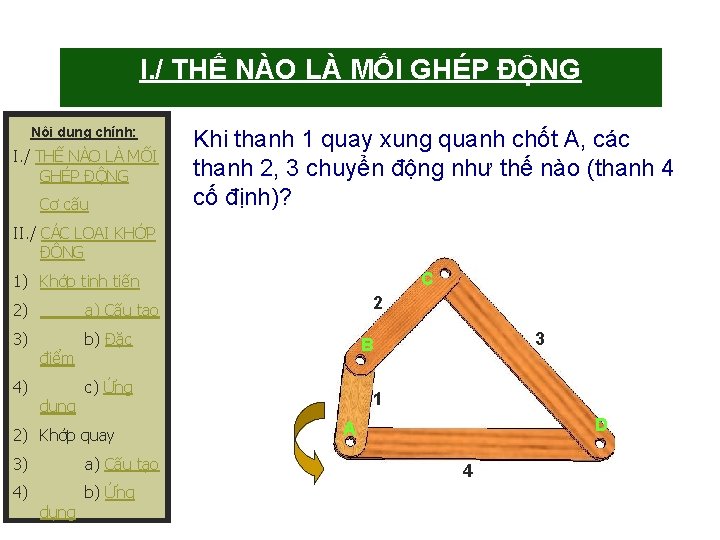

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu Khi thanh 1 quay xung quanh chốt A, các thanh 2, 3 chuyển động như thế nào (thanh 4 cố định)? II. / CÁC LOẠI KHỚP ĐỘNG C 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng 3) a) Cấu tạo 4) b) Ứng 3 B c) Ứng 2) Khớp quay dụng 2 1 D A 4

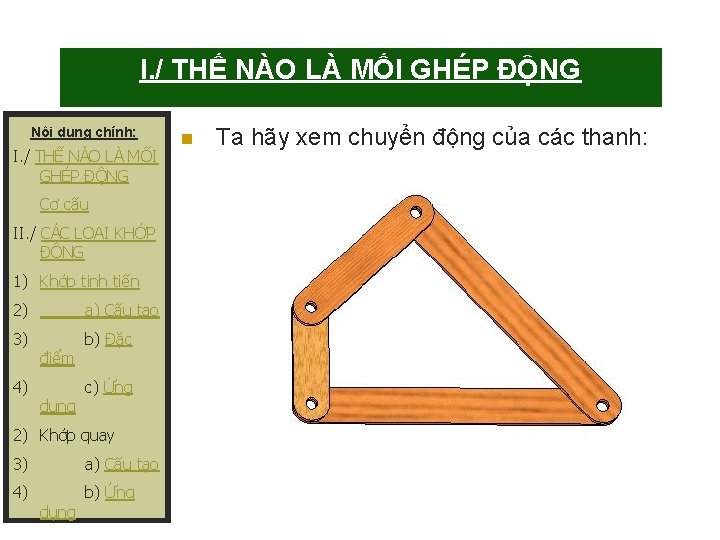

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng n Ta hãy xem chuyển động của các thanh:

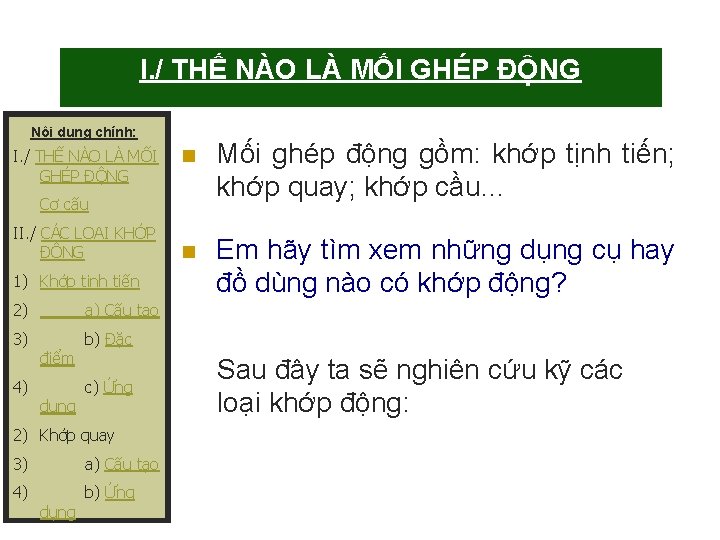

I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG n Mối ghép động gồm: khớp tịnh tiến; khớp quay; khớp cầu… n Em hãy tìm xem những dụng cụ hay đồ dùng nào có khớp động? Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Sau đây ta sẽ nghiên cứu kỹ các loại khớp động:

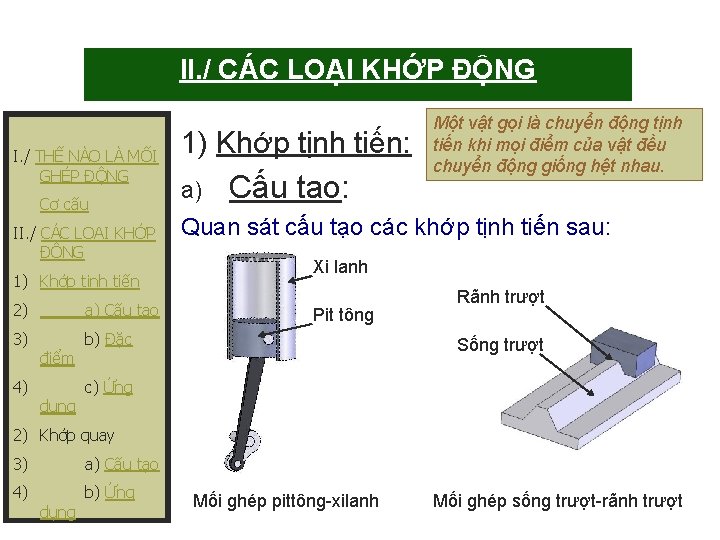

II. / CÁC LOẠI KHỚP ĐỘNG I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng 1) Khớp tịnh tiến: a) Cấu tạo: Một vật gọi là chuyển động tịnh tiến khi mọi điểm của vật đều chuyển động giống hệt nhau. Quan sát cấu tạo các khớp tịnh tiến sau: Xi lanh Pit tông Rãnh trượt Sống trượt c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Mối ghép pittông-xilanh Mối ghép sống trượt-rãnh trượt

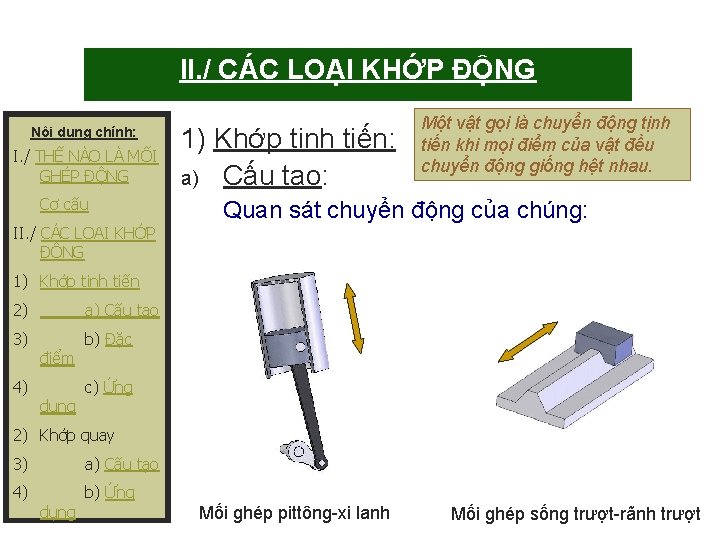

II. / CÁC LOẠI KHỚP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu 1) Khớp tịnh tiến: a) Cấu tạo: Một vật gọi là chuyển động tịnh tiến khi mọi điểm của vật đều chuyển động giống hệt nhau. Quan sát chuyển động của chúng: II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Mối ghép pittông-xi lanh Mối ghép sống trượt-rãnh trượt

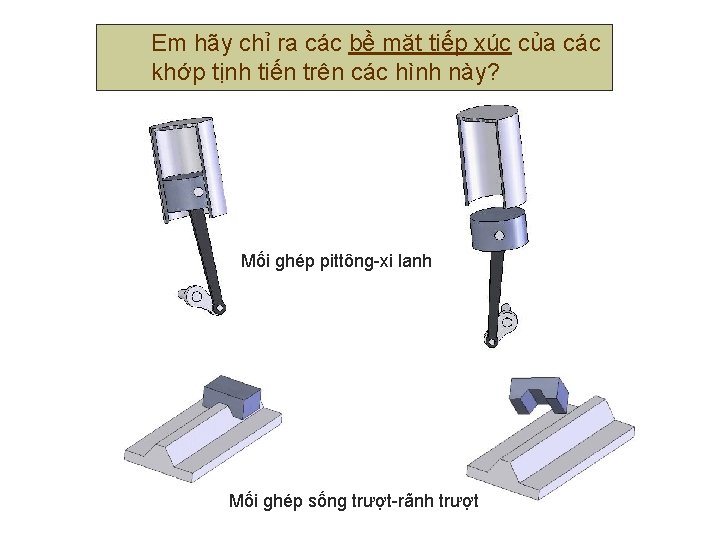

Em hãy chỉ ra các bề mặt tiếp xúc của các khớp tịnh tiến trên các hình này? Mối ghép pittông-xi lanh Mối ghép sống trượt-rãnh trượt

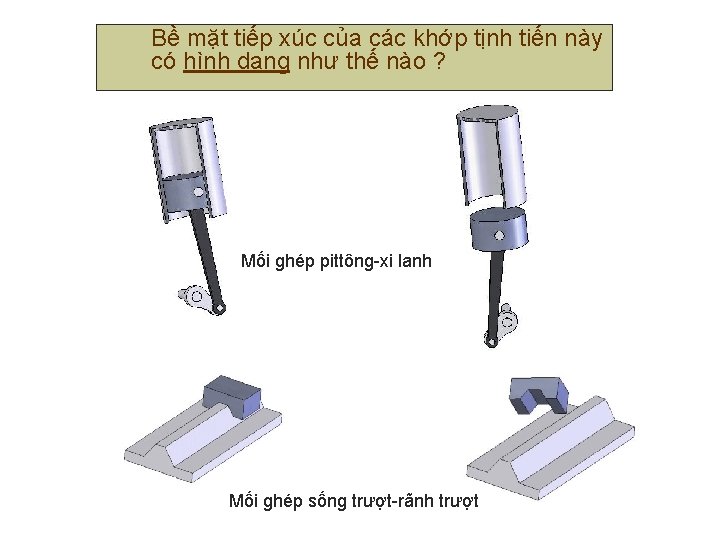

Bề mặt tiếp xúc của các khớp tịnh tiến này có hình dạng như thế nào ? Mối ghép pittông-xi lanh Mối ghép sống trượt-rãnh trượt

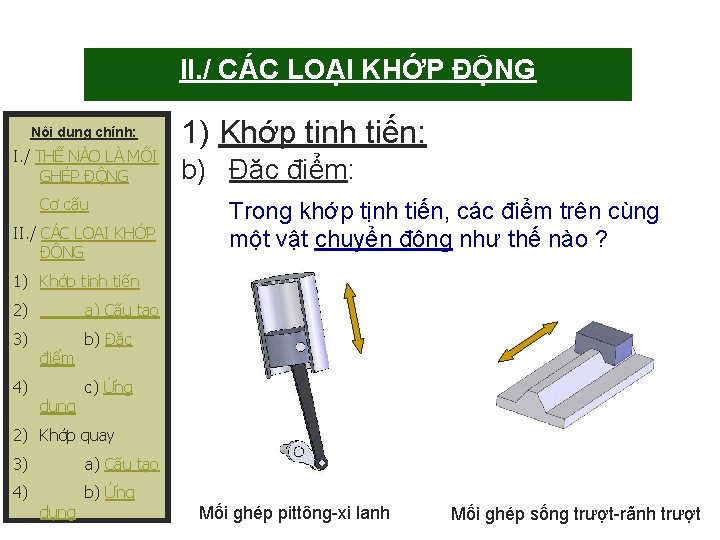

II. / CÁC LOẠI KHỚP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến: b) Đặc điểm: Trong khớp tịnh tiến, các điểm trên cùng một vật chuyển động như thế nào ? 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Mối ghép pittông-xi lanh Mối ghép sống trượt-rãnh trượt

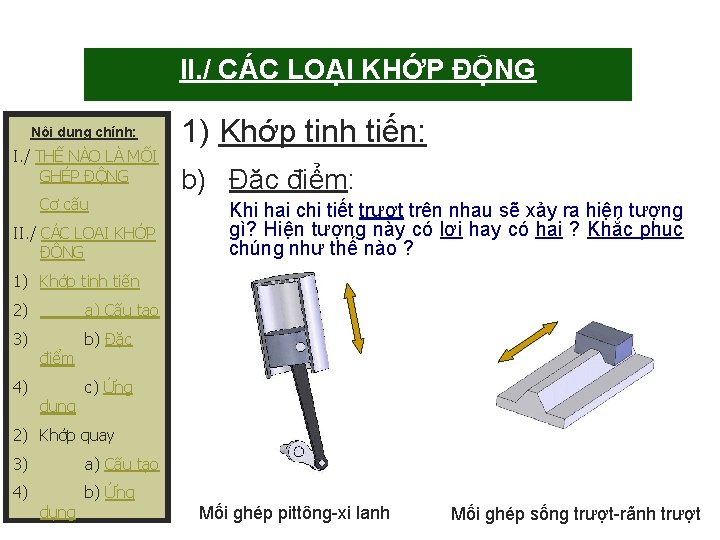

II. / CÁC LOẠI KHỚP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến: b) Đặc điểm: Khi hai chi tiết trượt trên nhau sẽ xảy ra hiện tượng gì? Hiện tượng này có lợi hay có hại ? Khắc phục chúng như thế nào ? 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Mối ghép pittông-xi lanh Mối ghép sống trượt-rãnh trượt

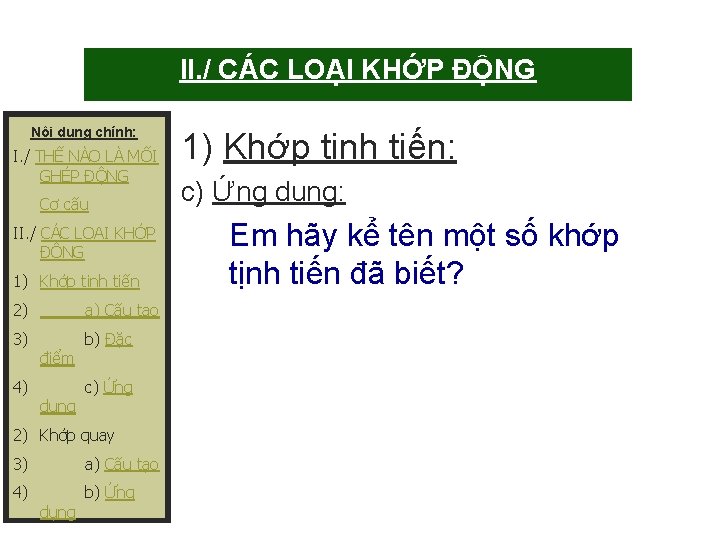

II. / CÁC LOẠI KHỚP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng 1) Khớp tịnh tiến: c) Ứng dụng: Em hãy kể tên một số khớp tịnh tiến đã biết?

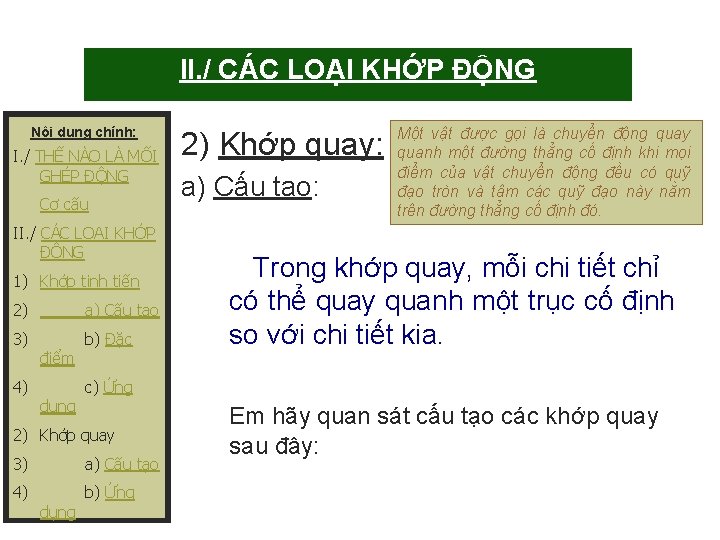

II. / CÁC LOẠI KHỚP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng a) Cấu tạo: Trong khớp quay, mỗi chi tiết chỉ có thể quay quanh một trục cố định so với chi tiết kia. c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng 2) Khớp quay: Một vật được gọi là chuyển động quay quanh một đường thẳng cố định khi mọi điểm của vật chuyển động đều có quỹ đạo tròn và tâm các quỹ đạo này nằm trên đường thẳng cố định đó. Em hãy quan sát cấu tạo các khớp quay sau đây:

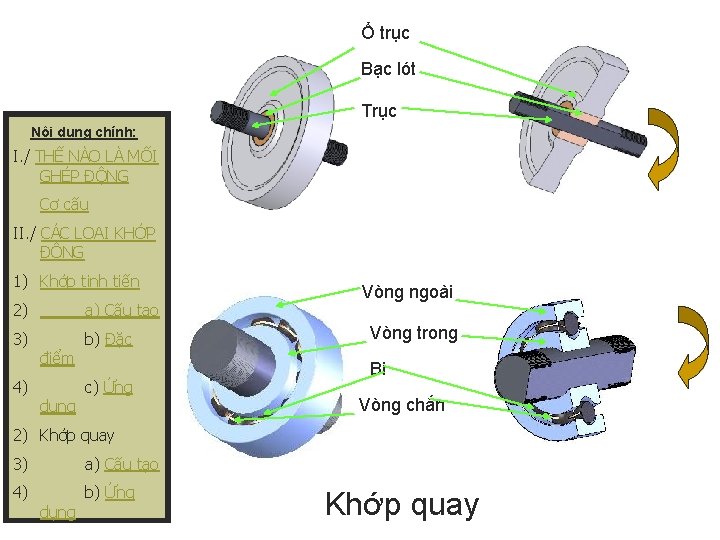

Ổ trục Bạc lót Trục Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng Vòng ngoài Vòng trong Bi Vòng chắn 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Khớp quay

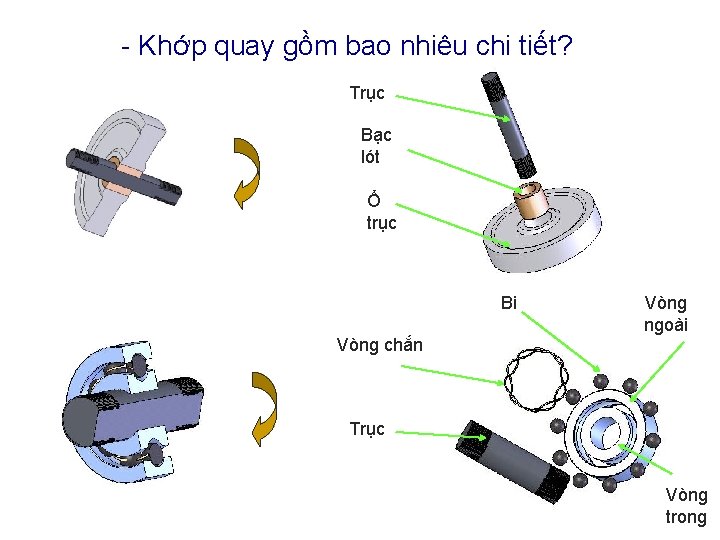

- Khớp quay gồm bao nhiêu chi tiết? Trục Bạc lót Ổ trục Bi Vòng ngoài Vòng chắn Trục Vòng trong

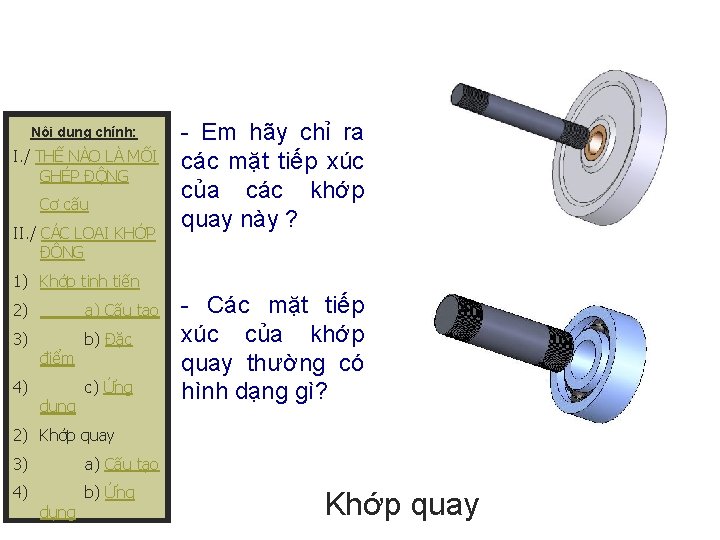

Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG - Em hãy chỉ ra các mặt tiếp xúc của các khớp quay này ? 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng - Các mặt tiếp xúc của khớp quay thường có hình dạng gì? 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Khớp quay

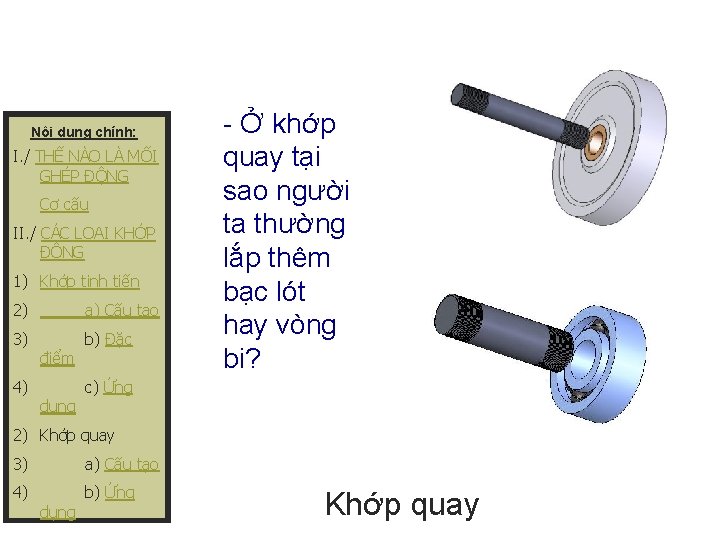

Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng - Ở khớp quay tại sao người ta thường lắp thêm bạc lót hay vòng bi? c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng Khớp quay

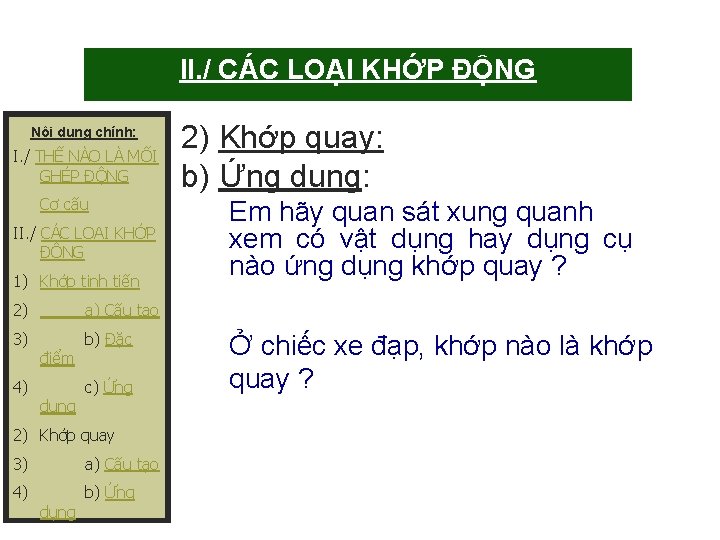

II. / CÁC LOẠI KHỚP ĐỘNG Nội dung chính: I. / THẾ NÀO LÀ MỐI GHÉP ĐỘNG Cơ cấu II. / CÁC LOẠI KHỚP ĐỘNG 1) Khớp tịnh tiến 2) a) Cấu tạo 3) b) Đặc 4) điểm dụng c) Ứng 2) Khớp quay 3) a) Cấu tạo 4) b) Ứng dụng 2) Khớp quay: b) Ứng dụng: Em hãy quan sát xung quanh xem có vật dụng hay dụng cụ nào ứng dụng khớp quay ? Ở chiếc xe đạp, khớp nào là khớp quay ?

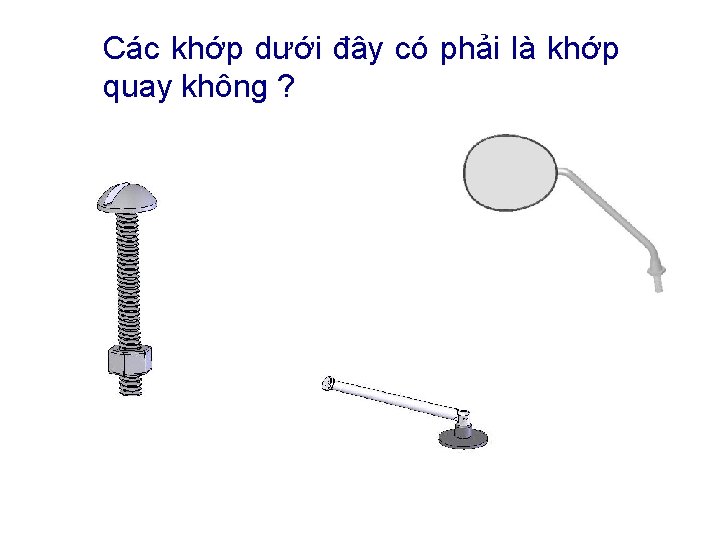

Các khớp dưới đây có phải là khớp quay không ?

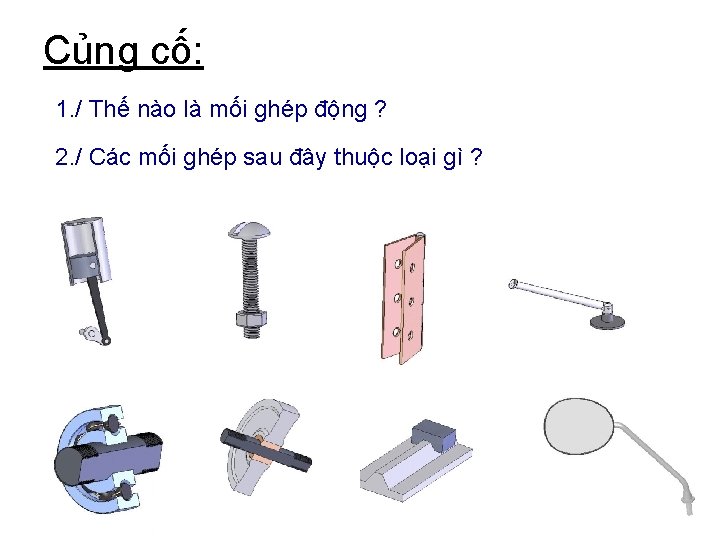

Củng cố: 1. / Thế nào là mối ghép động ? 2. / Các mối ghép sau đây thuộc loại gì ?
