Môn: Công nghệ 9 Giáo viên: Nguyễn Thị Hoàng Trâm Trường: THCS Phan Đình Phùng

* Dông cô: K×m c¾t d©y K×m tuèt d©y 5 10 15 20 Tua vÝt Khoan ®iÖn cÇm tay Khoan tay 0 Dao nhá 25 30 35 Th íckÎ 40 45 50 55 60 Bót thö ®iÖn Bót ch×

* VËt liÖu vµ thiÕt bÞ

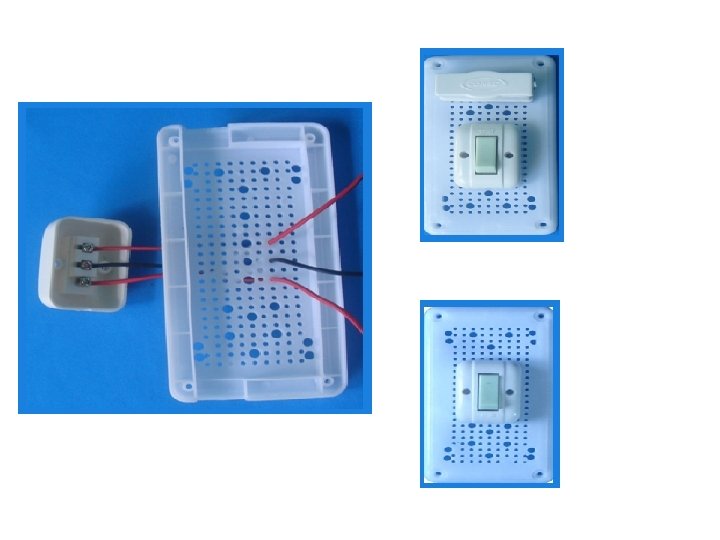

Mặt trước Mặt sau Công tắc 3 cực Mặt trước Mặt sau Công tắc 2 cực Kí hiệu Quan sát mặt trước, mặt sau và kí hiệu của hai công tắc, cho biết công tắc ba cực có cấu tạo khác với công tắc hai cực như thế nào?

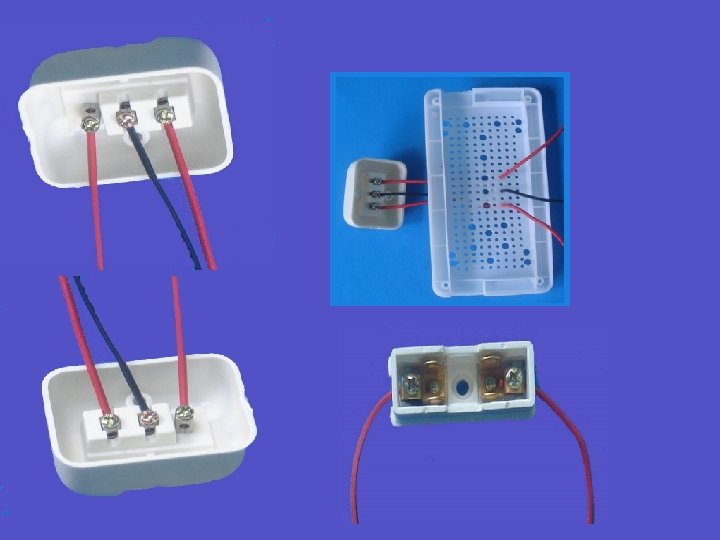

Công tắc hai cực Công tắc ba cực 2 cực tĩnh. 1 cực động -Có ba cực nối dây 1 cực tĩnh. -Có hai cực nối dây Cực tĩnh Cự cđ ộn g Cực tĩnh Cực g n ộ đ

Sơ đồ nguyên lí mạch điện A 1 1 2 2 Tầng 1 0 Tầng 2 -Quan sát sơ đồ mạch điện cho biết cách nối dây của hai công tắc ba cực trong mạch điện trên? -Khi nào đèn sáng, khi nào đèn không sáng?

A 1 1 2 2 Tầng 1 0 Tầng 2 t

A 1 1 2 2 Tầng 1 Tầng 2 0

A 1 1 2 2 Tầng 1 Tầng 2 0

Bài tập thảo luận nhóm Hãy hoàn thiện sơ đồ lắp đặt mạch điện đèn cầu thang sau 0 A 6 5 4 3 2 1 7

Sơ đồ lắp đặt mạch điện 0 A 6 5 4 3 2 1 7

BẢNG DỰ TRÙ DỤNG CỤ , VẬT LIỆU, THIẾT BỊ (tt) ST Thiết bị vật liệu T Bảng điện 1 Công tắc 3 cực 2 3 4 5 6 7 8 Số lượng cái 2 2 Yêu câu kỷ thuật Tốt Cầu chì 1 Tốt Đuôi đèn 1 Tốt Dây dẫn 2 m 1 1 Tốt Băng cách điện Giấy ráp Bóng đèn 1 đèn 220 V Tốt Tốt

BẢNG DỰ TRÙ DỤNG CỤ , VẬT LIỆU, THIẾT BỊ (tt) STT Thiết bị vật liệu 9 10 Kìm điện 11 12 13 14 Kìm tuốc dây Số lượng cái 5 2 Yêu câu kỷ thuật Tốt Tua vít dẹp 5 Tốt Khoan mồi 2 1 1 Tốt Bút thử điện Thước Tốt

Qui trình lắp đặt mạch điện: ? Vạch dấu ? Khoan lỗ ? Lắp TBĐ vào BĐ ? Nối dây mạch điện ? Kiểm tra

BƯỚC 1 VẠCH DẤU Vina

Vina

BƯỚC 2 KHOAN LỖ BẢNG ĐIỆN

Vina

BƯỚC 3 LẮP THIẾT BỊ CỦA BẢNG ĐIỆN Công tắc ba cực 2 cực tĩnh. 1 cực động Có ba cực nối dây Cực tĩnh Cực động

BƯỚC 4 NỐI D Y MẠCH ĐIỆN

Sơ đồ lắp đặt mạch điện BƯỚC 5 0 A KiỂM TRA SẢN PHẨM 1 2 3 4 5 6 7

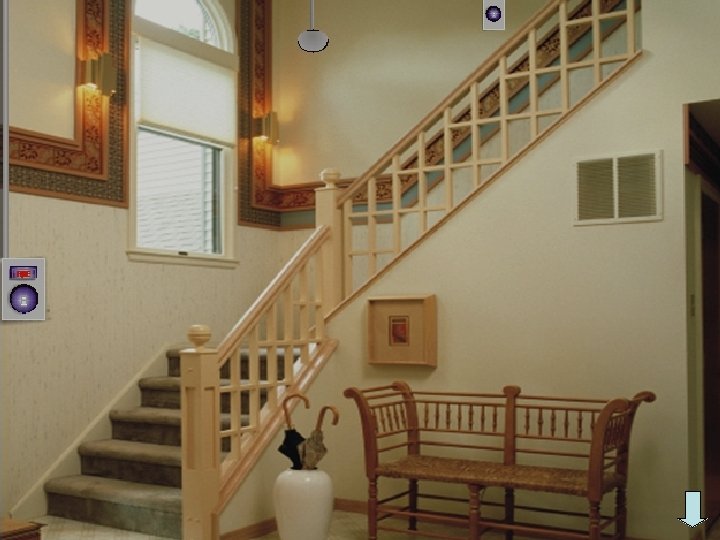

Liên hệ thực tế Mạch điện hai công tắc ba cực điều khiển một đèn thường dùng trong những trường hợp nào? -Chiếu sáng cầu thang, hành lang, phòng ngủ, khi cổng và nhà xa nhau; Hai nhà chung ngõ.

1 C 1 Ô 2 N 3 G 4 T 5 Ắ 6 2 C 1 Ầ 2 U 3 C 4 H 5 6Ì C 7 Là một thiết bị bảo vệ mạch điện. 3 D 1 2 Y 3 D 4 Ẫ 5 N 6 4 A 1 N 2 T 3 O 4 À 5 N 6 Ả 2 N 3 G 4 Đ 5 6 I Ệ 7 1 L Ắ 2 P 3 Đ 4 Ặ 5 T 6 5 B 1 6 7 8 P 1 Đ 1 U 2 3 I Đ 4 È 5 N 6 H 2 3Í C 4 H 5 C 6 Ắ 7 TỪ KHÓA 1 C Đây là một thiết bị dùng để điều khiển đóng cắt đèn. 2Ầ Là phần tử dùng để dẫn điện cho mạch điện. Khi lắp đặt mạch điện cần chú ý vấn đề này. Khi lắp đặt mạch điện các N 8 thiết bị điện được lắp trên nó. Để có được mạch điện ta phải thực Chúc mừng em! hiện công việc này? Là thiết bị dùng để lấy điện cho bóng đèn. Là thiết bị dùng để lấy điện cho M 8 các đồ dùng điện. 3 U 4 T 5 H 6 A 7 N 8 G

HƯỚNG DẪN VỀ NHÀ - Nắm vững nguyên lý làm việc và ứng dụng của mạch điện hai công tắc ba cực điều khiển một đèn. - Rèn luyện lắp đặt mạch điện này ở nhà. - Chuẩn bị các dụng cụ thực hành mạch điện này ở nhà.
