Mélyfúrási geofizika Jegyzet: http: //elte. prompt. hu/sites/default/files/tananyagok/geofizika/book. pdf 2014 1

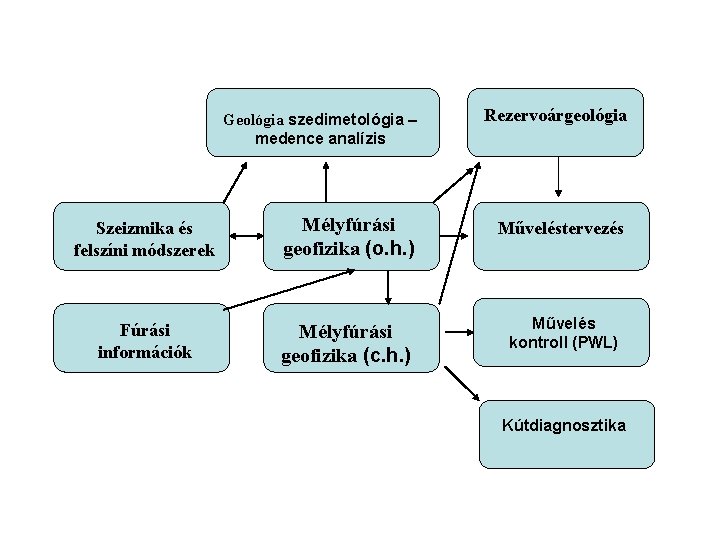

Geológia szedimetológia – medence analízis Rezervoárgeológia Szeizmika és felszíni módszerek Mélyfúrási geofizika (o. h. ) Műveléstervezés Fúrási információk Mélyfúrási geofizika (c. h. ) Művelés kontroll (PWL) Kútdiagnosztika
formáció Geofizikai mérések jellegzetességei • Általában a vizsgált tartomány peremén mérjük a mesterséges vagy természetes forrás által generált fizikai tér jellemzőit. detektor • A térjellemzők eloszlását a vizsgált tartomány fajlagos kőzetfizikai jellemzőinek eloszlása alakítja ki. (Direkt probléma) szonda Forrás • A mért jellemzőkből gyakran un. látszólagos (fajlagos) kőzetfizikai jellemzőket adunk meg. • A kőzet és rezervoár tulajdonságokra vonatkozó becsléseket valamilyen kőzetmodell segítségével (annak paramétereiként) tudjuk megadni (Inverzió - paraméterillesztés) Pl. Szimulált terek a forrás környezetében Elektromos szonda számított tere Mélyfúrási geofizika - bevezetés 3
Fúrás helyének kijelölése – Szeizmika Kutató, lehatároló, termelő, megfigyelő, besajtoló stb. Sebesség eloszlás Akusztikus impedancia függvény Mélység-idő transzformáció
Cél: CH rendszer elemeinek térképezése…. Rezervoár modell paramétereinek megadása

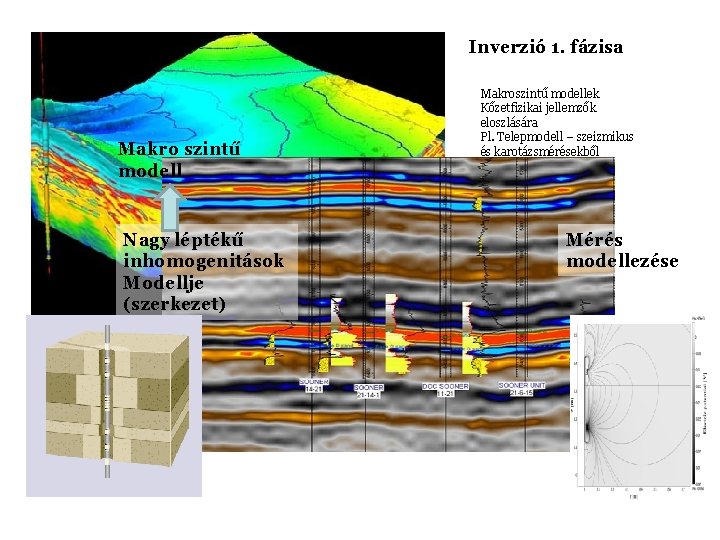

Inverzió 1. fázisa Makro szintű modell Nagy léptékű inhomogenitások Modellje (szerkezet) Makroszintű modellek Kőzetfizikai jellemzők eloszlására Pl. Telepmodell – szeizmikus és karotázsmérésekből Mérés modellezése
Inverzió 2. fázisa Mikroszintű modell (petrofizikai modell) Rezervoár paraméterek Kőzetfizikai paraméter Mérhetőség Modellezhetőség Mérési hiba Direkt módszer Hiba modell Modell hiba Mélyfúrási geofizika - bevezetés 7
Korrekciók Mérés Térjellemzők mintavételezett eloszlása Interpretáció Kőzetfizikai paraméterek Mérési és közegmodell Kőzetjellemzők, tároló paraméterek Kőzetmodell
Mérésből meghatározott kőzetfizikai jellemzők
• Rezervoár kőzetmodell Sw Agyagos-homokkő modell
Agyagok – márgák Speciális tulajdonságok miatt kiemelt összetevő Mélyfúrási geofizika - bevezetés 11
Becslések megbízhatósága… Tiszta törmelékes üledékes Anizotrópia karbonátok Agyagos márgás tárolók Komplex litológia és ha még béléscső is… Repedezett tárolók Mélyfúrási geofizika - bevezetés 12
Mélyfúrási geofizika - bevezetés 13

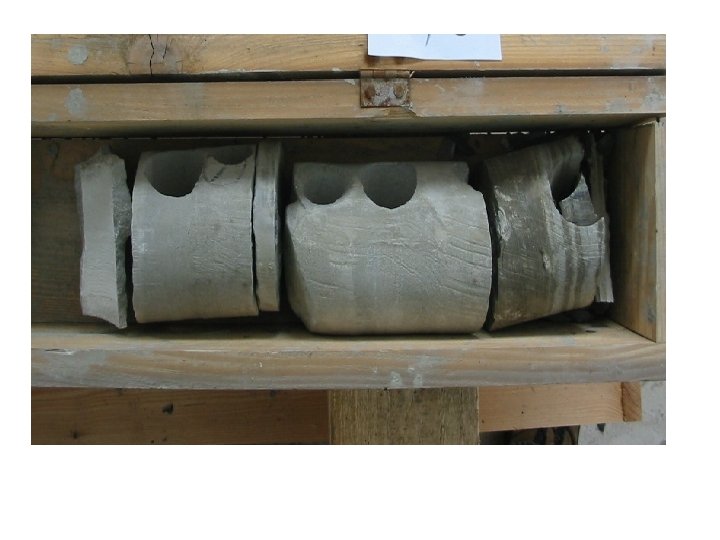

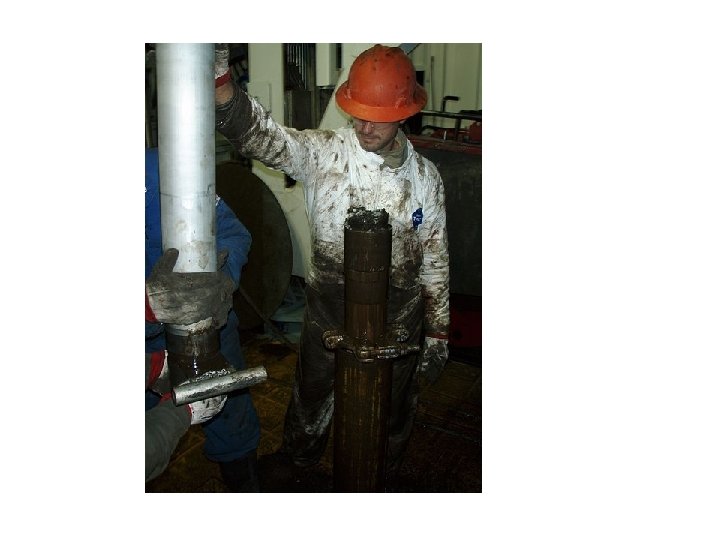

Penetrációs mérések
Nimphas Co

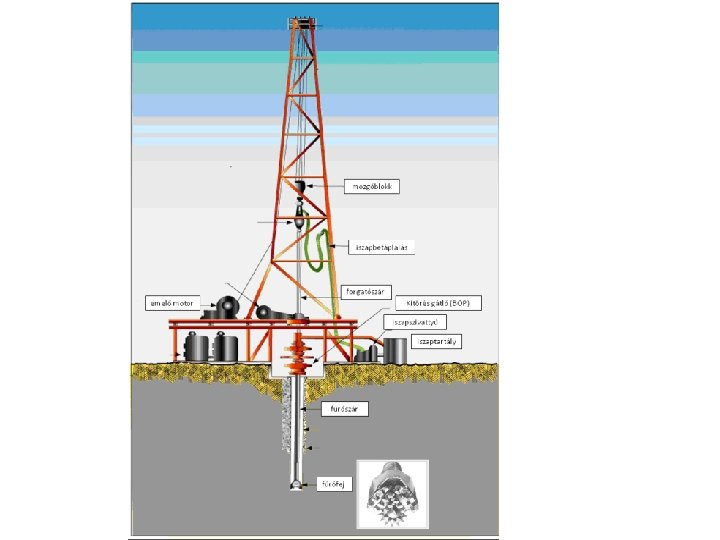

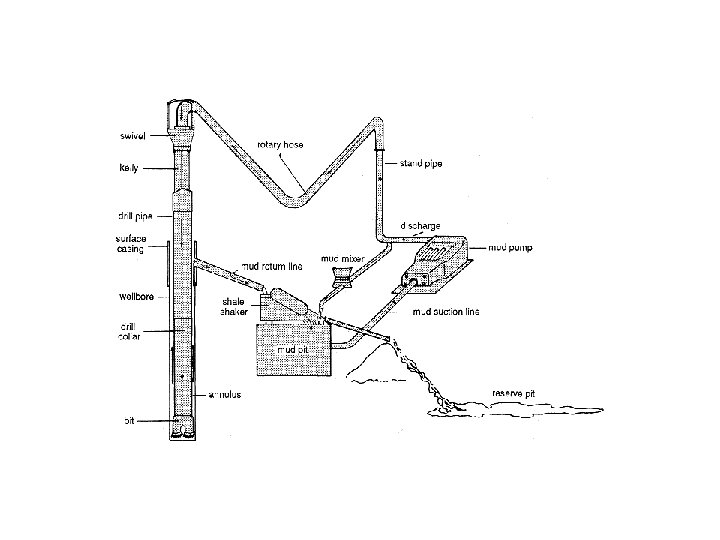

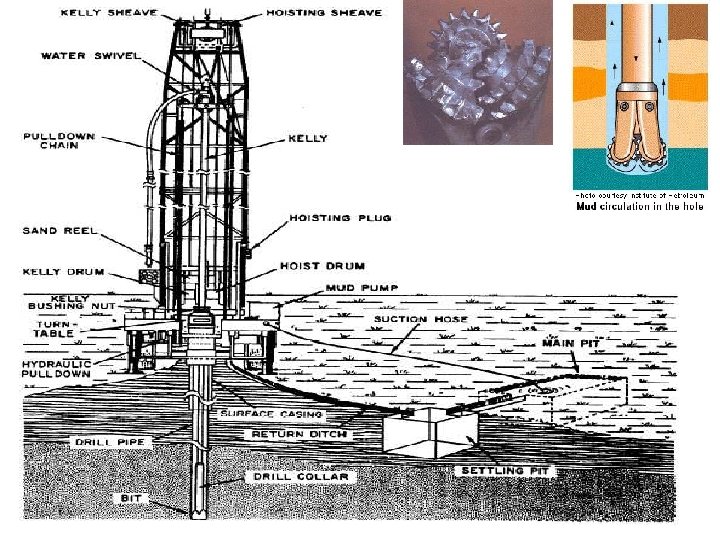

kútszerkezet
• Változatos kútkörnyezet – sokkal nehezebb kalibrált méréseket végezni • Nagy kutatási mélységű ellenállás szelvényekről le kell mondani… • A legnagyobb kutatási mélység neutronmérésekkel érhető el

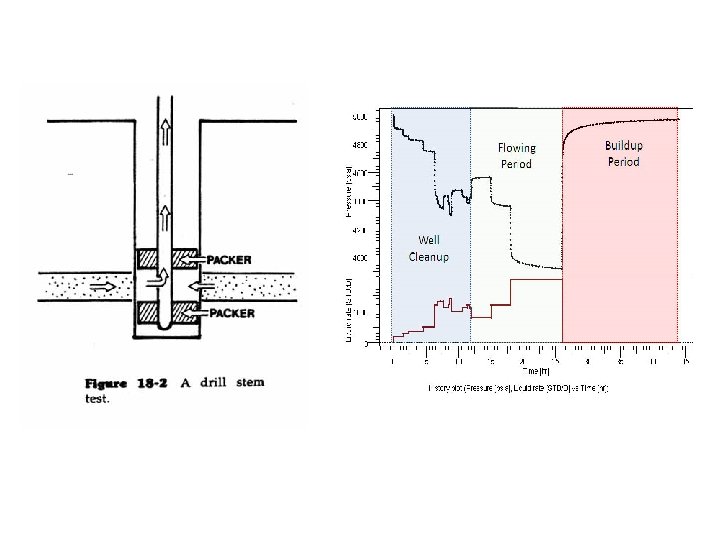

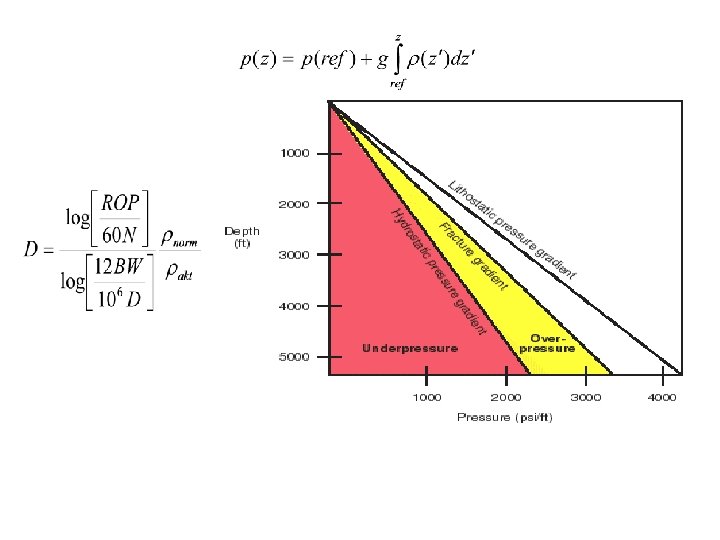

Néhány fontosabb háttér információ Hiba: mélységeltolódás, nyomáscsökkenés, magkihozatal Hiba: mélységeltolódás, keveredés Mélyfúrási geofizika - bevezetés 24

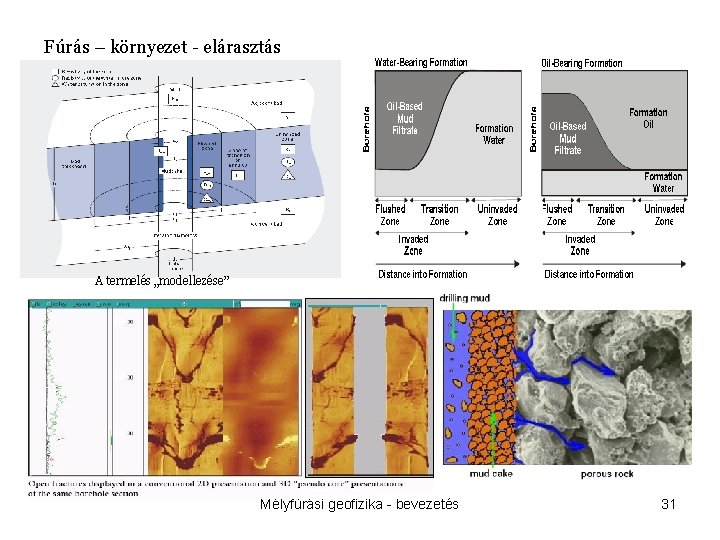

Fúrás – környezet - elárasztás A termelés „modellezése” Mélyfúrási geofizika - bevezetés 31
Elárasztás Buckley-Leverett
Mélyfúrási geofizika - bevezetés 33
Mérések – szelvények Ferdített fúrások Mélyfúrási geofizika - bevezetés 34

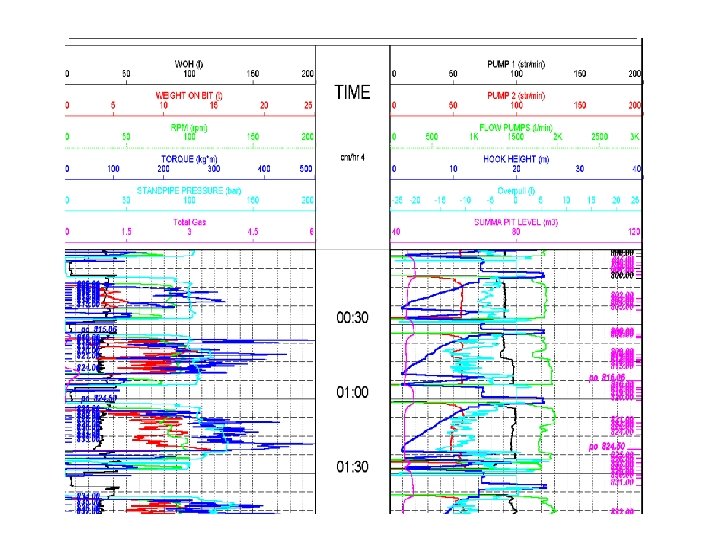

MWD Measurement while drilling

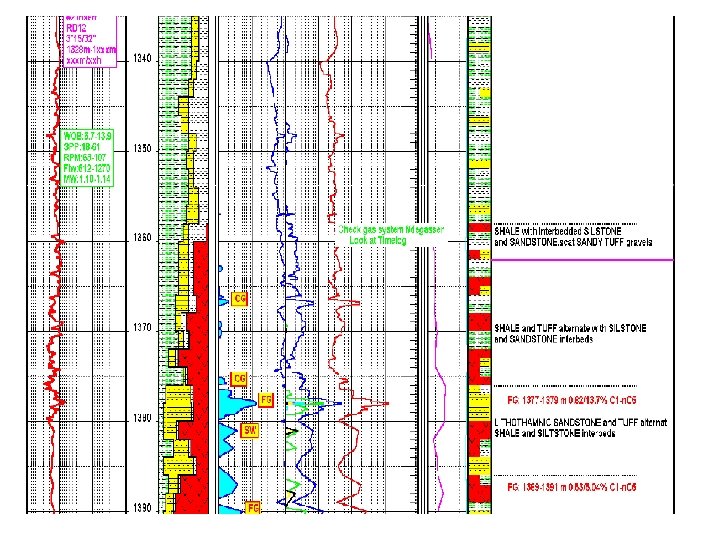

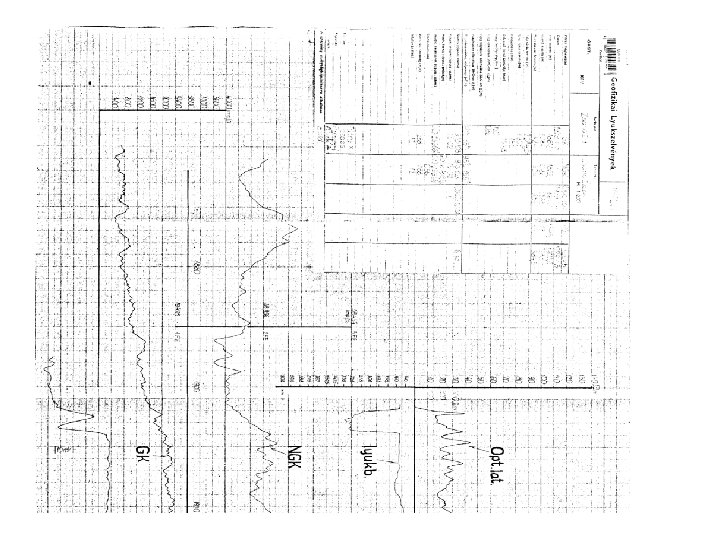

Olajipari szelvények Mélyfúrási geofizika - bevezetés 37

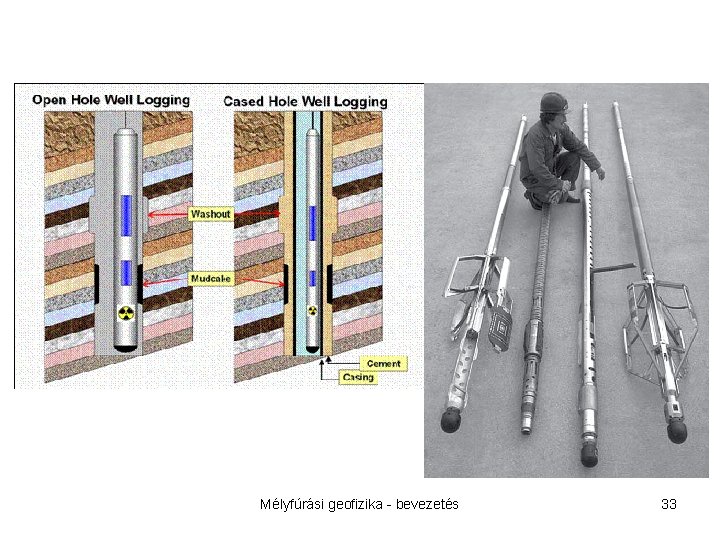

Szondák – kutatási mélység – vertikális felbontás Irányfüggő – irány független Makro – mikro szondák Centralizált – falhoz szorított Mélyfúrási geofizika - bevezetés 42
######### LAS File Produced by ANTARES Geo. Base ######## Szelvények – adatrögzítés LAS – text formátum Mintavétel : 0. 1 m - 1 mm DLIS - LIS Képalkotó szelvények és teljes hullámkép, NMR # #-----------------------------------~Version Information Section VERS. 2. 0 : Log ASCII Standard Version 2. 0 WRAP. NO : One line per depth step #-----------------------------------~Well Information Section STRT. M 807. 000 : START DEPTH STOP. M 957. 000 : STOP DEPTH STEP. M 0. 050 : STEP NULL. -999. 250 : NULL VALUE COMP. : COMPANY WELL. : WELL FLD. : FIELD LOC. : LOCATION PROV. : PROVINCE DATE. 11 -Nov-2012 : DATE UWI. : UNIQUE WELL ID #-----------------------------------~Other Information Section (Remarks) #-----------------------------------~Parameter Information Section #-----------------------------------~Curve Information Section DEPT. M : Borehole Depth b 1 K. MV : b 200. MV : b 2 K. MV : b 4 K. MV : b 600. MV : b 6 K. MV : #-----------------------------------# DEPT b 1 K b 200 b 2 K b 4 K b 600 b 6 K ~A Log Data Section 807. 000 -999. 2500 807. 050 0. 3052 807. 100 0. 3052 807. 150 0. 3052 Mélyfúrási geofizika - bevezetés 43

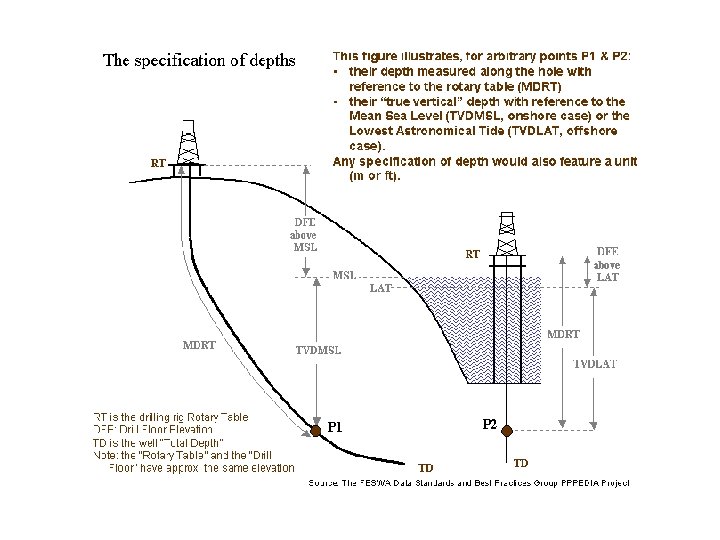

Előfeldolgozás – mélység korrekciók Mélység egyeztetés Fúrás trajektóriák Látszólagos rétegvastagságok Referencia szelvény: GR, CCL Mélyfúrási geofizika - bevezetés 44
OH Arzenál Elektromos mérések (AC, DC) – fókuszált , mikro, makro EPT Indukált polarizáció SP Akusztikus mérések - p, s, irányfüggő, stoneley Természetes gamma (spektrális) Gamma – gamma (sűrűség + lithodensity) Neutron – neutron (stacioner és idő függő) Neutron – gamma NMR EPT Mikro gravitációs Lyukfal leképezés (FMI, BHTV) Lyukátmérő Hőmérséklet Nyomás Mélyfúrási geofizika - bevezetés fajlagos ellenállás dielektromos állandó polarizálhatóság SSP Akusztikus sebességek rugalmas állandók Sűrűség Neutron porozitás Fajlagos aktivitás NMR relaxációs idők Átlagos rendszám hatáskeresztmetszetek Geometriai információk Dőlés, rétegzettség, repedésrendszer 46

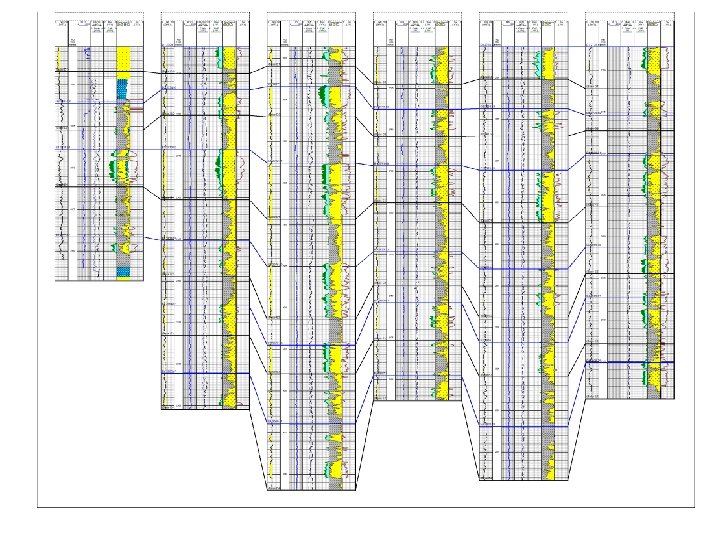

Célparaméterek - kőzetmodell paraméterei Réteghatárok - nettó és ‘gross’ vastagságok (NTG) Porozitás (effektív , totál, elsődleges, másodlagos) Víztelítettség Permeabilitás Litológia (mátrix komponensek – ásványos összetétel) Agyagtartalom Repedések Fázis határok Geológiai információ Fáciesek Korreláció Mélyfúrási geofizika - bevezetés 47
Mélyfúrási geofizika - bevezetés 48
CH Arzenál rezervoár paraméterek becsléséhez Neutron mérések Neutron élettartam mérések Neutron aktivációs mérések Akusztikus mérések Természetes gamma mérések Elektromos mérések Fázishatárok Telítettség Porozitás Litológiai tagolás CH Arzenál kútdiagnosztikai feladatokhoz Neutron mérések CCL Zajmérések Akusztikus képalkotó módszerek CBL Lyukátmérő (mf) Hőmérsékletmérés (CPT , szivárgás) Mélyfúrási geofizika - bevezetés Cement minőség Cső korrózió Szivárgás Csősérülések Átfejtődés graveltető 50
Kétfázisú profil
CH Arzenál termelésgeofizikai feladatokhoz Hőmérséklet Nyomás, Folyadék sűrűség Kapacitív fluidum összetétel Áramlásmérések Termelvényprofil Besajtolás profil Szivárgás Áramlási problémák Mélyfúrási geofizika - bevezetés 52
Lyukbőségszelvény - kaliper Többkarú Mélyfúrási geofizika - bevezetés 53
Lyukbőségszelvény - kaliper Mélyfúrási geofizika - bevezetés 54

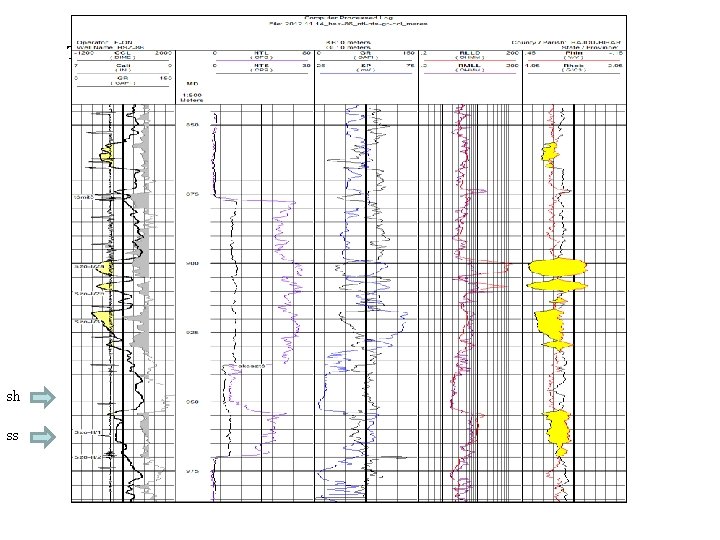

Természetes gamma mérés sh ss Mélyfúrási geofizika - bevezetés 55
