Mitrea Delia Analiza si sinteza de imagini, reconstructie 3 D si recunoastere de forme pe baza texturii

Textura • concept intuitiv - se refera la o zona din imagine caracterizata printr-o anumita distributie a intensitatilor pixelilor • Perceptia texturii: sesizarea diferentelor intre diferite regiuni

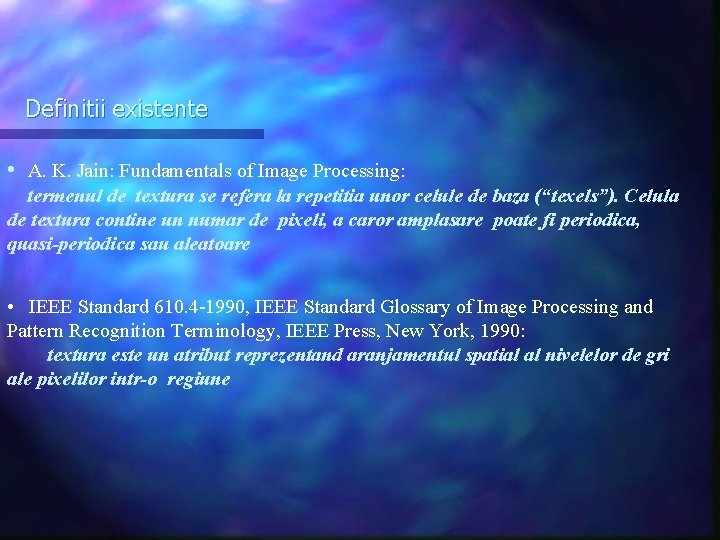

Definitii existente • A. K. Jain: Fundamentals of Image Processing: termenul de textura se refera la repetitia unor celule de baza (“texels”). Celula de textura contine un numar de pixeli, a caror amplasare poate fi periodica, quasi-periodica sau aleatoare • IEEE Standard 610. 4 -1990, IEEE Standard Glossary of Image Processing and Pattern Recognition Terminology, IEEE Press, New York, 1990: textura este un atribut reprezentand aranjamentul spatial al nivelelor de gri ale pixelilor intr-o regiune

Probabilitate, incertitudine in analiza texturii • Wilson & Spann: Image Segmentation and Uncertainty: Regiunile de textura sunt patternuri extinse spatial, bazate pe repetitia mai mult sau mai putin exacta a unor celule de baza • Clasificare , dupa gradul de exactitate in determinarea apartenentei la o clasa - texturi deterministe: repetitie a unei forme geometrice fixe (cercul, patratul, un motiv decorativ) - texturi statistice (stochastice): pattern-uri diferite, dar cu aceleasi proprietati statistice

Texturi stochastice/deterministe

Arii de interes • Achizitie, compresie, vizualizare • Analiza, clasificare • Segmentare • Recunoastere • Sinteza • Reconstructie 3 D • Urmarirea texturilor in miscare • Aplicatii • Directii in cercetare

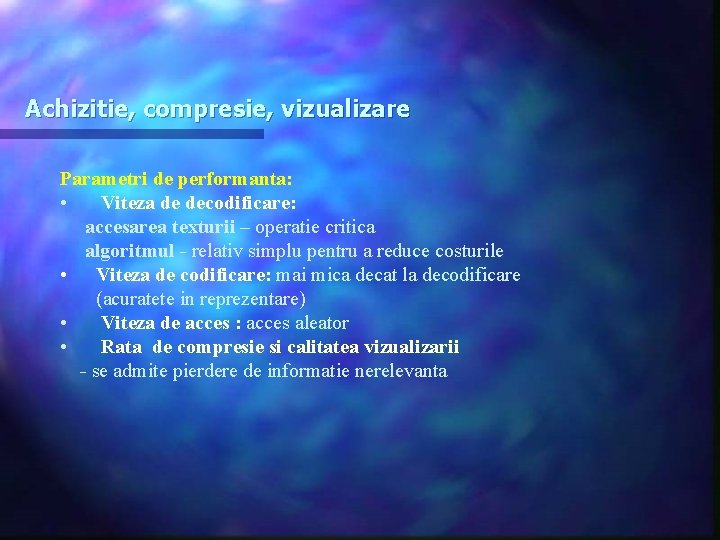

Achizitie, compresie, vizualizare Parametri de performanta: • Viteza de decodificare: accesarea texturii – operatie critica algoritmul - relativ simplu pentru a reduce costurile • Viteza de codificare: mai mica decat la decodificare (acuratete in reprezentare) • Viteza de acces : acces aleator • Rata de compresie si calitatea vizualizarii - se admite pierdere de informatie nerelevanta

Tehnici de analiza a texturilor - dupa primitiva utilizata in analiza: • Bazate pe pixeli • Bazate pe trasaturi locale • Bazate pe regiuni

Tehnici de analiza a texturii bazate pe pixeli • Matricea de coocurenta a niveleor de gri, GLCM • Histograma diferenta • Masuratori de energie

Matricea de coocurenta a nivelelor de gri (Grey level cooccurence matrix, GLCM) f - imaginea digitala D={(dxi, dyi)} - un set de vectori de deplasament pentru i fixat: CD (g 1, g 2)= #{((x, y), (x’, y’)): f(x, y)=g 1, f(x’, y’)=g 2 x=x’+dxi y=y’+dyi} #S = marimea setului S GLCM normalizata: p(g 1, g 2) =CD (g 1, g 2) / CD (g 1, g 2) - probabilitatea de aparitie a 2 pixeli situati la distantele (dx, dy) si avand intensitatile (g 1, g 2)

GLCM - Statistici- discriminare intre texturi Contrastul = (i-j)2 p(i, j) Entropia = - p(i, j)log p(i, j) Varianta = (i - μ)2 p(i, j) Corelatia = Momentul unghiular de ordinul 2 = (p(i, j) )2 (energia totala; uniformitatea) Cluster shade = (i+j- μi- μj) 3 p(i, j) Proeminenta clusterilor = (i+j- μi- μj)4 p(i, j)

Omogenitatea = locala Masura informationala = a corelatiei

Aplicatie GLCM: recunoasterea tipurilor de lemn • dintr-o matrice GLCM normalizata p(i, j), au fost extrase, in vederea clasificarii, 8 trasaturi: - inertia, energia totala, entropia, omogenitatea, cluster shade, cluster proeminence, masura informationala a corelatiei • cele 8 trasaturile - intrari intr-o retea neuronala LVQ(Learning Vector Quantization) avand rolul de a clasifica imaginile in 8 clase, corespunzand celor 8 categorii de lemn luate in discutie • masuratorile au fost repetate pentru valori diferite ale parametrilor d si (ai GLCM) obtinandu-se performante diferite in ceea ce priveste clasificarea

Histograma diferenta - frecventa cu care apar perechi de pixeli ale caror nivele de gri difera printr-o cantitate fixa HD(v) = #{((x, y), (x’, y’)) : |f(x, y)-f(x’, y’)|= v si x’=x+dx, y’=y+dy pt i fixat} v = o valoare aleasa pentru diferenta intre nivelele de gri p(v) =HD(v)/MN

Histograma diferenta STATISTICI: Media = i*p(i) Varianta = (i - ) p(i) Asimetria S= -3 (i - )3 p(i) (skewness) Excesul K= -4 (i - )3 p(i)-3 (kurtosis) Energia E= [p(i)]2 Entropia H= - p(i)log 2 p(I)

Masuratori de energie Laws - transformari de energie intre pixeli - evidentierea microstructurii unei texturi - masti de convolutie unidimensionale Level L 5 = [ 1 4 6 4 1 ] Edge E 5 = [ -1 -2 0 2 1 ] Spot S 5 = [ -1 0 2 0 -1 ] Wave W 5 = [ -1 2 0 -2 1 ] Ripple R 5 = [ 1 -4 6 -4 1 ] - combinatie: nuclee de convolutie bidimensionale - insensibilitate fata de contrast si orientare Statistici: - suma patratelor intensitatilor din imagine, calc. dupa aplicarea nucleelor de convolutie - suma valorilor absolute a intensitatilor,

Tehnici de analiza a texturii bazate pe trasaturi locale - descrierea texturilor prin statistici privind distributia trasaturilor locale (ex. muchiile) - tehnici folosite in studiul macro-texturilor (celule relativ mari: cativa pixeli in diametru)

Tehnici de analiza a texturii bazate pe trasaturi locale • Primul model: statistici de ordinul I ale distributiei muchiilor: - contrastul mediu al muchiilor - variabilitatea in orientarea muchiilor metoda nesigura • Modelul Marr - construirea “segmentelor de muchii” - matricea de coocurenta a muchiilor - statistici de ordinul II

Statistici utilizate - dupa filtrarea imaginii cu ajutorul operatorilor pentru detectia muchiilor, se poate calcula: Frecventa muchiilor E(d) = |f(i, j)-f(i+d, j)| + |f(i, j)-f(i, j+d)|+|f(i, j)-f(i-d, j)|+|f(i, j)-f(i, j-d)| i, j - fixati ; d - variaza Densitatea muchiilor D = nr_pixeli_muchie/nr_total_pixeli Orientarea medie a muchiilor avg_edge_ori = orientare_pixel_muchie / nr_total_pixeli

Aplicatie - segmentarea texturilor - extragerea trasaturilor: - varianta intensitatii pixelior - densitatea muchiilor - orientarea medie a muchiilor - clasificare: - clasificatorul bayesian; liniar - etichetarea componentelor

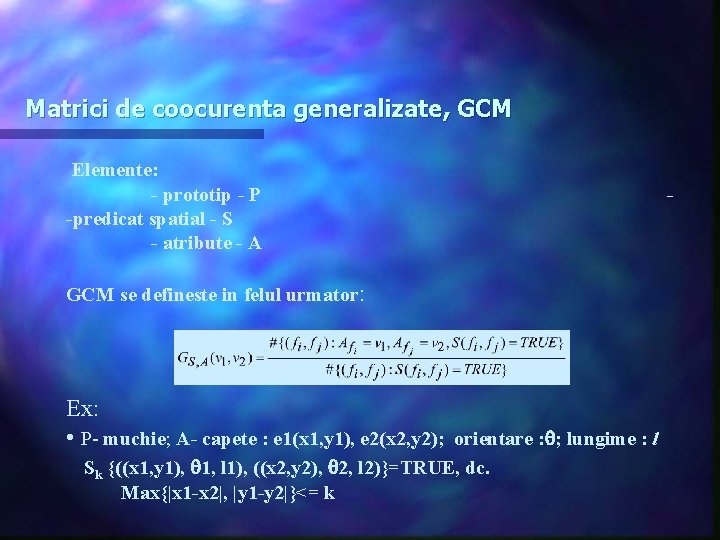

Matrici de coocurenta generalizate, GCM Elemente: - prototip - P -predicat spatial - S - atribute - A GCM se defineste in felul urmator: Ex: • P- muchie; A- capete : e 1(x 1, y 1), e 2(x 2, y 2); orientare : ; lungime : l Sk {((x 1, y 1), 1, l 1), ((x 2, y 2), 2, l 2)}=TRUE, dc. Max{|x 1 -x 2|, |y 1 -y 2|}<= k -

GCM Ex: Statistici: - aceleasi ca in cazul GLCM - insensibilitate fata de rotatie

Tehnici de analiza a texturii bazate pe regiuni • metoda bazata pe trasaturi locale nu poate fi aplicata pe toate tipurile de texturi • regiunile: celulele care compun textura • determinarea acestor regiuni • calculul celulelor unei texturi: o instanta a problemei segmentarii imaginilor

Tehnici de analiza a texturii bazate pe regiuni Primul model: Maleson tehnici de segmentare bazate pe cresterea regiunii (standard region growing technics) - se porneste de la un singur pixel p - se defineste o functie de similaritate S - se determina pixelii similari cu p din apropiera acestuia, rezultand o regiune Haralick: modele bazate pe extremele locale regiunilor Setul corespunzator unui maxim local: - setul tuturor pixelilor care pot fi gasiti pornind de la un maxim local , descrescand intensitatea dupa o anumita functie si care nu pot fi gasiti pornind de la nici un alt maxim

Tipuri de analiza a texturii In functie de modul de descriere al celulei (texel) • structurala • statistica • bazata pe modele • bazata pe transformari

Aproximatii structurale Etape: • impartirea texturii (celulei) in primitive • definirea regulilor de amplasare • metoda mai buna pentru sinteza decat pentru analiza

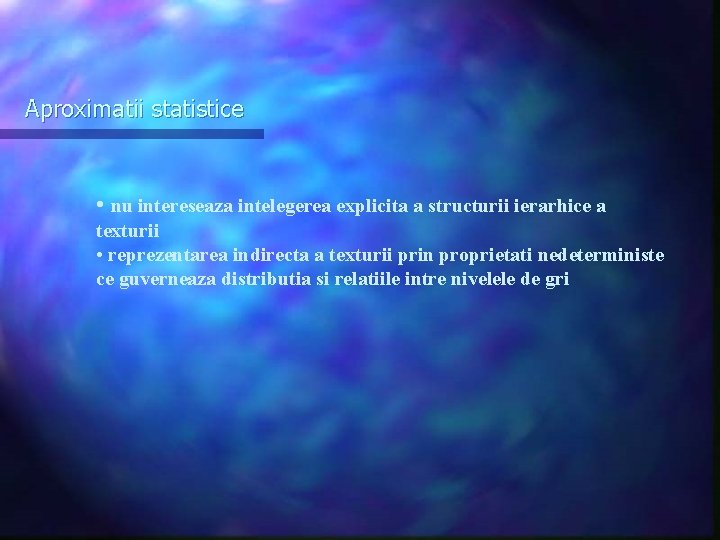

Aproximatii statistice • nu intereseaza intelegerea explicita a structurii ierarhice a texturii • reprezentarea indirecta a texturii prin proprietati nedeterministe ce guverneaza distributia si relatiile intre nivelele de gri

Analiza texturilor bazata pe modele determinarea texturii pe baza unui model existent - generativ sau stochastic • Model generativ: bazat pe fractali • Modele stochastice: - modelul autoregresiv (AR) - modelul bazat pe campuri aleatoare Markov (Markov Random Field Model, MRF)

Modele bazate pe fractali • model care se inspira din perceptia umana • insensibilitate relativa fata de scalare • util pentru texturi tridimensionale, evaluandu-se structura suprafetei de intensitate • se calculeaza numarul de puncte aflate la o distanta aproximativ , [ -e, +e], fata de nivelul de baza - pentru suprafete care au structura unor fractali, acest numar este dat de: A( ) = F 2 -D • discriminarea se face pe baza unei semnaturi (panta dreptei S( ) ) • informatii asupra modului de variatie a nivelelor de gri

Modelul autoregresiv (AR) f s = θrfr + es r Ns f -imaginea θ - vector de parametri -deviatia; dependenta lui s fata de vecini Ns - vecinatatea pixelului s es - zgomot • intensitatea pixelilor este suma ponderata a intensitatilor vecinilor • determinarea parametrilor θ pentru o regiune data si folosirea acestora in discriminarea ulterioara a texturilor

Modelul campurilor aleatoare Markov (MRF) • textura : o realizare a unui camp Markov • probabilitatea ca o celula sa se gaseasca intr-o anumita stare (realizare de camp Markov) este determinata in totalitate de probabilitatile starilor celulelor vecine: p(f[x, y] | f[u, v], u=1, …, x-1, x+1, . . , N, v=1, . . , y-1, y+1, . . , M) = p(f[x, y] | f[u, v], (u, v) Q) si

MRF • f[x, y] - intensitati in intervalul [0, G-1] • a = [a 0, a 1, . . , an] - vector de parametri reprezentand culori • b = [b 1, b 2, b 3, b 4] - par. pt dependentele spatiale • a, b - parametrii campului, care se cer a fi estimati • V - functie potential ce depinde de intensitatile f ale pixelilor si de vectorii a si b Clasificare: • supervizata • nesupervizata

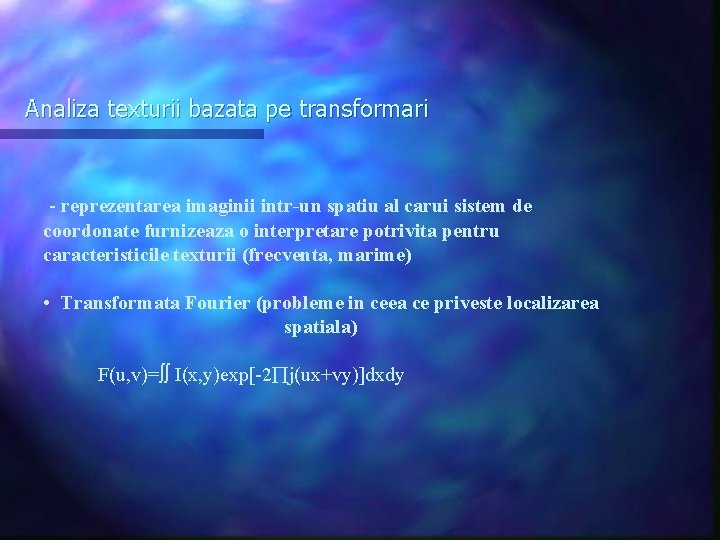

Analiza texturii bazata pe transformari - reprezentarea imaginii intr-un spatiu al carui sistem de coordonate furnizeaza o interpretare potrivita pentru caracteristicile texturii (frecventa, marime) • Transformata Fourier (probleme in ceea ce priveste localizarea spatiala) F(u, v)= I(x, y)exp[-2 j(ux+vy)]dxdy

Filtrul Gabor - transformata Fourier “de scurta durata”, considerata pe o fereastra de forma gaussiana - localizare spatio- temporala Gx, y(u, v)= I(x, y)g(x-s, y-t)exp(-j 2 (ux+vy)]dsdt

Transformata Wavelet - descompunerea spectrului in componente de frecvente diferite Waf(b)= f(x) a, b(x)dx a, b(x) =(1/ a) ( (x-b)/a) functie de baza Wavelet translatata si dilatata

Clasificarea, Recunoasterea texturilor - stabilirea - apartenentei texturii la o anumita clasa de texturi; similitudinii cu un model dat • in general, similitudinea, daca exista, se manifesta la orice scala Etape: -extragere de trasaturi - clasificare (recunoastere) propiriu-zisa

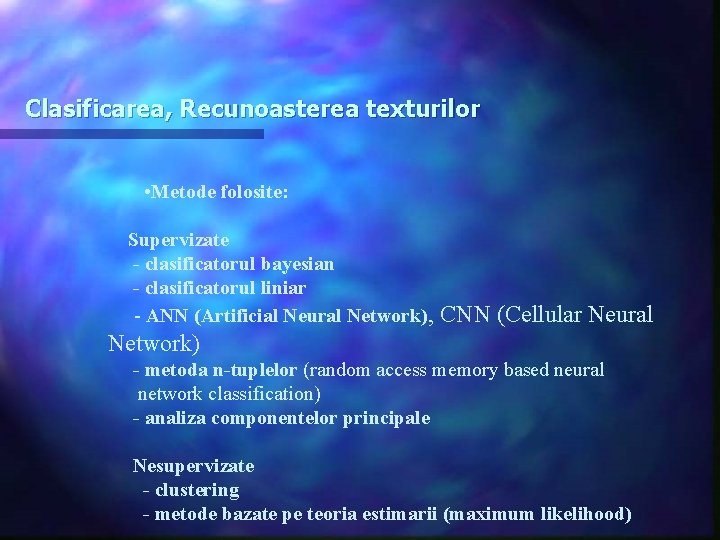

Clasificarea, Recunoasterea texturilor • Metode folosite: Supervizate - clasificatorul bayesian - clasificatorul liniar - ANN (Artificial Neural Network), CNN (Cellular Neural Network) - metoda n-tuplelor (random access memory based neural network classification) - analiza componentelor principale Nesupervizate - clustering - metode bazate pe teoria estimarii (maximum likelihood)

Segmentare de imagini pe baza texturilor • determinarea unor regiuni caracterizate de un anumit tip de textura (texturi compuse) Metode: - supervizate (informatie a priori) - nesupervizate (extragere de trasaturi(MRF, GLCM) si grupare: clustering, region growing, split and merge) • contopirea regiunilor invecinate daca este cazul (daca se stie ca apartin aceluiasi obiect) • segmentarea scenei in obiecte • detectie de contur: frontierele pentru regiunile delimitate (obiecte) • analiza formei conturului E. g: detectia fetelor umane

Segmentare prin detectia unor elemente care se repeta Algoritm: 1. Detectia unor ferestre distincte (caracterizate printr-un anumit grad de variatie a nivelelor de intensitate in interiorul ferestrei) 2. Pentru fiecare fereastra, se cauta in vecinatate ferestre similare 3. Ferestrele pot fi extinse, pentru a mari gradul de acuratete (individualitatea unui element) 4. Elementele similare sunt grupate intr-un obiect (T. Leung, J. Malik, “Detecting, localizing and grouping repeated scene elements from an image”)

Detectia obiectelor in scena - textura: element invariant la transformarile geometrice (deformarile) obiectelor - set de antrenament : determinarea tipurilor de texturi care compun o anumita clasa de obiecte respectiv a structurii obiectelor ( a relatiei spatiale a texturilor care compun un anumit obiect) - recunoasterea texturilor si a structurii predeterminate in imaginile de test -detectia obiectelor cautate - urmarirea obiectelor in miscare E. g: detectia fetelor umane

Recunoasterea obiectelor - de • obicei se utilizeaza o combinatie de caracteristici privind: - forma - culoarea - textura

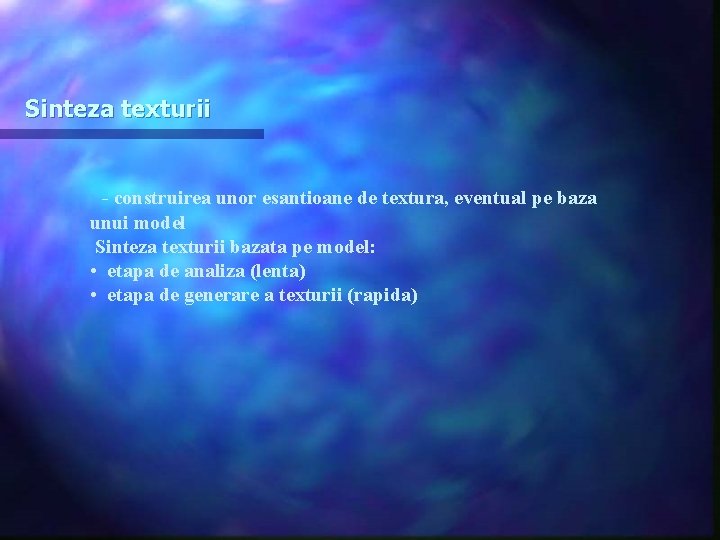

Sinteza texturii - construirea unor esantioane de textura, eventual pe baza unui model Sinteza texturii bazata pe model: • etapa de analiza (lenta) • etapa de generare a texturii (rapida)

Reconstructie 3 D bazata pe texturi Reconstructie 3 D de suprafete Metode • globale - se determina o forma locala care se extinde - prezumtii: omogenitate, izotropie (aceste prezumtii nu sunt valabile pentru texturi naturale) • locale - se determina un set de parametri in puncte distincte ale suprafetei - se urmareste refacerea suprafetei asa incat sa se respecte acei parametri

Reconstructie 3 D de suprafete Exemplu: -se considera un numar de textoni cunoscuti, pentru fiecare din acestia cunoscandu-se orientarea; de asemenea, se cunoaste o lege de distributie a acestora in spatiu (Poisson) - se reconstruieste suprafata pe baza acestor informatii • Inferarea formei 3 D : pe baza orientarilor locale suprafetelor “shape from texture”

Vizualizarea volumului (rendering) Obiecte 3 D: - fluide dinamice - obiecte 3 D care nu pot fi redate prin reconstructie 3 D de suprafete Tehnica de baza: - reconstructia se face prin contopirea, de-a lungul axei vizuale, a unor componente obtinute prin sectionarea obiectului cu plane paralele, perpendiculare pe directia de privire (fiecare element are o anumita textura)

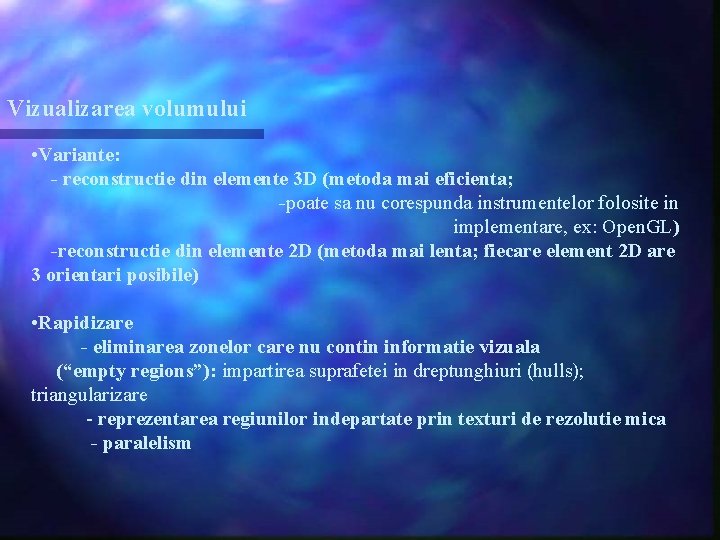

Vizualizarea volumului • Variante: - reconstructie din elemente 3 D (metoda mai eficienta; -poate sa nu corespunda instrumentelor folosite in implementare, ex: Open. GL) -reconstructie din elemente 2 D (metoda mai lenta; fiecare element 2 D are 3 orientari posibile) • Rapidizare - eliminarea zonelor care nu contin informatie vizuala (“empty regions”): impartirea suprafetei in dreptunghiuri (hulls); triangularizare - reprezentarea regiunilor indepartate prin texturi de rezolutie mica - paralelism

Urmarirea texturilor in miscare - predictia formei pe care textura o ia in timp, odata cu apropierea sau departarea fata de observator - filtrul Kalman si sinteza(maparea) texturii - “super-resolved” texture-tracking - sesizarea abaterilor de la forma asteptata a texturii: urmarirea unor obiecte in miscare (masini, oameni)

Aplicatii • Domeniul biomedical • Analiza de documente scrise si recunoastere de caractere • Analiza imaginilor video • Segmentarea si recunoasterea amprentelor • Remote sensing: - imagini satelitare - imagini radar • Regasire de imagini (Image retrieval) bazata pe continut • Detectia, recunoasterea fetelor umane si analiza expresiei • Industria textila • Industria alimentara • Arta, design

Aplicatii in imagini biomedicale • segmentarea si recunoasterea diferitelor tesuturi - segmentarea pielii - segmentare, recunoastere de forme, reconstructie 3 D pe creier: - separarea tesutului normal de tesutul bolnav (tumori) - semnalarea unor boli care implica transformari la nivelul tesutului cerebral (schizofrenia, Alzheimer) - analiza activitatii cerebrale (invatare, somn, vis)

Probleme in curs de cercetare Segmentarea texturilor • segmentarea bazata pe culori texturilor • algoritmi genetici in segmentarea texturilor • construirea filtrelor multiple Sinteza texturilor • modele: modelul piramidal chaos mosaic • image “quilting” - obtinerea unei noi imagini prin combi narea unor fragmente mici dintr-o imagine existenta - o noua aparenta a imaginii

Image quilting - transfer de texturi

Directii in cercetare • sinteza texturii pe suprafete • algoritmi paraleli scalabili pentru sinteza texturii • sisteme pentru sinteza texturii in timp real Compresia texturilor Urmarirea miscarii (motion tracking) pe baza de texturi • detectarea miscarii independente a unor obiecte ca si masini sau oameni intr-un mediu cunoscut

Directii in cercetare Reconstructie 3 D bazata pe texturi • determinarea orientarii suprafetelor • reconstructie 3 D de suprafete Potrivire si recunoastere de forme, regasire de Imagini pe baza de textura • potrivire de forme si regasire de imagini pe baza vocabularului si gramaticii sabloanelor de culori

Directii in cercetare Segmentare, recunoastere si sinteza pentru texturi dinamice - texturi dinamice: suprafete texturate aflate in miscare (valurile, aburul) -fum pe apa

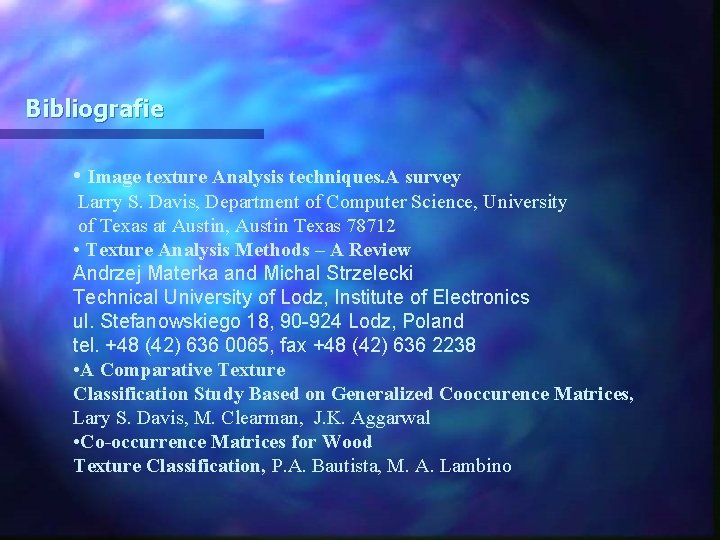

Bibliografie • Image texture Analysis techniques. A survey Larry S. Davis, Department of Computer Science, University of Texas at Austin, Austin Texas 78712 • Texture Analysis Methods – A Review Andrzej Materka and Michal Strzelecki Technical University of Lodz, Institute of Electronics ul. Stefanowskiego 18, 90 -924 Lodz, Poland tel. +48 (42) 636 0065, fax +48 (42) 636 2238 • A Comparative Texture Classification Study Based on Generalized Cooccurence Matrices, Lary S. Davis, M. Clearman, J. K. Aggarwal • Co-occurrence Matrices for Wood Texture Classification, P. A. Bautista, M. A. Lambino
