Miskolci Egyetem Gépészmérnöki és Informatikai Kar Alkalmazott Informatikai Tanszék Dr. Kulcsár Gyula egyetemi docens

Miskolci Egyetem Gépészmérnöki és Informatikai Kar Alkalmazott Informatikai Tanszék Dr. Kulcsár Gyula egyetemi docens

Manufacturing Execution System MES Termelésirányító és végrehajtó rendszer

Manufacturing Execution System MES Termelésirányító és végrehajtó rendszer

A gyártásirányítás fejlődése • • • Tömeggyártás Számjegyvezérlés Mikroprocesszor Rugalmas gyártórendszer Számítógépes üzemi hálózatok

A gyártásirányítás fejlődése • • • Tömeggyártás Számjegyvezérlés Mikroprocesszor Rugalmas gyártórendszer Számítógépes üzemi hálózatok MES

Vállalati funkcionális modellek és számítógépes alkalmazási területek Vállalati modell Üzleti folyamatok, vállalatirányítás Terméktervezés Technológiai

Vállalati funkcionális modellek és számítógépes alkalmazási területek Vállalati modell Üzleti folyamatok, vállalatirányítás Terméktervezés Technológiai folyamattervezés Termelési folyamatok, gyártásirányítás Számítógépes alkalmazások Integrált vállalatirányítási rendszer ERP Terméktervező rendszer CAD Folyamattervezőrendszer CAPP Termelésirányító és végrehajtó rendszer Termeléstervező rendszer PPS MES

Menedzsment. Pénzügyi információs rendszer MIS komponensek Marketing komponensek Termelési főterv Beszállítói Vásárlói kör lánc

Menedzsment. Pénzügyi információs rendszer MIS komponensek Marketing komponensek Termelési főterv Beszállítói Vásárlói kör lánc menedzsment SCM ERP CRM Kapacitás. Termék- tervezés Technológiai NC tervezés CAD folyamatok tervezése CAPP Ellenőrzés és adatgyűjtés Minőségbiztosítás CAQA Minőségszabályozás SPC SCADA PLC ROC Programozás Program előkészítés DNC Szerszámkezelési rendszer TMS CNC Anyag- szükséglet tervezés MRP Középtávú ütemezés SFC Rövidtávú ütemezés Gyártás Darabjegyzéktervezés BOM Projekttervezés CAE PP Termelési tevékenységek irányítása A termelés nyomon követése Cellavezérlés, gépsorvezérlés CC Rugalmas gyártórendszer FMS PAC PDA Integrált alkalmazási rendszerek a mai termelésinformatikában MES MA

Valós idejű gyártásirányító rendszer Manufacturing Execution System (MES): – Műhelyszintű számítógépes gyártásirányítási funkciók olyan

Valós idejű gyártásirányító rendszer Manufacturing Execution System (MES): – Műhelyszintű számítógépes gyártásirányítási funkciók olyan együttese, melynek feladata a termelési tevékenységek tervezése, irányítása és optimalizálása, a függő rendelések kezelésétől az eredmények jelentéséig. • Hardver/szoftver komponensek együttese. • Felhasználói tevékenység, interakciók, interfészek. • Lokális lehetőségek és a globális üzleti célok összehangolása.

A MES informatikai környezete MES – Valós idejű gyártásirányítás SSM – Értékesítés és szolgáltatás

A MES informatikai környezete MES – Valós idejű gyártásirányítás SSM – Értékesítés és szolgáltatás menedzsment SCM – Beszállítói lánc menedzsment ERP – Vállalati erőforrások tervezése P/PE – Termék- és folyamatfervezés Controls – Vezérlők (PLC, CNC, DC, MC, RC, …)

MES funkciók (Manufacturing Enterprise Solutions Assotiation, MESA) 1. Erőforrások allokálása 2. Finomprogramozás 3. Termelési

MES funkciók (Manufacturing Enterprise Solutions Assotiation, MESA) 1. Erőforrások allokálása 2. Finomprogramozás 3. Termelési egységek irányítása 4. Specifikációk kezelése 5. Adatgyűjtés, üzemi adatbázis kezelés 6. Munkaerő menedzsment 7. Minőségmenedzsment 8. Folyamat menedzsment 9. Karbantartás menedzsment 10. Termékkövetés 11. Teljesítmény-analízis 12. Anyagkezelés

Erőforrások allokálása Resource Allocation and Tracking • Erőforrások (gépek, eszközök, egyéb) • Erőforrás felhasználás

Erőforrások allokálása Resource Allocation and Tracking • Erőforrások (gépek, eszközök, egyéb) • Erőforrás felhasználás dokumentálása • Állapot nyilvántartás, valósidejű lekérdezés • Lefoglalás, felszabadítás … menedzselés

Finomprogramozás Operations/Detail Scheduling • A MES belső rendeléseket kap – Gyártandó termékek specifikációja –

Finomprogramozás Operations/Detail Scheduling • A MES belső rendeléseket kap – Gyártandó termékek specifikációja – Gyártandó mennyiségek – Legkorábbi kezdeti és megengedett véghatáridők • Gyártási (anyagmozgatási) finomprogramot készít – – – Anyagok rendelkezésre állásának ellenőrzése Operációk és erőforrások egymáshoz rendelése Job-ok indítási időpontjainak meghatározása Operációk indítási sorrendje erőforrásonként Technológiai alternatívák menedzselése Menedzser mutatók számítása és ellenőrzése • Proaktív/Reaktív működés

Termelési egységek irányítása Production Unit Dispatching • Technológiai útvonal biztosítása – Telephelyen belül –

Termelési egységek irányítása Production Unit Dispatching • Technológiai útvonal biztosítása – Telephelyen belül – Telephelyen kívül • Munkahelyek, átmeneti tárolók stb. irányítása • Koordináció, szinkronizáció • Újraütemezés kérése

Specifikációk kezelése Specification Management • Gyártási egységekkel kapcsolatos információk kezelése: – Specifikációk, jelentések, űrlapok,

Specifikációk kezelése Specification Management • Gyártási egységekkel kapcsolatos információk kezelése: – Specifikációk, jelentések, űrlapok, rajzok – Alkatrészprogramok, műveleti utasítások – Környezetvédelmi, biztonsági, egészségügyi előírások – Szabványok – Egyéb adatbázis rekordok …

Adatgyűjtés Data Collection/Acquisition • Gyártással kapcsolatos információk beszerzése, gyűjtése, karbantartása, rendelkezésre bocsátása • Források

Adatgyűjtés Data Collection/Acquisition • Gyártással kapcsolatos információk beszerzése, gyűjtése, karbantartása, rendelkezésre bocsátása • Források – Automatikus • Szkennerek, érzékelők, szoftver interfészek, stb. – Manuális • Terminálok, mobil adatgyűjtő eszkörök, stb. • Üzemi adatbázis kezelése

Munkaerő menedzsment Labor Management • Személyzeti állomány • Aktuális státuszok • Együttműködik az erőforrás

Munkaerő menedzsment Labor Management • Személyzeti állomány • Aktuális státuszok • Együttműködik az erőforrás allokációval

Minőségmenedzsment Quality Management • Gyártási folyamat kiértékelése (mérés, elemzés) • Hibák megelőzése (folyamaton belüli,

Minőségmenedzsment Quality Management • Gyártási folyamat kiértékelése (mérés, elemzés) • Hibák megelőzése (folyamaton belüli, okokozat relációk, átfogó elemzés) • Káros hatások csökkentése • Jelzés, beavatkozás • Minőségjavítás

Folyamat menedzsment Process Management • Megfigyeli a gyártási folyamatokat • Döntéstámogatás • Automatikus beavatkozás

Folyamat menedzsment Process Management • Megfigyeli a gyártási folyamatokat • Döntéstámogatás • Automatikus beavatkozás

Karbantartás menedzsment Maintenance Management • Tervezi és vezérli a berendezések eszközök karbantartási folyamatait –

Karbantartás menedzsment Maintenance Management • Tervezi és vezérli a berendezések eszközök karbantartási folyamatait – Megelőző karbantartás – Váratlan események kezelése • Biztosítja az erőforrások rendelkezésre állását

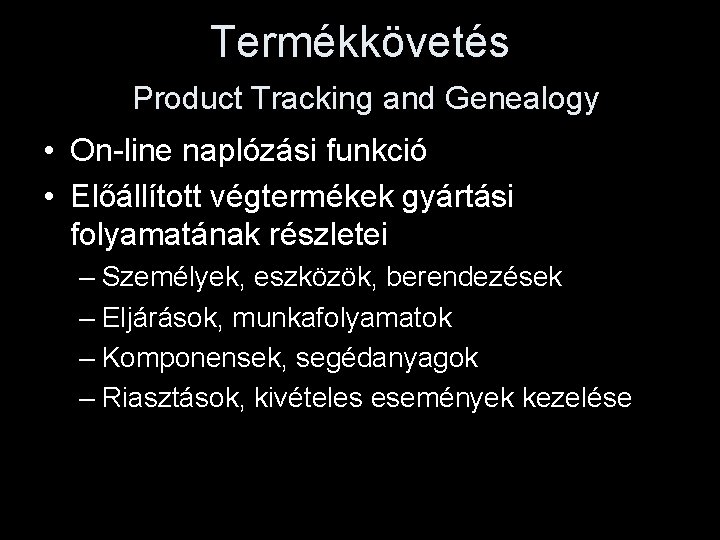

Termékkövetés Product Tracking and Genealogy • On-line naplózási funkció • Előállított végtermékek gyártási folyamatának

Termékkövetés Product Tracking and Genealogy • On-line naplózási funkció • Előállított végtermékek gyártási folyamatának részletei – Személyek, eszközök, berendezések – Eljárások, munkafolyamatok – Komponensek, segédanyagok – Riasztások, kivételes események kezelése

Teljesítmény-analízis Performance Analysis • Jelentések a termelési tevékenységek eredményéről • Kiértékelés – Korábbi eredmények

Teljesítmény-analízis Performance Analysis • Jelentések a termelési tevékenységek eredményéről • Kiértékelés – Korábbi eredmények – Megfogalmazott elvárások, követelmények • Teljesítményadatok

Anyag és eszköz menedzsment Material Management • Árukészletek, komponensek, segédanyagok, késztermékek, eszközök mozgatása, tárolása

Anyag és eszköz menedzsment Material Management • Árukészletek, komponensek, segédanyagok, késztermékek, eszközök mozgatása, tárolása

Manufacturing Execution Systems MES komponensek és ezek fő kapcsolata (Erdélyi Ferenc) ERP ERP Prod.

Manufacturing Execution Systems MES komponensek és ezek fő kapcsolata (Erdélyi Ferenc) ERP ERP Prod. order management Scheduling Maintenance management Resource allocation Labor management ERP Performance analysis CAPP Document control Quality assurance Dispaching Shop floor control Process management Process monitoring Product tracking Data collection Production process Machine control

Ütemezési és felügyeleti problémák • Termelési folyamatok irányítása erősen modellfüggő – Rendelések – Ütemezési,

Ütemezési és felügyeleti problémák • Termelési folyamatok irányítása erősen modellfüggő – Rendelések – Ütemezési, allokációs feladatok komplexitása – Változó termelési politikák, termelési célok – Technológiai, erőforrás, anyag alternatívák kezelése – Megoldási módszerek

Software Oliver L. Hung MES Suppliers Company Product Description CAMSTAR Control. Vision Equipment control

Software Oliver L. Hung MES Suppliers Company Product Description CAMSTAR Control. Vision Equipment control software CAMSTAR MESA MES COMPAQ PROMIS, PROMIS Encore! MES, CIM Consilium Workstream DFS MES Fastech Integration Cell. Work, Factory. Works, SPCWorks, Win. SECS Automation level software and MES IBM Super. POSEIDON/Si. View CIM framework PRI Automation Transet Automation control software Texas Instruments WORKS CIM framework Wonderware Intrack MES

Software Oliver L. Hung MES Suppliers Company Product General Industry Key Target Markets Hardware

Software Oliver L. Hung MES Suppliers Company Product General Industry Key Target Markets Hardware Platforms Database Operating Systems COMPAQ PROMIS batch process, repetitive semiconductor, electronics DEC VAX/ALPHA, HP-UX DEC RMS, Oracle Open VMS, Digital UNIX, HP-UX COMPAQ PROMIS Encore! batch process, repetitive semiconductor, electronics Windows NT, UNIX Oracle Windows 95/NT, UNIX Consilium Workstream DES batch process, repetitive semiconductor, electronics DEC VAX/APLHA , , UP-UX Informix, Oracle VAX, HP-UX IBM POSEIDON/ Si. View batch process, repetitive semiconductor, electronics IBM DB 2 AIX /Windows NT

MESA 2011 -es felmérése • http: //www. mescc. com/participants. html

MESA 2011 -es felmérése • http: //www. mescc. com/participants. html

Köszönöm a figyelmet!

Köszönöm a figyelmet!
