« Mise en œuvre des MCI* » Validation des acquis de formation ENCADREMENT Avertissement : la formation ne dispense pas d’une présentation des spécificités du chantier (phasage, plan de pose, voies de circulation…) *Murs à coffrage intégré Formation MCI Encadrement - Octobre 2012

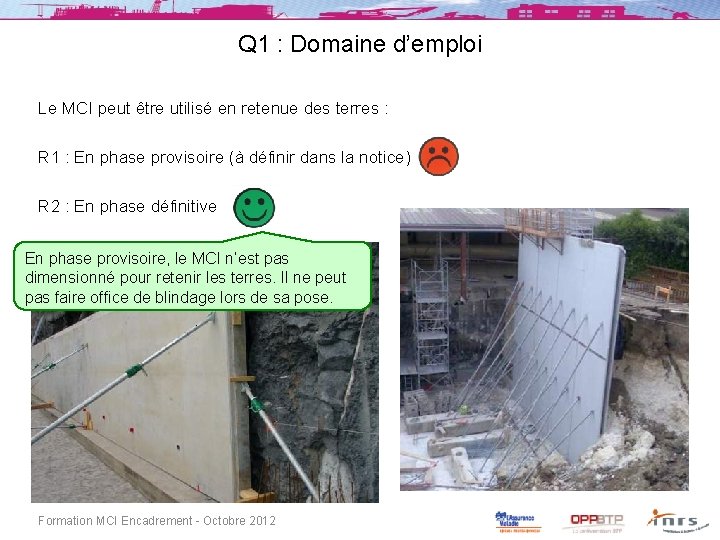

Q 1 : Domaine d’emploi Le MCI peut être utilisé en retenue des terres : R 1 : En phase provisoire (à définir dans la notice) R 2 : En phase définitive En phase provisoire, le MCI n’est pas dimensionné pour retenir les terres. Il ne peut pas faire office de blindage lors de sa pose. . Formation MCI Encadrement - Octobre 2012

Q 2 : Organisation et préparation – Plan d’installation de chantier Si le stockage dans un ETS est impossible, la pose des MCI se fait directement . Le plan d’installation doit intégrer obligatoirement pour les MCI : R 1 : Les zones de stockage provisoire des ETS R 2 : La position des grues et les courbes des charges R 3 : L’aire de retournement Formation MCI Encadrement - Octobre 2012

Q 3 : Organisation et préparation La phase de pose de MCI nécessite une analyse des risques (PPSPS) ? R 1 : Vrai R 2 : Faux Le PPSPS comprend l’analyse des risques, le phasage, les modes opératoires spécifiques à la pose des MCI du chantier . Formation MCI Encadrement - Octobre 2012

Q 4 : Commande des MCI 1 Lorsque je commande des MCI, je m’assure de la présence de : R 1 : Cablettes R 2 : Fourreaux de garde corps R 3 : Etais tire pousse R 4 : Arrêts de bétonnage 2 Formation MCI Encadrement - Octobre 2012 Par contre les douilles de fixation des étais tire pousse doivent être prévues par le fournisseur . 3 4

Q 5 : Préparation de l’aire de stockage des ETS L’aire de stockage doit être : R 1 : Compactée R 2 : Obligatoirement en béton R 3 : Accessible par camion R 4 : Avec une pente possible de 7 % La pente doit être de 2% pour l’évacuation des eaux de pluie. La pente transversale (devers) doit être au maximum de 5%. Formation MCI Encadrement - Octobre 2012

Q 6 : Déchargement A la livraison, quels sont les points à vérifier ? R 1 : Que la livraison se fait sur l’aire de déchargement prévue R 2 : Le marquage du contrôle qualité R 3 : La conformité du mode de stabilisation de l’ETS R 4 : La signature du BL R 5 : La présence de tous les inserts sur tous les MCI Il s’agit d’un élément important à vérifier avant la pose mais difficilement visible lors de la livraison . Formation MCI Encadrement - Octobre 2012

Q 7 : Déchargement MCI Je peux faire décharger les MCI dans l’ordre suivant ? 1 R 1 : 1, 2, 3, 4 R 2 : 1, 4, 2, 3 Les MCI sont déchargés de l’extérieur vers l’intérieur. Il est interdit de laisser un MCI sur l’extérieur de l’ETS afin d’éviter le basculement de l’ensemble. Formation MCI Encadrement - Octobre 2012 2 3 4

Q 8 : Stabilité des ETS Lequel de ces ETS est stabilisé correctement ? R 1 : A R 2 : B R 3 : C R 4 : D A B C D Il existe différents systèmes de stabilisation : à déploiement automatique (ex C & D) ou à déploiement manuel (ex A & B). Dans tous les cas, il est nécessaire de veiller au déploiement systématique et complet des stabilisateurs et à la qualité de leurs appuis au sol Formation MCI Encadrement - Octobre 2012

Q 9 : Stockage Lequel de ces modes de stockage est correct ? : R 1 : A R 2 : B Le stockage se fait obligatoirement dans un ETS ou un équivalent R 3 : Les 2 sont incorrects A Formation MCI Encadrement - Octobre 2012 B

Q 10 : Levage – contrôle visuel Avant de lever le MCI, je vérifie : R 1 : L’absence de fissures R 2 : La présence des douilles R 3 : L’ancrage des armatures R 4 : L’épaisseur du mur L’ancrage des armatures comprend les aciers de liaison, les cablettes de levage, les crochets de levage etc… Formation MCI Encadrement - Octobre 2012

Q 11 : Points de levage 1 Quel(s) point(s) de levage peut-on utiliser pour lever un MCI ? R 1. Les anneaux de levage R 2. Les raidisseurs R 3. Les cablettes La résistance et la nature de l’acier des raidisseurs ne sont pas suffisantes pour le levage 2 Formation MCI Encadrement - Octobre 2012 3

Q 12 : Retournement Quelle(s) méthode(s) puis-je utiliser pour retourner un MCI ? 1 R 1 : Un tas de sable 2 R 2 : Un retourneur R 3 : A plat R 4 : Un sabot 2 3 4 Le retournement à partir du tas de sable engendre des risques de cisaillement de Formation MCI Encadrement - Octobre 2012 cablettes / chaînes et de ruine du MCI (aciers calculés pour des efforts verticaux)

Q 13 : Retournement Le fournisseur met systématiquement à disposition pour le retournement : R 1 : Le retourneur R 2 : Les élingues R 3 : Les poulies R 4 : Les crochets de maintien des étais Le fabricant fournit par contre les caractéristiques précises des accessoires de levage nécessaires au retournement + notice d’utilisation du retourneur Formation MCI Encadrement - Octobre 2012

Q 14 : Retournement Quels sont les points de vigilance à respecter lors du retournement des MCI ? R 1 : Etre dans l’axe de la grue R 2 : Interdire toute circulation dans la zone lors du retournement R 3 : Elinguer avec des poulies R 4 : Guider le MCI manuellement R 5 : Serrer à fond les vis de maintient dans le retourneur Le fabricant fournit les caractéristiques précises des accessoires de levage nécessaires au retournement + notice d’utilisation du retourneur. Les vis de maintient évitent uniquement au MCI de glisser dans le sabot. Formation MCI Encadrement - Octobre 2012

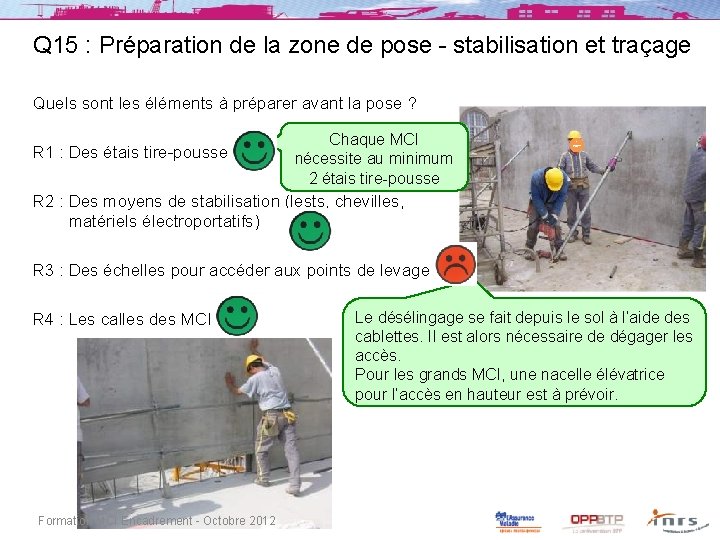

Q 15 : Préparation de la zone de pose - stabilisation et traçage Quels sont les éléments à préparer avant la pose ? Chaque MCI nécessite au minimum 2 étais tire-pousse R 1 : Des étais tire-pousse R 2 : Des moyens de stabilisation (lests, chevilles, matériels électroportatifs) R 3 : Des échelles pour accéder aux points de levage R 4 : Les calles des MCI Formation MCI Encadrement - Octobre 2012 Le désélingage se fait depuis le sol à l’aide des cablettes. Il est alors nécessaire de dégager les accès. Pour les grands MCI, une nacelle élévatrice pour l’accès en hauteur est à prévoir.

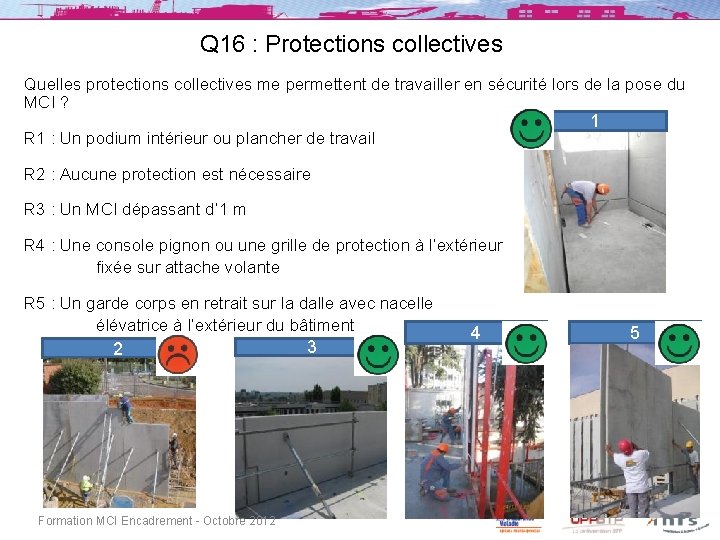

Q 16 : Protections collectives Quelles protections collectives me permettent de travailler en sécurité lors de la pose du MCI ? 1 R 1 : Un podium intérieur ou plancher de travail R 2 : Aucune protection est nécessaire R 3 : Un MCI dépassant d’ 1 m R 4 : Une console pignon ou une grille de protection à l’extérieur fixée sur attache volante R 5 : Un garde corps en retrait sur la dalle avec nacelle élévatrice à l’extérieur du bâtiment 2 Formation MCI Encadrement - Octobre 2012 3 4 5

Q 17 : Aciers de liaison A quoi servent les aciers de liaison entre MCI ? R 1 : A rien et il n’est pas obligatoire de les mettre R 2 : A éviter les chutes des pré-murs R 3 : A maintenir les 2 MCI solidaires R 4 : A éviter les fissurations et je peux n’en mettre qu’une partie Les aciers servent à la structure, à l’ossature et à la stabilisation globale du bâtiment. S’ils ne sont pas posés correctement, il y un risque de fissuration important, voire de ruine de l’ouvrage (renversement, écrasement. . ) Formation MCI Encadrement - Octobre 2012

Q 18 : Arrêt de bétonnage Pour réaliser un arrêt de coulage, je prévois : R 1 : L’utilisation des serre-joints R 2 : Un arrêt de rive type coffrage de rive, un nergalto ou peau décalée avec le fabricant dès la commande 2 1 Formation MCI Encadrement - Octobre 2012

Q 19 : coulage Le béton à commander pour remplir les MCI peut être : R 1 : Un auto-plaçant R 2 : Un béton normal R 3 : Un béton fluide Utiliser le béton préconisé par le fabricant afin d’éviter les vides d’air. Formation MCI Encadrement - Octobre 2012

Q 20 : Coulage 1 Pour couler, l’opérateur peut : R 1 : Marcher sur le MCI et se tenir à la benne R 2 : Utiliser la PIRL prévue à cet effet R 3 : Utiliser une nacelle R 4 : Le faire depuis le plancher sans garde corps R 5 : Le faire depuis le plancher avec garde corps 2 Formation MCI Encadrement - Octobre 2012 3 5

Q 21 : Coulage Il est possible de : R 1 : Bétonner tout le MCI en une seule passe R 2 : Bétonner passe de 70 cm à 1 m R 3 : Rajouter de l’eau pour que le béton se mette en place plus facilement R 4 : Vibrer avec une aiguille pour l’aider à se mettre en place R 5 : Utiliser un fond de toupie pour couler la base Formation MCI Encadrement - Octobre 2012 Exemples de murs éclatés suite à un mauvais coulage. La stabilité du MCI doit être assurée durant la totalité de la phase de coulage.

Q 22 : Finitions Lesquelles de ces affirmations sont correctes : Utiliser les PIRL ou les nacelles R 1 : Je prévois une échelle pour retirer les arrêts de bétonnage R 2 : Les produits de finition de traitement de joints présentent un risque pour la santé Il s’agit de produits chimiques qui nécessitent des précautions en matière d’utilisation R 3 : Il est nécessaire de se procurer les FDS des produits de finition R 4 : Je prévois une nacelle ou un échafaudage pour faire réaliser les finitions en hauteur R 5 : Pour faire réaliser l’étanchéité entre le mur et le talus, aucune disposition particulière est à prévoir Un éboulement est toujours prévisible. Avant d’intervenir, assurez vous de la bonne tenue des terres (talutage…) Formation MCI Encadrement - Octobre 2012
