Mise en uvre des MCI Validation des acquis

« Mise en œuvre des MCI* » Validation des acquis de formation OPÉRATEURS Avertissement : la formation ne dispense pas d’une présentation des spécificités du chantier (phasage, plan de pose, voies de circulation…) *Murs à coffrage intégré

Q 1 : Aire de déchargement Si l’ETS est bien stabilisé, il peut être déchargé n’importe où ? R 1 : Vrai R 2 : Faux l’ETS doit être stocké sur une aire prévue à cet effet

Q 2 : Stabilité des ETS Lequel de ces ETS est stabilisé correctement ? R 1 : A A R 2 : B R 3 : C R 4 : D C B D Il existe différents systèmes de stabilisation : à déploiement automatique (ex C & D) ou à déploiement manuel (ex A & B). Dans tous les cas, il est nécessaire de veiller au déploiement systématique et complet des stabilisateurs et à la qualité de leurs appuis au sol

Q 3 : Déchargement MCI Je peux décharger les MCI dans l’ordre suivant ? R 1 : 1, 2, 3, 4 R 2 : 1, 4, 2, 3 Les MCI sont déchargés de l’extérieur vers l’intérieur. Il est interdit de laisser un MCI sur l’extérieur de l’ETS afin d’éviter le basculement de l’ensemble. 1 2 3 4

Q 4 : Stockage Lequel de ces modes de stockage est correct ? : B R 1 : A R 2 : B R 3 : Les 2 sont incorrects A Le stockage se fait obligatoirement dans un ETS ou un équivalent

Q 5 : Levage – contrôle visuel Avant de lever le MCI, je vérifie : R 1 : L’absence de fissures R 2 : La présence des douilles R 3 : L’ancrage des armatures R 4 : L’épaisseur du mur L’ancrage des armatures comprend les aciers de liaison, les cablettes de levage, les crochets de levage etc…

Q 6 : Points de levage 1 Quel(s) point(s) de levage peut-on utiliser pour lever un MCI ? R 1. Anneaux de levage (pour grand MCI) R 2. Raidisseurs R 3. Cablettes La résistance et la nature de l’acier des raidisseurs ne sont pas suffisantes pour le levage 2 3

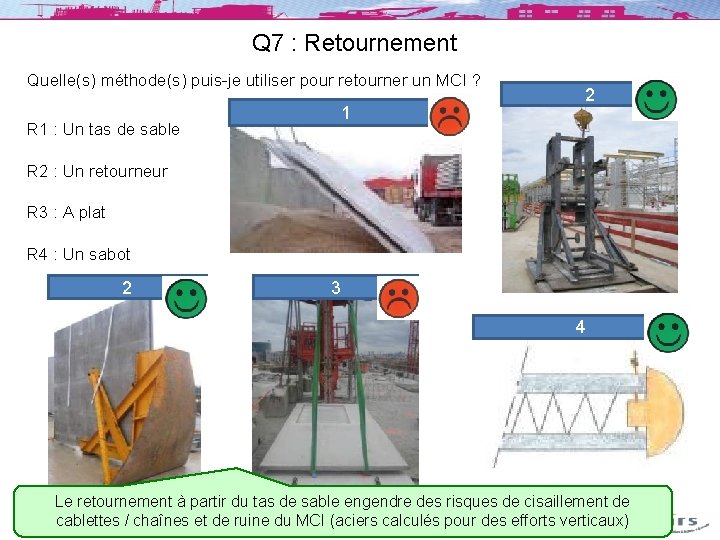

Q 7 : Retournement Quelle(s) méthode(s) puis-je utiliser pour retourner un MCI ? 1 R 1 : Un tas de sable 2 R 2 : Un retourneur R 3 : A plat R 4 : Un sabot 2 3 4 Le retournement à partir du tas de sable engendre des risques de cisaillement de cablettes / chaînes et de ruine du MCI (aciers calculés pour des efforts verticaux)

Q 8 : Retournement Quels sont les points de vigilance à respecter lors du retournement des MCI ? R 1 : Etre dans l’axe de la grue R 2 : Interdire toute circulation dans la zone lors du retournement R 3 : Elinguer avec des poulies R 4 : Guider le MCI manuellement R 5 : Serrer à fond les vis de maintient dans le retourneur Le fabricant fournit les caractéristiques précises des accessoires de levage nécessaires au retournement + notice d’utilisation du retourneur. Les vis de maintient évitent uniquement au MCI de glisser dans le sabot.

Q 9 : Préparation de la zone de pose - stabilisation et traçage Quels sont les éléments à préparer avant la pose ? R 1 : Des étais tire-pousse Chaque MCI nécessite au minimum 2 étais tire -pousse R 2 : Des moyens de stabilisation (lests, chevilles, matériels électroportatifs) R 3 : Des échelles pour accéder aux points de levage R 4 : Les calles des MCI Le désélingage se fait depuis le sol à l’aide des cablettes. Il est alors nécessaire de dégager les accès. Pour les grands MCI, une nacelle élévatrice pour l’accès en hauteur est à prévoir.

Q 10 : Pose des MCI Pour connaître le positionnement du MCI : R 1 : Je demande à mon chef le n° de pose R 2 : Je pose le MCI où il y a de la place R 3 : Le positionnement se trouve sur le plan de calpinage R 4 : Je taille le MCI s’il ne rentre pas à la place prévue

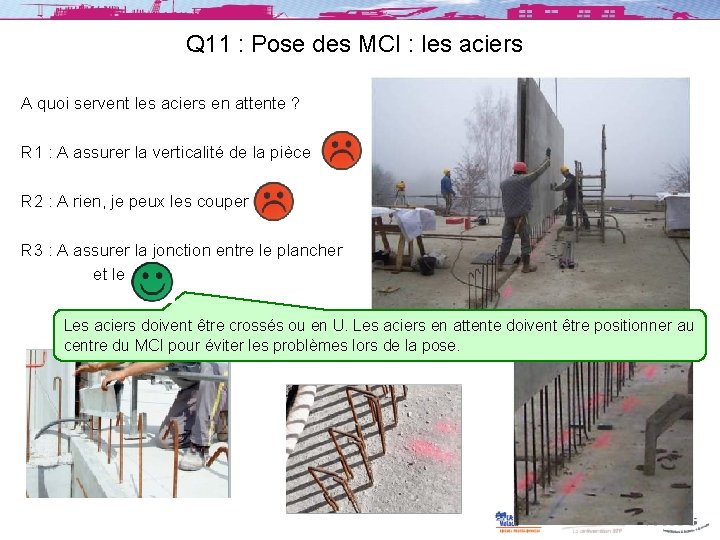

Q 11 : Pose des MCI : les aciers A quoi servent les aciers en attente ? R 1 : A assurer la verticalité de la pièce R 2 : A rien, je peux les couper R 3 : A assurer la jonction entre le plancher et le mur Les aciers doivent être crossés ou en U. Les aciers en attente doivent être positionner au centre du MCI pour éviter les problèmes lors de la pose.

Q 12 : Protections collectives Quelles protections collectives me permettent de travailler en sécurité lors de la pose du MCI ? 1 R 1 : Un podium intérieur ou plancher de travail R 2 : Aucune protection est nécessaire R 3 : Un MCI dépassant d’ 1 m R 4 : Une console pignon ou une grille de protection à l’extérieur fixée sur attache volante R 5 : Un garde corps en retrait sur la dalle avec nacelle élévatrice à l’extérieur du bâtiment 2 3 4 5

Q 13 : Aciers de liaison A quoi servent les aciers de liaison entre MCI ? R 1 : A rien et il n’est pas obligatoire de les mettre R 2 : A éviter les chutes des pré-murs R 3 : A maintenir les 2 MCI solidaires R 4 : A éviter les fissurations et je peux n’en mettre qu’une partie Les aciers servent à la structure, à l’ossature et à la stabilisation globale du bâtiment. S’ils ne sont pas posés correctement, il y un risque de fissuration important, voire de ruine de l’ouvrage (renversement, écrasement. . )

Q 14 : Arrêt de bétonnage Pour réaliser un arrêt de bétonnage : R 1 : J’utilise des serre- joints à bastaing R 2 : Je ne fais rien, le fabricant à prévu un arrêt de rive type coffrage de rive, un nergalto ou peau décalée 1 2

Q 15 : Coulage 1 Pour couler, je peux : R 1 : Marcher sur le MCI et me tenir à la benne R 2 : Utiliser la PIRL prévue à cet effet R 3 : Utiliser une nacelle R 4 : Le faire depuis le plancher sans garde corps R 5 : Le faire depuis le plancher avec garde corps 2 3 5

Q 16 : Coulage Je peux : R 1 : Bétonner tout le MCI en une seule passe R 2 : Bétonner passe de 70 cm à 1 m R 3 : Rajouter de l’eau pour que le béton se mette en place plus facilement R 4 : Vibrer avec une aiguille pour l’aider à se mettre en place R 5 : Utiliser un fond de toupie pour couler la base Murs éclatés suite à un mauvais coulage. La stabilité du MCI doit être assuré durant la totalité de la phase de coulage.

Q 17 : Finitions Lesquelles de ces affirmations sont correctes : Utiliser les PIRL ou les nacelles R 1 : Je retire mes arrêts de bétonnage depuis une échelle R 2 : Les produits de finition de traitement de joints présentent un risque pour la santé R 3 : J’interviens depuis une nacelle ou un échafaudage pour faire mes finitions en hauteur R 4 : Je peux intervenir sans danger pour faire l’étancheité entre ce mur et le talus Un éboulement est toujours prévisible. Avant d’intervenir, assurez vous de la bonne tenue des terres (talutage…) Il s’agit de produits chimiques qui nécessitent des précautions en matière d’utilisation
