Mise en place d’une supervision Mode opératoire
Définition l l - la supervision est une technique de suivi et de pilotage informatique de procédés automatisés. La supervision concerne: l'acquisition de données (mesures, alarmes, retour d‘état de fonctionnement). L’envoi des paramètres de commande des processus généralement confiés à des automates programmables.
Fonctionnement l Un logiciel de supervision permet la conception et le fonctionnement d'un ensemble de pages-écrans, dont l'interface opérateur est présentée sous la forme d'un synoptique.
Description générale l l l La supervision vient s’ajouter à un système automatisé existant. Le programme automate doit être prévu pour fonctionner avec la supervision. On doit pouvoir communiquer par un réseau entre l’automate et le poste de supervision.
Préparation du projet l l Définir les fonctions de la supervision. Définir le nombre et le type de variables à échanger entre l’automate et la supervision. (la version de démonstration n’autorise que 25 variables « équipement » ) l l Posséder une communication Ethernet avec l’automate. Connaître l’adresse IP du module de communication de l’automate.
Inventaire du matériel l l Machine avec automate Schneider TSX 37. Module de communication Ethernet. Logiciel de programmation PL 7 Pro (ou micro). Logiciel de supervision Pc. Vue Un ordinateur avec Pc. Vue. (éventuellement un autre pour PL 7 pour mise au point du programme automate) l Une liaison Ethernet entre les ordinateurs et le module de communication.
Etude d’un exemple Définition de la fonction de la supervision. Pour faciliter l’étude on choisi un exemple simple: l l l Pilotage de la balise lumineuse d’une machine. Clignotement de la balise orange Visualisation des sorties associées à l’allumage des étages de la balise.
Création du programme l Configuration matérielle. Définition de l’API et de ses modules E/S
Création du programme l • • Sélection des variables E/S de l’automate %Q 2. 7 (voyant orange) %Q 2. 8 (voyant vert) %Q 2. 9 (voyant rouge) %S 6 (bit interne pour clignotement) L’échange des données entre le programme API et la supervision se fait par la lecture et/ou l’écriture des bits internes %M.
Création du programme l • • • Sélection des variables de pilotage %M 0 (commande balise orange) %M 1 (commande balise verte) %M 2 (commande balise rouge) Sélection des variables de visualisation %M 5 (état balise orange) %M 6 (état balise verte) %M 7 (état balise rouge)
Création du programme l Écriture du programme.
Lancement de la supervision l Lancer Pc. Vue Remarque: le mode démonstration est en fait la version complète dans ses fonctionnalités mais limitée à 25 variables équipement (celles en liaison avec l’API))
Configuration de la communication
Paramètres de l’équipement Nom de la machine Adresse IP du module de com Tous le reste peut rester par défaut
Définition des trames (commande) Les trames sont des emplacements mémoire ou sont rangés dans l’ordre les bits du programme API.
Définition des trames (visualisation) Adresses: -de 0 à 4 pour la commande. - de 5 à 9 pour la visualisation.

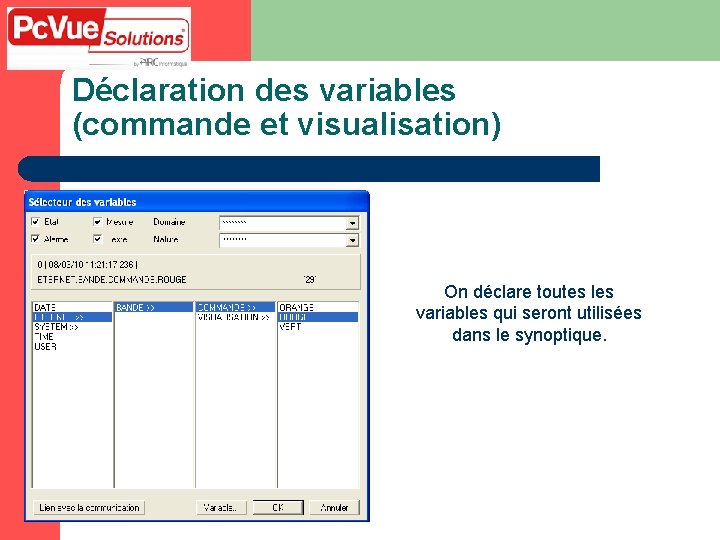

Déclaration des variables (commande et visualisation) On déclare toutes les variables qui seront utilisées dans le synoptique.
Déclaration des variables (commande et visualisation) Ce sont les 5 adresses réservées dans la trame VISUALISATION.
Dessin du synoptique Zone de dessin
Création du synoptique
Passer en mode exécution
Finaliser le synoptique l l Tout est possible. Ce n’est plus qu’une question de travail et de temps.
