Miroslav Michalko Počítačové siete Ako to vlastne celé funguje

Obsah prezentácie LAN / WAN komunikácia význam IP – MAC na príklade ARP Smerovacia tabuľka PC

LAN – príklad 1 192. 168. 10. 1 cmd> ping 192. 168. 10. 12 PC 1 PC 2 PC 11 PC 12 . . . 192. 168. 10. 2 0 a: af: fb: 9 h: 12: 9 e 192. 168. 10. 3 192. 168. 10. 12 01: dd: f 5: 90: 15: 99 0 B: ad: f 0: 9 c: 1 a: 11 PING (ICMP) IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 192. 168. 10. 12 0 a: af: fb: 9 h: 12: 9 e ? 192. 168. 10. 13 fc: cc: f 8: 8 e: 1 a: 6 d

LAN – príklad 1 192. 168. 10. 1 cmd> ping 192. 168. 10. 12 PC 1 PC 2 PC 11 PC 12 . . . 192. 168. 10. 2 0 a: af: fb: 9 h: 12: 9 e 192. 168. 10. 3 192. 168. 10. 12 01: dd: f 5: 90: 15: 99 0 B: ad: f 0: 9 c: 1 a: 11 192. 168. 10. 13 fc: cc: f 8: 8 e: 1 a: 6 d ARP – Address Resolution Protocol – získanie MAC adresy na základe IP adresy ARP request IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 192. 168. 10. 12 0 a: af: fb: 9 h: 12: 9 e ff: ff: ff: ff

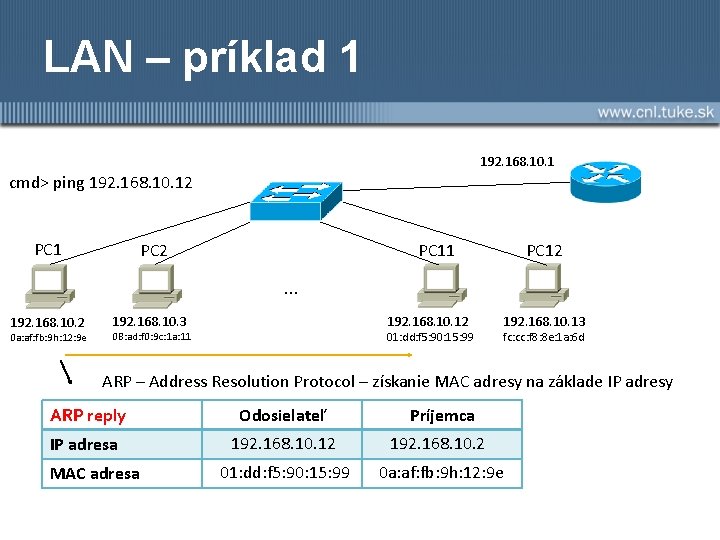

LAN – príklad 1 192. 168. 10. 1 cmd> ping 192. 168. 10. 12 PC 1 PC 2 PC 11 PC 12 . . . 192. 168. 10. 2 0 a: af: fb: 9 h: 12: 9 e 192. 168. 10. 3 192. 168. 10. 12 01: dd: f 5: 90: 15: 99 0 B: ad: f 0: 9 c: 1 a: 11 192. 168. 10. 13 fc: cc: f 8: 8 e: 1 a: 6 d ARP – Address Resolution Protocol – získanie MAC adresy na základe IP adresy ARP reply Odosielateľ Príjemca IP adresa 192. 168. 10. 12 192. 168. 10. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e MAC adresa

LAN – príklad 1 192. 168. 10. 1 cmd> ping 192. 168. 10. 12 PC 1 PC 2 PC 11 PC 12 . . . 192. 168. 10. 2 0 a: af: fb: 9 h: 12: 9 e 192. 168. 10. 3 192. 168. 10. 12 01: dd: f 5: 90: 15: 99 0 B: ad: f 0: 9 c: 1 a: 11 PING (ICMP) IP adresa MAC adresa 192. 168. 10. 13 fc: cc: f 8: 8 e: 1 a: 6 d Odosielateľ Príjemca 192. 168. 10. 2 192. 168. 10. 12 0 a: af: fb: 9 h: 12: 9 e 01: dd: f 5: 90: 15: 99

LAN – príklad 2 192. 168. 10. 1/24 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b 195. 1. 2. 0/30 182. 16. 50. 0/30 PC 2 PC 1 PC 51 192. 168. 10. 2 192. 168. 10. 3 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 cmd> ping 172. 16. 20. 2 PING (ICMP) IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 172. 16. 20. 2 0 a: af: fb: 9 h: 12: 9 e b 1: da: ff: 91: 55: 9 b ? PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d

LAN – príklad 2 192. 168. 10. 1/24 b 2: da: ff: 99: 75: 9 d b 6: cb: ff: 91: 55: 11 b 4: da: f 6: 91: 55: 88 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b b 3: ca: ff: 91: 55: 9 e 195. 1. 2. 0/30 b 5: dc: ff: 91: 55: 33 182. 16. 50. 0/30 PC 2 PC 1 PC 51 192. 168. 10. 2 192. 168. 10. 3 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 PING (ICMP) IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 172. 16. 20. 2 b 2: da: ff: 99: 75: 9 d b 3: ca: ff: 91: 55: 9 e PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d

LAN – príklad 2 192. 168. 10. 1/24 b 2: da: ff: 99: 75: 9 d b 6: cb: ff: 91: 55: 11 b 4: da: f 6: 91: 55: 88 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b b 3: ca: ff: 91: 55: 9 e 195. 1. 2. 0/30 b 5: dc: ff: 91: 55: 33 182. 16. 50. 0/30 PC 2 PC 1 PC 51 192. 168. 10. 2 192. 168. 10. 3 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 PING (ICMP) IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 172. 16. 20. 2 b 4: da: f 6: 91: 55: 88 b 5: dc: ff: 91: 55: 33 PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d

LAN – príklad 2 192. 168. 10. 1/24 b 2: da: ff: 99: 75: 9 d b 6: cb: ff: 91: 55: 11 b 4: da: f 6: 91: 55: 88 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b b 3: ca: ff: 91: 55: 9 e 195. 1. 2. 0/30 b 5: dc: ff: 91: 55: 33 182. 16. 50. 0/30 PC 2 PC 1 PC 51 192. 168. 10. 2 192. 168. 10. 3 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 PING (ICMP) IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 172. 16. 20. 2 b 6: cb: ff: 91: 55: 11 ? PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d

LAN – príklad 2 192. 168. 10. 1/24 b 2: da: ff: 99: 75: 9 d b 6: cb: ff: 91: 55: 11 b 4: da: f 6: 91: 55: 88 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b b 3: ca: ff: 91: 55: 9 e 195. 1. 2. 0/30 b 5: dc: ff: 91: 55: 33 182. 16. 50. 0/30 PC 2 PC 1 PC 51 192. 168. 10. 2 192. 168. 10. 3 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 ARP request IP adresa MAC adresa Odosielateľ 172. 16. 20. 1 b 6: cb: ff: 91: 55: 11 Príjemca 172. 16. 20. 2 ff: ff: ff: ff PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d

LAN – príklad 2 192. 168. 10. 1/24 b 2: da: ff: 99: 75: 9 d b 6: cb: ff: 91: 55: 11 b 4: da: f 6: 91: 55: 88 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b b 3: ca: ff: 91: 55: 9 e 195. 1. 2. 0/30 b 5: dc: ff: 91: 55: 33 182. 16. 50. 0/30 PC 2 PC 1 PC 51 192. 168. 10. 2 192. 168. 10. 3 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 ARP reply IP adresa MAC adresa Odosielateľ 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 Príjemca 172. 16. 20. 1 b 6: cb: ff: 91: 55: 11 PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d

LAN – príklad 2 192. 168. 10. 1/24 b 2: da: ff: 99: 75: 9 d b 6: cb: ff: 91: 55: 11 b 4: da: f 6: 91: 55: 88 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b b 3: ca: ff: 91: 55: 9 e 195. 1. 2. 0/30 b 5: dc: ff: 91: 55: 33 182. 16. 50. 0/30 PC 2 PC 1 PC 51 192. 168. 10. 2 192. 168. 10. 3 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 PING (ICMP) IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 172. 16. 20. 2 b 6: cb: ff: 91: 55: 11 01: dd: f 5: 90: 15: 99 PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d

ARP cache �arp -a

Smerovacia tabuľka �WIN: route print

Default gateway 192. 168. 10. 1/24 b 6: cb: ff: 91: 55: 11 b 2: da: ff: 99: 75: 9 d 172. 16. 20. 1/24 b 1: da: ff: 91: 55: 9 b PC 2 PC 1 PC 51 de: bb: f 1: 88: 5 c: 24 192. 168. 10. 2 192. 168. 10. 3 INTERNET 0 a: af: fb: 9 h: 12: 9 e 0 B: ad: f 0: 9 c: 1 a: 11 PING (ICMP) IP adresa MAC adresa Odosielateľ Príjemca 192. 168. 10. 2 172. 16. 20. 2 b 6: cb: ff: 91: 55: 11 MAC ADDR. GW 172. 16. 20. 2 01: dd: f 5: 90: 15: 99 PC 52 172. 16. 20. 3 fc: cc: f 8: 8 e: 1 a: 6 d b 1: da: ff: 91: 55: 9 b de: bb: f 1: 88: 5 c: 24

Nastavenie predvolenej brány

Viac rozhraní (WIN)
