Minőségbiztosítás II_1. előadás 2012. 03. 22.

Minőségstratégiák Minőségbiztosítás Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 30. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségstratégiák – az egyes stratégiák jellemzői Minőségbiztosítás MINŐSÉGFEJLESZTÉS A VEVŐ, A PIAC ELÉGEDETLEN HOSSZABB TÁVON LEHETSÉGES A DÖNTÉS SZINTJE: FELSŐ AZ ERŐFORRÁSIGÉNY (EMBERI, SZAKMAI, PÉNZÜGYI) DÖNTŐEN KÜLSŐ A FEJLESZTŐ TEAM KOMPLEX, HETEROGÉN, KREATÍV Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 31. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

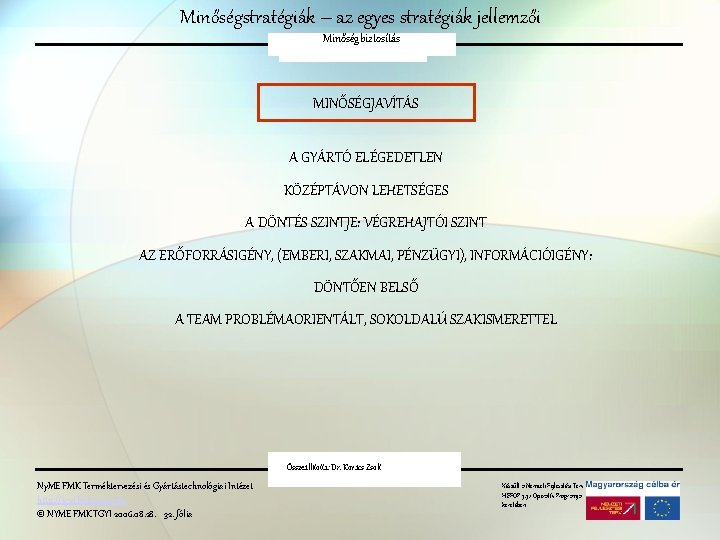

Minőségstratégiák – az egyes stratégiák jellemzői Minőségbiztosítás MINŐSÉGJAVÍTÁS A GYÁRTÓ ELÉGEDETLEN KÖZÉPTÁVON LEHETSÉGES A DÖNTÉS SZINTJE: VÉGREHAJTÓI SZINT AZ ERŐFORRÁSIGÉNY, (EMBERI, SZAKMAI, PÉNZÜGYI), INFORMÁCIÓIGÉNY: DÖNTŐEN BELSŐ A TEAM PROBLÉMAORIENTÁLT, SOKOLDALÚ SZAKISMERETTEL Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 32. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségstratégiák – az egyes stratégiák jellemzői Minőségbiztosítás MINŐSÉGTARTÁS A VEVŐ ÉS GYÁRTÓ IS ELÉGEDETT RÖVIDTÁVON LEHETSÉGES A DÖNTÉS SZINTJE: VÉGREHAJTÓI SZINT AZ ERŐFORRÁSIGÉNY, (EMBERI, SZAKMAI, PÉNZÜGYI), INFORMÁCIÓIGÉNY: DÖNTŐEN BELSŐ ÉS SPECIÁLIS A TEAM FOLYAMATORIENTÁLT, HOMOGÉN Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 33. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Hibaelemzés - kockázatelemzés Minőségbiztosítás A hibaelemzés legismertebb módszerei • Hibafa diagram • 5 W + 1 H • Hibafa elemzés • Pareto elemzés –- ABC Feltérképezi a termék vagy folyamat minőségi fogyatékosságait, azok relatív fontosságát megfigyelések alapján. • Ok-okozati (ISHIKAWA) elemzés - Feltérképezi a valószínű hibaokokat. • Hibamód- és hatás elemzés FMEA (Failure Mode and Effect Analysis) A valószínű hibaokok közül kiválasztja a lényegeseket, kockázatot elemez. . Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 35. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségbiztosítás Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 38. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

4 W (5 W) + 1 H KIPLING MÓDSZER 1. Mi? (What? ) 2. Mikor? (When? ) 3. Hol? (Where? ) 4. Miért? (Why? ) 5. Ki? (Who? ) 6. Hogyan? (How? ) NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

5 W + 1 H NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

HIBAFA ELEMZÉS qqqqq qqqqq aaaaaaa aaaaaaa NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt aaaaaaa

Hibafa elemzés - nyomáshatároló szelep Lefúvatócső Tartály Rendszer határai NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

Hibafa elemzés 1, 1 pnom Nem nyitás idő Nem zárás Túl lassan csökken a nyomás szivárog Korán nyit Későn nyit Korán zár szivárog Későn zár NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

Hibafa elemzés Későn zár Nem zár Korán zár Nincs nyomáshatárolás Lassan csökken a nyomás Későn nyit Nem nyit Korán nyit Szivárog NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

Hibafa elemzés Rossz beállítás Fordított bekötés Befagy pout túl nagy Nem nyit pin< pkont Nyomásérzékelő hiba Idegen anyag Tengely beszorul Szelepkúp beszorul NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

Hibafa elemzés Rossz beállítás Fordított bekötés Befagy Ismeretlen nyomás Nem jó rugó A, F, próba a Hibás számítás szerelés után Hibásan mért előfeszítés Alkatelemek laza illesztése Nem megfelelő felfogó elem D, A, látható Hibás szerelési utasítás bekötés Védelem hiánya D, hőfokérzékelő Hibás védelem A anyagvizsgálat Alkalmatlan anyagválasztás A, F illesztés miatti berágódás ellenőrzés Alkalmatlan anyagválasztás D alkalmas Tengely beszorul miatti korrózió anyag Rossz illesztés O üzemi Az illesztés megváltozása hőmérséklet NYME FMK Terméktervezési és Gyártástechnológiai Intézet mérése kúszás miatt Minőségtervezés 2006 Kovács Zsolt

Hibafa elemzés – követelményjegyzék korrigálása 22. Szelepfej sík tömítő felülettel (összekötőcső nélküli szelep) 23. Szelepfej és tengely között ne legyen merev kapcsolat 24. A tömítési felületek egyszerű karbantarthatósága vagy cserélhetősége 25. Szelepemelkedés korlátozása 26. Szelepmozgás csillapítása 27. Zárt, fagymentes helyen való beépítés 28. Csúszó tömítések elkerülése 29. Felhasználó által el nem rontható („fool proof”) szerelés (pl. eltérő méretű csonkok a be- és kilépő oldalon). NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

Minőségbiztosítás Pareto-elv Pareto-elemzés (ABC-elemzés) – a problémák súlyozása, a lényeges kevés kiemelése Alapja a Pareto és Lorenzo olasz közgazdászok által felismert elv Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 39. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségbiztosítás Pareto-elv A B C . Ábra: ideális lefutású ABC diagram Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 42. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségbiztosítás Pareto-elv A Pareto-diagram készítésének menete Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 42. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségbiztosítás Pareto-elv Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 45. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségbiztosítás Pareto-elv Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 47. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségbiztosítás Pareto-elv A Pareto-elv érvényessége: csak a nem szabályozott (javítási tartalékkal rendelkező) rendszerekre áll fenn! 80/20 szabály legfeljebb 75/25 -ig Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 51. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Helytelen adatösszesítés: a szelektivitás megszűnése Minőségbiztosítás Pareto-elv Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 55. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

Minőségbiztosítás HIBA- ÉS KOCKÁZATELEMZŐ TECHNIKÁK Kockázatelemzés hibafával FMEA Összeállította: Dr. Kovács Zsolt Ny. ME FMK Terméktervezési és Gyártástechnológiai Intézet http: //tgyi. fmk. nyme. hu © NYME FMK TGYI 2006. 08. 28. 56. fólia Készült a Nemzeti Fejlesztési Terv HEFOP 3. 3. 1 Operatív Programja keretében

KOCKÁZATELEMZÉS Kkkkkk NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

HIBAFA ELEMZÉS qqqqq qqqqq NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

KOCKÁZATELEMZÉS: Vagy A esemény, vagy B esemény, vagy mindkettő bekövetkezésének valószínűsége NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

KOCKÁZATELEMZÉS: A és B esemény együttes bekövetkezésének valószínűsége NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

qqqqq qqqqq HIBAFA ELEMZÉS NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt

HIBAFA ELEMZÉS qqqqq qqqqq P(M)+P(K)=0, 0106 P(AB)+P(C)=0, 0102 P(AB)=P(A)*P(B)=0, 0002 (P(E)+P(F))*P(D)=0, 0004 P(E)+P(F)=0, 04 NYME FMK Terméktervezési és Gyártástechnológiai Intézet Minőségtervezés 2006 Kovács Zsolt
