Minőségbiztosítás 11. előadás 2011. 12. 05.

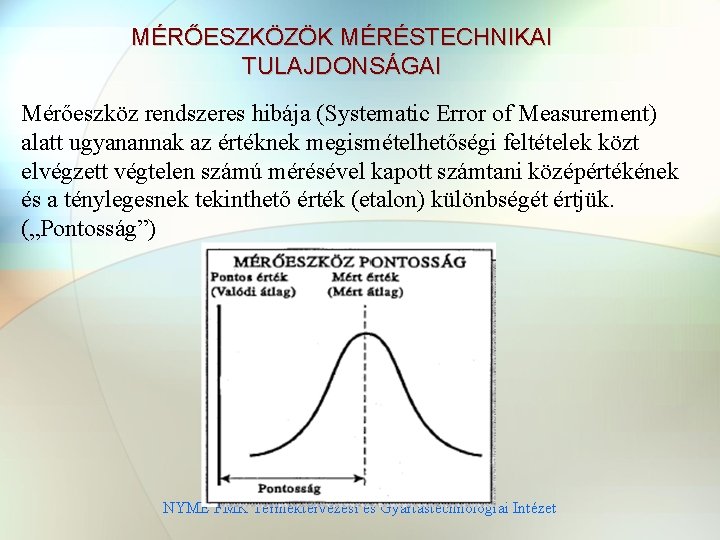

MÉRŐESZKÖZÖK MÉRÉSTECHNIKAI TULAJDONSÁGAI Mérőeszköz rendszeres hibája (Systematic Error of Measurement) alatt ugyanannak az értéknek megismételhetőségi feltételek közt elvégzett végtelen számú mérésével kapott számtani középértékének és a ténylegesnek tekinthető érték (etalon) különbségét értjük. („Pontosság”) NYME FMK Terméktervezési és Gyártástechnológiai Intézet

MÉRŐESZKÖZÖK MÉRÉSTECHNIKAI TULAJDONSÁGAI Linearitás (Linearity): a mérőeszköz rendszeres hibája a mérési tartomány egy bizonyos szakaszán, általában a tűrésmezőn, vagy állandó – és megengedett – meredekséggel változhat (növekedhet). NYME FMK Terméktervezési és Gyártástechnológiai Intézet

MÉRŐESZKÖZÖK MÉRÉSTECHNIKAI TULAJDONSÁGAI Ismételhetőség (Repeatability, Wiederholpräzision) ugyanolyan körülmények közt megismételve a mérést mennyire térnek el a mérési eredmények. NYME FMK Terméktervezési és Gyártástechnológiai Intézet

MÉRŐESZKÖZÖK MÉRÉSTECHNIKAI TULAJDONSÁGAI Reprodukálhatóság (Reproducibility, Vergleichpräzision) ugyanannak a méretnek más mérőszemélyek által kapott mérési eredményeinek eltérése. NYME FMK Terméktervezési és Gyártástechnológiai Intézet

MÉRŐESZKÖZÖK MÉRÉSTECHNIKAI TULAJDONSÁGAI Stabilitás (Stability) a mérőeszköz metrológiai tulajdonságainak időbeli állandósága. Összefoglalás: NYME FMK Terméktervezési és Gyártástechnológiai Intézet

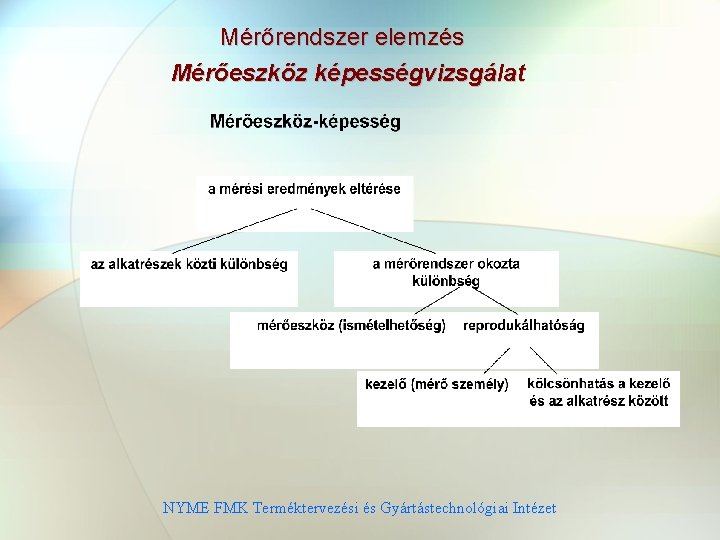

Mérőrendszer elemzés Mérőeszköz képességvizsgálat NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőrendszer elemzés Mérőeszköz képességvizsgálat Az ingadozás forrásainak felbontása NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat Varianciák becslése terjedelem-módszerrel NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat A szórások becslése a terjedelemátlagokból: Az ismétlődési hiba okozta ingadozás terjedelemátlaga: n=3 d 2= 1, 693 (táblázatból) NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat A szórások becslése a terjedelemátlagokból: A reprodukálhatósági hiba okozta ingadozás terjedelemátlaga: n=3 d 2= 1, 693 (táblázatból) NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat A szórások becslése a terjedelemátlagokból: Az alkatrészek méreteltérésének terjedelme: NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat A szórások becslése a terjedelemátlagokból: Az alkatrészek méreteltérésének terjedelme: n=10 d 2= 3, 078 (táblázatból) NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Ismételhetőség és reprodukálhatóság vizsgálat Megkülönböztethető kategóriák száma: Ha k<2 a mérőeszköz csak jó/nem jó döntéshez használható NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat: General Motors szerinti értékelés A számításokhoz felhasznált állandók értékei: Ismételhetőség (Repeatability) – Mérőeszköznek tulajdonítható ingadozás (Equipment Variation; E. V. ) Reprodukálhatóság (Reproducibility) – Mérő személynek tulajdonítható ingadozás (Appraiser Variation; A. V. ) Ismételhetőség és Reprodukálhatóság (Repeatability and Reproducibility; R és R) NYME FMK Terméktervezési és Gyártástechnológiai Intézet

Mérőeszköz képességvizsgálat Százalékos tűrés elemzés Elfogadhatósági kritériumok: 10 % hiba alatt – Nagyon jó mérőeszköz 10 és 30 % hiba között – Az elfogadás a használat fontosságától, a mérőeszköz árától stb. függ 30 % hiba felett – Nem célszerű elfogadni, mindent el kell követni a kijavítására NYME FMK Terméktervezési és Gyártástechnológiai Intézet
