Ministério de Minas e Energia Secretaria de Energia Elétrica Monitoramento do Sistema Elétrico Brasileiro Boletim de Fevereiro/2009 1 Fevereiro/200

SUMÁRIO Ministério de Minas e Energia Secretaria de Energia Elétrica 1. Sinopse Gerencial. . . . . . 3 2. Hidrologia. . . . . . . 8 3. Limite das Interligações. . . . 14 entre Regiões 4. Mercado Consumidor de. . . 15 Energia Elétrica 5. Encargos Setoriais. . . . . . 22 6. Consumo de Combustíveis. . . . . 23 7. Matriz Glossário de Energia Elétrica 2 Fevereiro/200

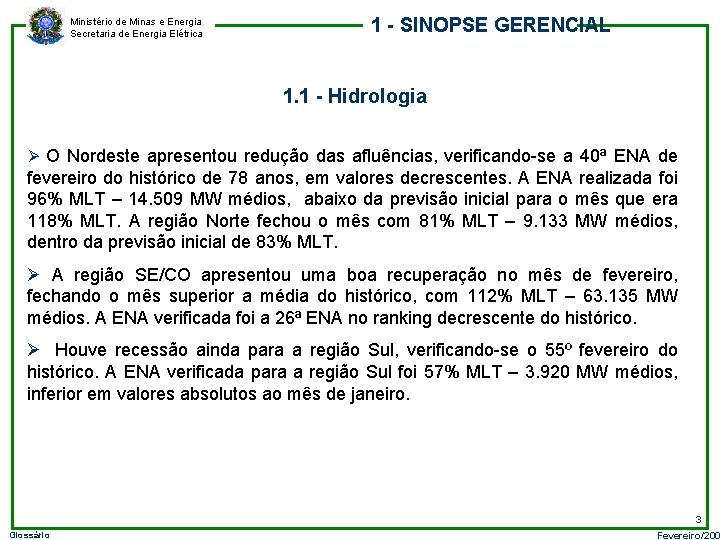

Ministério de Minas e Energia Secretaria de Energia Elétrica 1 - SINOPSE GERENCIAL 1. 1 - Hidrologia Ø O Nordeste apresentou redução das afluências, verificando-se a 40ª ENA de fevereiro do histórico de 78 anos, em valores decrescentes. A ENA realizada foi 96% MLT – 14. 509 MW médios, abaixo da previsão inicial para o mês que era 118% MLT. A região Norte fechou o mês com 81% MLT – 9. 133 MW médios, dentro da previsão inicial de 83% MLT. Ø A região SE/CO apresentou uma boa recuperação no mês de fevereiro, fechando o mês superior a média do histórico, com 112% MLT – 63. 135 MW médios. A ENA verificada foi a 26ª ENA no ranking decrescente do histórico. Ø Houve recessão ainda para a região Sul, verificando-se o 55º fevereiro do histórico. A ENA verificada para a região Sul foi 57% MLT – 3. 920 MW médios, inferior em valores absolutos ao mês de janeiro. 3 Glossário Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 1 - SINOPSE GERENCIAL 1. 2 - Expansão - Transmissão ØNo mês de fevereiro foi concluída e incorporada ao SIN a LT 500 k. V Emborcação - Nova Ponte, com 88 km de extensão. Em 2009 são 90, 1 km, 2, 3% da meta anual de 3. 908, 4 km. ØAlém disto, foi implantado um transformador trifásico na SE Campinas (FURNAS) 345/138 k. V de 150 MVA. ØForam concluídas as recapacitações da LT 230 k. V Taubaté - Aparecida, com 41, 5 km, e LT 138 k. V Três Irmãos – Valparaiso , com 47 km. 4 Glossário Fevereiro/200

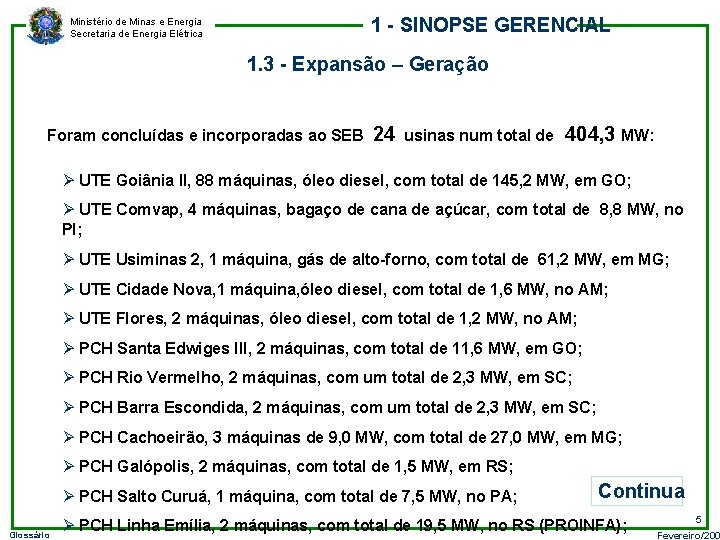

1 - SINOPSE GERENCIAL Ministério de Minas e Energia Secretaria de Energia Elétrica 1. 3 - Expansão – Geração Foram concluídas e incorporadas ao SEB 24 usinas num total de 404, 3 MW: Ø UTE Goiânia II, 88 máquinas, óleo diesel, com total de 145, 2 MW, em GO; Ø UTE Comvap, 4 máquinas, bagaço de cana de açúcar, com total de 8, 8 MW, no PI; Ø UTE Usiminas 2, 1 máquina, gás de alto-forno, com total de 61, 2 MW, em MG; Ø UTE Cidade Nova, 1 máquina, óleo diesel, com total de 1, 6 MW, no AM; Ø UTE Flores, 2 máquinas, óleo diesel, com total de 1, 2 MW, no AM; Ø PCH Santa Edwiges III, 2 máquinas, com total de 11, 6 MW, em GO; Ø PCH Rio Vermelho, 2 máquinas, com um total de 2, 3 MW, em SC; Ø PCH Barra Escondida, 2 máquinas, com um total de 2, 3 MW, em SC; Ø PCH Cachoeirão, 3 máquinas de 9, 0 MW, com total de 27, 0 MW, em MG; Ø PCH Galópolis, 2 máquinas, com total de 1, 5 MW, em RS; Ø PCH Salto Curuá, 1 máquina, com total de 7, 5 MW, no PA; Glossário Continua Ø PCH Linha Emília, 2 máquinas, com total de 19, 5 MW, no RS (PROINFA); 5 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 1 - SINOPSE GERENCIAL 1. 3 - Expansão – Geração - Continuação ØPCH Mont Serrat, 2 máquinas, com total de 25, 0 MW, no RJ (PROINFA); Ø PCH São Simão, 2 máquinas, com total de 27, 0 MW, no ES (PROINFA); Ø UEE Foz do Rio Choró, 12 máquinas, com um total de 25, 2 MW, no CE (PROINFA); Ø UEE Caravela, 6 máquinas, com um total de 4, 5 MW, na PB (PROINFA); Ø UEE Albatroz, 6 máquinas, com um total de 4, 5 MW, na PB (PROINFA); Ø UEE Camurim, 6 máquinas, com um total de 4, 5 MW, na PB (PROINFA); Ø UEE Coelhos II, 6 máquinas, com um total de 4, 5 MW, na PB (PROINFA); Ø UEE Pedra do Sal, 3 máquinas, com um total de 2, 7 MW, no PI (PROINFA); Ø UEE Mataraca, 6 máquinas, com um total de 4, 5 MW, na PB (PROINFA); Ø UEE Coelhos IV, 6 máquinas, com um total de 4, 5 MW, na PB (PROINFA); Ø UEE Lagoa do Mato, 2 máquinas, com um total de 3, 2 MW, no CE (PROINFA); Ø UEE Atlântica, 6 máquinas, com um total de 4, 5 MW, na PB (PROINFA). 6 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 1 - SINOPSE GERENCIAL 1. 4 – Exportação para o URUGUAI – Conversora Rivera e Garabi II * Contrato de exportação de UTE’s não despachadas no SIN. * RIVERA até a data de 13/02/2009 e GARABI de 14/02/2009 a 28/02/2009 Fonte: CCEE (perdas estimadas em 2, 5%) Glossário 7 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 2 - HIDROLOGIA 2. 1 - Energia Natural Afluente - ENA Armazenável Fonte: ONS Glossário 8 Fevereiro/200

2 - HIDROLOGIA Ministério de Minas e Energia Secretaria de Energia Elétrica 2. 2 - Energia Armazenada - EAR nas Regiões do Sistema Interligado Regiões % da Capacidade Máxima (em 28/02/2009) Capacidade Máxima (MWmês) % da Capacidade Total Sudeste/Centro-Oeste 76, 1 190. 419 69, 8 Sul 54, 1 18. 425 6, 8 Nordeste 77, 2 51. 690 18, 9 Norte 58, 2 12. 414 4, 6 Fonte: ONS Glossário 9 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 2 - HIDROLOGIA 2. 3 - Recursos Hídricos - Reservatórios Equivalentes Região Sudeste/Centro-Oeste Fonte: ONS Glossário 10 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 2 - HIDROLOGIA 2. 3 - Recursos Hídricos - Reservatórios Equivalentes Região Sul Fonte: ONS Glossário 11 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 2 - HIDROLOGIA 2. 3 - Recursos Hídricos - Reservatórios Equivalentes Região Nordeste Fonte: ONS Glossário 12 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 2 - HIDROLOGIA 2. 3 - Recursos Hídricos - Reservatórios Equivalentes Região Norte Fonte: ONS Glossário 13 Fevereiro/200

3 - INTERC MBIOS VERIFICADOS ENTRE REGIÕ Ministério de Minas e Energia Secretaria de Energia Elétrica Recebimento pelo Norte Recebimento pelo Nordeste Cenário Norte Exportador 3. 850 Carga do Norte menos 5 geradores de Tucuruí 1. 147 Cenário SE/CO Exportador 3. 500 Exportação do Nordeste 2. 052 2. 000 Exportação do Norte 4. 000 905 680 Exportação do Sudeste para o Nordeste Recebimento pelo Sudeste/Centro. Oeste 3. 500 Sul + Itaipu 9. 350 -180 Fonte: ONS Glossário Recebimento pelo Sul -196, 9 4. 800 Intercâmbio Internaciona Exportação do Sul l 5. 450 Intercâmbio Verificado (MWmed) Limite de Intercâmbio (MWmed) 14 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 4 - MERCADO CONSUMIDOR DE ENERGIA ELÉTR 4. 1 - Brasil - Consumo de Energia Elétrica Total Fonte: ONS Glossário 15 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 4 - MERCADO CONSUMIDOR DE ENERGIA ELÉTR 4. 2 - Brasil - Consumo de Energia Elétrica Fonte: EPE Glossário 16 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 4 - MERCADO CONSUMIDOR DE ENERGIA ELÉTR 4. 3 - Demandas Máximas Coincidentes nas Regiões Interligadas (MW) (ponta noturna) Máxima SE/CO Sul NE Norte SIN Fevereiro/2009 38. 727 11. 229 9. 105 3. 985 62. 063 9. 582 4. 245 65. 586 Recorde Fonte: ONS Glossário 41. 635 11/09/08 - 18: 54 12. 100 10/02/2009 - 14: 53 01/11/08 - 19: 42 17/10/08 - 18: 58 11/09/08 - 18: 52 17 Fevereiro/200

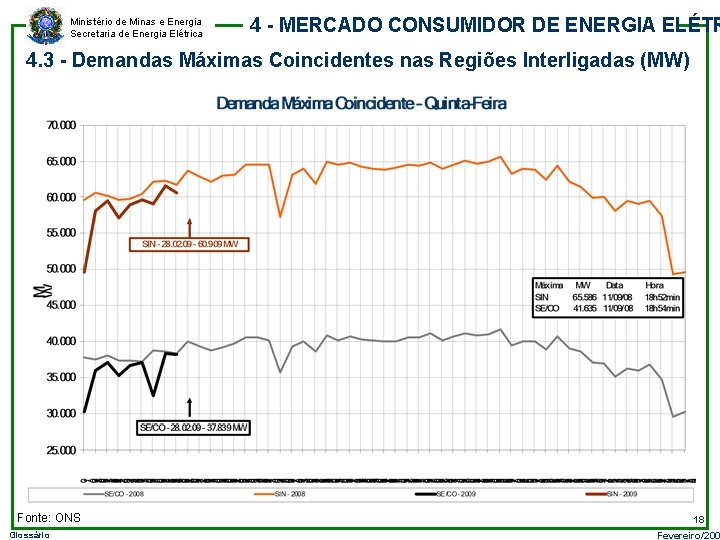

Ministério de Minas e Energia Secretaria de Energia Elétrica 4 - MERCADO CONSUMIDOR DE ENERGIA ELÉTR 4. 3 - Demandas Máximas Coincidentes nas Regiões Interligadas (MW) Fonte: ONS Glossário 18 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 4 - MERCADO CONSUMIDOR DE ENERGIA ELÉTR 4. 3 - Demandas Máximas Coincidentes nas Regiões Interligadas (MW) Fonte: ONS Glossário 19 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 4 - MERCADO CONSUMIDOR DE ENERGIA ELÉTR 4. 4 - Produção de Energia Elétrica por Fonte - Sistema Interligado Fonte: ONS Glossário 20 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 4 - MERCADO CONSUMIDOR DE ENERGIA ELÉTR 4. 5 - Produção de Energia Elétrica por Fonte - Sistemas Isolados Em Jan/2009 GWh % Hidráulica 256, 70 26, 70 285, 50 28, 88 3. 488, 63 28, 50 8, 18 Térmica à Gás Natural 0, 00 0, 00 Térmica Convencion al 704, 80 73, 30 703, 16 71, 12 8. 752, 47 71, 50 8, 03 Térmica Nuclear 0, 00 0, 00 Eólica 0, 00 0, 00 Total 961, 50 100, 00 988, 66 100, 00 12. 241, 10 100, 00 Fonte * Valores acumulados de jan/2009. Fonte: ELETROBRAS Glossário 2008 Realizado 2009*/200 8 (%) Em Jan/2008 21 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 5 - ENCARGOS SETORIAIS Fonte: CCEE * Encargo estabelecido pela Resolução CNPE nº 8 de 20/12/2007. Glossário 22 Fevereiro/200

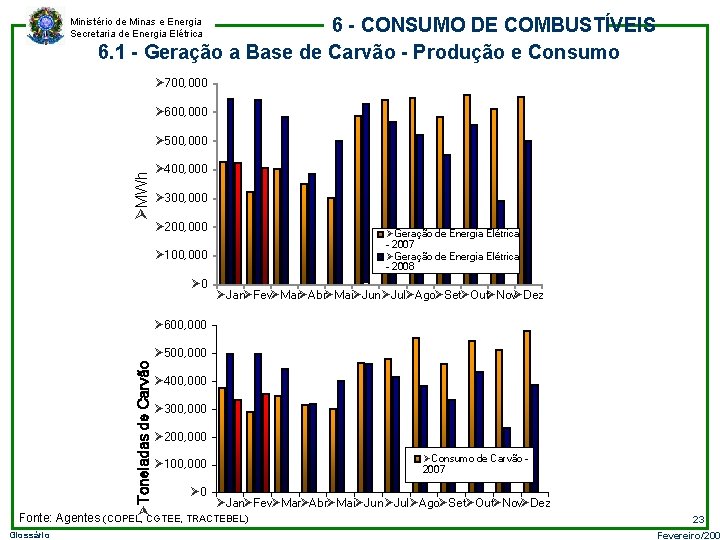

6 - CONSUMO DE COMBUSTÍVEIS 6. 1 - Geração a Base de Carvão - Produção e Consumo Ministério de Minas e Energia Secretaria de Energia Elétrica Ø 700, 000 Ø 600, 000 ØMWh Ø 500, 000 Ø 400, 000 Ø 300, 000 Ø 200, 000 ØGeração de Energia Elétrica - 2007 ØGeração de Energia Elétrica - 2008 Ø 100, 000 Ø 0 ØJanØFevØMarØAbrØMaiØJunØJulØAgoØSetØOutØNovØDez Ø 600, 000 ØToneladas de Carvão Ø 500, 000 Ø 400, 000 Ø 300, 000 Ø 200, 000 ØConsumo de Carvão 2007 Ø 100, 000 Ø 0 ØJanØFevØMarØAbrØMaiØJun ØJulØAgoØSetØOutØNovØDez Fonte: Agentes (COPEL, CGTEE, TRACTEBEL) Glossário 23 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 6 - CONSUMO DE COMBUSTÍVEIS 6. 2 - Consumo de Combustíveis nos Sistema Isolados Fonte: Glossário ELETROBRAS 24 Fevereiro/200

7 - MATRIZ DE ENERGIA ELÉTRICA Ministério de Minas e Energia Secretaria de Energia Elétrica 7. 1 - Capacidade Instalada ØNuclear Nº Usina s k. W Hidrelétrica 773 77. 616. 920 75, 33 ØPetróleo Gás 120 11. 842. 985 11, 49 Petróleo 779 4. 914. 949 4, 77 Ø 4. 77% ØGás Biomassa 321 4. 791. 515 4, 65 Nuclear 2 2. 007. 000 1, 95 Carvão Mineral 8 1. 455. 104 1, 41 Eólica 31 405. 480 0, 39 Solar 1 20 < 0, 01 Fonte Capacidad e Disponível Fonte: ANEEL (28/002/2009) Glossário % Cap. Disp. Ø 1. 95% ØBiomassa Ø 4. 65% ØCarvão Mineral ØEólica Ø 1. 41% Ø Ø 0. 39% Solar Ø< 0, 01% Ø 11. 49% ØHidroelétrica Ø 75. 33% 2. 024 103. 033. 97 3 100, 00 25 Fevereiro/200

7 - MATRIZ DE ENERGIA ELÉTRICA Ministério de Minas e Energia Secretaria de Energia Elétrica 7. 2 - Capacidade Instalada e Contratos de Importação ØCarvão Mineral Nº Usina s k. W Hidrelétrica 768 77. 616. 920 69, 80 Gás 119 11. 842. 985 10, 65 Petróleo 779 4. 914. 949 4, 42 Biomassa 321 4. 791. 515 4, 31 ØPetróleo Nuclear 2 2. 007. 000 1, 80 Ø 4. 42% ØGás Carvão Mineral 8 1. 455. 104 1, 31 Ø 10. 65% Eólica 26 405. 480 0, 36 Solar 1 20 < 0, 01 Importação Contratada* - 8170000 7, 35 Capacidad e Disponível 2. 024 111. 203. 97 3 100, 00 Fonte: ANEEL (28/02/2009) Glossário % Cap. Disp. Ø 1. 31% ØNuclear ØEólica ØSolar Ø 0. 36% Ø< 0, 01% ØImportação Ø 7. 35% Ø 1. 80% ØBiomassa Ø 4. 31% ØHidroelétrica Ø 69. 80% 26 Fevereiro/200

8 - EXPANSÃO REALIZADA Ministério de Minas e Energia Secretaria de Energia Elétrica 8. 1 - Entrada em Operação Novos Empreendimentos - Geração (MW) Em Fevereiro/2009 Fonte Sistema Interligad o Sistemas Isolados Total UHE 0, 0 0, 0 PCH 71, 5 7, 5 116, 2 7, 5 123, 7 Gás 0, 0 61, 2 Petróleo 0, 0 2, 8 145, 2 2, 8 148 Carvão Mineral 0, 0 0, 0 Biomassa 0, 0 8, 8 Eólica 7, 2 0, 0 62, 6 Total 78, 7 10, 3 394 10, 3 404, 3 Fonte: ANEEL Glossário Acumulado até Fev/2009 27 Fevereiro/200

8 - EXPANSÃO REALIZADA Ministério de Minas e Energia Secretaria de Energia Elétrica 8. 2 - Brasil - Expansão de Linhas de Transmissão Tensão (k. V) Em operação Realizado até 31/12/2008 em fev/2009 Total até fev/2009 Acréscimo em 2009 (%) 230 41. 823, 1 88, 0 41. 913, 20 0, 22 345 9. 899, 0 0, 00 440 6. 973, 5 0, 00 500 34. 712, 4 0, 00 600 (CC) 1. 612, 0 0, 00 750 2. 683, 0 0, 00 Total 97. 703, 0 88, 0 97. 793, 10 0, 09 8. 3 - Brasil - Expansão da Capacidade de Transformação Fonte: ANEEL Glossário Em Fevereiro/2009 Em 2009 150 MVA 525 MVA 28 Fevereiro/200

9 - EXPANSÃO EM IMPLANTAÇÃO* Ministério de Minas e Energia Secretaria de Energia Elétrica 9. 1 - Brasil - Empreendimentos em Implantação Geração (MW) Fonte 2009 2010 2011 UHE 900, 3 2. 008, 9 1. 579, 0 PCH 504, 6 75, 7 14, 0 Gás/Petróleo 2. 204, 5 3. 216, 5 553, 7 Carvão Mineral 0, 0 350, 0 1. 060, 1 Biomassa 1. 014, 1 1. 837, 9 229, 0 Eólica 750, 2 230, 8 0, 0 Total 5. 373, 7 7. 719, 8 3. 435, 8 * Monitorados pela SEE Fontes: DMSE e ELETROBRAS Glossário 29 Fevereiro/200

9 - EXPANSÃO EM IMPLANTAÇÃO* Ministério de Minas e Energia Secretaria de Energia Elétrica 9. 2 - Brasil - Linhas de Transmissão em Implantação - Expansão (km) Tensão (k. V) 2009 2010 2011 230 2. 962, 1 2. 903, 2 778, 0 345 10, 0 292, 8 30, 0 440 0, 0 8, 0 0, 0 500 978, 5 1. 360, 0 2. 974, 0 600 (CC) 0, 0 750 0, 0 Total 3. 950, 7 4. 691, 5 3. 782, 0 * Monitorados pela SEE Fonte: ANEEL Glossário 30 Fevereiro/200

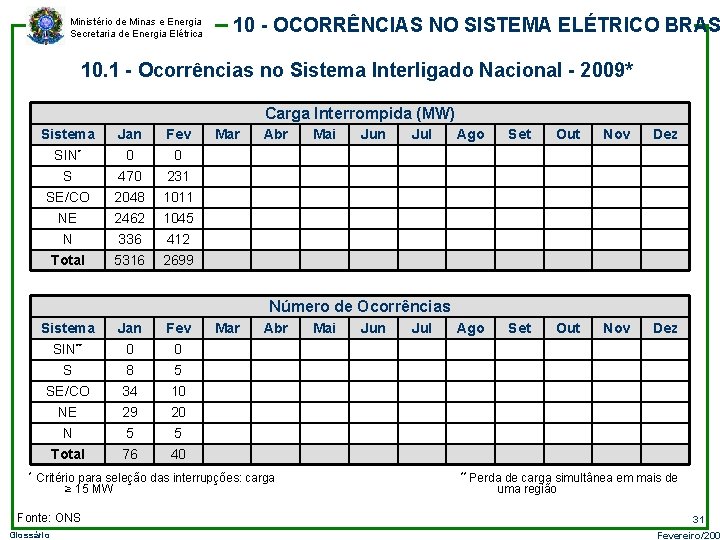

Ministério de Minas e Energia Secretaria de Energia Elétrica 10 - OCORRÊNCIAS NO SISTEMA ELÉTRICO BRAS 10. 1 - Ocorrências no Sistema Interligado Nacional - 2009* Carga Interrompida (MW) Sistema SIN* S SE/CO NE N Total Jan 0 470 2048 2462 336 5316 Fev 0 231 1011 1045 412 2699 Mar Abr Mai Jun Jul Ago Set Out Nov Dez Número de Ocorrências Sistema Jan Fev SIN** S SE/CO NE N Total 0 8 34 29 5 76 0 5 10 20 5 40 Mar Abr * Critério para seleção das interrupções: carga ≥ 15 MW Fonte: ONS Glossário Mai Jun Jul ** Perda de carga simultânea em mais de uma região 31 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 10 - OCORRÊNCIAS NO SISTEMA ELÉTRICO BRAS 10. 2 - Ocorrências nos Sistemas Isolados - 2009* Carga Interrompida (MW) Subsistem a AC-RO Manaus AP RR Total Jan Fev 451 0 0 239 70 760 0 169 138 307 Mar Abr Mai Jun Jul Ago Set Out Nov Dez Número de Ocorrências Subsistem a AC-RO Manaus AP RR Total Jan Fev 4 0 0 6 1 11 0 6 2 8 Mar Abr Mai Jun Jul * Critério para seleção das interrupções: carga ≥ 15 MW Fonte: ELETRONORTE Glossário 32 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica 10 - OCORRÊNCIAS NO SISTEMA ELÉTRICO BRAS 10. 3 - Ocorrências no Sistema Elétrico Brasileiro - SEB* * Critério para seleção das interrupções: carga Fontes: ONS e ≥ 15 MW ELETRONORTE Glossário 33 Fevereiro/200

Ministério de Minas e Energia Secretaria de Energia Elétrica Elaboração Departamento de Monitoramento do Sistema Elétrico Fone: (61) 3319 -5925 34 Glossário Fevereiro/200
