Ministério de Minas e Energia ENERGIA SOLAR PROBLEMAS E PERSPECTIVAS PARA SEU USO NO BRASIL APRESENTAÇÃO À COMISSÃO DE MEIO AMBIENTE, DEFESA DO CONSUMIDOR E FISCALIZAÇÃO E CONTROLE Altino Ventura Filho Secretário de Planejamento e Desenvolvimento Energético Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE Brasília, 30/06/2009

CONSUMO FINAL DE ENERGIA NO BRASIL ENERGIA (tep milhões) E ENERGIA ELÉTRICA (TWh) Energia (tep milhões) 3, 6% ao ano Crescimento do Consumo de Energia (%) 1980/2007 2, 5 / ano 2000/2007 3, 1 / ano Fonte: 2007 - BEN 2008; 2030 - PNE 2030/Cenário B 1 Energia Elétrica (TWh) 3, 6% ao ano Crescimento do Consumo de Energia Elétrica (%) 1980/2007 4, 8 ano 2000/2007 3, 5 ano Obs. Inclusive autoprodução clássica, conservação e excluído consumo do setor energético inclui conservação Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

MATRIZ DE OFERTA INTERNA DE ENERGIA DO BRASIL – 2007 (%) % Renováveis (%) Mundo (renovável): 14% 45, 9 Derivados da Cana 15, 8 Hidroeletricidade 14, 9 Lenha e Carvão Vegetal 12, 0 Outras Renováveis 3, 2 Fonte: MME/ BEN (2008) Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

MATRIZ ENERGÉTICA MUNDIAL E NACIONAL Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

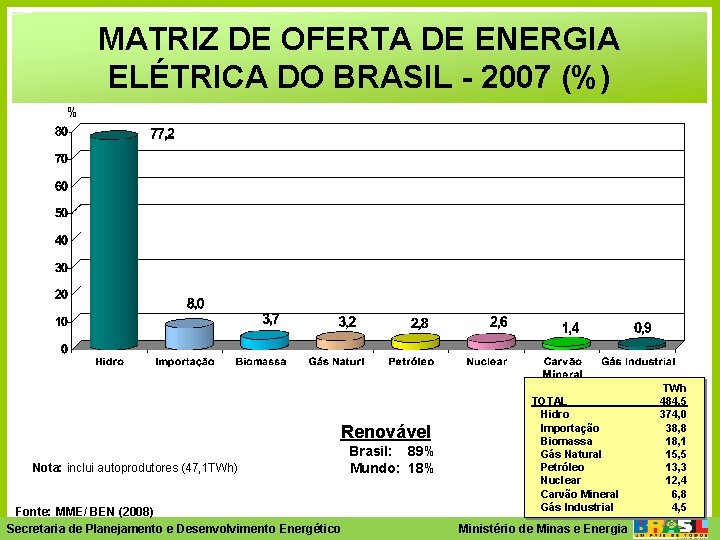

MATRIZ DE OFERTA DE ENERGIA ELÉTRICA DO BRASIL - 2007 (%) % Renovável Nota: inclui autoprodutores (47, 1 TWh) Brasil: 89% Mundo: 18% TOTAL Hidro Importação Biomassa Gás Natural Petróleo Nuclear Carvão Mineral Gás Industrial Fonte: MME/ BEN (2008) Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE TWh 484, 5 374, 0 38, 8 18, 1 15, 5 13, 3 12, 4 6, 8 4, 5

RECURSOS ENERGÉTICOS BRASILEIROS (milhões de bep) Potencial Hidrelétrico 100 anos: 76. 948 Carvão Urânio Reservas Totais (estimado): 55. 633 Vento Petróleo Reservas Totais: 16. 453 Gás Natural Reservas Totais: 3. 249 Biomassa Total 356. 985 mi bep Reservas Totais : 63. 560 100 anos: 19. 102 100 anos: 122. 040 Fonte: MME / BEN, 2007 Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

COMPETITIVIDADE ENTRE AS FONTES PRIMÁRIAS PARA PRODUÇÃO DE ENERGIA ELÉTRICA NO PLANEJAMENTO Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

EMISSÕES DE GASES DO EFEITO ESTUFA [gramas de Carbono equiv. / k. Wh] (*) LINHITO CARVÃO PETRÓLEO GÁS NATURAL SOLAR PV HIDRELETRICIDADE BIOMASSA EÓLICA NUCLEAR Fonte: IEA (2004) 0 50 100 150 200 250 300 350 400 * Considerando emissões em todo ciclo de vida, desde a fabricação dos equipamentos Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

SISTEMA INTERLIGADO NACIONAL Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

INDICADORES DE EMISSÕES DE CO 2 DO SETOR ENERGÉTICO BRASIL E MUNDO (2006) 20 19, 0 USA Indicadores calculados com base na Oferta Interna de Energia 18 16 14 12 AUSTRÁLIA ALEMANHA JAPÃO CHINA 10, 9 ÍNDIA 10 8 7, 7 MÉXICO VENEZUELA 6 4, 7 4, 3 4, 0 OECD 4 2 1, 4 1, 7 1, 8 1, 2 2, 5 3, 0 2, 3 1, 5 MUNDO BRASIL 0 tep/hab t. CO 2/tep Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Emissões de Gases de Efeito Estufa do Setor Elétrico GEE Total (Setor Elétrico) Emissões de GEE / PIB Emissões de GEE/ Consumo de Eletricdade Emissões de GEE /Capita Sources: Decenial Plan 2008/2017 Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

EMISSÕES DE DIÓXIDO DE CARBONO (CO 2) NO BRASIL Mudança de Uso da Terra e Florestas 75, 4% Processos Industriais 1, 6% Energia 23% ØSubsetor Elétrico 2, 5% ØSubsetor Industrial 7, 2% ØSubsetor Transporte 9, 2% ØSubsetor Residencial 1, 5% ØSubsetor Agricultura 1, 2% ØOutros Setores 0, 9% Estima-se que, em 2017, o setor elétrico atinja o patamar de 39, 3 milhões de t. CO 2 e – atualmente, 14, 34 milhões de t. CO 2 Fonte: MCT – Comunicação Nacional Inicial do Brasil à Convenção-Quadro das Nações Unidas sobre Mudança do Clima, 2004. PDE 2008 -2017 Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

O Sol envia para a Terra energia equivalente a cerca de 10. 000 vezes o consumo mundial de energia bruta Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

SWERA: Solar and Wind Energy Resource Assessment Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

ENERGIA SOLAR PRINCIPAIS APLICAÇÕES COMERCIAIS CALOR Coletores para aquecimento solar (baixa temperatura) ENERGIA ELÉTRICA Célula fotovoltaica Heliotérmica (cilindro parabólico, torre central e disco parabólico) Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

CUSTOS INDICATIVOS DA ENERGIA SOLAR PARA PRODUÇÃO DE ENERGIA ELÉTRICA NO PLANEJAMENTO • Heliotérmica – cerca de US$330/MWh • Fotovoltaica – cerca de US$530/MWh Comparações com outras Opções: Hidroelétrica – cerca de US$50/MWh Biomassa – cerca de US$70/MWh Carvão Nuclear – cerca de US$80 a US$100/MWh Eólica – Cerca de US$100/MWh Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Casa Solar – CEPEL - CRESESB É COMO GUARDAR O SOL DE DIA PARA ACENDER À NOITE DENTRO DE CASA Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Coletor para Aquecimento Solar Ø O Brasil possui a sétima maior área de coletores solares instalados do mundo: 3, 1 milhões de m² ü 84% no setor residencial ü 15% no setor terciário (hotéis e serviços) ü 1% no setor industrial Ø Em termos populacionais, o Brasil possui apenas 1, 72 m² de área coletora instalada para cada 100 mil habitantes, muito atrás de Chipre (84, 4), Barbados (26, 9) e Turquia (13, 5) Ø A taxa média de crescimento anual da área coletora instalada no Brasil é de 14%, enquanto no Canadá é de 50%, na Alemanha 39%, na França e Grécia, 34%. Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Instalações Fotovoltaicas Tocantins Crianças assistindo à TV pela primeira vez na comunidade de Boa Sorte Município de Dianópolis Sistema de bombeamento da comunidade de Boa Sorte Município de Dianópolis Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Sistema de Bombeamento Fotovoltaico Abastecimento comunitário de água da comunidade de Amapá Grande Município de Amapá - AMAPÁ Sistema energético no posto de saúde e bombeamento da comunidade de Lago Novo Município de Tartarugalzinho AMAPÁ Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Instalações Fotovoltaicas Projeto Ribeirinhas – Amazonas (Parceria Eletrobrás) Transporte dos equipamentos fotovoltaicos Sistema solar fotovoltaico instalado em N. S. P. Socorro – Manacapurú Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Arquipélago de São Pedro e São Paulo Estação Científica Arquipélago São Pedro e São Paulo • painel fotovoltaico de 3. 6 k. Wp • dessalinizacão de água • em operacão desde jun/98 Vista aérea da Estação Científica • projeto do CEPEL para a CIRM Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Tecnologias de Conversão Direta da Radiação Solar - Heliotermia Discos Cilindros Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Tecnologias Cilindro Parabólico Nevada Solar One, 64 MW (construção). Concepção básica da tecnologia de cilindros parabólicos Solar Electric Generation Station – SEGS 354 MW (9 unidades), Deserto de Mojave, USA 0, 65 km 2/100 MW, 2300 a 2900 k. Wh/m 2. ano Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

CEMIG: sistema de 10 k. W Híbrido Solar-Diesel Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Tecnologias Disco Parabólico Concepção básica da tecnologia de disco parabólico. Duas concepção de discos parabólicos com potência nominal de 10 k. W Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Tecnologias de Conversão Direta da Radiação Solar - Heliotermia Torre Central Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE

Tecnologias Torre Central Concepção básica da tecnologia de torre central (5 a 7 km 2/100 MW) Planta PS 10 (11 MW, com armazenagem de energia), Espanha, Sevilla. Ministério- de Minas e Energia Secretaria de Planejamento e Secretaria Desenvolvimento Energético de Planejamento e Desenvolvimento Energético SPE
