Minimln kryt cmin dur poadovan z hlediska trvanlivosti

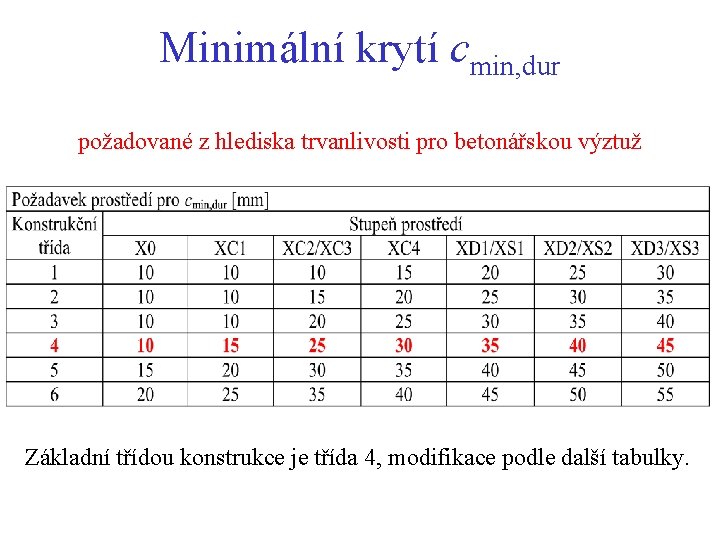

Minimální krytí cmin, dur požadované z hlediska trvanlivosti pro betonářskou výztuž Základní třídou konstrukce je třída 4, modifikace podle další tabulky.

Železobetonový průřez při ohybu

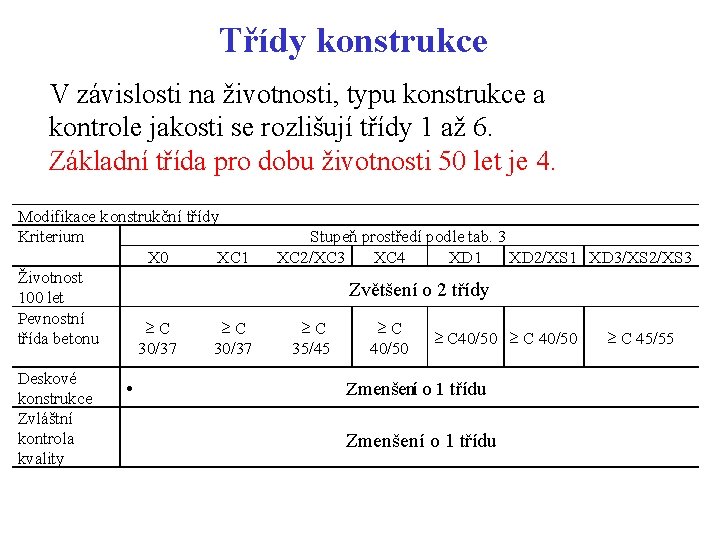

Třídy konstrukce V závislosti na životnosti, typu konstrukce a kontrole jakosti se rozlišují třídy 1 až 6. Základní třída pro dobu životnosti 50 let je 4. Modifikace konstrukční třídy Kriterium X 0 XC 1 Životnost 100 let Pevnostní C C třída betonu 30/37 Deskové • konstrukce Zvláštní kontrola kvality Stupeň prostředí podle tab. 3 XC 2/XC 3 XC 4 XD 1 XD 2/XS 1 XD 3/XS 2/XS 3 Zvětšení o 2 třídy C 35/45 C 40/50 Zmenšení o 1 třídu C 45/55

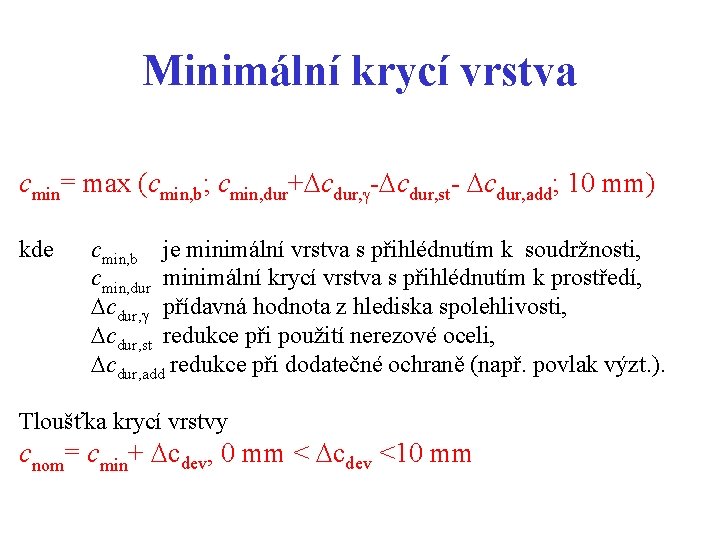

Minimální krycí vrstva cmin= max (cmin, b; cmin, dur+ cdur, - cdur, st- cdur, add; 10 mm) kde cmin, b je minimální vrstva s přihlédnutím k soudržnosti, cmin, dur minimální krycí vrstva s přihlédnutím k prostředí, cdur, přídavná hodnota z hlediska spolehlivosti, cdur, st redukce při použití nerezové oceli, cdur, add redukce při dodatečné ochraně (např. povlak výzt. ). Tloušťka krycí vrstvy cnom= cmin+ cdev, 0 mm < cdev <10 mm

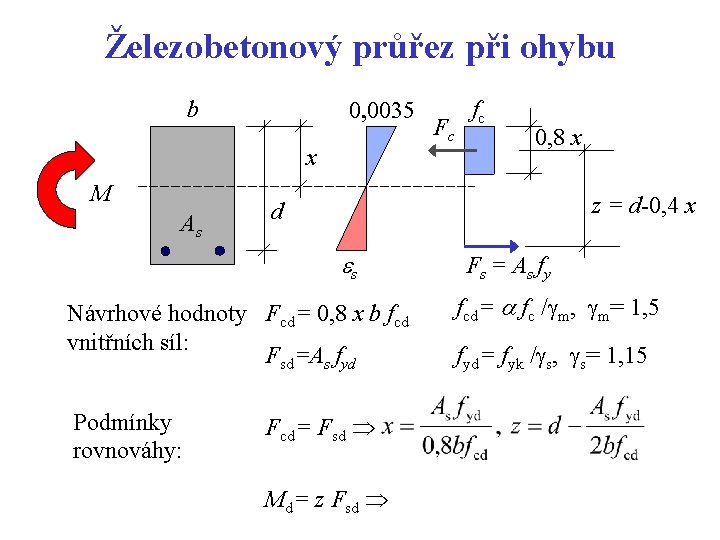

Železobetonový průřez při ohybu 0, 0035 b x M As Fc 0, 8 x z = d-0, 4 x d es Návrhové hodnoty Fcd= 0, 8 x b fcd vnitřních síl: Fsd=As fyd Podmínky rovnováhy: fc Fcd= Fsd Md= z Fsd Fs = As fy fcd= fc / m, m= 1, 5 fyd= fyk / s, s= 1, 15
