MILYEN MÉRTÉKBEN ISMERJÜK FÖLDÜNKET? A KOLA FÉLSZIGETTŐL PAKSIG Magyar Balázs elnök Magyar Geofizikusok Egyesülete
FÖLDFELÉPÍTÉS
FÖLDFELÉPÍTÉS
HOL LÉTESÜLT A FÚRÁS ÉS MIÉRT? MI VOLT A CÉLJA? A Kóla félszigeten Murmanszktól és a Norvég-Finn határtól kb. 30 km-re. A kiválasztást kb. 3 éves szakmai vita előzte meg, mivel a földkéreg felső rétege az óceáni kéregnél vékonyabb, így az átfúrása könnyebb lett volna. Az amerikaiak 2 fúrással próbálkoztak, ami 3 000 méter körül, sikertelenül zárult.
HOL LÉTESÜLT A FÚRÁS ÉS MIÉRT? MI VOLT A CÉLJA?
HOL LÉTESÜLT A FÚRÁS ÉS MIÉRT? MI VOLT A CÉLJA?
HOL LÉTESÜLT A FÚRÁS ÉS MIÉRT? MI VOLT A CÉLJA?
HOL LÉTESÜLT A FÚRÁS ÉS MIÉRT? MI VOLT A CÉLJA? A Kola félszigeten a fúrás tervezett mélysége 15 000 méterben lett meghatározva. Ezen kívül a volt Szovjetúnió területén további 8 helyet (később további 4) jelöltek ki 6 000 -8 000 méteres tervezett mélységgel (Krivoj Rog, Dél Ural, Muruntau (Üzbegisztán), Almalinszk, Tirniauszk (Észak Kaukázus), Vorotyilovsz (Gorkij)
HOL LÉTESÜLT A FÚRÁS ÉS MIÉRT? MI VOLT A CÉLJA?
AZ ÉPÍTKEZÉS 1970 MÁJUS!!! HÓNAPBAN KEZDŐDÖTT
AZ ÉPÍTKEZÉS ÉS A FÚRÁS FOLYAMATOS VOLT, 1974 ÁPRILISÁIG 7 263 MÉTER MÉLYSÉGIG FÚRTAK LE
1975 -RE ELKÉSZÜLT A NAGYOBB TELJESÍTMÉNYŰ URALMAS-15 000 TÍPUSÚ FÚRÓGÉP, EKKOR LEDÖNTÖTTÉK A RÉGIT, ÉS FELÉPÍTETTÉK AZ ÚJ GÉPET
A fúrásban 800 fő dolgozott, A fúrószárakra a helyszínen vágtak menetet, egy rakat 33 méter hosszú volt.
A fúrás kezdeti átmérője fúrásátmérő: 920 mm béléscső: 720 mm (39 m-ig) 324 mm (1940 m-ig) acél béléscső acél kiemelhető (nem becementezett) védőcső: 245 mm (8278 m-ig) (8770 m-ig) fúrási átmérő 214 mm,
magminta átmérő: 63 mm magminta kihozatal 9 000 m-ig 30% alatta 10 % Fúrószerszám meghajtás – fúróiszappal un. palástturbinával
A FÚRÁS SZAKMAI, TECHNIKAI GONDJAI, HOZAMA (I. ): 7 000 m-ig lefúrtak 5 év alatt, fúróiszap nyomása 40 bar, 7 264 m-ig szériában gyártott fúrógéppel (URALMAS 4 E) fúrtak, 7 264 m-től speciálisan gyártott URALMAS-15 000, fúrótorony magassága: 68 m, 2 000 m-ig acél fúrócső, 2 000 m-től lefele Al, Mg, Ti, ; falvastagság 11 -17 mm, 4 óra alatt 7 -10 m fúrási sebesség, ki és beszerelés – 18 óra, az utolsó 5000 m fúrásra felhasználtak 50 000 m fúrószárat,
A FÚRÁS SZAKMAI, TECHNIKAI GONDJAI, HOZAMA (II. ): 0 -7 000 m – 4 év 7 000 -12 261 m – 18 év, haváriák száma 12, ebből 4 alkalommal veszítettek el 2 200 -5 000 m közötti fúrási mélységet és követ! (pl. : 1984 -ben Geológia Kongresszus idején 12 066 m-ben tartottak, és 7 000 m-től újra kellett fúrni). hőmérséklet: 5 km mélyen - 70°C 7 km mélyen – 120 °C 12 km mélyen – 220 °C a függőlegestől eltérés a talpon 12 km volt.
SZAKMAI EREDMÉNYEK (I. ): A MOHOROVITS és mások által kidolgozott földkéreg elmélettel ellentétben NEM VOLT 3000 m alatt bazalt (12 262 m-ig), A 12 262 m-ig aktív hidrogeológiai vízmozgásokat észleltek; annak ellenére, hogy az un. hidroszféra mélységét addig ~ 5 000 mben határozták meg, 7 000 m alatt több m 3 térfogatú üregek voltak, Sikerült 3 591, 9 m fúrómagot kinyerni,
SZAKMAI EREDMÉNYEK (II. ): A Conrad discontinuitás gránit-bazalt átmenet a területen nem létezik A szeizmikus változásokat nem minden esetben az anyagi összetétel változása okozza, hanem intenzív nyomás és hőküszöb A földkéreg felépítéséről készített tudományos hipotézisek jelentős hányada alapjaiban cáfolódott Magmás ősi kőzetekben szabad víz jelenléte
SZAKMAI EREDMÉNYEK (III. ): A több, mint 2 milliárd éves metamorfizált kőzetekben biológiai aktivitás felfedezése 24 egysejtű tengeri növényfaj, plankton megtalálása A mikrofosszíliákat nem kvarc, vagy mészburok vonta be, hanem különböző szerves vegyületek Kb. 3 000 m mélységig a hőmérséklet emelkedés a kontinentális alapzatokon elvárt módon emelkedett (1, 8 o. C / 100 m)
SZAKMAI EREDMÉNYEK 0 (II. ): – 6 840 m között nem gránit és gneisz volt, hanem 3, 2 mrd éves üledékes és vulkáni képződmény, 6 840 – 11 700 m között fiatalabb 2, 6 – 2, 8 mrd éves gránit-gneisz réteget fúrtak, 11 700 m-től – diorit réteget fúrtak 12 261 m-ig – He, H, N, NH 4 és nehéz szénhidrogéneket találtak, Protezooikumi korú kőzetekben biogén eredetű szénhidrogének voltak,
NEMZETKÖZI RÉTEGTANI TÁBLÁZAT:
SZAKMAI EREDMÉNYEK 1 540 – 1 810 m között ultrabázikus kőzetek nikkel-rézszulfid tartalommal, 7 000 m mélyen archaikumi korú kőzetekben magnetit-amfiból ásványt találtak, 8 700 m mélyen gabbró-titán-magnetit tartalommal, 9 500 – 10 600 m között (800 m vastagságban) max. 74 g/t aranytartalom, ezüst, réz, bizmut és ón kíséretében, hidrotermális geokémiai ércesedési bontással. Az ércképződés későbbi hidrotermális ércesedés eredménye és a 10 km mélyen lévő kőzetek hidrotermális „fellazulása”, (III. ):
SZAKMAI EREDMÉNYEK (IV. ): Az üledékes kőzetekben sikerült egyszerű mészvázas élőlények maradványait találni, amely a földi élet kezdetét 1, 6 mrd évvel régebbi időszakra helyezi, A 12 db mélyfúrást összekötötték 22 k. W teljesítményű elektromos vezetékkel és un. „nem tradícionális” elektródaelrendezéssel 100 -120 km-es mélységig szondázták a földkérget és a felső földköpenyt.
SZAKMAI EREDMÉNYEK (V. ): 7 300 m alatt élő baktériumokat hoztak fel, amelyek a levegőn elpusztultak, ezért „aerofób” baktériumoknak nevezték, 10 km alatt a porozitás meghaladta néha a 20%-ot és a magokban folyadék közlekedésre alkalmas repedések voltak. 4500 m mélységben csökkent a kőzetsűrűség és nőtt a porozitás
SZAKMAI EREDMÉNYEK:
SZAKMAI EREDMÉNYEK:
SZAKMAI EREDMÉNYEK:
SZAKMAI EREDMÉNYEK:
SZAKMAI EREDMÉNYEK:
A FÚRÁS SORSA…. . ÍGY NÉZETT KI 1989 -BEN
A FÚRÁS SORSA … ÉS ÍGY NÉZ KI 2016 -BAN
ÖSSZEHASONLÍTÁS A Holdraszállási Apolló program költsége: 42, 161 milliárd USD A Kola félszigeti szupermélyfúrás költsége: 37, 411 milliárd USD A Naprendszert elhagyó Voyager-1 műhold időszükséglete 21 milliárd km megtételére 26 év volt ÉS MI VAN PAKSON?

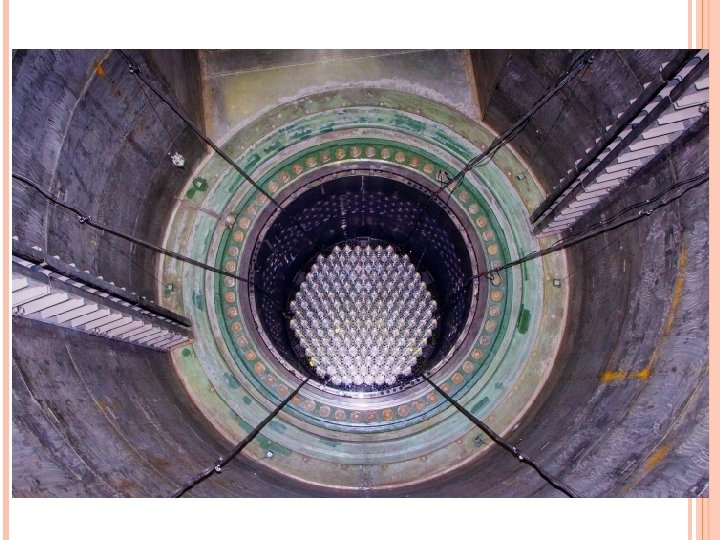

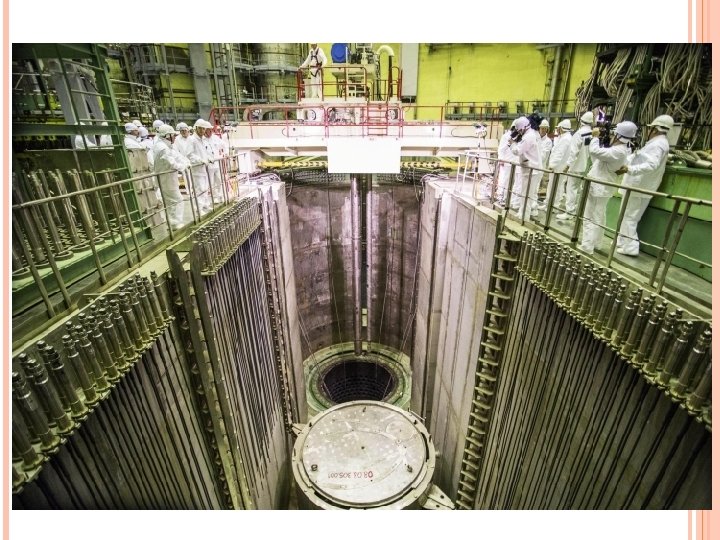

MI VAN PAKSON?
MI VAN PAKSON?
MI VAN PAKSON? A csúcson a kiépített kapacitás 8, 1%-os szintű energiatermelés folyt
MI VAN PAKSON? A kiépített 329 MW helyett átlagos energiatermelés 73 MW volt
KUTATÁSI FELADATOK PAKSON 1. Részletesen megkutatandó terület 706, 5 km 2 2. Szeizmikus refrakciós és reflekciós szelvények hossza 744 km 3. Mélyített fúrások teljes hossza 11250 fm 4. CPT és korszerű geotechnikai vizsgálatok hossza 12456 fm 5. Geoelektromos mágneses kutatási pontok száma 72400 db 6. Vizsgált talajminták száma 78400 db 7. Talajmechanikai, földtani, geofizikai, szeizmológiai dokumentációk terjedelme (A 4 -A 0) 4740 kg
